Instrukcja obsługi zamiatarki Kärcher

Pobierz instrukcję obsługi dla swojej zamiatarki Kärcher w formacie PDF za darmo. Na tej stronie znajdziesz wszystkie dokumenty niezbędne do bezpiecznego i efektywnego korzystania z urządzenia.

Bezpieczeństwo użytkowania

Podczas eksploatacji urządzenia należy bezwzględnie przestrzegać wskazówek zawartych na tabliczkach ostrzegawczych umieszczonych na urządzeniu. Niestabilne podłoże może stanowić zagrożenie, dlatego należy poruszać się powoli. Wjazd na wzniesienia jest dozwolony tylko do 15% nachylenia, prostopadle do kierunku jazdy.

Użytkownik ma obowiązek używania urządzenia zgodnie z jego przeznaczeniem, uwzględniając warunki panujące w otoczeniu i zwracając uwagę na inne osoby, zwłaszcza dzieci. Urządzenie może być obsługiwane wyłącznie przez osoby przeszkolone lub posiadające udokumentowane umiejętności i wyznaczone do tego zadania. Dzieciom i młodzieży zabrania się obsługiwania urządzenia, a przewożenie pasażerów jest niedozwolone.

Aby uniknąć użycia urządzenia przez osoby nieupoważnione, należy zawsze wyjmować kluczyk zapłonowy po zakończeniu pracy. Nigdy nie należy pozostawiać urządzenia bez nadzoru z włączonym silnikiem. Stosowanie wyłącznie dopuszczonych przez producenta wyposażenia dodatkowego i części zamiennych gwarantuje bezpieczną i bezawaryjną pracę urządzenia.

Zastosowanie i ograniczenia

Zamiatarka jest przeznaczona do zamiatania zanieczyszczonych powierzchni wewnętrznych i zewnętrznych. Urządzenie nie jest dopuszczone do ruchu drogowego ani do odsysania pyłów szkodliwych dla zdrowia. Zabrania się dokonywania jakichkolwiek modyfikacji urządzenia.

Nigdy nie należy zamiatać ani zasysać:

• Cieczy wybuchowych
• Gazów palnych
• Nie rozcieńczonych kwasów lub rozpuszczalników (np. benzyna, rozcieńczalniki do farb, aceton)
• Przedmiotów palących się lub żarzących

Urządzenie jest przeznaczone wyłącznie do zastosowań wymienionych w instrukcji obsługi i powinno pracować na powierzchniach wskazanych przez właściciela lub jego pełnomocnika. Eksploatacja w pomieszczeniach zagrożonych wybuchem jest zabroniona.

Opis elementów i funkcje

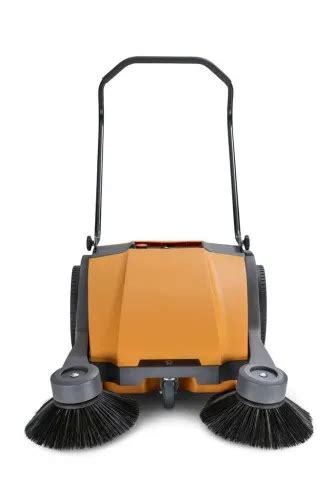

Miotły boczne (3) czyszczą narożniki i krawędzie zamiatanej powierzchni, kierując zanieczyszczenia w stronę walca zamiatającego. Obracający się walec zamiatający (4) odprowadza zanieczyszczenia bezpośrednio do zbiornika na śmieci (5).

Przygotowanie do pracy

Rozładunek i montaż

Przed rozpoczęciem pracy należy sprawdzić urządzenie i jego wyposażenie pod kątem prawidłowego stanu i bezpieczeństwa eksploatacji. W przypadku stwierdzenia nieprawidłowości, nie wolno używać sprzętu.

Opakowanie nadaje się do powtórnego przetworzenia. Aby rozładować urządzenie, należy przeciąć taśmę pakową z tworzywa sztucznego, zdjąć folię i usunąć wzmocnienia taśmy dociskowej. Odkręcić śruby mocujące deski palety i odłożyć je w pobliżu kół urządzenia. Belki znajdujące się w opakowaniu należy przesunąć jako podparcie pod rampę.

Tankowanie

Przed tankowaniem należy wyłączyć silnik i sprawdzić stan paliwa za pomocą wskaźnika poziomu paliwa. Otworzyć wlew zbiornika paliwa i zatankować olej napędowy, napełniając zbiornik maksymalnie do 1 cm poniżej dolnej krawędzi króćca wlewowego. Po zakończeniu tankowania wytrzeć rozlaną benzynę, wyjąć lejek i zamknąć wlew zbiornika paliwa.

Uwaga: Nie tankować w pomieszczeniach zamkniętych. Palenie tytoniu i używanie otwartego ognia jest zabronione. Należy uważać, aby paliwo nie dostało się na gorące powierzchnie.

Uruchamianie napędu jezdnego

Zaparkować zamiatarkę na równej powierzchni. Otworzyć i zabezpieczyć pokrywę urządzenia. Dźwignię biegu jałowego zatrzasnąć w dolnym otworze. Napęd jezdny jest gotowy do pracy. Zamknąć pokrywę urządzenia.

Obsługa urządzenia

Uruchamianie silnika

Ustawić przełącznik programów na poziom 1 (jazda). Zająć miejsce na fotelu operatora. Nie wciskać pedału jazdy. Obrócić kluczyk zapłonowy poza pozycję 1. Nigdy nie włączać rozrusznika dłużej niż 10 sekund.

Regulacja pozycji siedzenia

Nieznacznie poluzować nakrętkę motylkową szyny fotela, przesunąć fotel do pożądanej pozycji. W przypadku konieczności, wykręcić 4 śruby na płycie wyłącznika stykowego fotela i usunąć płytę. Następnie poluzować 4 śruby mocowania fotela.

Jazda i zamiatanie

Powoli i ostrożnie naciskać pedał jazdy. Za pomocą pedału jazdy można płynnie regulować prędkość. Należy unikać gwałtownego naciskania pedału, aby zapobiec uszkodzeniu układu hydraulicznego.

Podczas zamiatania walec zamiatający opuszcza się, a wraz z nim zaczynają obracać się walec i miotła boczna. Urządzenie jest wyposażone w matę kontaktową fotela. Przesunąć dźwignię w kierunku "ON".

Uwaga: Gdy klapa na duże śmieci jest otwarta, walec zamiatający może wyrzucać kamienie lub żwir do przodu. Ustawić przełącznik programów na poziom 2.

Opróżnianie zbiornika na śmieci

Ustawić przełącznik programów na poziom 3. Nacisnąć przycisk czyszczenia filtra. Lekko unieść zbiornik na śmieci i wyciągnąć go. Opróżnić zbiornik i wsunąć go z powrotem, zatrzaskując.

Czyszczenie filtra

Po wyłączeniu urządzenia filtr pyłowy jest automatycznie czyszczony przez około 15 sekund. W przypadku konieczności ręcznego czyszczenia, nacisnąć przycisk czyszczenia filtra.

Konserwacja i serwisowanie

Przed przystąpieniem do czyszczenia, konserwacji, wymiany elementów lub zmiany ustawień funkcyjnych, należy wyłączyć silnik, wyjąć kluczyk zapłonowy i odłączyć akumulator.

Czyszczenie urządzenia

Otworzyć pokrywę urządzenia, założyć drążek mocujący. Oczyścić urządzenie szmatką lub przedmuchać sprężonym powietrzem. Filtr pyłowy można umyć w wodzie.

Przegląd techniczny

Należy regularnie kontrolować stan zużycia walca zamiatającego i miotły bocznej, usuwając zaplątane nici i sznurki. Sprawdzić ciśnienie powietrza w oponach oraz stan wszystkich ruchomych części cięgna Bowdena. Kontrolować ustawienie i zużycie listew uszczelniających w obszarze zamiatania. Sprawdzić filtr pyłowy i w razie potrzeby oczyścić skrzynkę filtra. Skontrolować działanie przycisku kontaktu fotela.

Wymiana części

• Wymiana listew uszczelniających
• Wymiana walca zamiatającego
• Wymiana miotły bocznej
• Wymiana opon

Wszystkie prace serwisowe i konserwacyjne powinny być powierzane wykwalifikowanemu specjaliście.

Wymiana oleju silnikowego

Odłączyć akumulator. Odsączyć olej silnikowy za pomocą pompy wymiany oleju. Uzupełnić olej silnikowy do odpowiedniego poziomu. Sprawdzić poziom oleju hydraulicznego w zasobniku, który musi znajdować się pomiędzy znacznikiem „MIN“ a „MAX“.

Wymiana filtra powietrza

Przed wymianą filtra powietrza opróżnić zbiornik na śmieci. Podczas prac przy instalacji filtrującej nosić maskę przeciwpyłową i przestrzegać przepisów bezpieczeństwa. Wyjąć filtr płytkowy.

Dane techniczne

Modele zamiatarek

• Walec zamiatający standardowy (6.906-375.0): Odporny na zużycie i wilgoć.
• Walec zamiatający, miękki (6.906-533.0): Ze szczeciną naturalną, specjalnie do zamiatania drobnego pyłu na gładkich podłożach wewnątrz budynków.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urządzenia odpowiadają pod względem koncepcji, konstrukcji oraz wersji wprowadzonej do handlu obowiązującym wymogom dyrektyw UE dotyczącym bezpieczeństwa i zdrowia.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez lokalnego dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym.
