Budowa i działanie układu hydraulicznego w wózkach widłowych

Układ hydrauliczny jest fundamentalnym elementem każdego wózka widłowego, umożliwiającym podnoszenie, opuszczanie, stabilizację ładunków oraz sterowanie mechanizmem podnoszenia. Jego prawidłowe działanie jest kluczowe dla efektywności i bezpieczeństwa pracy maszyny.

Podstawy działania hydrauliki siłowej

Hydraulika siłowa, opierająca się na zasadach sformułowanych przez Pascala i Bernoulliego, wykorzystuje przepływ cieczy pod ciśnieniem do przekazywania energii. We współczesnych wózkach widłowych cieczą roboczą jest zazwyczaj olej hydrauliczny.

Układ hydrauliczny wózka widłowego można zdefiniować jako zespół połączonych ze sobą elementów, których zadaniem jest przekazanie energii za pomocą oleju hydraulicznego pod ciśnieniem. Początkowym elementem układu jest pompa, napędzana przez silnik elektryczny lub spalinowy, a końcowym - siłownik (silnik hydrauliczny), który wykonuje pracę, na przykład unosząc ładunek.

Z punktu widzenia fizyki, w układzie hydraulicznym następuje zamiana energii mechanicznej na energię potencjalną, która powoduje wysuw tłoczyska i wykonanie pracy. Olej hydrauliczny działa jako pas transmisyjny, pobierając energię od pompy i przekazując ją do siłownika. Energia ta, zwana energią ciśnienia, zgodnie z prawem Pascala, rozchodzi się we wszystkich kierunkach jednakowo.

W mechanice maszyn wyróżniamy:

• Hydrostatykę - energię potencjalną pochodzącą od ciśnienia.
• Hydrokinetykę - energię kinetyczną wynikającą z objętości i prędkości przepływu.

W układach hydraulicznych możliwe jest przeprowadzenie bilansu mocy i określenie sprawności układu. W przybliżonych obliczeniach często pomija się opory tarcia, straty i przecieki wewnętrzne pompy oraz siłownika.

Wzory i sprawność układu

Podstawowe wzory dotyczące pracy pompy i siłownika:

• Praca pompy:
  • p - ciśnienie wytworzone przez pompę
  • Q - wydatek pompy
  • n - obroty pompy
  • q - wydatek jednostkowy/1 obrót
  • Pw = Q ∙ p
  • Q = n ∙ q
  • Pw = n ∙ q ∙ p
• Praca siłownika:
  • F - siła na tłoczysku
  • s - wysuw tłoczyska
  • m - masa ładunku
  • g - przyspieszenie ziemskie (9,81 m/s²)
  • Lu = F ∙ s
  • F = m ∙ g
  • Pu = Lu / t = m ∙ g ∙ s / t

Porównując moc włożoną (Pw) i moc użyteczną (Pu), obserwujemy, że Pw > Pu. Różnica Pw - Pu stanowi stratę energii. Sprawność układu (ŋ) można obliczyć jako (Pu / Pw) * 100% i wynosi ona zazwyczaj około 85%.

Straty energii wynikają głównie z oporów przepływu przez wąskie szczeliny zaworów, oporów w przewodach, zmian kierunku przepływu (np. na kolankach) oraz przecieków na suwakach i w pompach. Przecieki dodatkowo powodują nagrzewanie się oleju, co obniża jego lepkość i przyczynia się do spadku sprawności. W celu poprawy sprawności stosuje się wymienniki ciepła, czyli chłodnice oleju.

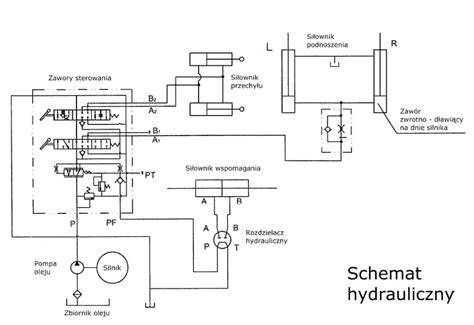

Typowy układ hydrauliczny wózka widłowego

Olej jest zasysany ze zbiornika przez pompę zębatą, która wytwarza ciśnienie rzędu 250 bar. Następnie olej przepływa do zaworu maksymalnego, a potem do rozdzielacza. W pozycji neutralnej dźwigni rozdzielacza, olej wraca do zbiornika, tworząc tzw. krótki obieg. Po przesterowaniu dźwigni rozdzielacza (np. od podnoszenia), olej kierowany jest do odpowiedniego siłownika.

Działanie poszczególnych funkcji

• Podnoszenie: Przesterowanie dźwigni rozdzielacza na pozycję podnoszenia powoduje przepływ oleju do siłownika podnoszenia. Ciśnienie generowane przez pompę dostosowuje się do ciężaru ładunku - im mniejszy ciężar, tym mniejsze ciśnienie.
• Opuszczanie: Wychylenie dźwigni siłownika podnoszenia w przeciwną stronę powoduje opuszczenie wideł i powrót oleju do zbiornika.
• Pochylanie masztu: Dźwignia od pochylania masztu działa analogicznie. Wychylenie w dół pochyla maszt w kierunku kabiny, a wychylenie w górę - do przodu.

Zabezpieczenia hydrauliczne w wózkach widłowych

Bezpieczeństwo pracy wózka widłowego w dużej mierze zależy od prawidłowego działania układu hydraulicznego. W tym celu stosuje się szereg zabezpieczeń:

Zawory bezpieczeństwa (zawory maksymalne)

W układzie zastosowano zazwyczaj dwa zawory maksymalne, umieszczone w bloku rozdzielacza oraz przed nim. Zawory te pozostają zamknięte w normalnych warunkach pracy. Otwierają się, gdy:

• Na widłach znajduje się ładunek przekraczający dopuszczalną wartość, co powoduje wzrost ciśnienia i otwarcie zaworu, kierując nadmiar oleju do zbiornika.
• Siłowniki pochylania masztu osiągną skrajne położenia, generując maksymalne dopuszczalne ciśnienie w układzie.
• Siłownik podnoszenia zostanie wysunięty do momentu oparcia tłoka o dławicę.

Podwojenie liczby zaworów bezpieczeństwa zwiększa niezawodność układu na wypadek uszkodzenia jednego z nich. Są one kluczowe dla ochrony układu przed przeciążeniem.

Zawory zwrotno-dławiące (zawory hamulcowe)

Te zawory posiadają dwa kierunki przepływu oleju:

• Kierunek swobodny (np. napełnianie siłownika): Olej przepływa bez przeszkód.
• Kierunek przez regulowaną szczelinę: Powoduje opóźnienie opróżniania siłownika.

W siłownikach pochylania masztu służą do zapewnienia równomiernych i kontrolowanych prędkości pochylania, co wpływa na precyzję pozycjonowania ładunku i bezpieczeństwo. W siłownikach podnoszenia ograniczają prędkość opadania, aby zapobiec rozpędzeniu i uszkodzeniu ładunku.

Główne komponenty układu hydraulicznego

Układ hydrauliczny wózka widłowego składa się z wielu elementów, które współpracują ze sobą, aby zapewnić jego prawidłowe funkcjonowanie. Do kluczowych komponentów należą:

Pompa hydrauliczna

Jest to "serce" układu hydraulicznego, odpowiedzialne za wytworzenie przepływu oleju i wygenerowanie ciśnienia niezbędnego do podnoszenia ładunków. Pompa jest zazwyczaj napędzana przez silnik spalinowy lub elektryczny. W większości wózków stosuje się pompy zębate, które zapewniają ciśnienie rzędu kilkuset bar (często 200-250 bar). Pompa przetwarza energię mechaniczną na energię hydrauliczną płynu.

Siłowniki hydrauliczne

Są to elementy wykonawcze, które zamieniają ciśnienie oleju na ruch mechaniczny. W wózkach widłowych występują co najmniej siłowniki podnoszenia (zazwyczaj dwa, zamontowane przy maszcie) oraz siłowniki pochyłu masztu. Siłownik składa się z cylindra i tłoka z tłoczyskiem. Pod wpływem ciśnienia oleju tłok wysuwa się, powodując ruch mechaniczny.

Zawory sterujące

Stanowią "mózg" i "strażnika" układu, kierując przepływem oleju, regulując ciśnienie i zapewniając bezpieczeństwo.

• Rozdzielacz hydrauliczny: Centralny zawór kierunkowy, obsługiwany przez operatora (dźwignią, joystickiem). Określa, do którego siłownika trafi olej. W pozycji neutralnej kieruje olej z powrotem do zbiornika (w układzie otwartym).
• Zawór bezpieczeństwa (maksymalny, przelewowy): Zawór ciśnieniowy chroniący układ przed zbyt wysokim ciśnieniem. W przypadku przekroczenia dopuszczalnej wartości, otwiera się i upuszcza nadmiar oleju do zbiornika.

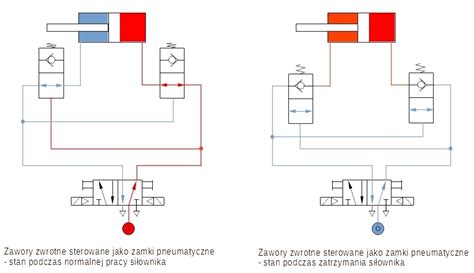

• Zawory zwrotne: Pozwalają na przepływ oleju tylko w jednym kierunku, zapobiegając jego cofaniu. Przykładem jest zawór utrzymujący obciążenie, który zapobiega samoczynnemu opadaniu wideł.
• Zawory dławiące: Ograniczają przepływ oleju, zapewniając płynne i kontrolowane ruchy.
• Zamek hydrauliczny: Element blokujący bezpieczeństwa, utrzymujący maszt w stabilnej pozycji nawet w przypadku awarii przewodów.

Pozostałe elementy

• Zbiornik oleju: Gromadzi olej hydrauliczny.
• Filtry: Usuwają zanieczyszczenia z oleju (filtry ssawne i powrotne).
• Przewody (węże): Transportują olej pod ciśnieniem.
• Olej hydrauliczny: Medium robocze układu.

Budowa wózka widłowego - ogólny zarys

Wózki widłowe, niezależnie od typu napędu (spalinowy, elektryczny, gazowy), składają się z kilku podstawowych części:

1. Część zasilająca (układ napędowy)

Odpowiedzialna za dostarczanie mocy do napędu wózka i mechanizmów roboczych.

• Wózki elektryczne: Napędzane przez akumulator i silnik prądu stałego. Charakteryzują się cichą pracą, brakiem spalin i niższymi kosztami eksploatacji, ale wymagają ładowania i mają ograniczony czas pracy.
• Wózki spalinowe: Wykorzystują silniki spalinowe (najczęściej wysokoprężne). Oferują większą moc, dłuższy czas pracy i niższe wymagania co do nawierzchni, ale generują hałas i spaliny. W ostatnich latach popularność zyskują wózki LPG (dwupaliwowe).

2. Podwozie

Odbiera moc z zespołu napędowego i zapewnia ruch wózka. Składa się z:

• Układu przeniesienia napędu: Przekazuje moc z silnika na koła (mechaniczny lub hydrodynamiczny).
• Układu napędowego: Oś napędowa (zazwyczaj przednia) i koła.
• Układu kierowniczego: Umożliwia manewrowanie. Wózki trójkołowe mają skrętne koło tylne, a czterokołowe - skrętne koła tylne. Stosuje się układy mechaniczne lub wspomagane (hydraulicznie lub elektrohydraulicznie).
• Układu hamulcowego: Zapewnia bezpieczeństwo poprzez hamulce zasadnicze (nożne) i pomocnicze (ręczne).

3. Część robocza (układ podnoszenia)

Bezpośrednio odpowiedzialna za manipulację ładunkiem.

• Widelec: Element bezpośrednio przenoszący ładunek.
• Rama wideł i maszt: Konstrukcja umożliwiająca ruch pionowy wideł. Wyróżnia się różne typy masztów: Hi-Lo (Duplex) z powiększonym wolnym skokiem wideł, Triplex wielostopniowy oraz maszty specjalistyczne.
• Siłowniki hydrauliczne: Realizują ruch podnoszenia i pochylania.

4. Wyposażenie elektryczne

Obejmuje systemy sterowania, oświetlenie, sygnalizację i inne urządzenia elektryczne.

Diagnostyka i konserwacja układu hydraulicznego

Prawidłowe funkcjonowanie układu hydraulicznego jest kluczowe dla bezpieczeństwa i efektywności pracy wózka widłowego. Regularne przeglądy i konserwacja pozwalają zapobiec awariom.

Najczęstsze usterki i objawy

• Wyciek oleju hydraulicznego: Objawia się plamami oleju pod wózkiem lub na elementach układu. Przyczyny to nieszczelności przewodów, złączy, uszkodzone uszczelki lub pęknięte węże. Skutkuje to ubytkiem oleju, spadkiem ciśnienia i ryzykiem uszkodzenia pompy.
• Spadek wydajności podnoszenia / brak ciśnienia: Wózek podnosi wolniej, szarpie lub nie unosi nominalnego ładunku. Przyczyny: niedobór oleju, zapowietrzenie układu, zużycie pompy, zapchany filtr.
• Samoistne opadanie masztu: Widły z ładunkiem powoli opadają, mimo braku aktywacji sterowania. Przyczyny: nieszczelne siłowniki lub nieszczelny zawór zwrotny w rozdzielaczu.
• Szarpanie, wibracje, hałasy: Głośna praca pompy, syczenie, bulgotanie lub drgania masztu. Przyczyny: zapowietrzenie układu, niski poziom oleju, zużycie pompy lub zaworów.

Testy i czynności konserwacyjne

• Test obciążeniowy: Wózek unosi nominalny ładunek na określoną wysokość i pozostaje w tej pozycji przez około 10 minut. Dopuszczalne opadanie wideł to zazwyczaj do 10 cm (w wózkach Heavy Truck do 20 cm), a wychylenie masztu do 5%.
• Test zamka hydraulicznego: Po maksymalnym wysunięciu siłownika podnoszenia, wyłączeniu pompy i ustawieniu dźwigni rozdzielacza na pozycję "opuszczanie", pozycja wyjściowa siłownika nie powinna ulec zmianie.
• Kontrola poziomu i stanu oleju: Regularne sprawdzanie poziomu oleju w zbiorniku hydraulicznym i jego jakość. Olej powinien być czysty i klarowny.
• Wymiana oleju i filtrów: Zgodnie z harmonogramem serwisowym (np. co ok. 1000-2000 godzin pracy).
• Kontrola uszczelnień, przewodów i połączeń: Weryfikacja pod kątem przetarć, pęknięć i wycieków.
• Regularny serwis: Zlecanie przeglądów specjalistycznym serwisom wózków widłowych.

Stosowanie wysokiej jakości części zamiennych (oryginalnych lub renomowanych zamienników) jest kluczowe dla trwałości i niezawodności układu hydraulicznego.
