Prawdziwi ogrodnicy i działkowcy doskonale rozumieją wartość narzędzi takich jak kosiarki do trawy czy rozdrabniacze do gałęzi. Ponieważ nie zawsze można nabyć wszystkie niezbędne urządzenia, często decydują się na tworzenie własnych, samodzielnych konstrukcji. Zbudowanie kosiarki do trawy własnym sumptem wymaga dobrego zrozumienia jej konstrukcji, która w rzeczywistości nie jest skomplikowana. Rozdrabniacz do gałęzi, ścinacz do słomy lub kosiarka do trawy przypomina nieco robot kuchenny. Ten artykuł przedstawia szczegółowe instrukcje i pomysły na stworzenie domowej kosiarki do trawy, wykorzystując dostępne materiały i narzędzia.
Podstawy konstrukcji i wybór materiałów
Zanim przystąpisz do budowy, ważne jest, aby dokładnie określić, czego potrzebujesz i jakie materiały masz pod ręką. Zazwyczaj wykorzystuje się elementy ze starych urządzeń gospodarstwa domowego lub łatwo dostępne materiały.
Wybór silnika
Wybierając silnik do kosiarki, zwróć uwagę na jego moc. Do rozdrabniacza do gałęzi o grubości powyżej 5 mm, majsterkowicze zalecają wybór silnika benzynowego zamiast silnika pralki. Doskonałą opcją może być również silnik elektryczny, którego moc zaczyna się od 400 W, chociaż optymalna to 600 W. Jeśli wybierzesz mniejszy, będziesz musiał częściej ostrzyć noże. Silnik powinien być asynchroniczny, ponieważ jego mechanizm sprawia, że praca z urządzeniem jest cichsza. Silnik należy zamontować na kosiarce wałem w dół, aby napędzać nóż.
- Silnik z pralki: Ma doskonałą moc do kosiarek. Najlepiej wybrać asynchroniczny, aby zminimalizować hałas.
- Silnik z odkurzacza: Po usunięciu turbiny, zamiast niej mocuje się nóż.
- Silnik z piły łańcuchowej: Do kosiarki spalinowej, wymaga adaptacji wału teleskopowego.
- Wiertarka: Nadaje się do mniejszych kosiarek lub podkaszarek. Najlepiej pasuje wiertarka o niskiej prędkości z silnikiem asynchronicznym.
- Silnik z motocykla WSK 125 lub Romet: Rozważany do traktorków-kosiarek, jednak sugeruje się, że 6 KM może być niewystarczające, a silnik będzie pracował na granicy możliwości.
- Silnik od Fiata 126p: Proponowany jako lepsza baza do traktorka-kosiarki ze względu na większą moc i integralność konstrukcji.
Rama i obudowa
Na silnik może nadawać się zwykła sklejka o grubości co najmniej 8-9 mm, ale zawsze lepiej jest użyć blachy o grubości nie mniejszej niż 4 mm. Jej rozmiar nie powinien być duży (40-55 cm). Na środku arkusza lub sklejki należy wywiercić otwór na wał silnika, do którego zostanie przymocowany nóż.
Ramę można wykonać z części starego wózka lub wózka, albo można ją samodzielnie zespawać za pomocą metalowych rurek. Obudowa musi być wysoka. Zaleca się oczyszczenie żelaza z rdzy za pomocą szczotek metalowych lub kwasów (octowego, siarkowego, cytrynowego, fosforowego, winowego).
- Górny pojemnik: Aby zbudować własną kosiarkę do trawy, zaczniemy od górnego pojemnika, do którego wrzucamy trawę i gdzie będzie ona rozdrabniana. Obudowę pralki należy przyciąć na odpowiednią wysokość, co ułatwi jej użytkowanie.
- Metalowa obudowa: Wokół otworu należy umieścić metalową obudowę z płyty, aby zapobiec rozrzucaniu trawy. Obudowę można zabezpieczyć śrubami.
- Stojak: Następnie należy przyspawać stojak z metalowego kątownika. Jego wysokość będzie zależeć od tego, co będzie umieszczane pod silosem.
- Podstawa: Pojemnik i silnik są solidnie przyspawane do podstawy. Konstrukcja musi być solidna.
Koła
Koła są metalowe, pokryte gumą, o średnicy 50-70 mm. Jeśli będą mniejsze, koła będą trudne do poruszania, a mechanizm może łatwo pęknąć. Jeśli będą większe, wówczas opór trawy wzrośnie, co sprawi, że kosiarka przestanie ciąć, a zacznie marszczyć trawę. Liczba kół wynosi cztery, ale są opcje z dwoma, które jednak szybko się psują. Użytkownik planuje dodać dwa kółka wleczone do kosiarki na płozach, aby można było kosić na nierównościach i unosić kosiarkę środkiem, nie drąc ziemi.
Noże
Kosiarka musi mieć co najmniej trzy noże. Noże należy zabezpieczyć śrubami tak, aby podczas przesuwania mogły swobodnie przesuwać się względem korpusu, tj. wykonać nóż jako prefabrykowany. Pomoże to w przypadku drobnego wypadku, np. zderzenia z kamieniem lub zabawką dziecka. Nóż nie uderzy z całą mocą, co mogłoby doprowadzić do złamania, lecz delikatnie ugnie się pod ciałem i wyprostuje po poruszaniu się wokół obiektu. Noże muszą być wykonane z wysokiej jakości stali, zaostrzone silniej dalej od podstawy. Pokład można wykonać ze starej patelni.
Synchronizacja noży w kosiarkach dwunożowych
Dla kosiarki dwunożowej (np. do traktorka TZ4K o szerokości 110-120 cm), dyskutuje się o synchronizacji noży. Sugeruje się, aby noże były ustawione na skos w stosunku do kierunku jazdy, tak aby ich ślady trochę na siebie nachodziły, co poprawi efektywność koszenia. Inna koncepcja zakłada zastosowanie dwóch dysków obok siebie, tak by nożyki (a właściwie okręgi zataczane przez nie) zachodziły na siebie o około 2 cm. Ważne jest, aby koła pasowe były idealnie zsynchronizowane, aby nożyki nie uderzały o siebie. W kosiarkach dyskowych (rotacyjnych) dyski wirują w przeciwne strony, a nożyki chodzą naprzemiennie, aby uniknąć zderzeń.

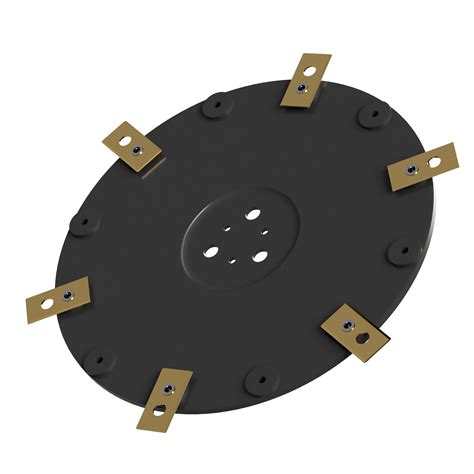

Zamiast noży ze zwykłej kosiarki, proponuje się wycięcie tarcz z blachy o grubości >5mm i zastosowanie ruchomych nożyków z kosiarki rotacyjnej. Każde uderzenie nożami o przeszkodę (np. kamień) powoduje jego zgięcie, a traktorek ma bezwładność i nie zatrzyma się natychmiast jak pchana kosiareczka. Dyski mogą rozwiązać ten problem.
Montaż i mechanizmy napędowe
Montaż silnika i ostrzy
W przypadku silnika, najpierw należy wywiercić dwa otwory o średnicy około 7 mm w jego wale. Jeśli nie możesz samodzielnie obrobić tulei na tokarce, musisz ją zamówić z wyprzedzeniem u specjalisty. Następnie należy przymocować silnik do dna zbiornika za pomocą kołków. Specjalnie wycięte i naostrzone ostrza umieszcza się na wale i ostrożnie dokręca nakrętkami, na przykład hydraulicznymi 32 mm. Noże nie powinny dotykać ścianek pojemnika.
Podłączenie elektryczne
Podłączenie silnika do kabla elektrycznego rozpoczyna się od zlokalizowania uzwojeń rozruchowego i roboczego samego silnika za pomocą testera. Rezystancja uzwojenia roboczego jest niższa niż rezystancja uzwojenia rozruchowego. Po zlokalizowaniu styków można wykonać połączenie.
Przepływ prądu w kosiarce elektrycznej: Prąd elektryczny jest przesyłany z gniazdka do przełącznika, następnie wzdłuż drutu do silnika elektrycznego. Energia elektryczna napędza wał, który zaczyna się szybko obracać, powodując obrót noża. Ostrza szybko ścinają trawę, a w przypadku trafienia na ciężki przedmiot, wyginają się do wewnątrz, nie niszcząc mechanizmu.
System napędowy dla kosiarek samojezdnych
Użytkownicy planujący budowę kosiarki samojezdnej z silnikiem spalinowym szukają sposobu na napęd na koła bez użycia oryginalnej skrzyni biegów. Sugeruje się użycie wariatora lub przekładni, jednak zwraca się uwagę na wysokie koszty takich rozwiązań. Inne propozycje to użycie silników z wózków inwalidzkich (np. 24V DC 200W) zasilanych akumulatorami. W przypadku traktorka-kosiarki, napęd można zrealizować za pomocą pasków lub łańcuchów. Wał z silnika można wypuścić pionowo na dół, a na nim umieścić dwa koła pasowe: jedno stałe do napędu noża, a drugie regulowane (wariator) do napędu traktorka.
Jak wymienić linkę napędu samojezdnego w kosiarce samojezdnej Husqvarna [Napęd samojezdny nie działa]
Dodatkowe elementy i funkcje
Zderzak ochronny i worek zbierający
W pobliżu noży, za pomocą małej wklęsłej blachy, należy zbudować zderzak ochronny, który zapobiegnie przedostawaniu się trawy do osoby obsługującej. Zaleca się wykonanie worka zbierającego, aby większość trawy nie pozostała na ziemi. Może być wykonany z tkaniny, ale w tym przypadku szybko się rozerwie, dlatego lepiej jest zrobić go z twardego materiału, np. siatki lub plastiku. W przypadku braku worka, trawa wpada w żelazny zderzak, co zapobiega przedostawaniu się jej do oczu, ale spada na ziemię.
Włącznik i chłodzenie
Dla wygodnej obsługi zaleca się zamontowanie włącznika na obudowie, który przyda się w przypadku nieprzewidzianej sytuacji. W przypadku silników pracujących na granicy możliwości, należy zadbać o wydajne chłodzenie.
Koncepcje zbieracza skoszonej trawy
Pojawiają się pytania o koncepcje na "zbieracz" skoszonej trawy. Sugeruje się, że szczotka musiałaby być bardziej jak grabie, kółka bardziej "terenowe", a obroty mniejsze, aby zbieracz działał efektywnie w trawie.
Rodzaje kosiarek do samodzielnej budowy
Kosiarka z pralki
Korpus pralki można wykorzystać pod kosiarkę, co oszczędza czas na tworzenie nowej obudowy. Silniki pralek mają doskonałą moc do kosiarek. Do górnego pojemnika wrzuca się trawę, gdzie jest rozdrabniana. Obudowę pralki należy przyciąć na odpowiednią wysokość.
Kosiarka z odkurzacza
Demontując odkurzacz, należy usunąć turbinę i zamiast niej dołączyć nóż z ostrzami. Następnie podłączyć przewód od silnika do przełącznika i do gniazdka.
Kosiarka z młynka (szlifierki kątowej)
Ta opcja jest jedną z najtańszych. Tarczę skrętną pobieramy z piły tarczowej, tak aby jej rozmiar odpowiadał rozmiarowi wymaganemu przez podkaszarkę. Można w każdej chwili wymienić dysk lub zmienić średnicę, co jest zaletą tej metody.
Kosiarka spalinowa (traktorek)
Rama powinna być spawana z kawałków rur. Najpierw należy wykonać rurowy wał teleskopowy do silnika. Odkręcamy oponę z piły łańcuchowej i „hełm”, bierzemy „gwiazdkę” i kładziemy na niej kawałek rury o obwodzie 5 cm. Wcześniej bierzemy kolejny kawałek o średnicy 5,8 cm i wkładamy do niego pierwszy.
Użytkownik z ciągnikiem TZ4K planuje zbudować samodzielną kosiarkę o szerokości roboczej 110-120 cm z dwoma nożami, adaptując elementy z kosiarki spalinowej. Rama kosiarki ma być na osobnej ramie, podpartej dwoma lub jednym kołem, z przodu na wieszaku ciągnika. Zaleca się zastosowanie agregatu tnącego od traktorka-kosiarki i przerobienie go - rama na kołach regulowanych w wysokości i dołożenie kosza na trawę. Traktorki koszące mogą być również samobieżne, zdalnie sterowane i zasilane bateriami słonecznymi, co pozwala na bezstresowe koszenie trawnika.
Kosiarka z wiertarki
Za pomocą wiertarki można wykonać zarówno dużą kosiarkę, jak i bardziej kompaktową podkaszarkę z dwoma kołami. Wiertarkę należy przymocować do ramy wraz z uchwytem, przewód przeciągnąć przez uchwyt ramy i podłączyć do sieci. Najlepiej pasuje wiertarka o niskiej prędkości. Silnik musi być asynchroniczny. Zaletą jest zwartość i łatwa praca w wąskich przestrzeniach.
Zasady bezpiecznego użytkowania kosiarki
- Przed włączeniem urządzenia pamiętaj, aby sprawdzić każdy jego szczegół. Należy zwrócić uwagę, czy koła są przykręcone, czy noże są naostrzone i czy zderzak chroniący przed trawą nie jest pęknięty.
- Usuń nadmiar śmieci z obszaru roboczego.
- Ostrzegaj i odgradzaj ludzi oraz zwierzęta od działania kosiarki.
- Absolutnie zabronione jest używanie kosiarki w obszarach o kącie większym niż 20 stopni, na mokrym trawniku, podczas deszczu, przy słabym oświetleniu.
- Zabrania się palenia i używania otwartego ognia w pobliżu kosiarki.
