Kosiarka Dyskowa do Ursusa C-360: Zasada Działania i Możliwości

Wybór odpowiedniej kosiarki do ciągnika Ursus C-360, zwłaszcza kosiarki dyskowej, wiąże się z szeregiem wyzwań i ograniczeń konstrukcyjnych tego popularnego modelu. Choć kosiarki dyskowe zdominowały rynek ze względu na swoją efektywność, adaptacja ich do C-360 wymaga zrozumienia zarówno specyfiki ciągnika, jak i budowy samej maszyny.

Ograniczenia i Wyzwania w Adaptacji Kosiarki Dyskowej do Ursusa C-360

Ursus C-360, będąc konstrukcją z minionej epoki, nie był projektowany z myślą o współczesnych, często wysokoobciążeniowych maszynach. Dotyczy to szczególnie przedniego wału odbioru mocy (WOM) i ogólnej wytrzymałości konstrukcji.

Problemy z Przednim Wałem Odbioru Mocy (WOM)

W ciągniku C360 wał nie jest przystosowany do odbioru większej mocy, co wynika głównie z mocowania koła na wpust i żeliwnego koła pasowego. Większe obciążenie kończy się pękaniem kół pasowych i wybitym rowkiem pod wpust w wale. Taką możliwość posiadały modele ostrówek czy C362, które miały wał na wielofrezie i stalowe koło pasowe.

Dlatego też, pomysł na przedni WOM w C360 z napędem bezpośrednio z wału jest znacznie większym obciążeniem dla silnika i wału. Użytkownicy zwracają uwagę, że z wału nie da się efektywnie zasilać kosiarki dyskowej o szerokości np. 2,20m, ponieważ koło pasowe rozleci się pod takim obciążeniem.

Kwestia Zabezpieczenia Konstrukcji Ciągnika

Aby powiesić kosiarkę dyskową z przodu, konieczne jest dorobienie odpowiedniego zawieszenia. Samo wykorzystanie "przodka" ciągnika jest niewystarczające, wymaga to zbudowania ramy pomocniczej. Taki przedni TUZ (Trzypunktowy Układ Zawieszenia) jest przydatny, ale rzadko wykorzystywany przez polskich rolników, głównie do założenia obciążnika podczas orki. Żeby to zrobić dobrze, należy dorobić ramę, która zabezpieczy przed złamaniem się ciągnika, łączącą wspornik przedniej osi z tylnym mostem. To z kolei może wymusić zmiany w sposobie zamontowania TUR-a i kabiny. Ciągnik powinien zostać wyposażony we wspomaganie kierownicy.

Ogólnie konstrukcja C-360 nigdy nie była pomyślana do przedniego WOM-u, ponieważ kiedyś takie rozwiązania nie były powszechne. Należy unikać obciążania bloku silnika, który jest dość wiotki. Rama powinna być mocowana w otworach, gdzie daje się wspornik kabiny, podobnie jak mocowane są nowoczesne ładowacze czołowe (TUR-y). Warto dodać, że C-360 to ciągnik klasy około 50 KM, a nie 100 KM czy więcej, jak nowoczesne maszyny.

Rozwiązania Alternatywne dla Napędu Przedniego WOM

Jednym z proponowanych rozwiązań jest założenie przekładni na końcówkę wałka tylnego WOM i przeniesienie napędu długim wałem zamontowanym pod ciągnikiem. Innym rozwiązaniem jest zastosowanie napędu hydraulicznego, choć jest on znacznie droższy. W dyskusji wspomniano również o firmie Hylmet, która oferuje rozwiązania hydrauliczne.

Zdaje się, że w ciągnikach serii UR I była kiedyś opcja przedniego WOM (front PTO). Napęd był wyciągany z przystawki przykręconej od dołu skrzyni, w miejscu, gdzie normalnie przykręcona jest zaślepka. Większość ciągników w tamtych czasach posiadało od dołu skrzyni przygotowane miejsca na podpięcie przedniego WOM, przedniego napędu, dodatkowej przekładni zwalniającej czy nawet napędu do kosiarki (WOM centralny). W C335 (choć nie wszystkich) była pokrywka w kadłubie tylnego mostu, która prawdopodobnie miała służyć do napędu przedniego WOM, ale do produkcji takiej wersji prawdopodobnie nie doszło. Obecnie to miejsce wykorzystuje się do wyprowadzenia przedniego napędu.

Porównanie Kosiarek Rotacyjnych: Bębnowe vs. Dyskowe

Kosiarki rotacyjne dzielą się na dwa zasadnicze typy: bębnowe (górnonapędowe) i dyskowe (dolnonapędowe). Różnice w ich konstrukcji mają wpływ na efektywność pracy, jakość koszenia i zapotrzebowanie na moc.

Kosiarki Bębnowe (Górnonapędowe)

W kosiarkach bębnowych napęd na bębny przekazywany jest przez przekładnię kątową znajdującą się w górnej części maszyny. Bębny nie są ze sobą bezpośrednio połączone. W ich dolnej części znajdują się obracające się swobodnie talerze ślizgowe, które stanowią element kopiujący powierzchnię terenu oraz ustalający wysokość cięcia. Konstrukcja zawieszenia pozwala na zmniejszenie nacisku na podłoże dzięki zastosowaniu sprężynowego lub hydropneumatycznego układu. Uniwersalność zastosowań oraz prosta i trwała konstrukcja sprawiają, że kosiarki bębnowe wciąż znajdują swoje miejsce w ofercie producentów, doskonale sprawdzając się w trudnych warunkach i w wyległym łanie (np. koniczyny lub lucerny).

Kosiarki Dyskowe (Dolnonapędowe)

Kosiarki dyskowe, znane jako dolnonapędowe, rewolucjonizują proces koszenia. Ich głównym zespołem roboczym nie są bębny, lecz belka tnąca, składająca się z kilku dysków zamocowanych na ramie, wewnątrz której znajduje się układ przeniesienia napędu. W efekcie uzyskano konstrukcję znacznie lżejszą, o mniejszej masie wirującej oraz pozwalającą na swobodny przepływ skoszonej masy niemal na całej szerokości cięcia. Belka tnąca składa się z szeregu dysków wyposażonych w nożyki tnące, które są osadzone na wałkach napędowych połączonych z układem przeniesienia mocy. Naprzemienny układ obrotów sąsiadujących dysków pełni ważną funkcję, wygaszając drgania listwy tnącej na całej jej długości.

Zalety Kosiarek Dyskowej w Porównaniu do Bębnowych

• Lekkość konstrukcji i mniejsza bezwładność: W przypadku kosiarek dyskowych nacisk na podłoże musi być ograniczony do około 60-70 kg na każdy metr szerokości roboczej, aby zminimalizować tarcie dolnej powierzchni belki o podłoże, jednocześnie zapewniając prawidłowe kopiowanie terenu, zwłaszcza przy większych prędkościach roboczych. Zbyt mały nacisk może skutkować nierównomiernym utrzymaniem wysokości cięcia, zbyt duży zaś może powodować uszkadzanie darni.
• Swobodny przepływ materiału: Dzięki przeniesieniu napędu pod dyskami, ponad belką pozostaje wolna przestrzeń, pozwalająca na swobodne przemieszczanie się skoszonego materiału na niemal całej szerokości koszenia.
• Precyzyjne cięcie: Różny rozstaw dysków tnących, duże pokrycie obszarów cięcia noży i zmniejszony kąt natarcia belki tnącej zapewniają jakość koszenia, która zapobiega pofalowaniu ścierniska, stymuluje równomierny i szybki odrost oraz ułatwia regulację kolejnych maszyn w łańcuchu zbioru paszy.
• Zmniejszenie zanieczyszczeń paszy: Nowoczesne kosiarki dyskowe, wyposażone w zaawansowane systemy zawieszenia (np. hydropneumatyczne), znacznie ograniczają zanieczyszczenia paszy poprzez lepsze kopiowanie terenu i ochronę darni.

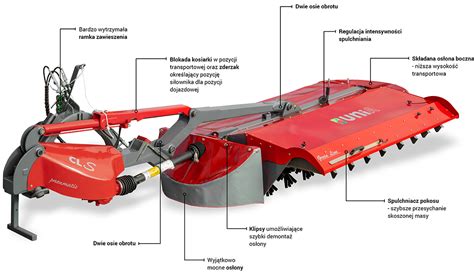

Budowa i Zasada Działania Kosiarki Dyskowej

Listwa tnąca kosiarki dyskowej to zaawansowany technologicznie mechanizm, który zapewnia efektywne i wydajne koszenie.

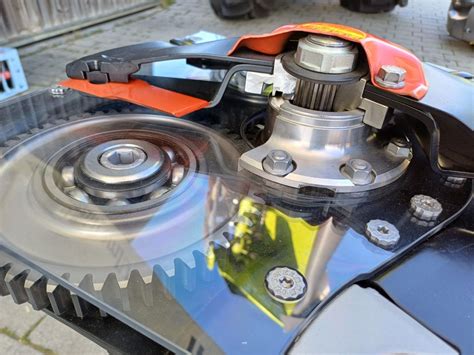

Listwa Tnąca i Mechanizm Napędowy

Kluczowym elementem kosiarki dyskowej jest listwa tnąca, której budowa i zasada działania mają bezpośredni wpływ na efektywność pracy oraz trwałość urządzenia. Listwa tnąca składa się z szeregu dysków wyposażonych w nożyki tnące. Dyski te są osadzone na wałkach napędowych, połączonych z układem przeniesienia mocy. Napęd listwy tnącej opiera się na precyzyjnym systemie wyważonych kół zębatych umieszczonych w szczelnej obudowie, wewnątrz której znajduje się olej smarujący wszystkie elementy. Masywne koła zębate działają jak koła zamachowe, magazynując energię kinetyczną, co pozwala kosiarce stabilnie i płynnie pracować, nawet w trudnych warunkach terenowych i przy dużym oporze cięcia. Ważne jest, aby po uruchomieniu kosiarki dać dyskom listwy tnącej rozpędzić się do nominalnych obrotów.

Specjalne płozy ślizgają się po powierzchni i chronią darń, co przekłada się na jakość paszy, zwłaszcza podczas koszenia w trudnych warunkach, np. na pagórkowatym terenie, w wilgotnych warunkach lub podczas koszenia lepkich roślin, gdzie gleba może gromadzić się przed belką tnącą.

Konserwacja i Wymiana Nożyków

Większość producentów zapewnia, że listwa tnąca w kosiarkach dyskowych charakteryzuje się długą żywotnością, pod warunkiem, że nie zostanie uszkodzona mechanicznie. Choć "wanna" listwy tnącej jest szczelnie zamknięta, regularna konserwacja, w tym wymiana oleju co kilka lat, pozwala zachować sprawność układu przez długie lata. Mechanizm napędu pracuje w kąpieli olejowej.

Kolejną zaletą kosiarek dyskowych jest łatwość wymiany nożyków tnących. Nożyki są zamocowane ruchomo do tarcz dysków, co umożliwia ich szybką i prostą wymianę za pomocą specjalnego narzędzia. Wymiana noży zajmuje zaledwie kilka minut dzięki systemom szybkiego mocowania, takim jak FAST-FIT.

Zabezpieczenia i Funkcjonalności Nowoczesnych Kosiarek Dyskowej (ogólne zastosowanie)

Nowoczesne kosiarki dyskowe są wyposażone w szereg rozwiązań zwiększających trwałość i efektywność:

• Zabezpieczenie najazdowe NON-STOP: W przypadku natrafienia na przeszkodę, nacisk na podłoże wyraźnie się zmniejsza, a zespół koszący odchyla się do tyłu i podnosi, minimalizując ryzyko uszkodzenia. Po ominięciu przeszkody, zespół automatycznie powraca do pozycji roboczej.
• System zabezpieczenia PROTECTADRIVE: W przypadku gwałtownego uderzenia w przeszkodę, system ścina wałek napędowy dysku tuż nad łożyskiem, dzięki starannie wymierzonemu przewężeniu, chroniąc koła zębate przed uszkodzeniem. Umożliwia to szybką i niskokosztową naprawę.
• Wzmocnione komponenty: Belki tnące często posiadają dwurzędowe skośne łożyska kulkowe, koła zębate o dużej średnicy wykonane z kutej stali oraz dyski z kutymi i wzmocnionymi powierzchniami. Płozy dysków wykonane są z ulepszanej stali.
• Amortyzacja: Gumowe amortyzatory pomiędzy belką tnącą a ramą redukują wstrząsy podczas koszenia z dużą prędkością, wydłużając żywotność maszyny.
• Łatwa regulacja: Regulacja zawieszenia i nacisku na podłoże jest szybka i odbywa się poprzez zmianę ciśnienia hydraulicznego w obwodzie zawieszenia, często z kabiny ciągnika, bez użycia narzędzi.
• Praktyczne składanie: Maszyny często składają się wzdłużnie do tyłu w pozycję transportową, co ułatwia przejazdy i parkowanie w wąskich przestrzeniach.

Kosiarki Bijakowe jako Alternatywa dla C-360

Kosiarka bijakowa to maszyna, która również może przysłużyć się w gospodarstwie, a także daje możliwość dorobienia podczas wykaszania nieużytków. Maszyny tego typu lepiej radzą sobie z gęsto zarośniętymi terenami, a przy tym nie uszkadzają się tak często jak kosiarki bębnowe czy dyskowe, których szkoda do tego typu prac. Koszowe warianty są oczywiście dużo droższe i cięższe, ale pozwalają na gromadzenie zmulczowanego materiału i wywożenie go z miejsca, które czyścimy.

Poniżej przedstawiono przykłady kosiarek bijakowych, które mogą być rozważane do współpracy z Ursusem C-360:

• SaMasz seria MIDO: Optymalnym wyborem może okazać się MIDO160 o szerokości roboczej od 1,4 do 2,2 m. Maszyny ważą od 402 do 512 kg. MIDO160 ma szerokość transportową 1,9 m, 20 noży i 2 rzędy po 3 przeciwnoże. Napęd realizowany jest jednostronną przekładnią pasową o 4 pasach, średnica rotora to 133 mm, a kosiarka oferuje 400 mm przesuwu bocznego. Sprzęgło jest wbudowane w przekładnię, a kosiarka jest typu tylno-czołowego.
• Orkan seria KTKS/C: Modele 160 i 180 (zapotrzebowanie na moc 55 KM dla modelu 200). Kosiarki Orkana cechuje duża komora wewnętrzna oraz możliwość uchylenia tylnej klapy, co znacząco zmniejsza obciążenie silnika. Bazują na włoskiej przekładni CMR, posiadają 5 pasów napędowych, rotor o średnicy 160 mm, bijaki ułożone w spirali, co również odciąża silnik. KTKS/C 160 ma 14 młotków, model 180 ma dwa więcej. Masa kosiarek to odpowiednio 596 i 624 kg. Kosiarka jest typowo tylna, z opcjonalnie hydrauliczną klapą.
• FMP Agromehanika RM160 (Serbia): Przedstawiciel wersji wyłącznie tylnej, o prostej konstrukcji, ale posiada przeciwnoże. Wariant 1,6 m waży 700 kg, rotor ma 194 mm średnicy, a na nim 32 noże typu Y w standardzie. Posiada regulowane skokowo ślizgi oraz wał, a także uchylną tylną klapę.
• Agrostar AM175: Propozycja o szerokości roboczej 172 cm, pozwalająca wyjść poza 1,6 m bez przeciążania ciągnika. Jest to maszyna prosta, bez dodatków, dla tych, którzy oczekują niskich kosztów konserwacji i eksploatacji. Rotor ma 108 mm średnicy i osadzono na nim 26 młotków 0,8 kg lub 52 noże typu Y. Maszyna jest typu tylnego, bez uchylnej klapy, ma za to hydrauliczny przesuw. Masa kosiarki to niecałe 400 kg. Dostępny jest też model AM175D z klapą.
• FMS-160: Kosiarka lekka, ważąca zaledwie 250 kg, z 28 młotkami lub 56 nożami na wałku o średnicy 108 mm. Szerokość koszenia wynosi 160 cm, a zapotrzebowanie na moc to od 20 do 50 KM. Reklamowana jako idealna do C-330, ale szerokością bardziej pasuje do C-360, gdzie sprawdzi się lepiej w mulczowaniu niskich zarośli niż w bardzo wysokiej trawie.
• Geogras EFGC 220M: Według producenta, C-360 może podpiąć kosiarkę bijakową o szerokości roboczej nawet 2,2 m. Ta maszyna ma zapotrzebowanie na moc 50 KM, do napędu użyto 4 pasów, a jej masa to 404 kg. Przekładnia kątowa ma wbudowane sprzęgło, a w standardzie oferuje 36 młotków 0,7 kg. Posiada otwieraną pokrywę z tyłu.
• Japan Trak Mikann AGFK160: Kosiarka z wysięgnikiem, co czyni ją znacznie bardziej funkcjonalną. Do napędu wystarczy 50 KM, lecz producent zaznacza, że ciągnik powinien mieć "odpowiednią masę" i warto go dociążyć, szczególnie przy maksymalnym wysięgu (do 60 cm od tylnego zaczepu). Masa maszyny to 625 kg. Posiada klasyczną budowę prostej kosiarki z 4 pasami napędowymi i otwieraną klapą.
