Kondensator w kosiarce elektrycznej 1200W: Budowa, Zasada Działania i Zastosowanie

Kondensator to niepozorna, ale kluczowa część współczesnej elektroniki, bez której wiele urządzeń, w tym kosiarki elektryczne, po prostu nie działa. Znajdziesz go w zasilaczach, wzmacniaczach, komputerach i silnikach - wszędzie tam, gdzie liczy się stabilność i precyzyjna kontrola przepływu prądu. Mimo że jego zasada działania opiera się na podstawowych zjawiskach fizycznych, wachlarz zastosowań jest zaskakująco szeroki.

Czym jest kondensator?

Kondensator to element występujący w niemal każdym układzie elektronicznym, od zasilaczy po systemy audio. Należy do grupy elementów pasywnych, których zadaniem jest magazynowanie energii elektrycznej oraz filtrowanie zakłóceń. W praktyce kondensator działa na zasadzie gromadzenia ładunku elektrycznego, pełniąc funkcję swego rodzaju magazynu energii. Miarą tej zdolności jest pojemność kondensatora, wyrażana w faradach (F) - jednostce nazwanej na cześć brytyjskiego fizyka Michaela Faradaya.

Budowa kondensatora

Podstawowa konstrukcja kondensatora sprowadza się do dwóch przewodzących płytek, fachowo nazywanych okładkami, które oddziela cienka warstwa izolatora - tzw. dielektryka. Dielektryk może być wykonany z różnych materiałów, takich jak papier, szkło, guma czy tworzywa sztuczne, co wpływa na właściwości kondensatora. Okładki są połączone z dwoma zaciskami elektrycznymi, które umożliwiają włączenie elementu w obwód. Wewnętrzna anatomia kondensatora przypomina "kanapkę", gdzie dwie metalowe płytki są warstwami zewnętrznymi, a dielektryk warstwą środkową.

Zasada działania kondensatora

Zasada działania kondensatora opiera się na gromadzeniu ładunku elektrycznego na jego okładkach. Gdy do wyprowadzeń kondensatora zostanie przyłożone napięcie stałe, elektrony zaczynają się przemieszczać, gromadząc się na jednej z okładek, podczas gdy druga zostaje pozbawiona odpowiedniej liczby ładunków. W efekcie w dielektryku, umieszczonym między okładkami, powstaje pole elektryczne, zdolne do przechowywania energii. Po odłączeniu źródła napięcia zgromadzona energia może zostać uwolniona, co czyni kondensator magazynem energii elektrycznej o błyskawicznym czasie ładowania i rozładowania.

Teoretycznie kondensator powinien utrzymywać stan naładowania dowolnie długo, jednak w praktyce, nawet całkowicie odłączony od układu, ulega tzw. samorozładowaniu. Wynika to z nieidealnych właściwości dielektryka, przez który zawsze może przepłynąć pewien, choć znikomy, prąd. Jeśli kondensator zostanie podłączony do obciążenia (np. rezystora), napięcie na nim spadnie, a czas spadku będzie zależny od wartości prądu rozładowania oraz pojemności kondensatora.

Parametry kondensatorów

Znajomość parametrów kondensatorów pozwala na optymalizację działania całego układu elektronicznego. Podstawowym parametrem jest pojemność, wyrażana w faradach (F), która określa zdolność kondensatora do gromadzenia ładunku elektrycznego. W praktyce najczęściej spotyka się jednostki pochodne: mikrofarady (µF), nanofarady (nF) lub pikofarady (pF).

Pojemność kondensatora zależy od powierzchni elektrod, rodzaju dielektryka oraz dystansu pomiędzy przewodnikami. Aby uzyskać kondensator o dużej pojemności, należy zastosować duże okładki, zmniejszyć odległość między nimi oraz użyć dielektryka o wysokiej przenikalności. Należy jednak pamiętać, że zwiększenie powierzchni okładek zwiększa gabaryty kondensatora, a zmniejszenie odległości obniża maksymalne napięcie pracy.

Kolejnym istotnym parametrem jest maksymalne napięcie pracy, które określa największe napięcie, jakie można bezpiecznie przyłożyć do kondensatora bez ryzyka uszkodzenia jego struktury wewnętrznej, a w szczególności przebicia dielektryka. Przekroczenie tej wartości może prowadzić do nieodwracalnych uszkodzeń, włącznie ze zwarciem lub całkowitym zniszczeniem elementu.

Równie ważnym parametrem, zwłaszcza w układach związanych z zasilaniem i filtracją sygnałów, jest rezystancja szeregowa ESR (Equivalent Series Resistance). Jest to niewielka, ale istotna rezystancja wewnętrzna kondensatora, mająca wpływ na straty mocy oraz efektywność działania w obwodach wysokiej częstotliwości lub impulsowych. Kondensatory o niskim ESR są szczególnie cenione w przemyśle elektronicznym, zwłaszcza w przetwornicach napięcia, układach impulsowych czy torach audio.

Nie można również pominąć aspektu fizycznych wymiarów kondensatora, które są istotne zarówno ze względu na miejsce montażu, jak i parametry elektryczne. Mniejsze kondensatory, choć wygodne do montażu na płytkach drukowanych, mogą mieć ograniczoną pojemność czy niższe napięcie pracy. Z kolei większe elementy, jak kondensatory elektrolityczne czy foliowe, mają zazwyczaj duże pojemności.

Rodzaje kondensatorów i ich charakterystyka

Na rynku dostępne są różne rodzaje kondensatorów, które różnią się materiałem dielektrycznym oraz zastosowaniem. Ich klasyfikacja zależy od tych czynników.

Kondensatory foliowe

Kondensator foliowy wykorzystuje dielektryk wykonany z folii z tworzyw sztucznych, takich jak polipropylen (PP), poliester (PET) czy poliwęglan (PC). Są one zbudowane z cienkich pasków metalowej folii i dielektryka, które zwija się w ciasny rulon. Charakteryzują się dobrą stabilnością parametrów, niską rezystancją szeregową (ESR) oraz wysoką odpornością na przepięcia. Są szczególnie cenione w aplikacjach wymagających precyzji i niezawodności, takich jak filtry sygnałowe, układy przeciwzakłóceniowe oraz układy zasilające. Wyróżniają się również długą żywotnością i odpornością na starzenie. Kondensatory foliowe są niepolaryzowane, co oznacza, że kierunek przepływu prądu nie ma znaczenia dla ich prawidłowego działania.

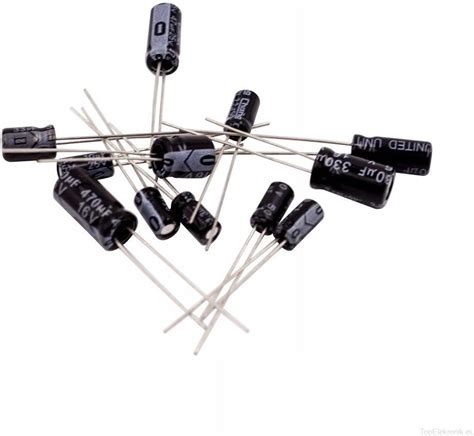

Kondensatory elektrolityczne

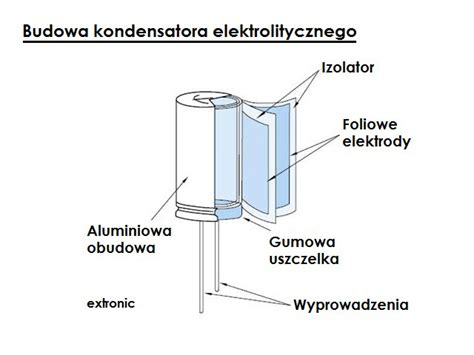

Te elementy bierne, zazwyczaj aluminiowe lub tantalowe, oferują dużą pojemność przy stosunkowo niewielkich rozmiarach. Ich pojemności są wielokrotnie wyższe, ponieważ rolę dielektryka pełni wytworzona chemicznie cienka warstwa tlenku na powierzchni jednej z okładek. Elektrolit kontaktuje się z tą warstwą, co pozwala osiągnąć bardzo dużą pojemność w stosunkowo niewielkiej objętości. Dzięki temu są powszechnie stosowane w układach zasilających, filtrach napięcia oraz w obwodach wymagających magazynowania energii.

Kondensatory elektrolityczne są spolaryzowane, co oznacza, że muszą być podłączane w odpowiedniej konfiguracji biegunowej - anoda do wyższego potencjału, katoda do niższego. Ich nieprawidłowe podłączenie, zwłaszcza odwrócenie napięcia, może prowadzić do wydzielania się gazów wewnątrz obudowy, a w skrajnych przypadkach - do uszkodzenia, a nawet eksplozji. Wadą kondensatorów elektrolitycznych jest również większa rezystancja szeregowa (ESR) oraz ograniczona żywotność, szczególnie w przypadku pracy w wysokich temperaturach i przy dużych prądach tętnień. Mają też dość małą dokładność pojemności (często rzędu +/- 20 %) i wykazują spore wahania tego parametru w funkcji temperatury otoczenia, napięcia pracy oraz czasu, czyli mają tendencje do starzenia się. Generalną zasadą jest, że im większa pojemność kondensatora, tym niższe maksymalne napięcie pracy.

Kondensatory ceramiczne

Kondensatory ceramiczne, wykonane z różnych typów ceramiki dielektrycznej, mają budowę wielowarstwową. Cienkie warstwy ceramiki i metalu układa się naprzemiennie, tworząc strukturę o dużej wydajności i niewielkich stratach. Mają niski poziom indukcyjności własnej, charakteryzują się wysoką stabilnością temperaturową i odpornością na zmiany napięcia, dlatego znajdują zastosowanie w precyzyjnych układach sterowania oraz filtrach sygnałowych. Ich małe rozmiary oraz szeroki zakres pojemności sprawiają, że są jednymi z najczęściej stosowanych kondensatorów w nowoczesnej elektronice.

Superkondensatory

W zastosowaniach specjalistycznych, takich jak systemy magazynowania energii czy zasilanie awaryjne, stosuje się także tzw. superkondensatory, których pojemności sięgają tysięcy faradów. Superkondensatory są używane do przechowywania i rozładowywania energii, podobnie jak baterie, ale uwalniają cały ładunek naraz i nie radzą sobie zbyt dobrze z nadmiernymi napięciami.

Zastosowanie kondensatorów w elektronice

Kondensatory są nieocenionym elementem w wielu dziedzinach, zwłaszcza w systemach zasilania. Ich wszechstronność sprawia, że są kluczowe zarówno w urządzeniach codziennego użytku, jak i w zaawansowanej elektronice przemysłowej.

• Filtrowanie i wygładzanie napięcia: Jednym z kluczowych zastosowań kondensatorów jest filtrowanie zakłóceń w zasilaczach. Wygładzają one napięcie po prostowaniu prądu zmiennego, eliminując jego tętnienia. Naładowany kondensator, włączony równolegle do napięcia zasilania układu lub jego części, jest w stanie szybko oddać potrzebną ilość energii, jeżeli w danym momencie rośnie pobór prądu.
• Stabilizacja zasilania: Kondensatory pełnią także ważną rolę w stabilizacji napięcia w bardziej złożonych układach elektronicznych, pomagając w utrzymaniu stałego poziomu napięcia - niezależnie od krótkotrwałych wahań obciążenia.
• Filtry częstotliwościowe: W połączeniu z rezystorami kondensatory umożliwiają konstrukcję filtrów dolno- i górnoprzepustowych, kształtując charakterystyki częstotliwościowe sygnałów. W bardziej zaawansowanych układach stosuje się kombinacje kondensatorów z cewkami - tzw. obwody rezonansowe LC, wykorzystywane w filtrach, generatorach czy strojeniach odbiorników radiowych.
• Ograniczanie przepięć: Dzięki swojej zdolności do chwilowego przechowywania ładunku elektrycznego kondensator może zadziałać jak bufor, chroniąc delikatne komponenty elektroniczne przed skokami napięcia (przepięciami).
• Separacja składowych prądu stałego i zmiennego: Kondensator może przepuszczać sygnały zmienne, blokując jednocześnie przepływ prądu stałego.

Rola kondensatora w silnikach elektrycznych i kosiarce 1200W

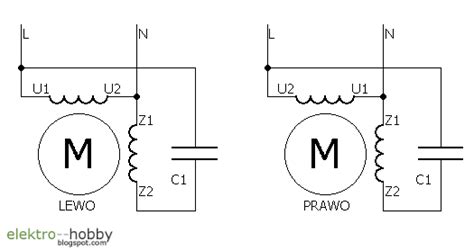

Kondensatory odgrywają znaczącą rolę w silnikach elektrycznych, zwłaszcza w silnikach jednofazowych, gdzie są często wykorzystywane jako elementy rozruchowe lub pracy. Kondensatory rozruchowe są odpowiedzialne za natychmiastowe dostarczenie dużej ilości energii niezbędnej do uruchomienia jednostki napędowej, czyli za błyskawiczny rozruch silnika.

Pojemność kondensatora rozruchowego jest dobierana zależnie od obciążenia. Zalecana pojemność to kompromis między minimalną a maksymalną pojemnością dla silnika przy pracy bez obciążenia i przy jej maksymalnym znaczeniu. Jeśli zastosuje się maksymalną pojemność, silnik bez obciążenia będzie się przegrzewał. Natomiast zbyt niska pojemność spowoduje, że przy obciążeniu silnikowi będzie brakowało mocy.

Przypadek kosiarki elektrycznej 1200W

Użytkownik zgłosił problem z silnikiem kosiarki o mocy 1200 W, który nie uruchamiał się po wymianie kondensatora na 12,5 µF (wcześniejszy był bez danych, a w sklepie poradzono taki dla kosiarek). W dyskusji padło pytanie, czy nie jest to silnik komutatorowy, a kondensator jedynie przeciwzakłóceniowy. Uczestnicy dyskusji podkreślili, że w silnikach kosiarek elektrycznych o takiej mocy zazwyczaj nie stosuje się wyłączników odśrodkowych, a kondensatory o pojemności 12 µF są typowe dla silników do 1300 W, pracujących z dwoma uzwojeniami: roboczym i rozruchowym.

Diagnostyka i rozwiązanie problemu:

1. Pomiary uzwojeń: Po rozebraniu silnika i rozpięciu uzwojeń, zmierzono ich opory. Stwierdzono dwa uzwojenia o oporach 12.2 Oma i 18.2 Oma. W silnikach z dwoma uzwojeniami robocze uzwojenie ma zazwyczaj mniejszy opór i włącza się je do sieci bezpośrednio, natomiast uzwojenie rozruchowe (o większym oporze) włącza się przez kondensator. W przypadku silników, gdzie oba uzwojenia mają jednakowy opór, nie ma znaczenia, które z nich będzie robocze.
2. Sprawdzenie zwarcia: Multimetrem na zakresie 2 Mohm nie stwierdzono zwarcia między uzwojeniami. Jednak pojawiły się wątpliwości co do interpretacji pomiarów oporów.
3. Dodatkowe testy:
   • Można spróbować uruchomić silnik bez kondensatora, ręcznie przekręcając wał w stronę potrzebnego kierunku obrotów (tylko bez obciążenia i z ostrożnością). Jeśli silnik nie ruszy lub huczy, może to świadczyć o zwarciu między zwojami.
   • Inną metodą jest podanie z oddzielnego transformatora napięcia AC 15-30V na uzwojenie o oporze 18.2 Oma i zmierzenie napięcia na każdym z uzwojeń 12.2 Oma. Jeśli napięcia różnią się, sugeruje to zwarcie w uzwojeniu, gdzie napięcie jest mniejsze.
4. Ostateczne rozwiązanie: Mimo wstępnych podejrzeń o zwarcie uzwojeń, użytkownik zauważył ślady osmolenia na stojanie, jednak bez zapachu typowego dla uszkodzonego uzwojenia. Po wymianie jednego łożyska i ponownym skręceniu silnika, użytkownik potwierdził, że silnik zaczął działać. To sugeruje, że pierwotnym problemem mogło być zablokowanie mechaniczne lub zbyt duże tarcie, uniemożliwiające rozruch, a niekoniecznie uszkodzenie elektryczne uzwojeń.

Dobór kondensatora: Kluczowe aspekty

Wybór odpowiedniego kondensatora jest kluczowy dla prawidłowego działania układu. Należy wziąć pod uwagę pięć głównych zmiennych:

1. Rozmiar: Obejmuje zarówno fizyczny rozmiar kondensatora, jak i jego całkowitą pojemność. Im większa wymagana pojemność, tym zazwyczaj większy kondensator.
2. Tolerancja: Kondensatory mają zmienną tolerancję, która może wynosić od ±1% do ±20% ich deklarowanej wartości.
3. Maksymalne napięcie: Każdy kondensator ma maksymalne napięcie, które może bezpiecznie obsłużyć. Przekroczenie tej wartości może doprowadzić do uszkodzenia.
4. Równoważna rezystancja szeregowa (ESR): Jest to niewielka rezystancja wewnętrzna, która może stanowić problem, jeśli liczy się utrata ciepła i mocy, zwłaszcza w układach wysokiej częstotliwości.
5. Prąd upływu: Kondensatory, w przeciwieństwie do idealnych akumulatorów, przepuszczają zgromadzony ładunek. Warto zwrócić uwagę na to, jak bardzo kondensator "przecieka", jeśli jego podstawową funkcją jest magazynowanie energii przez dłuższy czas.
