Remont i konserwacja kosiarki rotacyjnej – kompleksowy przewodnik

Remont kosiarki rotacyjnej to proces, który wymaga nie tylko znajomości podstawowych zasad mechaniki, lecz również uważnego zrozumienia specyfiki pracy tego typu urządzeń, ponieważ maszyna ta funkcjonuje w warunkach szczególnie wymagających, gdzie zetknięcie z gęstą trawą, wilgocią czy drobnymi kamieniami może prowadzić do stopniowego zużycia podzespołów. Kiedy analizujemy jej działanie, staje się jasne, że nawet najmniejsza usterka może wpływać na jakość pracy i wydajność cięcia, dlatego regularne serwisowanie jest tak istotne zarówno dla trwałości elementów roboczych, jak i dla bezpieczeństwa użytkownika.

Czym jest kosiarka rotacyjna?

Kosiarka rotacyjna, zwana także bębnową, to niezbędna maszyna rolnicza w każdym gospodarstwie. Umożliwia szybkie i wygodne koszenie traw na łąkach, które później służą jako pasza dla zwierząt. Jest to urządzenie rolnicze, które napędzane jest w większości przypadku przez wałek odbioru mocy (WOM) ciągnika. Kosiarka rotacyjna zbudowana jest z solidnej ramy nośnej, do której przymocowany jest wirnik wyposażony w obrotowe noże swobodnie zamocowane na tarczy.

Elementy konstrukcyjne kosiarki rotacyjnej:

• Rama nośna - stanowi połączenie urządzenia z ciągnikiem, dzięki niej konstrukcja jest sztywna.
• Wał napędowy z przegubami - pozwala przenosić moment obrotowy z WOM do przekładni kosiarki.
• Przekładnia - sprawia, że możliwa jest zmiana kierunku oraz rozdziela napęd na tarcze tnące. Kosiarka posiada także przekładnię kierującą ruch na wirnik oraz mocowania umożliwiające szybkie podłączenie do ciągnika.
• Tarcze rotacyjne - zamocowane poziomo, obracają się z dużą prędkością.
• Noże bijakowe (swobodnie zamocowane) - zlokalizowane są na wszystkich tarczach, siła odśrodkowa sprawia, że ustawiają się w pozycji roboczej i ścinają rośliny.
• Osłony ochronne - chronią rolnika i innych znajdujących się obok niego ludzi (jak również maszyny) przed odrzutem kamieni czy ziemi.
• Ślizgi / płozy - podtrzymują kosiarkę nad ziemią, regulują wysokość koszenia.
• Uchwyty i mechanizm podnoszenia - pozwalają na składanie maszyny do transportu.

Jak działa kosiarka rotacyjna i jakimi właściwościami się cechuje?

Zasada pracy kosiarki rotacyjnej opiera się na szybkim obrocie tarcz z nożami (2-3 tys. obrotów na minutę), natomiast siła odśrodkowa powoduje ustawienie noży w pozycji tnącej. Roślinność jest ścinana ostrzami, a następnie układana w pokos.

Właściwości kosiarki rotacyjnej to:

• Wysoka wydajność - możliwość koszenia kilku hektarów w ciągu godziny, szerokość robocza od 1,2 m do nawet 6 m (przy wersjach zestawianych).
• Możliwość pracy na nierównym terenie - płozy i ruchome zawieszenie dostosowują się do ukształtowania pola. Rotacyjna na niewielkie nierówności i kretowiny jest odporniejsza na zapchanie i uszkodzenie od listwowej.
• Prosta konstrukcja i obsługa - wymaga regularnego ostrzenia lub wymiany noży, smarowania i kontroli przekładni.
• Odporność na zanieczyszczenia - dobrze radzi sobie z trawą, ziołami, chwastami, a nawet niewielkimi samosiejkami.
• Pokos - rośliny są układane w równy rząd (włókno nie jest cięte bardzo drobno jak w kosiarkach bijakowych).

Dlaczego regularny przegląd kosiarki rotacyjnej jest kluczowy?

Przeprowadzanie regularnego przeglądu kosiarki rotacyjnej sprawia, że jest ona odpowiednio przygotowana do sezonu. Dzięki temu można też uniknąć awarii i kosztownych przestojów - zamiast tego zyskujesz pewność, że maszyna jest w pełni sprawna. Remont maszyny to czynność, którą trzeba przeprowadzać przynajmniej raz na kilka lat. Kosiarka zepsuta to bardzo duży problem w trakcie sezonu, dlatego warto wykonać jej przegląd jeszcze w okresie zimowym lub wczesną wiosną i wtedy podjąć decyzję o remoncie.

Najczęstsze przyczyny awarii kosiarki rotacyjnej

Oto najczęstsze przyczyny awarii kosiarki rotacyjnej:

1. Wyeksploatowanie lub destrukcja noży

• Stępienie ostrzy (doprowadza do gorszej jakości koszenia).
• Skrzywienie lub urwanie noża (np. wtedy, gdy uderzy w niego kamień).
• Niezbyt równomierne zużycie noży (doprowadza do drgania całego urządzenia).

2. Problemy z tarczami roboczymi

• Wygięcie tarczy (dochodzi do tego często po uderzeniu w jakiś element).
• Luzy występujące na mocowaniach tarcz i noży.
• Zanieczyszczenia (np. nawijanie sznurków, trawy), błoto i inne zanieczyszczenia w osłonach bębnowych przez dziurawe osłonki bębnów.

3. Awarie w obrębie układu napędowego

• Zużycie łożysk i krzyżaków w wałku WOM.
• Zerwanie zabezpieczenia przeciążeniowego (sprzęgła lub śruby ścinanej).
• Destrukcja przekładni (związana z wyciekami oleju, głośnymi odgłosami oraz zatarciem).
• Wyrobione tulejki napinacza, przez co koła pasowe były nie w osi.
• Luzy na kołach zębatych. Luzy zwiększa się podkładając blachę dystansową pod obudowę łożysk wałka poprzecznego.

4. Kłopoty związane ze smarowaniem i olejem

• Nieregularne wymienianie/uzupełnianie oleju w przekładni.
• Niewystarczające dosmarowanie łożysk, co przyczynia się do ich zatarcia przegrzania.
• Brak konserwacji.

5. Destrukcja osłon i ramy

• Pęknięcia spawów, do których dochodzi niekiedy na skutek częstego użytkowania.
• Destrukcja fartuchów ochronnych z gumy (doprowadzają one do odrzucania gleby oraz kamieni).

6. Nieodpowiednie użytkowanie

• Koszenie, gdy w kosiarce noże są tępe (doprowadza to do zbyt dużego obciążenia napędu).
• Zbyt niska wysokość koszenia (doprowadza do uderzania płóz i tarcz o glebę).
• Nadmierna prędkość ciągnika (powoduje przeciążenie przekładni oraz wałka odbioru mocy).
• Przeciążenie kosiarki - zbyt szybka jazda, koszenie tępymi nożami, uderzenia w przeszkody.

7. Uszkodzenie pasów klinowych

• Nieodpowiednie napięcie pasów - zbyt luźne (dochodzi do ich ślizgania) lub nadmiernie mocne (dochodzi do ich pękania).
• Wyeksploatowane / skrzywione koła pasowe - przekoszenie, wybite rowki.
• Zanieczyszczenia - trawa, ziemia, kamienie między pasami.

Kiedy powinieneś wykonać remont kosiarki rotacyjnej?

Jeżeli podczas koszenia występują stuki lub piski, pasy się ślizgają i śmierdzą gumą, a kosiarka drży i wibruje, trzeba najpewniej wykonać jej remont. W pierwszej kolejności należy sprawdzić, czy nóż się nie urwał, bęben nie jest skrzywiony oraz czy pasy pozostają w należytym porządku. Pamiętajmy, że także skrzynia przekładniowa może się nadmiernie przegrzewać i hałaśliwie działać np. w wyniku zbyt małej ilości oleju. Stan techniczny maszyny należy regularnie kontrolować.

Narzędzia niezbędne do remontu kosiarki rotacyjnej

Oto niezbędne narzędzia do remontu kosiarki rotacyjnej:

• Klucze płaskie, oczkowe, nasadowe (10-24 mm) - do odkręcania śrub, osłon, noży.
• Klucz dynamometryczny - w celu prawidłowego dokręcania.
• Ściągacze - potrzebne do łożysk i kół pasowych.
• Szlifierka kątowa / osełka - do ostrzenia noży.
• Młotek, przecinak, szczypce segera - do demontażu sworzni, pierścieni.
• Smarownica + smary (ŁT43) i olej (Hipol 80W90) - w celu konserwacji.
• Pojemnik + lejek - w celu wymiany oleju w przekładni.
• Podnośnik/lewarek + kobyłki - do bezpiecznego podnoszenia maszyny.
• Rękawice, okulary, latarka - do ochrony i zwiększenia wygody pracy.

Jak przeprowadzić remont kosiarki rotacyjnej?

Remont kosiarki rotacyjnej wymaga ostrożności, cierpliwości, umiejętności i wiedzy na temat jej konstrukcji i sposobu działania, ponieważ nieprawidłowy montaż może doprowadzić do uszkodzeń i poważnych awarii. Warto pamiętać, że typowa kosiarka rotacyjna polskiej produkcji jest prostą konstrukcją, co umożliwia jej naprawę i odświeżenie we własnym zakresie. Schemat kosiarki rotacyjnej polskiej to dokument, który zdecydowanie ułatwia przeprowadzenie remontu takiej kosiarki. To właśnie w nim zawarte są informacje dotyczące wszystkich elementów kosiarki, ich umiejscowienia oraz konserwacji. Jeśli nie zachowały się żadne instrukcje papierowe, to schematy naprawcze maszyn konkretnego typu można bez problemu odnaleźć w sieci.

Przed rozpoczęciem prac warto zgromadzić różne materiały, które będą pomocne w trakcie remontu kosiarki rotacyjnej. Będzie to przede wszystkim komplet łożysk tocznych, stosowanych w układzie przeniesienia napędu oraz przekładni. Nie można zapomnieć o nowych pasach napędowych i ewentualnie kołach pasowych, które po latach z pewnością będą mocno wypracowane. Przydadzą się nowe tuleje dystansowe, a jeżeli któryś z bębnów będzie nosił znamiona uszkodzeń, te również należy wymienić. Przed rozebraniem maszyny na części, przeprowadzając regularny przegląd techniczny kosiarki, można stworzyć listę niezbędnych części zamiennych. Materiały eksploatacyjne do kosiarki obejmują właśnie te elementy, dlatego kompletne łożyskowanie warto zakupić jeszcze przed rozpoczęciem remontu.

1. Czyszczenie

• Usuń resztki trawy, błoto i nawinięte sznurki/folie z tarcz i noży.
• Umyj całą maszynę wodą pod ciśnieniem (ale omijaj łożyska i przekładnie, żeby nie wypłukać smaru).
• Wysusz i zakonserwuj powierzchnie metalowe (np. preparatem antykorozyjnym lub olejem).

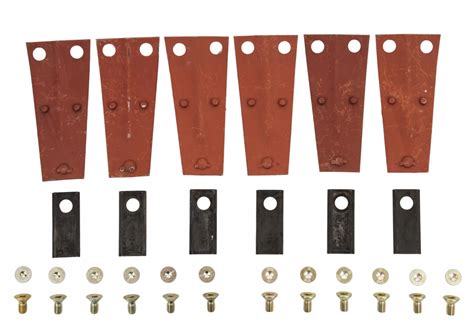

2. Kontrola i regeneracja noży

• Sprawdź, czy noże nie są stępione, wyszczerbione, wygięte.
• Naostrzyć można tylko noże lekko zużyte - mocno uszkodzone należy wymienić na nowe.
• Pamiętaj, aby zawsze wymieniać wszystkie noże na tarczy (dzięki temu nie będą powstawały drgania, a praca będzie równa).

3. Upewnienie się co do stanu tarcz tnących

• Oceń, czy tarcze nie są wygięte lub pęknięte.
• Skontroluj mocowania noży - bolce, sworznie, pierścienie zabezpieczające.
• Usuń wszelkie luzy - w razie potrzeby wymień zużyte elementy.

4. Podejmowanie działań związanych z układem napędowym

Jak rozebrać bęben kosiarki rotacyjnej to pytanie, które zadaje sobie wielu użytkowników. Proces ten wymaga ostrożności oraz dokładności. Naprawę kosiarki rotacyjnej w tym miejscu zaczynamy o odkręcenia pokryw łożysk, co pozwoli na wyjęcie głównego wałka oraz demontaż samych łożysk.

• Rozłącz wałek WOM, sprawdź krzyżaki i łożyska. Jeśli mają luzy lub hałasują - potrzebna jest wymiana.
• Nasmaruj wszystkie punkty smarowania.
• Skontroluj sprzęgło przeciążeniowe lub śrubę ścinaną - wymień na nową, jeśli jest zużyta.

5. Działania związane z przekładnią

Jaki olej do kosiarki rotacyjnej wybrać to kwestia, która często budzi wątpliwości, szczególnie gdy maszyna zaczyna pracować mniej płynnie lub pojawia się większy opór na elementach ruchomych. Ile oleju do kosiarki rotacyjnej należy wlać to pytanie, które pojawia się zarówno podczas rutynowej konserwacji, jak i po wykonaniu napraw wymagających spuszczenia poprzedniego środka smarnego. W trakcie prac naprawczych konieczna będzie wymiana oleju w kosiarce, a konkretnie w przekładni, która powinna być nim całkowicie zalana.

• Sprawdź szczelność (czy nie ma wycieków oleju).
• Opróżnij starą oliwę i zalej nowym olejem według zaleceń producenta.
• Sprawdź łożyska i zębatki - jeśli słychać hałas lub zauważyłeś wykruszenia, wymiana jest konieczna.
• Naprawić na tym etapie można także wycieki oleju z przekładni, poprzez usunięcie starych uszczelnień i montaż nowych. Wymiana dolnych pierścieni uszczelniających może odbyć się dopiero po rozkręceniu bębnów i odseparowaniu ich od reszty konstrukcji.

6. Działania związane z ramą i osłonami

Teraz tylko wyklepać troszkę osłonę blaszaną wzmocnić pomalować i zakładać. Teraz szukam do mojej kosiarki fartucha gumowego bo osłonę mam, ale fartuch z którym kupiłem kosiarkę nie nadaje się do niczego i jak do tej pory poszukiwania nie bardzo się powodzą.

• Obejrzyj ramę pod kątem pęknięć spawów - ewentualnie zaspawaj.
• Sprawdź gumowe fartuchy ochronne - jeśli są popękane lub pourywane → wymień.
• Każdy element metalowy zabezpiecz farbą antykorozyjną (szczególnie miejsca po zarysowaniach). Po naprawie maszyny warto zabezpieczyć ją przed korozją, malując całość podkładem epoksydowym oraz lakierem o docelowym kolorze.

7. Działania związane z płozami i ślizgami

• Określ, jak bardzo te elementy są zużyte (ścierają się od podłoża).
• Jeśli są mocno starte → wymień, aby w następnym sezonie nie ciąć gleby zamiast trawy.

8. Upewnienie się co do stanu pasów klinowych napędu przekładni

Kontrola i ewentualna wymiana pasów klinowych to kluczowy element remontu.

Kontrolowanie ich stanu

• Upewnij się, czy na pasach nie występują przetarcia, pęknięcia, wykruszenia gumy czy też rozwarstwienia.
• Sprawdź, czy elementy te nie są śliskie i nie błyszczą - jeśli tak jest, wskazuje to na zużycie i poślizg.
• Jeżeli doszło do rozciągnięcia pasa (a jego regulacja nic nie daje), dokonaj wymiany całego kompletu.

Napięcie

• Pasy z reguły uciskają się na skutek nacisku ręki, ok. 1,5-2 cm na środku długości pomiędzy poszczególnymi kołami.
• Zbyt luźne pasy → ślizgają się, szybciej się palą i powodują spadek wydajności.
• Zbyt napięte pasy → obciążają łożyska i skracają ich żywotność.

Wymiana

• Zawsze wymieniaj komplet pasów na jednej sekcji - nigdy pojedynczo, bo różne długości = nierówna praca.

9. Działania związane z kołami pasowymi

Kontrola rowków

• Powierzchnia robocza rowków powinna być gładka, bez wyżłobień i ostrych krawędzi.
• Zużyte rowki powodują poślizg i szybsze niszczenie pasów.

Centrowanie i mocowanie

• Sprawdź, czy koła nie mają bicia bocznego ani luzów na wałach.
• Upewnij się, że kliny i śruby mocujące są w dobrym stanie.

Wyrównanie

• Koła pasowe muszą być ustawione w jednej płaszczyźnie - przekoszenie = szybkie zużycie pasów.

10. Konserwacja pasów po sezonie

• Po czyszczeniu możesz lekko spryskać pasy preparatem do konserwacji pasów klinowych (zwiększa to elastyczność i przyczepność).
• Na czas zimy dobrze jest poluzować napinacze, żeby pasy nie były cały czas pod obciążeniem. Dzięki temu kosiarka będzie gotowa do pracy od razu na wiosnę, bez niespodzianek.

Co zrobić po remoncie kosiarki rotacyjnej?

Po naprawie urządzenia podejmij kolejne kroki:

• Załóż z powrotem demontowane osłony.
• Przekonaj się, czy dokręcone są śruby i nakrętki.
• Kiedy założysz wszystkie osłony, wykonaj próbny rozruch - w ten sposób sprawdzisz, czy maszyna działa we właściwy sposób.

Jakie są zalety i wady kosiarek listwowych w porównaniu do rotacyjnych?

Nie kupuj listwowej, bo to szajs wierutny. Będziesz mieć trawę wilgną wieczorkiem i klinowanie trawy między prowadnicą a listwą murowane - do tego nowej na pewno nie kupisz tylko z wyrobionym łożem itd. Owszem listwowa ma małe zapotrzebowanie na moc, ale robota z nią zerowa. Dla wielu kosiarka listwowa ma same wady. Po pierwsze bardzo wrażliwa na zapychanie koszoną masą ze względu na brak mechanizmu nagarniającego. Najlepsza była by przy tych wymaganiach kosiarka listwowa lub rotacyjna bębnowa (koszenie trawy do kolan zwykłą kosiarką to będzie udręka większa od koszenia kosą spalinową i efekt kiepski), ale są drogie.

Ustawienie wysokości koszenia i regulacje

Wysokość koszenia można ustawić przy pomocy pierścieni dystansowych. Montowane one są na bębnie roboczym, między piastą a talerzem oporowym. Na pierścieniach 8mm powinna kosić na 4 cm, a nie przy samym gruncie, zostaje w takim razie eksperymentować z ustawieniem łącznika centralnego. Ostatecznie można wymienić pierścienie dystansowe. Jeżeli odstęp, szczelina między talerzem ślizgowym a obrotowym z nożami jest duży z powodu podkładek, łącznikiem pochylając kosiarkę do przodu zmniejszysz wysokość koszenia tylko do pewnego momentu. Kosiarka powinna być tak ustawiona, żeby "pływała" po łące, tzn. żeby miała możliwość kopiowania terenu. Ustawienie "na sztywno" ma sens tylko w przypadku idealnie równego terenu, co jest możliwe tylko w przypadku trawnika. Kosiarkę ustawia się tak, żeby kołek ogranicznika był w połowie cięgna kosiarki. Prawy wieszak należy ustawić kosiarkę w położeniu roboczym do koszenia, spuścić na równym terenie na ziemię, patrzeć na podłużny, fasolkowy otwór w płaskowniku nad korytem. Bolec ma w nim być w połowie jego długości. Jeśli nie jest, skracasz lub wydłużasz prawy wieszak.

Użytkownicy o remontach kosiarek rotacyjnych

Użytkownik zakupił kosiarkę rotacyjną Z-178, która wykazywała wibracje podczas pracy z powodu wyrobionych tulejek napinacza oraz zanieczyszczeń w osłonach bębnowych. Po rozebraniu kosiarki i wymianie łożysk, talerza oporowego oraz osłony bębnowej, pojawiły się problemy z luzami na kołach zębatych. Użytkownik zasięgnął porady dotyczącej kasowania luzów, co sugerowano poprzez podkładanie blach dystansowych pod obudowę łożysk. Po zakończeniu remontu kosiarka kosiła zbyt nisko, co wymagało dalszych regulacji, w tym ustawienia wysokości koszenia za pomocą pierścieni dystansowych.

Samodzielny remont kosiarki rotacyjnej, np. Famarol 165, może pochłonąć znaczne środki (na części poszło już 1400 złotych - wszystkie łożyska nowe, wszystkie 4 talerze, bębny, osłony, koła pasowe, paski itp. itd.), a końca roboty nie widać. Z posiadanym doświadczeniem, wielu użytkowników kupiłoby nową kosiarkę, ale jak się powiedziało A, to trzeba powiedzieć i B. Zgodzono się, że kupno używki do remontu może pochłonąć dużo czasu i pieniędzy, ale po dobrym remoncie po pierwsze wiesz dokładnie co masz, a po drugie zostaje satysfakcja z wykonanej pracy, co też się liczy na plus.

Gdzie szukać części do kosiarki rotacyjnej?

Jeżeli poszukujesz firmy, która posiada szeroki wybór części do maszyn rolniczych i planujesz naprawę swoich, to serdecznie zapraszamy do odwiedzenia naszego sklepu. Koła pasowe, paski klinowe, talerze, koła zębate stożkowe… - te i inne elementy czekają już na Ciebie w sklepie. EXPARTO powstało z połączenia pasji, wytrwałości i wiary we własne możliwości. Dostarczamy kompleksowe rozwiązania producentom maszyn i dealerom sprzętu rolniczego od części do pierwszego montażu, części zamienne po hydraulikę i transmisję. Jesteśmy w stanie zaprojektować, wyprodukować i dostarczyć praktycznie każdy zamiennik. Cechują nas dopasowanie, elastyczność i szybkość reakcji. Nie ma problemu znaleźć instrukcji z katalogiem części do kosiarki rotacyjnej.

Co należy robić, aby kosiarka działała prawidłowo?

Aby kosiarka rotacyjna działała prawidłowo przez długi czas, należy:

• Pamiętać o systematycznej wymianie lub ostrzeniu noży.
• Smarować zgodnie z zaleceniami producenta przeguby wałka oraz łożyska.
• Kontrolować ilość oleju w przekładni.
• Regulować co pewien czas wysokość koszenia (przynajmniej 3-5 cm nad ziemią).
• Regularnie kontrolować śruby, mocowania oraz nakrętki.
• Pamiętać, aby koszenie nie odbywało się na terenie pokrytym kamieniami lub innymi nierównościami, bez uprzedniego oczyszczenia pola.
