Kosiarka Rotacyjna: Budowa, Działanie i Charakterystyka Typów

Wstęp: Czym jest kosiarka rotacyjna?

Kosiarki rotacyjne to niezwykle popularne i wszechstronne narzędzia w rolnictwie. Ich efektywność oraz łatwość obsługi sprawiają, że są one niezbędnym elementem wyposażenia wielu gospodarstw. Kosiarka bębnowa, zwana także rotacyjną, to maszyna rolnicza służąca do koszenia trawy i innych roślin zielonych na dużych powierzchniach, w tym na łąkach, które później służą jako pasza dla zwierząt. Może być również wykorzystana do koszenia obrzeży rowów melioracyjnych oraz innych ciężkich prac. Znajduje zastosowanie także na dużych powierzchniach i przy wysokich trawach. Ważne jest też to, że kiedy trafia na przeszkodę, np. w postaci kamienia, jej ostrza się chowają i nie ulegają przez to złamaniom.

Ogólna Budowa i Zasada Działania Kosiarki Rotacyjnej

Budowa kosiarki rotacyjnej składa się z ramy, układu napędowego oraz tarcz lub bębnów z nożami, które poruszają się ruchem obrotowym, co pozwala na szybkie i efektywne koszenie. Dzięki temu, że noże są zamocowane na wirujących tarczach lub bębnach, koszenie odbywa się w sposób płynny i dokładny.

Zasada działania kosiarki rotacyjnej polega na szybkim obracaniu się tarcz lub bębnów z zamocowanymi na nich nożami. Gdy urządzenie jest w ruchu, noże obracają się z dużą prędkością, co pozwala na precyzyjne cięcie roślinności. Dzięki takiemu mechanizmowi, kosiarki rotacyjne mogą skutecznie pracować nawet na nierównym terenie, gdzie tradycyjne kosiarki mogą mieć problemy.

Typy Kosiarek Rotacyjnych i Ich Specyfika Budowy

Kosiarki rotacyjne dzieli się na kilka podstawowych typów, z których każdy charakteryzuje się odmienną budową i zasadą działania:

• kosiarka bębnowa,
• kosiarka dyskowa,
• kosiarka bijakowa.

Kosiarka Bębnowa

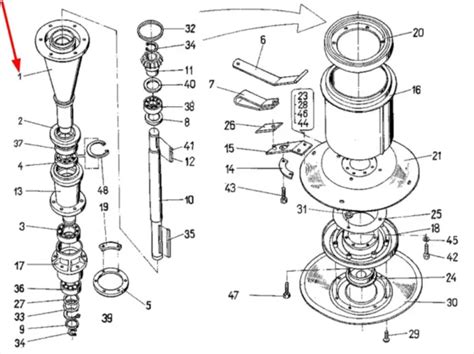

Kosiarka rotacyjna bębnowa wyposażona jest w specjalne noże (w liczbie od 4 do 12), które osadzone są na bębnach. Napędza się je przy pomocy przekładni stożkowych. Działanie napędu jest możliwe z kolei dzięki wałkom, które dostarczają go do góry. W przypadku kosiarek bębnowych najważniejszym elementem jest ostry nóż, osadzony w bębnie tnącym. Wraz z napędem zlokalizowany jest on na ramie nośnej. Urządzenie to posiada również system regulacji wysokości koszenia oraz hydrauliczne zawieszenie.

Powszechnie uważa się, że kosiarka bębnowa jest łatwa w użytkowaniu. Zastosowanie znajduje również na wymagających, nierównych terenach. Rzadko kiedy dochodzi do jej zapychania się, wyróżnia się ona również dużą szybkością koszenia. Jest ona dobrym rozwiązaniem dla osób, którym zależy na naprawdę równo przyciętym trawniku - robi to ona z ogromną precyzją, ale sprawdza się głównie na niewielkich obszarach.

Kosiarka Dyskowa

Kosiarki rotacyjne dyskowe to maszyny, które działają nieco inaczej. Tutaj to układy zębatek odpowiedzialne są za przekazywanie napędu. Ich mechanizm zlokalizowany jest na płaskiej listwie usytuowanej pod dyskami, których zadaniem jest koszenie. Są to, innymi słowy, płaskie talerze z tnącymi nożami umiejscowionymi na obwodzie.

Budowa kosiarek rotacyjnych dyskowych obejmuje spawaną listwę tnącą, która jest zbudowana z obudowy napędu oraz kilku nożyków zlokalizowanych na ramie. W obudowie, w kąpieli olejowej, funkcjonuje układ przenoszenia napędu, a więc koła zębate, których zadaniem jest przenoszenie napędu na dyski. Występują tu również dwa systemy zabezpieczenia, a także odciążenie sprężynowe listwy z możliwością regulacji.

Kosiarki dyskowe wymagają o 35 proc. mocy mniej niż kosiarki bębnowe. Pozwalają też sprawnie regulować wysokość koszenia. W porównaniu do nich wykazują się również większą prędkością roboczą zespołu tnącego, dzięki czemu cały proces koszenia przebiega jeszcze efektywniej.

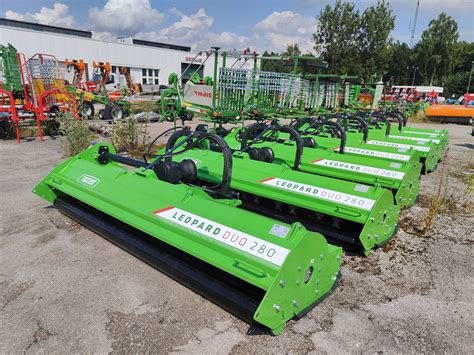

Kosiarka Bijakowa

Jeszcze innym rodzajem kosiarki rotacyjnej są kosiarki bijakowe. Ich działanie jest bardzo podobne do tego w przypadku kosiarek dyskowych. Jedyna różnica polega na tym, że za cięcie trawy odpowiadają bijaki zlokalizowane na wale tnącym. W toku działania urządzenia dochodzi do ich obracania się w pionie.

Kosiarka rotacyjna bijakowa rozdrabnia rośliny i ich niewielkie części pozostawia na glebie, dzięki czemu jest ona naturalnie użyźniana. Nierzadko korzysta się z niej m.in. w celu koszenia nieużytków, rowów, poboczy dróg, a także terenów zielonych w miastach. Pozwala ona też dobrze rozdrabniać pokos, świetnie spisuje się również w przypadku grubych łodyg chwastów, gałęzi czy nawet małych krzewów.

Kluczowe Parametry Techniczne

Waga

Waga kosiarki rotacyjnej zależy od jej modelu oraz wielkości. Standardowe kosiarki rotacyjne używane w małych gospodarstwach ważą zazwyczaj od 100 do 300 kilogramów. W przypadku większych, profesjonalnych modeli, używanych w dużych gospodarstwach rolnych, waga może przekraczać 500 kilogramów. Warto zwrócić uwagę na wagę urządzenia, ponieważ ma to bezpośredni wpływ na łatwość manewrowania oraz transportu kosiarki.

Prędkość Obrotowa

Prędkość obrotowa tarcz w kosiarce rotacyjnej jest kluczowa dla efektywności koszenia. Standardowe kosiarki rotacyjne mają obroty rzędu 3000-3500 obr./min. W przypadku bardziej zaawansowanych modeli, prędkość obrotowa może sięgać nawet 4000 obr./min. Ważne jest, aby regularnie sprawdzać stan noży oraz tarcz, ponieważ ich zużycie może wpływać na efektywność koszenia.

Dobór Oleju

Dobór odpowiedniego oleju do kosiarki rotacyjnej jest niezwykle istotny dla jej długowieczności i prawidłowego działania. Zaleca się stosowanie olejów silnikowych wysokiej jakości, przeznaczonych do urządzeń rolniczych. W większości przypadków producenci kosiarki rotacyjnej rekomendują oleje o specyfikacji SAE 30 lub 10W-30. Przed zastosowaniem konkretnego rodzaju oleju, warto zapoznać się z instrukcją obsługi urządzenia, aby upewnić się, że spełnia on wymagania techniczne danego modelu.

Remont i Konserwacja Kosiarki Rotacyjnej: Elementy do Kontroli

Remont maszyny to czynność, którą trzeba przeprowadzać przynajmniej raz na kilka lat. Typowa kosiarka rotacyjna polskiej produkcji jest prostą konstrukcją, co umożliwia jej naprawę i odświeżenie we własnym zakresie. Aby wiedzieć, jakie prace wchodzą w skład remontu kosiarki rotacyjnej, trzeba przede wszystkim poznać jej budowę.

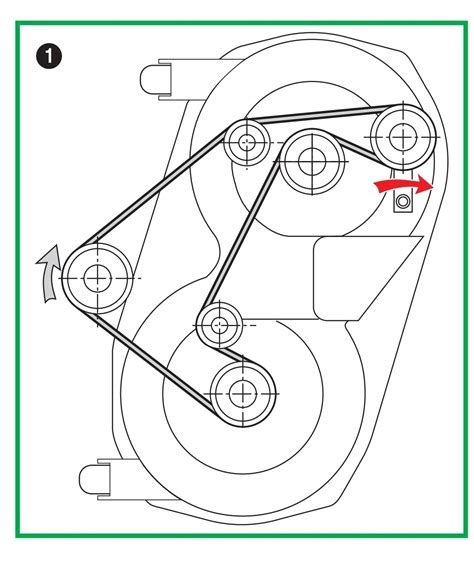

Maszyna składa się z konstrukcji stałej (ramy), pozwalającej na mocowanie jej do TUZ-a ciągnika. Dalej umiejscowiony jest fragment zawierający przeniesienie napędu za pośrednictwem kół pasowych. W tylnej części natomiast znajduje się przekładnia, a bezpośrednio pod nią bębny koszące.

Naprawa kosiarki rotacyjnej oznacza więc przede wszystkim odświeżenie jej ogólnego wyglądu, zakonserwowanie powierzchni metalowych, a także wymianę łożysk i innych elementów tocznych, wchodzących w skład układu przeniesienia napędu. Przed rozpoczęciem prac warto zgromadzić różne materiały, które będą pomocne w trakcie remontu kosiarki rotacyjnej. Będzie to przede wszystkim komplet łożysk tocznych, stosowanych w układzie przeniesienia napędu oraz przekładni. Nie można zapomnieć o nowych pasach napędowych i ewentualnie kołach pasowych, które po latach z pewnością będą mocno wypracowane. Przydadzą się nowe tuleje dystansowe, a jeżeli któryś z bębnów będzie nosił znamiona uszkodzeń, te również należy wymienić. Jeszcze przed rozebraniem maszyny na części, przeprowadzając regularny przegląd techniczny kosiarki, można stworzyć listę niezbędnych części zamiennych.

Kluczowe Etapy Remontu

1. Wymiana oleju w przekładni: W trakcie prac naprawczych konieczna będzie wymiana oleju w kosiarce, a konkretnie w przekładni, która powinna być nim całkowicie zalana. Następnie należy usunąć stamtąd zużyty olej.
2. Demontaż łożysk: Naprawę kosiarki rotacyjnej w tym miejscu zaczynamy od odkręcenia pokryw łożysk, co pozwoli na wyjęcie głównego wałka oraz demontaż samych łożysk. Materiały eksploatacyjne do kosiarki obejmują właśnie te elementy, dlatego kompletne łożyskowanie warto zakupić jeszcze przed rozpoczęciem remontu kosiarki.
3. Uszczelnienie wycieków: Naprawić na tym etapie można także wycieki oleju z przekładni, poprzez usunięcie starych uszczelnień i montaż nowych. Wymiana dolnych pierścieni uszczelniających może odbyć się dopiero po rozkręceniu bębnów i odseparowaniu ich od reszty konstrukcji.
4. Zabezpieczenie przed korozją: Po naprawie maszyny warto zabezpieczyć ją przed korozją, malując całość podkładem epoksydowym oraz lakierem o docelowym kolorze. Najpierw należy usunąć wszelkie zanieczyszczenia oraz luźne fragmenty starego lakieru z kosiarki. Elementów, które zostały przeżarte na wylot już nie można naprawić, jest to więc odpowiedni moment, by wymienić je na nowe. Te, które zachowały się w dobrym stanie, należy pokryć podkładem antykorozyjnym. Do tego celu najlepiej służą podkłady epoksydowe, tworzące jednocześnie doskonałą powierzchnię pod położenie lakieru bazowego.

Kosiarka do remontu wcale nie musi oznaczać dużych kosztów. Jeżeli naprawa wymaga wymiany jedynie części elementów roboczych, pozostałe można bez problemu pozostawić do dalszej eksploatacji. Kosiarka zepsuta to bardzo duży problem w trakcie sezonu, dlatego warto wykonać jej przegląd jeszcze w okresie zimowym lub wczesną wiosną i wtedy podjąć decyzję o remoncie.

Przykład: Kosiarka Rotacyjna Z-042

Jedną z popularnych maszyn, której niezawodność zdobyła serca wielu rolników, jest kosiarka rotacyjna z 042. Model ten, produkowany przez firmę Mechanika Maszyn i Urządzeń Rolniczych, oferuje szerokość roboczą wynoszącą aż 1.65 m. Taka szerokość gwarantuje możliwość efektywnego cięcia dużych obszarów w szybkim tempie.

Kosiarka rotacyjna z 042 oferuje wał odbioru mocy na poziomie 540 obrotów na minutę, co jest niezależne od prędkości jazdy, zapewniając efektywne cięcie na każdym biegu ciągnika i przy każdej prędkości. Prędkość robocza, przy której urządzenie pracuje, wynosi maksymalnie 15 km/h, a zapotrzebowanie mocy to 33 kW. Jest to zatem bardzo efektywna kosiarka o w miarę niskim poborze mocy.

Polskie, małe kosiarki rotacyjne 165 cm, takie jak Z-042, charakteryzują się niewielkim zapotrzebowaniem na moc, a więc też dużą uniwersalnością. Z taką kosiarką poradzi sobie nawet ciągnik mający poniżej 50 koni mechanicznych, taki jak Ursus C-330.
