Wibracje w Kosiarkach Rotacyjnych: Przyczyny i Rozwiązania

Wprowadzenie do Problemów z Wibracjami

Nadmierne wibracje urządzeń obrotowych, takich jak kosiarki rotacyjne, są wyraźnym sygnałem, że sprzęt nie działa prawidłowo. Sprzęt, który wykazuje nadmierne wibracje, najprawdopodobniej nie osiągnie oczekiwanej żywotności i może być źródłem nieplanowanych przestojów lub niebezpiecznych sytuacji. Dlatego ważne jest, aby znaleźć pierwotną przyczynę wibracji poprzez pomiar i analizę sygnałów wibracyjnych.

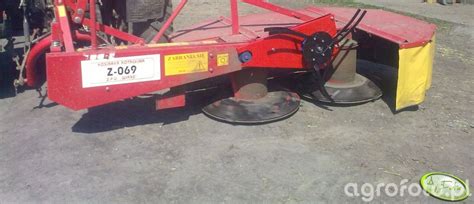

Przykładowo, użytkownik zakupił kosiarkę rotacyjną Z-178, która wykazywała dość spore wibracje podczas pracy z powodu wyrobionych tulejek napinacza, przez co koła pasowe były nie w osi. Drugą przyczyną było błoto i inne zanieczyszczenia w osłonach bębnowych przez dziurawe osłonki bębnów. Po rozebraniu kosiarki i wymianie łożysk, talerza oporowego oraz osłony bębnowej, pojawiły się problemy z luzami na kołach zębatych, a wałek wydawał się być lekko krzywy. Problem ten również wymagał dalszych regulacji.

Główne Przyczyny Wibracji w Kosiarkach Rotacyjnych

Uszkodzone lub Niewyważone Elementy Tnące

• Uszkodzone noże: Jedną z częstych przyczyn nadmiernych drgań kosiarki jest uszkodzenie noży. Może się tak zdarzyć, gdy nóż uderzy w jakiś obiekt podczas koszenia, na przykład w skałę. Przed ponownym użyciem kosiarki należy wymienić uszkodzone noże.
• Nieprawidłowo wyważone noże: Po wymianie lub ostrzeniu noży mogą się one okazać nieprawidłowo zamontowane w urządzeniu lub niewyważone, co powoduje drgania. Ostrzenie i wyważanie noży powinno zostać przeprowadzone przez centrum serwisowe, ponieważ nieprofesjonalnie naostrzone ostrze może szybko się stępić lub być niewyważone, co skutkuje nieprzyjemnymi wibracjami, nadmiernym hałasem i przeciążeniem całej kosiarki oraz konstrukcji silnika.

Ostra krawędź jest podstawą prawidłowego i łatwego koszenia. Tępy nóż ślizga się po trawie, źle kosi lub trawa jest na ziemi. Trawnik koszony tępym nożem ma wiele zadziorów, co powoduje szok. Zaleca się pozostawienie ostrza do specjalisty. Przed uruchomieniem kosiarki należy zawsze przeprowadzić wzrokową kontrolę noży, aby upewnić się, że urządzenie nie jest uszkodzone i można je bezpiecznie obsługiwać.

Problemy z Układem Napędowym i Przekładnią

• Wyrobione tulejki napinacza: W przypadku kosiarki rotacyjnej Z-178 wyrobione tulejki napinacza były przyczyną, przez co koła pasowe były nie w osi, co generowało spore wibracje.
• Zanieczyszczenia w osłonach bębnowych: Błoto i inne zanieczyszczenia w osłonach bębnowych, często spowodowane dziurawymi osłonkami bębnów, mogą prowadzić do niewyważenia obracających się elementów i w konsekwencji do drgań.

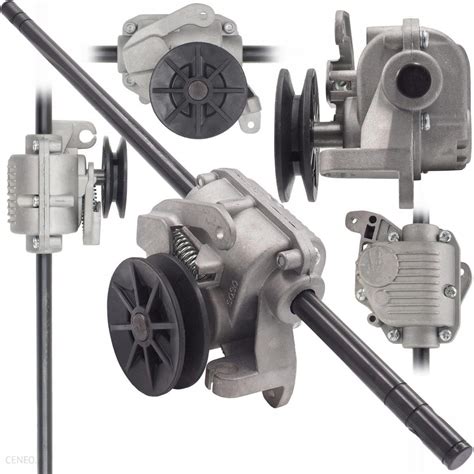

• Luzy na kołach zębatych i łożyskach: Luzy na kołach zębatych, gdzie jeden talerz obrócił się 3 cm zanim ruszył drugi, wskazują na problem z przekładnią. Zgrzyt obracając wałkiem za przystawkę może świadczyć o zajechanych łożyskach w przekładni.
• Uszkodzone lub zużyte zęby przekładni: Wibracje skrzyni biegów są często powodowane przez uszkodzone lub zużyte zęby przekładni. Gdy zazębienie obejmuje uszkodzony ząb, siła nie może być przenoszona tak, jak w przypadku innych zazębień. Jeśli ząb koła zębatego jest złamany, mniejsza siła może być przenoszona w tym punkcie cyklu.
• Uszkodzenie elementów tocznych (łożysk): Każda część łożyska wałeczkowego ma swoją własną częstotliwość, a uszkodzenie elementów tocznych może powodować wibracje. W przypadku łożysk ślizgowych, wibracje mogą być powodowane przez niedokładności w filmie olejowym; jeśli nie można utworzyć stabilnego filmu olejowego, może on pęknąć, powodując bicz olejowy lub wir olejowy.

Niewspółosiowość i Niewyważenie Ogólne

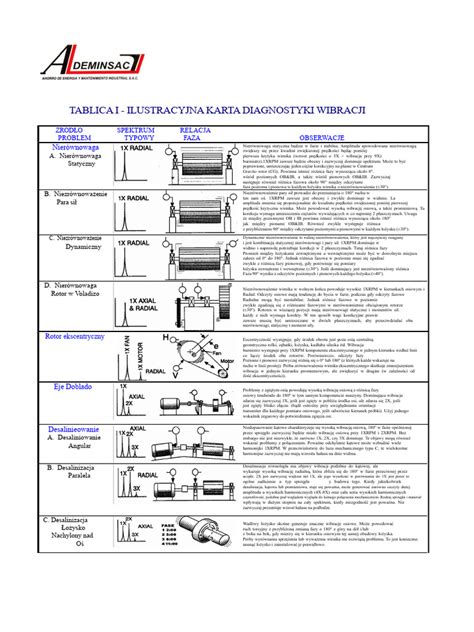

• Niewspółosiowość: Jest to stan, w którym linie środkowe wału są równoległe, ale nie znajdują się w jednej linii (niewspółosiowość równoległa, pozioma lub pionowa). Innym rodzajem jest niewspółosiowość kątowa, gdy wały stykają się w jednym punkcie, ale nie są równoległe (pozioma lub pionowa). Często występuje połączenie niewspółosiowości równoległej i kątowej.
• Niewyważenie: Gdy środek ciężkości obracającego się obiektu nie znajduje się dokładnie na linii środkowej, powoduje to niewyważenie maszyny, co skutkuje wibracjami. Niewyważenie statyczne ma miejsce, gdy oś środka ciężkości (oś bezwładności) nie jest zgodna ze środkiem obrotu (linia środkowa wału), a punkt ciężkości i środek ciężkości znajdują się w tej samej płaszczyźnie. Niewyważenie sprzężone pojawia się, gdy obracający się obiekt ma dwie lub więcej niewyważonych mas w różnych płaszczyznach, które są sobie równe w pozycji spoczynkowej. Oś masy głównej nie jest już równoległa do środka ciężkości, ale przecina oś środka ciężkości. Niewyważenie dynamiczne jest najczęstszym rodzajem niewyważenia i jest wynikiem niewyważenia statycznego i sprzężonego. Gdy maszyna jest niewyważona, może to spowodować uszkodzenie samej maszyny, fundamentu, rur itp.

Uszkodzenia Wałów i Elementów Konstrukcyjnych

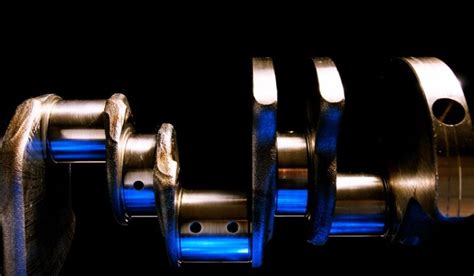

• Wygięty wał: Wygięty wał, na przykład wałek napędowy kosiarki rotacyjnej, powoduje nadmierne wibracje i wysoki hałas kosiarki. Drgania te powodują następnie zwiększone obciążenie całej kosiarki, uszkodzenie stawów, poluzowanie niektórych części kosiarki i zwiększone zużycie. Przyczyną wygiętego wału jest prawie zawsze uderzenie ostrza w twardy przedmiot.
• Luźne łożyska, śruby i korozja: Luźne łożyska, śruby i korozja mogą powodować nadmierne wibracje maszyny, a także zwiększone tarcie.
• Rezonans: Każda maszyna ma jedną lub więcej częstotliwości rezonansowych (częstotliwość drgań własnych). Gdy częstotliwość obrotów pokrywa się z częstotliwością rezonansową maszyny, następuje rezonans, który znacząco wzmacnia wibracje.

Niewłaściwa Obsługa i Konserwacja

• Koszenie wysokiej i mokrej trawy: Jeśli trawa jest wysoka i mokra, koszenie jest trudniejsze, a ustawienie niskiej wysokości koszenia może spowodować nadmierne drgania kosiarki z powodu zwiększonego obciążenia.
• Nieprawidłowe ustawienie wysokości koszenia: Jeśli kosiarka kosi zbyt nisko, co wymagało dalszych regulacji w przypadku kosiarki Z-178, może to prowadzić do uderzeń w grunt i wibracji.
• Brak regularnego czyszczenia: Nagromadzenie resztek trawy i brudu pod obudową kosiarki lub w osłonach bębnowych może zakłócać pracę ostrzy i obrotowych elementów, prowadząc do niewyważenia.
• Zaniedbana konserwacja: Zła i zaniedbana konserwacja zwykle prowadzi do nieodwracalnego uszkodzenia maszyny, co objawia się również wibracjami.

Rozwiązania Problemów z Wibracjami

Kontrola i Wymiana Elementów Tnących

Regularna konserwacja ostrzy kosiarki jest kluczowa dla efektywnego koszenia i zapobiegania wibracjom. Ostrzenie ostrzy powinno odbywać się co najmniej raz w sezonie lub częściej, jeśli zauważysz, że trawa jest szarpana zamiast równo cięta. Do ostrzenia użyj pilnika lub szlifierki, zachowując oryginalny kąt ostrza. Po zakończeniu ostrzenia sprawdź wyważenie ostrza, aby uniknąć wibracji podczas pracy kosiarki.

Jeśli ostrze jest wyraźnie uszkodzone, np. posiada głębokie wgniecenia lub pęknięcia, konieczna jest jego wymiana. Po każdym koszeniu warto oczyścić ostrza z resztek trawy, aby zapobiec korozji i nagromadzeniu się zanieczyszczeń.

Serwis Układu Napędowego i Przekładni

• Wymiana zużytych części: Wymiana tulejek ślizgowych, talerza oporowego, łożysk oraz osłony bębnowej, jak w przypadku kosiarki Z-178, jest niezbędna do eliminacji wibracji pochodzących z tych elementów.
• Czyszczenie: Dokładne czyszczenie osłon bębnowych z błota i innych zanieczyszczeń jest kluczowe dla przywrócenia równowagi obrotowych części.
• Kasowanie luzów: Luzy na kołach zębatych można skasować, podkładając blachę dystansową pod obudowę łożysk wałka poprzecznego. Należy zlokalizować, czy problem dotyczy zębatki, czy łożyska.
• Weryfikacja wałka: Należy sprawdzić, czy wałek nie jest lekko krzywy, a w razie potrzeby go wymienić, ponieważ wygięty wał nigdy nie będzie miał swojej pierwotnej wytrzymałości, a wymiana jest zazwyczaj najlepszą opcją.
• Wymiana łożysk: Zajechane łożyska w przekładni należy wymienić. Instrukcje i katalogi części są dostępne, aby ułatwić znalezienie odpowiednich komponentów.

Prawidłowa Regulacja Kosiarki

• Ustawienie wysokości koszenia: Wysokość koszenia można ustawić przy pomocy pierścieni dystansowych montowanych na bębnie roboczym, między piastą a talerzem oporowym. Jeśli kosiarka kosi zbyt nisko, należy eksperymentować z ustawieniem łącznika centralnego, aby pochylając kosiarkę do przodu, zmniejszyć wysokość koszenia tylko do pewnego momentu.
• Regulacja prawego wieszaka: Prawy wieszak ustawia się, stawiając kosiarkę w położeniu roboczym na równym terenie. Bolec w podłużnym otworze w płaskowniku nad korytem powinien być w połowie jego długości. Jeśli nie jest, należy skrócić lub wydłużyć prawy wieszak.
• Kopiowanie terenu: Kosiarka powinna być tak ustawiona, żeby "pływała" po łące, tzn. żeby miała możliwość kopiowania terenu. Ustawienie "na sztywno" ma sens tylko w przypadku idealnie równego terenu. Kosiarkę ustawia się tak, żeby kołek ogranicznika był w połowie cięgna kosiarki.
• Koła zębate ze skośnym zębem: Opłaca się płacić podwójnie za koła ze skośnym zębem, ponieważ zapewniają ciszej i na pewno dłuższą pracę.

Ogólna Konserwacja i Zapobieganie

Problemy z wygiętym wałem można uniknąć przede wszystkim poprzez unikanie jakiegokolwiek uderzenia ostrza w twardy przedmiot. Jeśli tak się stanie, należy natychmiast przerwać pracę, sprawdzić, czy klin nie został przecięty i w razie potrzeby wymienić go na nowy. Wskazane jest również, aby kosiarka została sprawdzona przez specjalistyczny warsztat pod kątem wygięcia wału. Regularna konserwacja i kontrola tych elementów pozwala na wczesne wykrycie i naprawę awarii sprzętu, zapewniając efektywną pracę kosiarki.

Dbanie o kosiarkę to nie tylko bieżące naprawy, ale także prawidłowe użytkowanie i przechowywanie. Należy regularnie sprawdzać stan paska napędowego, upewniać się, że koła napinające obracają się płynnie i bez oporów oraz czy linka napędu nie jest zerwana lub zablokowana. Regularnie kontroluj stan kółek kosiarki, ponieważ zużyte lub uszkodzone kółka mogą utrudniać manewrowanie i prowadzić do nierównego koszenia.
