Przekładnie Mechaniczne: Rodzaje, Działanie i Zastosowanie

Przekładnie mechaniczne są kluczowymi elementami każdego układu napędowego i znajdują zastosowanie praktycznie w każdej maszynie, urządzeniu czy gadżecie. Odgrywają istotną rolę w budowie maszyn, umożliwiając efektywne przenoszenie energii i dostosowywanie parametrów ruchu do konkretnych potrzeb.

Cel i Funkcje Przekładni Mechanicznych

Przekładnie mechaniczne to mechanizmy, za pośrednictwem których jesteśmy w stanie przenosić energię, przy jednoczesnej zmianie prędkości i momentu. Dodatkowo umożliwiają one zmianę kierunku ruchu obrotowego i dopasowanie go do potrzeb. Przekładnie pozwalają również na przenoszenie energii na odległość. Kolejną bardzo pomocną funkcją jest możliwość zmiany rodzaju ruchu: z obrotowego na liniowy i odwrotnie.

Kluczowe Parametry Przekładni

Przełożenie jest podstawowym i wyjściowym parametrem charakteryzującym przekładnie. Jest to wartość bezwymiarowa - zwykła liczba. Przełożenia te są od siebie całkowicie zależne i wynikają z odpowiednich przekształceń wzorów. W zależności od jej wartości przekładnie pracują na dwa różne sposoby: jako reduktory bądź multiplikatory.

Przełożenie Kinematyczne

Przełożenie kinematyczne tworzy stosunek prędkości kątowej bądź obrotowej koła napędzającego do prędkości kątowej koła napędzanego. Parametr ten określa, jak zmienia się prędkość obrotowa między wałem napędowym a napędzanym.

Wzór na przełożenie kinematyczne za pomocą stosunku prędkości kątowych kół przekładni:

i = ω1 / ω2

przy czym:

• ω1 - prędkość kątowa koła napędzającego przekładni (wału napędowego)
• ω2 - prędkość kątowa koła napędzanego przekładni (wału napędzanego)

Analogicznie, stosunek prędkości kątowych można zastąpić stosunkiem prędkości obrotowych:

i = n1 / n2

przy czym:

• n1 - prędkość obrotowa koła napędzającego przekładni (wału napędowego)
• n2 - prędkość obrotowa koła napędzanego przekładni (wału napędzanego)

Przełożenie Geometryczne

Do określenia przełożenia geometrycznego przekładni oblicza się stosunek parametrów geometrycznych kół: napędzającego i napędzanego. Parametrami tymi mogą być średnice podziałowe w przypadku kół zębatych, bądź skuteczne w przypadku kół pozbawionych zębów.

Wzór na przełożenie geometryczne za pomocą stosunku średnicy kół przekładni:

i = d2 / d1

przy czym:

• d1 - średnica koła napędzającego przekładni (wału napędowego)
• d2 - średnica koła napędzanego przekładni (wału napędzanego)

Przełożenie geometryczne tworzy również stosunek liczby zębów poszczególnych kół zębatych przekładni. Taki stosunek bardzo często stosuje się w przypadku, gdy mamy do czynienia z przekładniami zębatymi:

i = z2 / z1

przy czym:

• z1 - ilość zębów na kole zębatym napędzającym przekładni (wał napędowy)
• z2 - ilość zębów na kole zębatym napędzanym przekładni (wał napędzany)

Przełożenie Dynamiczne

Przełożenie dynamiczne to stosunek momentu obrotowego na kole napędzającym do momentu obrotowego występującego na kole napędzanym.

Wzór na przełożenie dynamiczne za pomocą stosunku momentów obrotowych kół przekładni:

i = M2 / M1

przy czym:

• M1 - moment obrotowy koła napędzającego przekładni (wału napędowego)
• M2 - moment obrotowy koła napędzanego przekładni (wału napędzanego)

Reduktor a Multiplikator

Aby przekładnia pracowała jako reduktor, przełożenie musi spełniać warunek: i > 1. Oznacza to, że w przekładniach - reduktorach prędkość kątowa koła zębatego (wału) napędowego jest większa od prędkości kątowej koła zębatego (wału) napędzanego. Ostatecznie prędkość kątowa na „wyjściu” (wale napędzanym) maleje, natomiast na wyjściu dochodzi do wzrostu wartości momentu. Redukcja prędkości na wyjściowym wale sprawia, że taki układ nazywamy reduktorem.

W przypadku, gdy i < 1, mamy do czynienia z przekładnią pracującą jako multiplikator. Oznacza to, że prędkość kątowa koła zębatego (wału) napędowego jest mniejsza od prędkości kątowej koła zębatego (wału) napędzanego. Prędkość kątowa na „wyjściu” (wale napędzanym) rośnie, a na wyjściu dochodzi do zmniejszenia wartości momentu. Multiplikacja (zwiększenie) prędkości na wyjściowym wale sprawia, że taki układ nazywamy multiplikatorem.

Charakterystyka Użytkowa Przekładni Mechanicznych

Dobór przekładni mechanicznych jest scharakteryzowany przez wartości cech użytkowych, takich jak prędkości, przełożenie, przenoszona moc i sprawność. Konstruktor bez zrozumienia tych zależności będzie miał utrudniony dobór przekładni w projektach.

Prędkości

Ruch obrotowy kół przekładni można opisać przez podanie prędkości kątowej (ω), obrotowej (n) lub obwodowej (v) danego koła. Relacje między tymi prędkościami są kluczowe w projektowaniu.

Moment Obrotowy Przekładni Mechanicznej

Następną wielkością charakterystyczną dla przekładni mechanicznych jest przenoszony moment obrotowy. Wartość momentu obrotowego na każdym wale i kole oblicza się:

M = (P * 9550) / n

gdzie:

• M - moment obrotowy [N·m]
• P - moc [kW]
• n - prędkość obrotowa [obr/min]

Z tego wzoru wynika, że stosując silnik wysokoobrotowy, uzyskuje się na jego wale nieduży moment, co pozwala na minimalizację wymiarów silnika, a pośrednio również na minimalizację wymiarów przekładni stosowanych na pierwszych stopniach.

Sprawność Mechaniczna Przekładni

Podczas przenoszenia mocy z wału czynnego na wał bierny powstają straty energii, spowodowane oporami tarcia, poślizgiem itp. Zatem moc P2 na wale biernym jest mniejsza od mocy P1 na wale czynnym. Stosunek mocy P2 do P1 nazywamy sprawnością mechaniczną η.

Sprawność pojedynczych przekładni mechanicznych jest wysoka (η = 0,95 ÷ 0,99), co jest jedną z ich zalet. Wyjątek stanowią przekładnie samohamowne, w których sprawność jest niewielka (η < 0,5). Sprawność całkowita przekładni złożonych wielostopniowych jest równa iloczynowi sprawności przekładni pojedynczych.

Rodzaje Przekładni Mechanicznych

Istnieje wiele rodzajów przekładni mechanicznych. Każde z nich różni się elementami składowymi, kształtami lub umiejscowieniem jednego elementu względem drugiego. Dzięki różnym kombinacjom geometrii elementów, mamy dostępne wiele ciekawych rozwiązań konstrukcyjnych.

Przekładnie Cierne

Przekładnie cierne to takie, w której elementy są dociskane w taki sposób, aby pomiędzy nimi wytworzyła się odpowiednia siła tarcia, za pośrednictwem której przekazywany jest ruch.

W omawianym przypadku pracują dwa koła (1 i 2). Koło pierwsze (1) obracając się, przy odpowiednim docisku w prawo, tworzy siłę tarcia na powierzchni styku koła drugiego (2), dzięki czemu uzyskujemy ruch obrotowy na kole drugim (2). Przełożenie takiej przekładni określa się np. przez stosunek średnic kół.

Przekładnie Cięgnowe

Przekładnie cięgnowe to przekładnie mechaniczne, dzięki którym jesteśmy w stanie oddalić na pewną odległość oś napędzającą od osi napędzanej. Tą zaletę uzyskujemy dzięki zastosowaniu elementu pośredniczącego między jednym kołem a drugim, nazywanego cięgnem. Cięgnem może być pasek, łańcuch lub lina. W zależności od rodzaju użytego cięgna, przekładnie cięgnowe dzielą się na pasowe, łańcuchowe i linowe.

Przekładnie Pasowe

Powszechnym rozwiązaniem jest zastosowanie cięgna jako pasek elastyczny, o różnych kształtach. Opasa się nim wszystkie koła tworzące przekładnię, a ruch obrotowy kół napędzanych otrzymuje się dzięki sile tarcia występującej pomiędzy powierzchnią paska a opasanego koła.

Przełożenie teoretyczne możemy określić jako stosunek prędkości kątowej koła napędowego do napędzanego, lub wykorzystując średnice skuteczne, analogicznie do wzorów kinematycznych i geometrycznych.

Sprawność przekładni pasowych: Warto podkreślić, że wzory te dotyczą przełożenia teoretycznego. Przełożenie rzeczywiste ma inną wartość względem teoretycznego ze względu na straty mechaniczne układu. W przekładniach pasowych straty te są spowodowane powszechnie występującym poślizgiem pasa po powierzchni roboczej koła, co powoduje, że ich sprawność jest dosyć niska w porównaniu do innych rodzajów przekładni.

Zalety przekładni pasowych to prosta i tania konstrukcja, brak podatności na ewentualne drgania, precyzyjny i płynny ruch oraz równomierne rozłożenie ciężaru. Dodatkowo nie wymagają smarowania i cechuje je niski poziom wrażliwości na błędy przy rozstawieniu osi wałów.

Przekładnie Pasowe Zębate

W przekładniach cięgnowych stosuje się nie tylko paski elastyczne, ale też zębate. Takie rozwiązanie zwiększa sprawność, ponieważ przełożenie uzyskuje się dzięki zazębianiu się zębów paska z zębami kół. Wartość przełożenia określa się tak samo, jak w przypadku pasków elastycznych.

Przekładnie Łańcuchowe

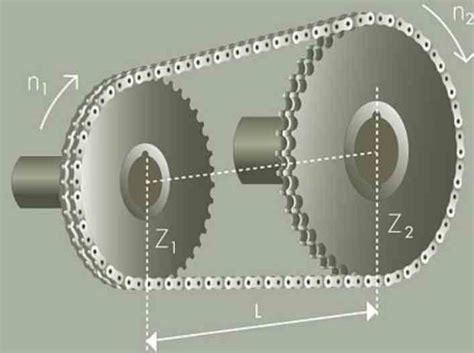

Kolejnym elementem, który może być wykorzystany jako cięgno, jest łańcuch. Takie rozwiązanie definiuje przekładnię jako przekładnię łańcuchową. W takim rozwiązaniu mamy do dyspozycji koła zębate, a kształt ich zębów jest specjalnie wykonany tak, aby zazębiały się z ogniwami łańcucha, jednocześnie przenosząc napęd. Zaletą przekładni łańcuchowych jest fakt, że pracują one bez poślizgu, co znacznie zwiększa sprawność. Do obliczenia przełożenia przekładni łańcuchowych stosuje się takie same wzory, jak dla przekładni cięgnowych pasowych, z dodatkową możliwością wykorzystania stosunku liczby zębów kół.

Przekładnie Linowe (Kablowe)

Idea takich przekładni polega na tym, że elementem cięgnowym jest lina (kabel). Przekładnie tego typu nie są tak powszechnie używane, jak inne rozwiązania, jednak często znajdują zastosowanie w różnego rodzaju urządzeniach elektrycznych, w których wymagana jest duża kompaktowość lub specjalne zastosowania, np. w robotach haptycznych.

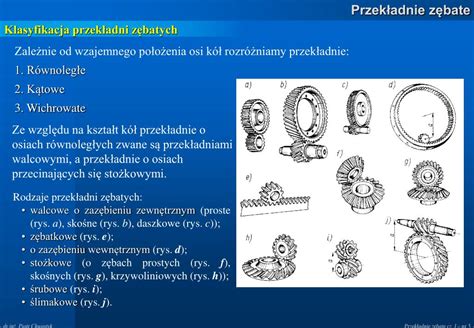

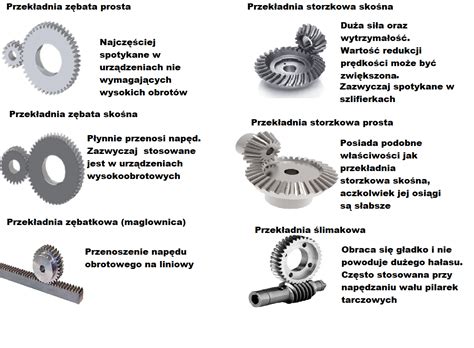

Przekładnie Zębate

Przekładnie zębate to przekładnie mechaniczne, w których główną rolę odgrywają elementy uzębione, takie jak koła zębate, czy w szczególnym przypadku listwy zębate. Co ważne, przekładnie te pracują w kilku konfiguracjach, które wpływają m.in. na kierunek ruchu obrotowego oraz całkowitą sprawność mechanizmu przekładni.

Przekładnie Walcowe (o zazębieniu zewnętrznym)

Jednym z podstawowych rodzajów przekładni zębatych są przekładnie mechaniczne walcowe, które tworzą proste walcowe koła zębate, których praca opiera się na zazębianiu się poszczególnych kół zębatych. Przekazywanie ruchu obrotowego w tym przypadku nie odbywa się na zbyt dużych odległościach, ponieważ odległość osi obrotu kół wchodzących w skład przekładni zębatej zależy od ich promieni:

a = r1 + r2

przy czym:

• a - odległość pomiędzy osiami kół zębatych przekładni zębatej
• r1 - promień pierwszego koła zębatego przekładni zębatej
• r2 - promień drugiego koła zębatego przekładni zębatej

Zatem, jeśli chcemy przekazywać ruch na większą odległość za pomocą przekładni zębatej walcowej, trzeba do tego dużych promieni kół, co zwiększa jej gabaryty. Stąd też ten rodzaj przekładni stosuje się do pracy na krótszych odległościach międzyosiowych.

Przekładnie zębate są bardzo powszechnym mechanizmem, stosowanym w prawie każdym mechanicznym urządzeniu. Często też stosuje się je jako jeden ze stopni przekładni wielostopniowych (złożonych z kilku rodzajów przekładni). Przełożenie przekładni jednostopniowych oblicza się korzystając ze wszystkich wymienionych wzorów na przełożenie: stosunek liczby zębów kół, średnic podziałowych, momentów obrotowych, prędkości kątowych lub prędkości obrotowych.

Przekładnie Zębate o Zazębieniu Wewnętrznym

Ciekawym przypadkiem jest rozwiązanie, w którym jedno z kół wchodzących w skład przekładni mechanicznej jest wyposażone w uzębienie wewnętrzne. Koła takie w praktyce mogą pracować na dwa sposoby: ich osie obrotu mogą być sztywne (nieruchome) lub ruchome. W przypadku, gdy jedna z osi jest ruchoma, oznacza to, że po wprowadzeniu w ruch obrotowy jedno koło obiega drugie. Wówczas koło ruchome nazywa się satelitą, a koło nieruchome kołem centralnym.

Satelita jest wprawiona w ruch złożony, powstający z połączenia ruchu obrotowego wokół własnej osi i ruchu obrotowego wokół osi nieruchomego koła centralnego. Jest to podstawa pracy przekładni planetarnych.

Przekładnie Zębate Stożkowe

Kolejnym rozwiązaniem jest zastosowanie kół stożkowych. Wówczas przekładnię zębatą można nazwać przekładnią stożkową. Taka konfiguracja jest stosowana przeważnie w sytuacjach, gdzie zależy nam na przekazywaniu ruchu obrotowego pod kątem (najczęściej 90 stopni), tzn. gdy oś obrotu jednego koła jest nierównoległa (prostopadła) do osi koła drugiego zębatego. Przełożenie przekładni zębatych stożkowych oblicza się tak samo, jak przełożenia zwykłych przekładni zębatych.

Przekładnie Zębate Ślimakowe

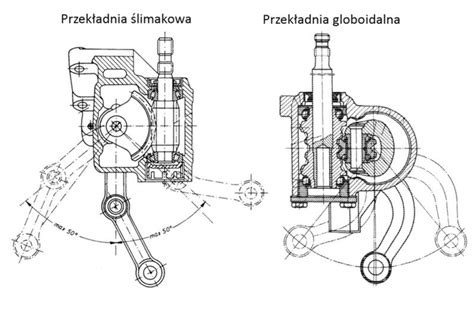

Interesującym rozwiązaniem, które również umożliwia przekazywanie ruchu pod kątem, jest przekładnia ślimakowa. Mechanizm taki składa się ze ślimaka, który tworzy nagwintowany wałek, oraz ślimacznicy (koła ślimakowego) - koła zębatego z zębami śrubowymi, wklęsłymi w przekroju wzdłużnym. Przekładnie ślimakowe charakteryzują się dużą redukcją prędkości oraz wysokim momentem obrotowym, a także często posiadają właściwości samohamowności.

Przekładnie Planetarne (Obiegowe)

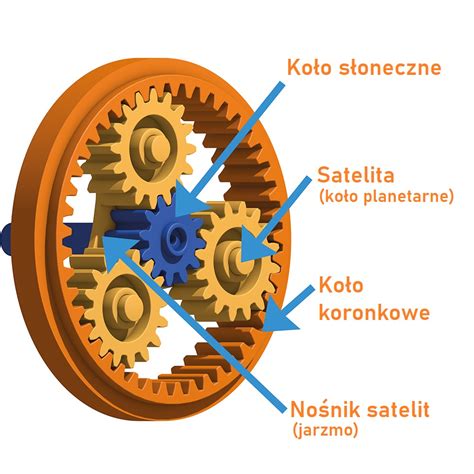

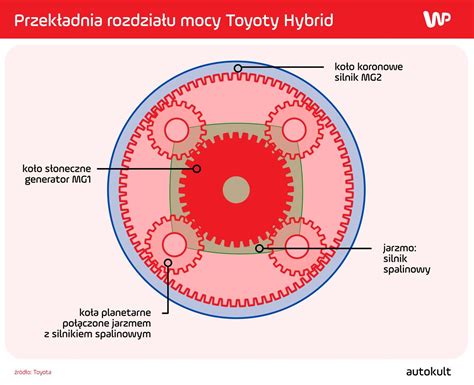

Przekładnie planetarne składają się z koła zębatego centralnego (słońca), wokół którego umieszczone są mniejsze koła zębate (planety) oraz pierścienia zewnętrznego z uzębieniem wewnętrznym. Koła planetarne krążą wokół koła centralnego, co powoduje złożoną zmianę prędkości i momentu siły. Dzięki swojej konstrukcji, przekładnie planetarne mogą przenosić większe obciążenia przy mniejszych rozmiarach, co czyni je idealnymi do zastosowań wymagających wysokiej mocy w kompaktowej obudowie.

Zastosowanie Przekładni Mechanicznych

Przekładnie mechaniczne towarzyszą nam w różnych dziedzinach życia, od prostych narzędzi po zaawansowane maszyny przemysłowe i rolnicze.

W Maszynach Rolniczych (Siewniki, Rozrzutniki)

Przekładnie są jednymi z najważniejszych elementów mechanicznych w maszynach rolniczych, pełniąc funkcję umożliwiającą przekazywanie mocy z silnika na różne układy robocze, jak na przykład koła, narzędzia robocze czy napędy pomocnicze. W dzisiejszym rolnictwie, które wymaga precyzyjnych i wydajnych maszyn, rola przekładni w zapewnianiu płynności pracy, efektywności paliwowej oraz trwałości sprzętu staje się nieoceniona.

Przekładnie w maszynach rolniczych pełnią zasadniczą rolę w dostosowywaniu prędkości obrotowej silnika do potrzeb poszczególnych podzespołów maszyny. W zależności od zastosowania, przekładnie mogą zmieniać moment obrotowy, prędkość obrotową, a także kierunek obrotów. Przekładnie stosowane w rolnictwie muszą charakteryzować się odpornością na trudne warunki pracy, wysokie obciążenia i wibracje.

Rodzaje przekładni w maszynach rolniczych

W zależności od konstrukcji maszyny rolniczej oraz wymagań dotyczących jej pracy, stosuje się różne rodzaje przekładni:

• Przekładnie pasowe: Najczęściej stosowane w rozrzutnikach obornika, charakteryzują się prostą konstrukcją.
• Przekładnie łańcuchowe: Bardziej wytrzymałe i mniej podatne na zużycie niż pasy, zapewniają stabilny transfer napędu w cięższych warunkach.
• Przekładnie zębate: Wykorzystywane w zaawansowanych rozrzutnikach obornika, oferują precyzyjne sterowanie momentem obrotowym i prędkością obrotową, są trwałe, choć droższe.
• Przekładnie ślimakowe: Stosowane w modelach wymagających dużych przełożeń i precyzyjnego sterowania.
• Przekładnie kątowe: Popularne w maszynach rolniczych wykorzystujących napędy wielozadaniowe, takich jak kosiarki czy maszyny do zbioru plonów.
• Przekładnie zmiennoprzełożeniowe (CVT): Umożliwiają płynną zmianę prędkości obrotowej, co pozwala na bardziej elastyczne dostosowanie parametrów pracy do warunków polowych, zwiększając efektywność paliwową.

Korzyści i Wyzwania

Zastosowanie odpowiedniej przekładni w maszynach rolniczych, takich jak siewniki czy rozrzutniki, przynosi szereg korzyści:

• Precyzyjne sterowanie prędkością: Przekładnia umożliwia precyzyjne dostosowanie prędkości rozrzutu lub siewu, co jest kluczowe w celu uzyskania równomiernego nawożenia lub wysiewu nasion.
• Optymalizacja wydajności paliwowej: Dzięki przekładni możliwe jest bardziej efektywne wykorzystanie mocy ciągnika, co skutkuje zmniejszeniem zużycia paliwa.
• Zwiększenie trwałości maszyny: Przekładnia pomaga rozłożyć obciążenia mechaniczne równomiernie na elementy robocze maszyny, co przyczynia się do dłuższej trwałości całej maszyny.

Jednakże, nawet najlepiej zaprojektowane przekładnie mogą napotkać problemy. Z czasem przekładnia może ulegać zużyciu, zwłaszcza w przypadku maszyn pracujących w trudnych warunkach. Konieczna jest regularna konserwacja. Koszt zakupu i napraw zaawansowanych przekładni może być również barierą.

W kontekście siewników, kluczowe jest precyzyjne sterowanie dawką wysiewu. Problemy z regulacją przekładni bezstopniowej w siewniku mogą prowadzić do nieprawidłowego wysiewu, np. gdy dawka zmienia się samoczynnie. Często rolnicy dokonują próbnego wysiewu, aby dostosować dawkę do konkretnego materiału siewnego. Należy pamiętać, że wilgotna ziemia lub oklejone koła siewnika mogą wpływać na rzeczywistą dawkę wysiewu, nawet jeśli ustawienia przekładni są zgodne z tabelą.

Przekładnia Norton

W materiałach dotyczących maszyn rolniczych i tokarek pojawia się również wzmianka o przekładni Norton. Jest to rodzaj przekładni zębatej, która umożliwia uzyskanie szerokiego zakresu prędkości obrotowych i posuwów, niezbędnych do obróbki metali. W siewnikach przekładnia Norton również pozwala na precyzyjne sterowanie dawką wysiewu. Występowanie zapotrzebowania na części zamienne do przekładni Norton wskazuje na jej obecność w starszych maszynach, które wciąż są w użyciu. Brak dostępności lub trudność w odtworzeniu specyficznych kół zębatych może stanowić wyzwanie.

W Tokarkach

W tokarkach, zwłaszcza w kontekście domowych lub amatorskich konstrukcji, pojawia się często konieczność regulacji obrotów wrzeciona. Przykładowo, przy toczeniu małych detali obroty rzędu 1100 obr/min mogą być odpowiednie, ale przy większych średnicach (np. 80 mm) takie obroty mogą prowadzić do przegrzewania się i palenia noży HSS. Potrzebne są wówczas niższe prędkości obrotowe, np. ok. 500 obr/min lub nawet niższe.

Aby uzyskać zmienne prędkości obrotowe, stosuje się różne rozwiązania:

• Wielostopniowe przekładnie pasowe: Pozwalają na uzyskanie kilku stałych przełożeń poprzez zmianę konfiguracji pasków i kół pasowych.
• Skrzynie biegów: Często adaptuje się skrzynie biegów z samochodów, które oferują wiele przełożeń. Kluczowe jest odpowiednie zamontowanie kół pasowych na wałkach skrzyni, np. poprzez spawanie specjalnych tarcz zabierakowych lub obróbkę wałków. Należy jednak pamiętać o konieczności smarowania przekładni, nawet jeśli jej oryginalna obudowa jest częściowo usunięta.
• Silniki dwubiegowe: Zastosowanie silnika dwubiegowego w połączeniu z przekładnią pasową (nawet na dwa przełożenia) może dać na wyjściu cztery różne prędkości, co znacznie zwiększa wszechstronność tokarki.

Ważne jest, aby napęd nie wyłączał się w czasie toczenia, co mogłoby skutkować uszkodzeniem narzędzia. Dlatego elementy zatrzaskowe na wodzikach skrzyni biegów są istotne dla utrzymania biegu.

W Robotyce i Automatyce Przemysłowej

Przekładnie kątowe, nazywane również przekładniami zębatymi kątowymi, są kluczowym elementem w dziedzinie robotyki i automatyki przemysłowej. Umożliwiają one zmianę kierunku przekazywanego ruchu mechanicznego, co jest niezbędne w wielu aplikacjach wymagających precyzyjnej kontroli i manipulacji ruchem.

Przekładnie Kątowe

Przekładnia kątowa to mechanizm składający się z dwóch zębatek, które są umieszczone pod kątem względem siebie, najczęściej pod kątem 90 stopni. Dzięki temu możliwe jest przekazywanie ruchu obrotowego z jednej osi na inną, która jest do niej prostopadła. Rodzaje przekładni kątowych obejmują:

• Przekładnie stożkowe: Mają stożkowy kształt zębów i są najczęściej stosowane do przenoszenia ruchu pod kątem 90 stopni.
• Przekładnie ślimakowe: Składają się z koła ślimakowego i ślimaka, które umożliwiają przekazywanie ruchu z jednej osi na drugą pod kątem 90 stopni. Charakteryzują się dużą redukcją prędkości oraz wysokim momentem obrotowym.
• Przekładnie planetarne: Choć nie są typowymi przekładniami kątowymi, w niektórych konfiguracjach mogą działać jako przekładnie kątowe.

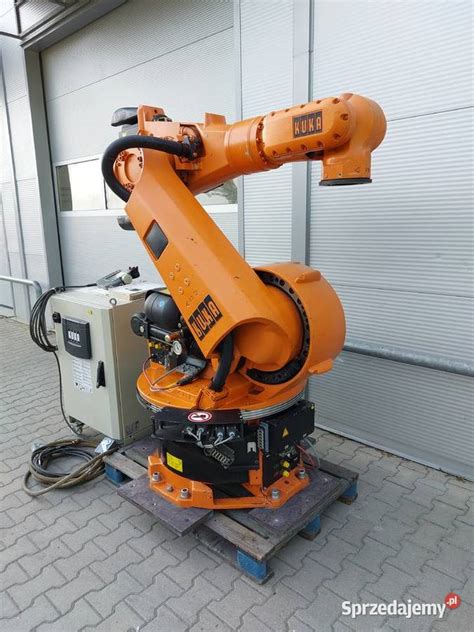

Zastosowania przekładni kątowych w robotyce obejmują manipulatory robotyczne, gdzie są kluczowym elementem konstrukcji, oraz roboty mobilne, w których wykorzystywane są do napędzania kół i gąsienic. W automatycznych magazynach, gdzie roboty są odpowiedzialne za transport towarów, przekładnie kątowe odgrywają kluczową rolę.

W automatyce przemysłowej przekładnie kątowe są szeroko stosowane w systemach transportowych w fabrykach i magazynach, w maszynach CNC (Computer Numerical Control) do precyzyjnego sterowania ruchami narzędzi, a także są integralnym elementem linii produkcyjnych, gdzie umożliwiają synchronizację i koordynację ruchów różnych części maszyn.

Konserwacja i Perspektywy Rozwoju

Aby przekładnia mogła skutecznie pracować przez długi czas, wymaga odpowiedniej konserwacji i regularnej wymiany oleju. Stosowanie odpowiedniego oleju w przekładni jest kluczowe dla zapewnienia jej długotrwałej sprawności. Brak dbałości o smarowanie, przegrzewanie czy zanieczyszczenie układów może prowadzić do ich uszkodzenia i kosztownych napraw.

Przyszłość przekładni mechanicznych, w tym kątowych, w robotyce i automatyce przemysłowej wygląda obiecująco. Rozwój technologii materiałowych oraz zaawansowanych technik produkcji umożliwia tworzenie coraz bardziej wydajnych i trwałych przekładni. Ponadto, rosnące zapotrzebowanie na automatyzację procesów przemysłowych i rozwój robotyki stymulują innowacje w dziedzinie przekładni. Nowoczesne technologie, takie jak automatyczne systemy sterowania, napędy hybrydowe i elektryczne, coraz częściej znajdują zastosowanie, co może również wpłynąć na ewolucję przekładni, w tym w kontekście maszyn autonomicznych w rolnictwie.
