Sprawny i precyzyjny układ kierowniczy jest kluczowym elementem każdego samojezdnego traktorka ogrodowego, umożliwiającym efektywne prowadzenie maszyny. Bez jego prawidłowego funkcjonowania sterowanie kosiarką staje się niemożliwe, co może znacznie wydłużyć czas pracy ogrodowej.
Budowa i działanie układu kierowniczego traktorka-kosiarki
Układ kierowniczy kosiarki odpowiada za precyzyjne prowadzenie maszyny i utrzymanie właściwego toru jazdy. Jego konstrukcja różni się w zależności od typu urządzenia, lecz w większości modeli bazuje na połączeniu wałka kierowniczego, przekładni, drążków oraz elementów łożyskowania. Każdy z tych komponentów odgrywa określoną rolę, a ich prawidłowe współdziałanie wpływa na płynność skrętu i stabilność podczas pracy.
W praktyce system kierowniczy musi przenosić ruch obrotowy z kierownicy na koła w sposób płynny i bez opóźnień. Dlatego tak istotna jest precyzja wykonania oraz odpowiednie smarowanie elementów ruchomych. W skład układu wchodzą również części zabezpieczające i dystansowe, które ograniczają zużycie materiałów oraz chronią przed wibracjami.
Niezależnie od tego, jaki układ kierowniczy traktorka kosiarki wymaga naprawy, potrzebne są odpowiednie części. Warto zauważyć, że układ kierowniczy traktorka kosiarki może się różnić w zależności od modelu i producenta, np. układ kierowniczy traktorka MTD, układ kierowniczy traktorka Husqvarna czy Stiga.

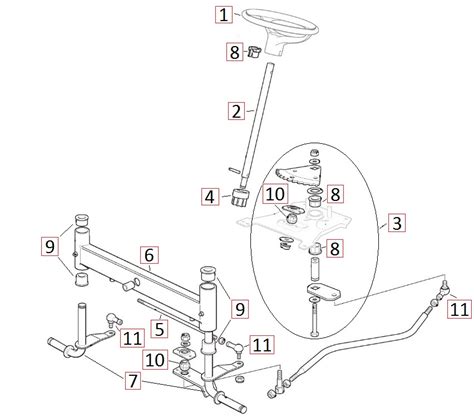

Kluczowe elementy układu kierowniczego
- Kierownica: Jest to główne narzędzie, które służy do sterowania traktorkiem kosiarką.
- Wałek kierowniczy (kolumna kierownicza traktorka): Wałek kierowniczy jest połączony z drążkiem kierowniczym i przenosi ruch obrotowy. Przykładem jest wałek kolumny kierowniczej MTD 7380919.
- Maglownica (przekładnia kierownicy): Jest to element odpowiedzialny za zmianę ruchu obrotowego na ruch liniowy.
- Zębatka układu kierowniczego: Połączona z maglownicą, przekazuje ruch na drążek. Przykłady to zębatka układu kierowniczego John Deere X115R X135R X155R GX20053 oraz zębatka układu kierowniczego kosiarki traktorka MTD 717-1554 13360.
- Drążek kierowniczy: Jest to pręt mocowany do belki przedniej traktorka. Przykłady to drążek kierowniczy do kosiarki.
- Zwrotnice do traktorka: Są przymocowane po bokach do przedniej belki traktorka i połączone między sobą drążkiem kierowniczym.
- Końcówka drążka kierowniczego: Przykładem jest końcówka drążka kierowniczego MTD 7230448A oraz przegub kulowy drążka kierowniczego traktorka MTD 7230156 245027 9230156.
Specyficzne rozwiązania w układach kierowniczych
Niektóre modele traktorków Husqvarna posiadają wspornik układu kierowniczego, który trzyma wałek i jest elementem maglownicy. Występują także modele kosiarek, w szczególności traktorki Stiga Park, które nie mają skrętnej osi przedniej. Ich sterowanie, a w zasadzie skręcanie, polega na "łamaniu traktorka w pół". Poza wymienionymi wyżej elementami układu kierowniczego posiadają one jeszcze linkę układu kierowniczego, która od kolumny kierowniczej traktorka biegnie aż do koła skrętnego w połowie kosiarki samojezdnej i jest końcówkami przymocowana z prawej i lewej strony tego koła. Przykładem jest linka sterownicza 990 mm prawa Stiga Park traktorek kosiarka 1134-2817-02 oraz linka sterownicza 945 mm lewa Stiga Park traktorek kosiarka 1134-2817-01. Linka układu kierowniczego sterownicza 1080 mm Husqvarna traktorek kosiarka 577199901 501604801 506589101 to kolejny przykład. Linka sterownicza kierownicza 2905 mm Stiga Park Villa 1134-9022-01 1134-2032-01 również znajduje zastosowanie w niektórych modelach.
Inne komponenty wspierające układ kierowniczy i koszenia
Tuleje i łożyska
Tulejka wałka kierowniczego odpowiada za stabilne prowadzenie osi kierownicy w obudowie kosiarki lub traktorka ogrodowego. Jej zadaniem jest eliminacja luzów roboczych, które mogłyby prowadzić do opóźnionej reakcji na skręt lub nierównego prowadzenia maszyny. Wykonana z tworzywa technicznego, brązu lub kompozytu ślizgowego, tulejka musi charakteryzować się wysoką odpornością na zużycie oraz zdolnością do pracy w warunkach tarcia bez dodatkowego smarowania. Przykładem jest tuleja podkładka wałka kolumny kierowniczej do MTD CUB CADET 741-0656 oraz tuleja kolumny kierownicy Husqvarna 532155106 532155099. Tuleja panewka sworznia Stiga 3250406240 oraz tulejka 19x35x25,5 mm Murray 491334 913334 338513 to inne warianty tego elementu. Tulejka półosi MTD 7410340 9410340 19,1x25,4x25,4mm również odgrywa ważną rolę.

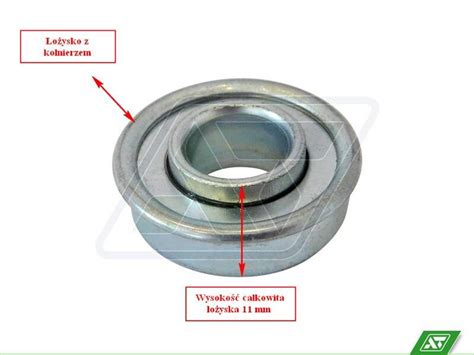

Łożysko koła kosiarki odpowiada za płynny obrót osi jezdnej oraz stabilne prowadzenie maszyny w czasie pracy. Łożyska kół do kosiarek to niewielkie, ale bardzo ważne elementy w kosiarce. Ich awaria może prowadzić do poważnych problemów, takich jak zablokowanie kół, stukania i drgania, a nawet uszkodzenie innych elementów kosiarki. Łożysko koła kosiarki 12,7x28,6x11 mm to popularny model tego komponentu. Inne przykłady to łożysko koła kosiarki 12,7x28,6x11mm 91102-960-010 91102-960-003 oraz łożysko koła John Deere 35x19x12,7 AM127304.
Elementy ochronne i prowadzące
Kapturek łożyska koła to niewielki, ale istotny element zabezpieczający wnętrze łożyska przed kurzem, wilgocią i innymi zanieczyszczeniami. Jego obecność zapobiega przedostawaniu się brudu do środka, co wydłuża żywotność łożysk i zmniejsza ryzyko ich zatarcia. Przykładem jest kapturek łożyska koła Castel Garden Stiga 1221102300 44mm.
Rolka wiodąca kosiska pełni funkcję elementu podpierającego i prowadzącego przednią część agregatu tnącego. Utrzymuje odpowiednią wysokość kosiska nad podłożem, co zapobiega przypadkowemu uderzeniu noży w nierówności terenu. Przykładem jest rolka wiodąca kosiska Castel Garden TC TCP 482700000/0 82700000/0 1136-0526-01. Koło kopiujące kosiarki Castelgarden 1827000020 1136105201, koło kopiujące kosiarki MTD 7340973 120mm, koło podporowe John Deere GX10168 210051, koło podporowe Husqvarna 506963001, koło prowadzące aparatu koszącego Husqvarna MTD Murray 75304856A, koła podporowe traktorka MTD 120mm 734-0973 oraz koło podporowe kosiska kosiarka Castel Garden Brill TC 102 122 zestaw 4szt. to inne elementy o podobnym przeznaczeniu.
Opony i dętki

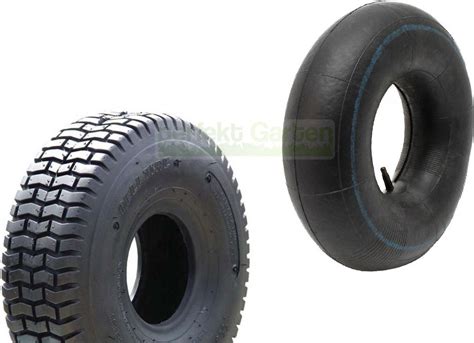

Opony i dętki do kosiarek to elementy, które odpowiadają za stabilną jazdę, komfort użytkowania i efektywność koszenia. Dobór odpowiednich rozmiarów i typów opon ma istotne znaczenie dla prawidłowego funkcjonowania maszyny. Na przykład dętka 13x5.00-6 TR13 to popularny model przeznaczony do kosiarek, traktorków ogrodowych i quadów. Dętka traktorka kosiarki 13x5.00-6 zawór prosty TR13 13x5x6 oraz dętka 18x8.50-8 do traktorka kosiarki zawór prosty TR13 to przykłady dętek o różnych rozmiarach. Dętka 18x8.50-8 Melex kosiarka samojezdna Quad Kab, dętka kosiarki samojezdnej 15x6.00-6 TR87 oraz dętka 13x5.00-6 TR-13 Kabat kosiarka traktorek quad wózek transortowy wózek widłowy to również dostępne opcje.
Opony 15x6.00-6 do kosiarki lub traktorka 4PR TL Turf, opona 15x6.00-6 6PR TT Kabat LWG-026 traktorek kosiarka oraz opona 18x8.50-8 6PR kostka Kabat to przykłady opon. Inne dostępne modele to opona z dętką 15x6.00-6 kosiarka quad, opona 18x8.50-8 4PR Melex kosiarka samojezdna Quad, opona 11 x 4.00-5 4PR Gartenland, opona do kosiarki 18x6.50-8 Flat Turf Granit, opony 15x6.00-6 do kosiarki lub traktorka 4PR TL oraz opona + dętka do traktorka kosiarki 15x6.00-6.
Wymiana dętki koła w kosiarce traktorku MTD
Konserwacja i wymiana części
Mocno zużyte elementy układu kierowniczego kosiarki traktorka uniemożliwiają sterowanie maszyną. Może występować luz na kolumnie kierowniczej. W takim wypadku należy naprawić układ kierowniczy w kosiarce MTD, a w tym celu trzeba wymienić zużyte części na nowe. Różnorodność układów kierowniczych w kosiarkach sprawia, że producenci są zobowiązani do produkcji bardzo wielu części zamiennych.
Uszkodzona lub rozciągnięta linka sterownicza może powodować utratę precyzji skrętu, dlatego zaleca się jej okresową kontrolę. Zużyty lub zdeformowany kapturek łożyska może prowadzić do utraty smaru, a w konsekwencji do zwiększonego tarcia i przyspieszonego zużycia piasty. Zużycie tulejki wałka kierowniczego można rozpoznać po zwiększonym luzie lub metalicznym stukaniu podczas skręcania. Regularna kontrola stanu łożysk pozwala uniknąć przegrzewania i zatarcia, które mogą prowadzić do uszkodzenia piasty lub osi.
