Problemy z prawidłowym obrotem pługa obrotowego Kverneland stanowią częste wyzwanie dla rolników. Niesprawność mechanizmu obrotu może znacząco wpływać na efektywność orki, a jej przyczyną często są usterki w układzie hydraulicznym, zarówno po stronie pługa, jak i ciągnika. W niniejszym artykule przedstawiamy najczęstsze przyczyny tych problemów oraz proponowane rozwiązania, bazując na doświadczeniach użytkowników.
Kluczowe Komponenty Systemu Obrotu Pługa
Rola "Kostki Obrotu" (Zaworu Sterującego)
W wielu modelach pługów obrotowych za zmianę kierunku przepływu oleju, a tym samym za obrót pługa, odpowiada tzw. kostka obrotu (zawór sterujący). Zdarza się, że kostka ta "nie robi tego", to znaczy pozwala tylko na wysuw w jedną stronę. Inni użytkownicy doświadczali problemu, gdzie "kostka" zaczynała obracać, po czym zacinała się, a pług wracał do poprzedniej pozycji. W przypadku, gdy "kostka obrotu" nawaliła, ciągnik może podawać olej, ale kostka nie puszcza go na siłownik, co skutkuje przegrzewaniem się hydrauliki. Czasami zawór w kostce może się zaciąć, co uniemożliwia prawidłowe działanie. Istnieje także zapytanie o możliwość regeneracji takich "kostek" oraz o to, jak sprawdzić, czy zawór jest uszkodzony, zwłaszcza jeśli próby wkręcania i wykręcania go nie przynoszą efektów.
Pojawiły się również sytuacje, gdzie po założeniu nowego zaworu pług zaczął się obracać, ale w nieprawidłowy sposób - najpierw trzeba było ruszyć wajchą w jedną stronę, aby pług się opuścił, a dopiero potem w drugą, aby się podniósł. To sugeruje, że "kostka" nie spełniała swojego zadania prawidłowo. Warto zaznaczyć, że zrozumienie, na jakiej zasadzie "kostka" realizuje zmianę kierunku przepływu oleju, jest kluczowe dla diagnostyki.
Funkcjonowanie Siłownika Hydraulicznego Obrotu

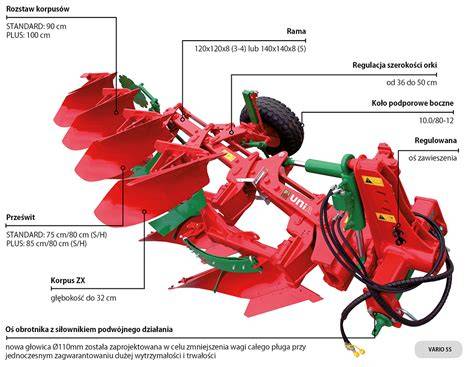

Niezwykle ważnym elementem jest siłownik hydrauliczny obrotu. Często problem tkwi w zużytym siłowniku, który "obraca w tą stronę, w którą ma lżej". Nawet po wymianie uszczelnień w siłowniku i wymianie "kostki obrotu", pług może nadal nie obracać się tak, jak powinien, np. zatrzymując się w połowie. Wiele pługów Kverneland jest skonstruowanych tak, że wysunięcie tłoka powoduje obrót w jedną stronę, a wciągnięcie tłoka w drugą.
Istnieje błędne przekonanie, że zużyte uszczelnienia siłownika zawsze powodują zewnętrzne wycieki. W rzeczywistości, wewnętrzne zużycie uszczelnień tłoka może prowadzić do przecieków oleju wewnątrz siłownika, co objawia się spadkiem siły i niekompletnym obrotem, bez widocznych zewnętrznych wycieków. Widoczne "pocenie się" siłownika jest jednak jasnym sygnałem zużycia uszczelnień.
Podczas obrotu pługa, zwłaszcza w pierwszej fazie, siłownik może chować się pod wpływem ciężaru pługa. Siła jest potrzebna dopiero na drugą połowę ruchu. Ten aspekt konstrukcyjny ma wpływ na działanie całego mechanizmu obrotu.
Różnice w Systemach Obrotu Pługów Kverneland
Warto zwrócić uwagę, że nie wszystkie pługi Kverneland posiadają "kostkę obrotu" w tradycyjnym rozumieniu. W niektórych modelach obrót odbywa się "na jeden raz", co oznacza, że wysuwanie tłoka obraca pług w jedną stronę, a chowanie tłoka w drugą. W takich systemach "kostka" jako oddzielny element sterujący kierunkiem przepływu może być zbędna, ponieważ siłownik dwustronnego działania bezpośrednio realizuje obrót. Niejasności w tym zakresie często prowadzą do prób szukania problemu tam, gdzie go nie ma lub do niepotrzebnej wymiany komponentów.
Naprawa tłoczyska siłownika hydraulicznego z wykorzystaniem elektrody 680S Castolin
Najczęściej Występujące Problemy z Obrotem Pługa
Pług obraca tylko do połowy lub z trudnością
Bardzo częstym problemem jest sytuacja, gdy pług obraca się bez problemu w jedną stronę, natomiast w drugą obraca się tylko do połowy lub na 3/4 obrotu. Użytkownicy często muszą pomagać mu ręcznie, aby obrócił do końca. Ten objaw występuje zarówno w pługach Kverneland (np. model KV), jak i w innych markach (np. Ibis 2001r Unia Grudziądz).
Brak obrotu lub częściowy obrót
W niektórych przypadkach "kostka" pozwala tylko na wysuw w jedną stronę, całkowicie blokując obrót w drugą. Innym problemem jest sytuacja, gdy siłownik tylko "drgnie", zwłaszcza przy zwiększonej wydajności hydrauliki ciągnika, natomiast przy mniejszej wydajności obraca powoli lub w ogóle nie może wypchnąć tłoka po wciągnięciu.
Inne objawy i nietypowe zachowania
- Syczenie siłownika: Podczas wciągania siłownika słychać bardzo głośne syczenie, sugerujące zbyt mały przepływ oleju przez "kostkę". Przy wypychaniu siłownika jest cicho.
- Nadmierna siła siłownika obrotu: W przypadku pługa LD 85 z siłownikiem zmiany szerokości orki z pamięcią położenia, siłownik obrotu może działać z tak dużą siłą, że wygina górę wieżyczki, zanim pług zacznie się poszerzać. Może to wskazywać na problem z sekwencjonowaniem działania siłowników lub ich nieprawidłową regulację.
- Przegrzewanie się hydrauliki: Gdy "kość obrotu" nie puszcza oleju na siłownik, a ciągnik podaje ciśnienie, cała hydraulika może się przegrzewać.
Przyczyny Problemów i Diagnostyka
Zużycie lub uszkodzenie "kostki obrotu" (zaworu)
Wiele problemów wynika z zanieczyszczeń, które dostały się do "kostki" i powodują jej zacinanie się. Proste umycie zazwyczaj nie przynosi rezultatów, co sugeruje konieczność bardziej dogłębnej diagnostyki lub regeneracji. Często pojawia się pytanie, jak sprawdzić, czy zawór jest uszkodzony, lub czy jest zacięty. Regeneracja "kostek" jest możliwa w wyspecjalizowanych punktach zajmujących się hydrauliką siłową.
Zużycie uszczelnień siłownika hydraulicznego
Zużycie wewnętrznych uszczelnień tłoka siłownika jest jedną z głównych przyczyn, dla których pług obraca się z trudnością lub tylko w jedną stronę. Nawet jeśli na zewnątrz siłownik nie cieknie, wewnętrzne nieszczelności mogą powodować utratę ciśnienia i brak siły. Wymiana uszczelnień tłoka, choć wiąże się z pewnym kosztem, często okazuje się skutecznym rozwiązaniem.
Problemy z ciśnieniem lub przepływem oleju w układzie hydraulicznym ciągnika
Nieprawidłowe ciśnienie lub niewystarczający przepływ oleju z układu hydraulicznego ciągnika to kolejne często spotykane przyczyny. Zbyt duże ciśnienie na wyjściu może powodować zacinanie się mechanizmu, natomiast zbyt mała wydajność (szczególnie przy zwiększaniu obrotów silnika ciągnika) może objawiać się drganiami siłownika lub niemożnością wypchnięcia tłoka. Zużyte lub "wyklepane" przewody hydrauliczne (węże) mogą również ograniczać przepływ oleju. Warto zmierzyć ciśnienie na szybkozłączach, ponieważ różnice w ciśnieniu mogą być przyczyną jednostronnego obrotu. Regeneracja pompy hydraulicznej, która w niektórych przypadkach dawała ciśnienie około 200 bar, powinna zapewnić odpowiednią wydajność.
Pytania o sterowanie (np. "P i T to dwa plusy i raz podaje ciśnienie na P a aby obrócić na drugą stronę pług podaję na T?") wskazują na nieznajomość działania podstawowego układu hydraulicznego ciągnika, co jest kluczowe dla prawidłowego podłączenia pługa.
Rozwiązania i Zalecenia
Czyszczenie i regeneracja komponentów
W przypadku problemów z "kostką obrotu" zaleca się jej demontaż i próbę dokładnego przepłukania. Jeśli to nie pomoże, warto poszukać specjalistycznych warsztatów zajmujących się regeneracją komponentów hydraulicznych. Sklepy z osprzętem hydraulicznym, gdzie zakuwane są węże, również mogą oferować usługi związane z diagnostyką i naprawą lub regeneracją zaworów, często w niższej cenie niż oryginalne części Kverneland.
Wymiana uszczelnień siłownika
Jeśli diagnostyka wskazuje na zużycie siłownika, należy spróbować wymienić uszczelnienia tłoka. Jest to relatywnie niski koszt, a może całkowicie rozwiązać problem z niepełnym obrotem lub brakiem siły.
Sprawdzenie i regulacja układu hydraulicznego ciągnika
Należy zmierzyć wartość ciśnienia na obu szybkozłączach ciągnika, aby upewnić się, że jest ono odpowiednie i jednakowe. Węże hydrauliczne, zarówno w pługu, jak i ciągniku, powinny zostać sprawdzone pod kątem "wyklepania", które może ograniczać przepływ. W razie potrzeby, należy je wymienić na nowe. Jeśli pompa hydrauliczna była niedawno regenerowana i dawała prawidłowe ciśnienie, problemem mogą być inne elementy układu, takie jak filtry lub zawory bezpieczeństwa.
Kiedy "kostka obrotu" jest faktycznie potrzebna?
W pługach Kverneland, które obracają "na jeden raz" (wysuwając tłok w jedną stronę i chowając w drugą), dodatkowa "kostka obrotu" (zawór kierunkowy) zazwyczaj nie jest konieczna, ponieważ siłownik dwustronnego działania sam realizuje pełny obrót. Jej obecność w takim systemie, jak w pługach Rabe Werk z siłownikiem dwustronnego działania, który wymaga dwukrotnego ruchu wajchą w ciągniku, wskazuje na nieprawidłowe działanie lub zastosowanie niewłaściwej "kostki" do danego typu siłownika/pługa. "Kostka" jest niezbędna, gdy obrót jest realizowany w bardziej złożony sposób, np. przy jednostronnym działaniu siłownika lub w systemach wymagających sekwencyjnego sterowania.
Znaczenie oryginalnych części i serwisu
W przypadku konieczności wymiany części, warto rozważyć oryginalne komponenty Kverneland. Dostępność części jest zapewniona przez rozbudowaną sieć dystrybucji Kverneland, z głównym centrum w Metz we Francji, które oferuje ponad 70 000 części w magazynie z serwisem 24/7. W razie poważniejszych problemów, kontakt z autoryzowanym dealerem Kverneland może zapewnić fachową diagnostykę i dostęp do właściwych części.
Dodatkowe Wskazówki i Modele Specyficzne
Użytkownicy pługów Kverneland ES 95 (rocznik 2004) zgłaszali, że przy małej wydajności hydrauliki (np. 1/3) pług obracał powoli, ale przy zwiększeniu wydajności (do 2/3) siłownik tylko drgnął. Redukcja wydajności do 1/4 powodowała, że siłownik wciągał tłok, ale nie mógł go wypchnąć. To klasyczne objawy problemów z przepływem lub zaciętym zaworem w "kostce".
W przypadku pługa LD 85 z siłownikiem zmiany szerokości orki z pamięcią położenia i długim siłownikiem obrotu zaczepionym za górę wieżyczki, siłownik obrotu może działać z tak dużą siłą, że wygina wieżyczkę, zanim pług zacznie się poszerzać. Może to wskazywać na problem z sekwencją pracy siłowników lub uszkodzeniem siłownika pamięci.
Problemy z obrotem występowały również w pługach Krone Mustang 140, gdzie nawaliła "kość obrotu", co prowadziło do przegrzewania się hydrauliki. Właściciele pługów Rabe Werk z siłownikiem dwustronnego działania i "kostką" również doświadczali sytuacji, gdzie "kostka" nie spełniała swojego zadania, wymagając podwójnego sterowania wajchą.
