Konik (ang. Kingpost) to centralny element konstrukcyjny w koparkach, na którym zamocowane jest całe ramię koparkowe. Jest on kluczowy, ponieważ przenosi wszystkie siły i obciążenia z wysięgnika na ramę maszyny. Jego prawidłowe funkcjonowanie i stan techniczny mają fundamentalne znaczenie dla bezpieczeństwa i efektywności pracy maszyny.
Rola i Rodzaje Elementów Obrotu Kingpostu

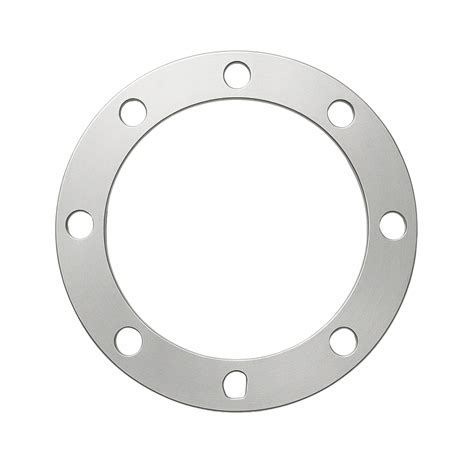

Podkładki Ślizgowe (Ślizgi Cierne)
Podkładki ślizgowe, zwane również ślizgami ciernymi, są kluczowym elementem w mechanizmie obrotu ramienia koparkowego. Są to elementy eksploatacyjne, które celowo zużywają się, aby chronić znacznie droższe, metalowe odlewy konika i wózka przesuwu. Wysokiej jakości podkładka ślizgowa ma zazwyczaj grubość 6 mm i jest wykonana z wytrzymałego tworzywa o niskim współczynniku tarcia, takiego jak teflon.
- Zastosowanie: Te podkładki kasują luz góra-dół ramienia.
- Wymiana: Dla pełnej regeneracji przegubu, zawsze wymieniaj podkładki ślizgowe w komplecie (górne i dolne). Wymiana ślizgów w koniku wymaga demontażu ciężkich elementów ramienia koparkowego.
- Smarowanie: Aby zapewnić idealny poślizg i ochronę przed korozją, pokryj powierzchnie ślizgowe dedykowanym środkiem smarnym, np. HYPTRON - Wax Grease SHIELD.
- Kontrola: Przed montażem nowych ślizgów, dokładnie oczyść i sprawdź powierzchnie konika i wózka. Należy zmierzyć szczelinomierzem luz pionowy między konikiem a wózkiem przesuwu. Podkładki dobiera się o takiej grubości, aby po montażu luz był minimalny, ale jednocześnie pozwalał na swobodny, płynny obrót.
Sworznie i Tuleje Konika
Jeśli w ramieniu występuje luz obrotowy (ramię "kolebie się" na boki), prawdopodobnie zużyte są tuleje sworzni konika (górna i dolna) lub siłowników obrotu. To odróżnia luz obrotowy od luzu pionowego, który kasują podkładki ślizgowe.

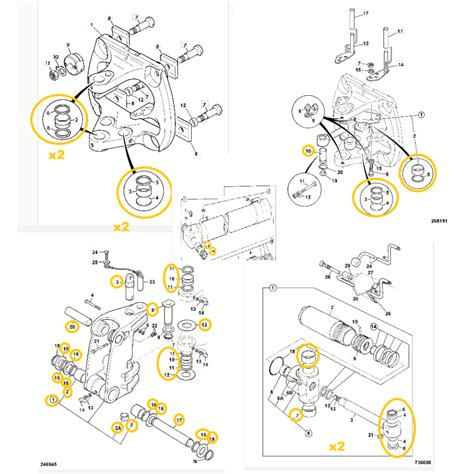

Typ Obrotu (Stary vs. Nowy)
„Stary typ” obrotu, stosowany do około 1991 roku (do numeru seryjnego 405988), opiera się na dwóch siłownikach i listwie zębatej. Od 2005 roku firma JCB wycofała się ze sprzedaży samego Kingpostu, oferując jedynie zestawy naprawcze ze zmienionymi sworzniami siłowników obrotu i głównymi sworzniami obrotu. Numery mogą się różnić ze względu na sam sposób mocowania sworzni.
Diagnostyka Luzów i Objawów Uszkodzenia Konika
Typowe Objawy Uszkodzenia Konika
Kondycja konika jest kluczowa dla bezpieczeństwa i efektywności maszyny. Klasyczne objawy jego uszkodzenia to:
- Widoczne pęknięcia na odlewie.
- Ogromny luz na obrocie, którego nie da się skasować wymianą sworzni i tulei.
- „Wybite” i owalne gniazda tulei.
W pierwszej kolejności, znaczny luz na ramieniu koparki najczęściej powodują zużyte sworznie, tuleje i ślizgi.
#mabgud remont koparko ładowarki CATERPILLAR CAT 428 D
Wymiana i Regeneracja Konika
Bezpieczeństwo Przed Rozpoczęciem Prac
Wymiana ślizgów w koniku, a tym bardziej całego elementu, wymaga demontażu ciężkich elementów ramienia koparkowego. Zawsze zabezpieczaj ramię przed opadnięciem za pomocą blokady serwisowej oraz certyfikowanych podpór. Nigdy nie polegaj wyłącznie na hydraulice maszyny.
Kroki Przy Montażu Nowego Konika
- Sprawdź Ramę Maszyny: Przed montażem nowego konika, dokładnie sprawdź stan gniazd w ramie maszyny.
- Wymień Elementy Obrotu: Awaria konika często jest skutkiem zużycia listwy i koła zębatego. Warto je wymienić, aby zapewnić prawidłowe działanie mechanizmu.
- Zapewnij Prawidłowe Smarowanie: Po montażu, obficie nasmaruj wszystkie punkty smarne. Używaj wysokiej jakości smarów.
Rozwiercanie Tulei Konika - Studium Przypadku JCB 4CX
Kwestia dostosowania konika do innych wymiarów sworznia głównego jest częstym problemem, zwłaszcza w przypadku starszych maszyn lub chęci zastosowania używanych części. Przykładem jest sytuacja, w której użytkownik posiada maszynę JCB 4CX Super (ze sworzniem głównym o średnicy 65 mm) i chce zamontować używany konik od „zwykłego” JCB 4CX (ze sworzniem 60 mm). Pytanie, czy rozwiercenie (roztoczenie) tulei w "nowym" koniku nie osłabi połączenia konik-ramię, biorąc pod uwagę, że 4CX Super ma dłuższe ramię kopiące. Oryginalnie, w zwykłym JCB 4CX sworzeń dolny ma średnicę 60 mm, a w 4CX Super - 65 mm.
- W przypadku kingpostu o rozmiarze 15.6 cala, tulejka ma rozmiar zewnętrzny 80 mm. Aby ją dopasować na wcisk z odpowiednim luzem, wymiar w koniku powinien wynosić około 79,92 mm.
- Podane wymiary tulejek są wymiarami nominalnymi dla serwisu, służącymi do dopasowania narzędzi do demontażu i montażu. JCB nie udostępnia dla tych tulejek i otworów wymiarów z tolerancją +/-. Należy je pozyskać z posiadanych elementów.
- Rozwiązanie: Konik został roztoczony, zamontowano nowe tuleje oraz nowy sworzeń, wszystko dopasowane do oryginalnych wymiarów.
Należy zawsze pamiętać, że w działaniach fabryki może brakować "jakiejkolwiek logiki" w kontekście spójności części zamiennych, a numery katalogowe mogą się różnić ze względu na sam sposób mocowania sworzni. Posiadając konik 15.6 cala i chcąc zastosować konik 14 cali, należy być świadomym, że tulejki mocujące są inne. Brak jest danych fabrycznych, czy sam odlew w tym miejscu ma inne wymiary poza bardziej rozwierconym otworem.
Ważne Wskazówki i Ograniczenia
- Numery Seryjne: Aby uzyskać szczegółowe informacje, konieczne jest podanie numeru seryjnego maszyny. Rocznik podawany na tabliczce odnosi się do daty wyjścia/sprzedaży maszyny z fabryki, a nie produkcji; data produkcji zawiera konkretny dzień/miesiąc/rok.
- Spawanie Pękniętego Konika: Jest to skrajnie niezalecane i niebezpieczne, ponieważ osłabia strukturę elementu, który przenosi ogromne obciążenia.
