Ładowacz czołowy do ciągnika rolniczego: Kompletny przewodnik

Ładowacz czołowy to wszechstronne narzędzie, bez którego trudno sobie wyobrazić dziś wiele prac polowych. Jest to maszyna rolnicza montowana do ramy na ciągnikach rolniczych, służąca do załadunku i wyładunku środków transportowych takich materiałów jak piasek, żwir, nawozy mineralne, wapno, obornik, buraki czy ziemniaki. Pozwala on transportować bele, drewno, warzywa czy piach, a także umożliwia usuwanie śmieci ze stajni. Dzięki swojej funkcjonalności, ładowacz czołowy jest niezastąpionym urządzeniem w wielu gospodarstwach rolnych, ogrodnictwie, budownictwie oraz w zarządzaniu terenami zielonymi, znacząco zwiększając możliwości i efektywność zarówno mini ciągników, jak i większych maszyn rolniczych. Wszystko to sprawia, że jest on niesamowicie uniwersalny i czyni pracę w gospodarstwach rolnych znacznie łatwiejszą.

Co to jest ładowacz czołowy?

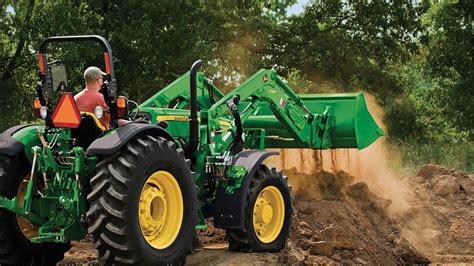

Ładowacz czołowy to urządzenie, które zazwyczaj jest mocowane z przodu, a czasem z tyłu ciągnika, np. jako odłączane ramię. Można go wykorzystać przy pracach polowych, w obejściu, lesie czy ogrodzie. Najczęściej stosuje się go do załadunku i rozładunku różnego rodzaju materiałów, a także ich transportu. Z powodzeniem można nim przewozić płody rolne, piach czy nawozy mineralne. To wszystko zwiększa efektywność wielu prac.

Budowa ładowaczy czołowych

Podstawowymi elementami ładowaczy czołowych są: wysięgnik, rama nośna (konstrukcja wsporcza) oraz osprzęt. Składa się on z ramy przymocowanej do ciągnika i podtrzymującej dwa ramiona podnoszące, które są ruchome dzięki siłownikom jedno- lub dwustronnego działania.

Rama nośna (konstrukcja wsporcza)

Rama nośna to rodzaj konstrukcji wsporczej, którą na stałe mocuje się do traktora. Wykonywana jest ona zwykle ze stali, często ze stali najwyższej jakości, takiej jak S235. Należy ją dopasować do konkretnego modelu ciągnika. Odpowiednio przenosi ona naprężenia i rozkłada siły ciężaru ładowacza na ciągnik. Elementy konstrukcji wsporczej, na której wisi ładowacz, mocowane są w przewidzianych przez producenta miejscach oraz posiadają podparcie na tylnej osi ciągnika. Standardowo wszystkie ładowacze posiadają stabilną osłonę chroniącą przód ciągnika podczas dojazdu do przyczepy.

Wysięgnik

Wysięgnik pasuje zwykle do kilku różnych modeli traktora, jego konstrukcja składa się z ramy wykonanej z wysokiej klasy stali, której niestraszne siły zrywne i skrętne. Przymocowuje się do niego m.in. przewody instalacji hydraulicznej. Wysięgnik ładowacza w punktach obrotu posiada samonastawne łożyska, a wszystkie inne przeguby obrotowe posiadają tuleje ślizgowe, wygodnie smarowane od zewnątrz. Wszystkie sworznie przegubowe są na obu końcach prowadzone w tulejach o długości 20 mm i zabezpieczone przed obrotem śrubą, co zdecydowanie wydłuża żywotność sworznia. Nowa konstrukcja ładowaczy często obejmuje instalację hydrauliczną ukrytą pod ramieniem wysięgnika.

Osprzęt

Osprzęt to kluczowy element, dzięki któremu ładowacz spełnia odpowiednio swoje zadanie. Daje się go łatwo wymienić, co z kolei sprawia, że jest niezwykle uniwersalny. Standardowo ładowacze często wyposażone są w łyżkę uniwersalną oraz widły do obornika i bel słomy. Ładowacz może być też wyposażony w łyżkę do materiałów sypkich i widły do przenoszenia palet. Rolnicy często dokupują również widły z krokodylem, szuflę z krokodylem, widły do palet, skrzynię załadunkową, czerpak do kamieni czy też chwytak do kłód. Do wszystkich modeli istnieje możliwość doboru wysokiej klasy chwytaków, łyżek, wideł oraz różnego rodzaju niezbędnego w każdym gospodarstwie wyposażenia. Ładowacz czołowy może być wyposażony w euroramkę, czyli uniwersalne mocowanie, która pozwala na szybką wymianę osprzętu, poprzez haki umieszczone na osprzęcie.

Dane techniczne i cechy

Ładowacze czołowe charakteryzują się szeregiem rozwiązań technicznych, które wpływają na ich funkcjonalność, wydajność i bezpieczeństwo.

• Prowadzenie równoległe: Wiele ładowaczy posiada mechaniczne prowadzenie równoległe przy pomocy prostowodów, zapewniające precyzyjne, równoległe prowadzenie wideł do palet. Gwarantuje to niewielki błąd poziomowania osprzętu, wynoszący około 3 stopnie dla osprzętu o uszach spawanych pod kątem 90 stopni do podłoża.

• Podpory spoczynkowe: Standardowo wszystkie ładowacze posiadają stabilne, łatwe i szybkie w użyciu, podpory spoczynkowe zintegrowane z wysięgnikiem.

• Siłowniki: Ładowacze wyposażone są w siłowniki dwustronnego działania - podnoszenie, oraz równobieżne (z tłoczyskiem po obu stronach tłoka) - wychylanie narzędzia. Maksymalny kąt czerpania jest często korygowany przez system zaworów hydraulicznych, siłowników o podwójnym tłoczysku i zderzaków w celu zapobieżenia kolizji ramki z ramą ładowacza.

• Instalacja hydrauliczna: Jest standardowo wyposażona w nadciśnieniowy zawór bezpieczeństwa chroniący zarówno ładowacz, jak i ciągnik. Może być wyposażona w akumulator gazowy tłumiący skoki ciśnienia podczas pracy ładowacza, którego efekt amortyzujący można wyłączyć przez zamknięcie zaworu blokującego. Wszystkie zawory i system antywstrząsowy są często umieszczane z przodu belki spinającej ramiona ładowacza, aby nie ograniczać pola widoku podczas pracy.

• Sterowanie: Ładowacz sterowany jest wysoko wydajnym (np. 110l/min) rozdzielaczem przy pomocy joysticka. Elementy sterujące są obsługiwane przez operatora ciągnika w kabinie. Sterowanie trzeciej funkcji (zamykanie i otwieranie siłownika na narzędziu) uzyskuje się przez elektryczne przełączenie elektrozaworu za pomocą przycisku elektrycznego na dźwigni joysticka.

• Szybkozłącza: W wersji standardowej, hydrauliczne połączenie ładowacza i ciągnika dokonywane jest za pomocą szybkozłączy. Większy komfort obsługi oferuje multiszybkozłącze, które za pomocą jednej dźwigni równocześnie łączy cztery przyłącza. Również podłączenie trzeciej funkcji może być wyposażone w multiszybkozłącze z dwoma przyłączami.

• Wskaźnik pozycji osprzętu: Standardowo wszystkie ładowacze posiadają łatwy w montażu i regulacji, precyzyjny wskaźnik pozycji osprzętu.

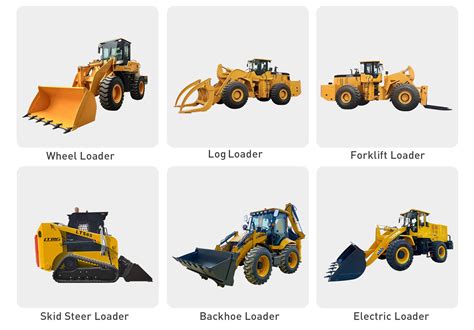

Rodzaje ładowaczy czołowych

Można wyróżnić następujące rodzaje ładowaczy czołowych, dopasowanych do różnorodnych potrzeb i warunków pracy:

• Ładowacze czołowe kompaktowe: Urządzenia o mniejszych rozmiarach i większej zwrotności w porównaniu do standardowych modeli, świetnie zdają egzamin tam, gdzie przestrzeń jest ograniczona. Ich prosta i wydajna konstrukcja sprawia, że obsługa prac na terenach zielonych jest szybka i łatwa.

• Ładowacze czołowe z szybkozłączem (np. euroramką): Są to maszyny, w których najłatwiej jest odpowiednio przymocować osprzęt, a co za tym idzie - można go lepiej dostosować do swoich potrzeb.

• Ładowacze czołowe uniwersalne: Maszyny o szerokiej gamie zastosowań, wykorzystywane do bardzo wielu zróżnicowanych prac. Jeśli intensywność pracy zmienia się w zależności od zlecenia i warunków, polecamy wszechstronny ładowacz czołowy, odpowiedni do wszystkich codziennych czynności.

• Ładowacze czołowe teleskopowe: W tym przypadku możliwe jest skracanie oraz wydłużanie ramienia maszyny, co pozwala z kolei uzyskać większy wysięg i zasięg - ma to znaczenie zwłaszcza przy załadunku na wyższe wysokości.

• Ładowacze czołowe do rolnictwa: Projektowane są z myślą o pracach na polu, przeznaczone są np. do załadunku siana, nawozów, itp. Mogą być wykorzystywane do załadowania obornika, roślin okopowych, zboża, żwiru, węgla, itp.

• Ładowacze jednosekcyjne: Nazywane też ładowaczami na linkę, to najprostsze maszyny, które pozwalają tylko na podnoszenie ładowacza oraz wychylanie, np. łyżki.

Zastosowanie ładowaczy czołowych

Głównym zadaniem ładowacza czołowego jest załadunek i rozładunek (np. ziemi czy materiałów sypkich), jak również ich przemieszczanie. Ładowacze czołowe są idealne do przenoszenia różnorodnych materiałów, takich jak ziemia, piasek, żwir, kompost, obornik, baloty słomy, siano, a nawet śnieg.

Główne obszary zastosowań:

1. Przenoszenie materiałów: Dzięki różnym rodzajom osprzętu, takim jak łyżki, widły, krokodyle czy chwytaki, ładowacz czołowy może być dostosowany do specyficznych potrzeb użytkownika.

2. Załadunek i rozładunek: Ułatwiają załadunek i rozładunek materiałów na przyczepy, samochody ciężarowe, wózki transportowe oraz inne środki transportu. Dzięki temu prace związane z przeładunkiem stają się szybsze i mniej pracochłonne.

3. Prace porządkowe: W zimie ładowacze czołowe mogą być wyposażone w pługi do śniegu, co umożliwia szybkie i efektywne odśnieżanie dróg, podjazdów oraz parkingów. Dodatkowo, ładowacze mogą być używane do zbierania i usuwania odpadów oraz resztek roślinnych z terenów zielonych.

4. Prace budowlane: Ładowacze czołowe są często wykorzystywane w budownictwie do wykopów, wyrównywania terenu oraz transportu materiałów budowlanych.

Korzyści płynące z użytkowania:

Użycie ładowacza czołowego przynosi wiele korzyści, zwiększając efektywność i bezpieczeństwo pracy.

• Wszechstronność: Ładowacze czołowe mogą być wyposażone w różnorodny osprzęt, co sprawia, że są niezwykle wszechstronne. Dzięki temu jedno urządzenie może wykonywać wiele różnych zadań, co jest szczególnie ważne w mniejszych gospodarstwach rolnych i firmach.

• Efektywność: Zastosowanie ładowaczy czołowych znacząco zwiększa efektywność pracy. Dzięki nim, prace takie jak załadunek, przenoszenie czy porządkowanie mogą być wykonane szybciej i z mniejszym nakładem siły roboczej.

• Bezpieczeństwo: Ładowacze czołowe poprawiają bezpieczeństwo pracy. Automatyczne systemy samopoziomowania oraz solidna konstrukcja zapewniają stabilność i minimalizują ryzyko wypadków podczas pracy z ciężkimi materiałami. Ważne jest także zwrócenie uwagi na elementy zwiększające bezpieczeństwo, takie jak zawór hamowania oraz blokada położenia ramion na wypadek pęknięcia przewodu hydraulicznego.

• Oszczędność: Inwestycja w ładowacz czołowy może przynieść długoterminowe oszczędności. Mniejsza potrzeba wynajmu dodatkowego sprzętu oraz niższe koszty eksploatacji i konserwacji sprawiają, że ładowacze czołowe są ekonomicznie opłacalne.

Jak wybrać odpowiedni ładowacz czołowy?

Wybór odpowiedniego ładowacza czołowego zależy od kilku kluczowych czynników, które warto wziąć pod uwagę, aby zapewnić optymalną wydajność i bezpieczeństwo.

Rozmiar i moc ciągnika

Pierwszą i najważniejszą kwestią jest odpowiedni dobór ładowacza do ciągnika - jego gabarytów i mocy. Większe traktory mogą obsługiwać cięższe ładowacze czołowe, natomiast do małych ciągników rolniczych, takich jak Kubota, Iseki, Yanmar, Ursus czy Zetor, zamontować można tylko lżejsze urządzenia. W sytuacji, gdy ładowacz będzie miał nieodpowiednie rozmiary, może dojść do problemów ze stabilnością oraz wydajnością. Moc i moment obrotowy traktora muszą wystarczyć do zasilania ładowacza. Zawsze więc trzeba zapoznać się z przedstawionymi przez producenta specyfikacjami danego ciągnika rolniczego oraz ładowacza czołowego.

Udźwig, zasięg i wysięg

Przy wyborze ładowacza czołowego warto zwrócić uwagę na udźwig. Dzięki temu dowiesz się, jak wiele materiałów jest on w stanie podnieść. Zwykle plasuje się on na poziomie od 500 do 1500 kg, ale może być znacznie wyższy dla maszyn przystosowanych do mocnych ciągników (np. od 170 do 400 KM). Jeżeli sprzęt tego typu będzie potrzebny do pracy na wysokościach, dowiedz się, jaki ma on zasięg i wysięg. Najlepiej sprawdzają się w tym przypadku ładowacze teleskopowe.

Rodzaj prac i szybkozłącze

Warto również zastanowić się, do jakich prac będzie potrzebny ładowacz czołowy. Czy ma służyć do przemieszczania materiałów sypkich, czy może ma być wykorzystywany na placu budowy? W zależności od tego łatwiej będzie dobrać jego rodzaj. Pamiętaj też, że jeżeli maszyna będzie stosowana do wielu różnych prac, przyda się model z szybkozłączem, który pozwoli szybko zmienić osprzęt.

Elementy ułatwiające obsługę

Nie mniej istotne są wszelkie elementy, dzięki którym maszynę jest łatwiej obsługiwać. Warto zwrócić uwagę np. na system „Lock and Go”, który pozwala łatwo podłączyć i odłączyć ładowacz od ciągnika. Przed zakupem polecamy także sprawdzić, jaka jest zwrotność danej maszyny. W dużej mierze zależy to od wagi oraz wymiarów - im cięższa i większa ona będzie, tym trudniej będzie nią manewrować. Jeśli planowane są prace na niewielkiej przestrzeni, warto ten aspekt wziąć pod uwagę. Warto zwrócić uwagę również na łatwy w montażu i regulacji, precyzyjny wskaźnik pozycji osprzętu.

Odpowiednia hydraulika

Dobrze jest także, jeśli w ładowaczu znajdzie się hydraulika 3- lub 4-sekcyjna, umożliwiająca instalację np. chwytaków do bel kiszonki czy innych, ruchomych akcesoriów. W Polsce dostępne są również ładowacze 1- i 2-sekcyjne. Te pierwsze umożliwiają ruchy ramionami w dół i w górę, te drugie natomiast pozwalają na ruchy narzędziem roboczym.

Częstotliwość korzystania i cena

Sporo zależy również od tego, jak często będzie się korzystać z ładowacza czołowego. Jeżeli rzadko, nie ma sensu inwestować w drogie dodatkowe komponenty. Inaczej wygląda sprawa, jeśli zamierza się używać jej kilka razy w tygodniu. Dla wielu rolników istotna z pewnością będzie również cena. Za większość ładowaczy można zapłacić około 7 tys. zł. W przypadku urządzeń o większej mocy koszty te mogą wzrosnąć nawet dwukrotnie.

Montaż i podłączenie ładowacza czołowego do ciągnika

Montażem konstrukcji wsporczej zajmuje się zazwyczaj dealer, producent lub odpowiedni serwis. Ładowacze czołowe posiadają przewody hydrauliczne, które można podłączyć do tylnych gniazd zasilających ciągnika. Dzięki rozdzielaczowi istnieje możliwość podłączenia hydrauliki ładowacza do pompy ciągnika, po uprzednim zapoznaniu się z jego układem hydraulicznym. Czasem trzeba też zdjąć błotniki kół przednich. W niektórych przypadkach należy również zmienić układ wydechowy ciągnika, a także wlew paliwa. Wynika to z tego, że czasem ciągnik nie jest dopasowany do ładowacza, zwłaszcza jeśli chodzi o starsze modele.

Podłączenie przewodów hydraulicznych do ładowacza do układu hydrauliki zewnętrznej następuje z wykorzystaniem szybkozłączy. Podczas podłączania przewodów trzeba zadbać o to, aby były one proste (a nie zgięte lub skręcone). Po wykonaniu montażu koniecznie pamiętaj również o tym, aby uregulować hydroakumulator, o ile maszyna jest w taki wyposażona. Operacją tego typu powinien zająć się odpowiedni serwis. Jeżeli chcesz zająć się tym samodzielnie, skontaktuj się z producentem, aby nie doszło do destrukcji hydroakumulatora lub nawet wypadku.

Waga ładowacza czołowego

Waga ładowacza czołowego zależy od jego modelu oraz producenta, a przede wszystkim wpływa na nią udźwig. Mały ładowacz o małym udźwigu (np. do 700 kg) na pewno będzie lżejszy. Ładowacze o większym udźwigu będą cięższe ze względu na wytrzymałość konstrukcji wsporczej oraz wysięgnika. Warto pamiętać, że podane dane techniczne są uśrednione i mogą różnić się w niewielkim stopniu w zależności od modelu ciągnika i zastosowanego osprzętu.
