Ładowacz Czołowy: Kompleksowe Informacje i Zastosowanie

Ładowacz czołowy to uniwersalne urządzenie, bez którego trudno sobie dziś wyobrazić wiele prac polowych, w obejściu, lesie czy ogrodzie. Jest powszechnie wykorzystywany w rolnictwie, branży budowniczej oraz w różnych gałęziach przemysłu. Jego głównym zadaniem jest załadunek, rozładunek i transport różnego rodzaju materiałów, co znacząco ułatwia i przyspiesza codzienne funkcjonowanie gospodarstwa czy firmy.

Co to jest ładowacz czołowy?

Ładowacz czołowy to maszyna montowana na przód ciągnika, co pozwala na łatwe manewrowanie nim. Zwiększa on możliwości traktora, dzięki czemu może być wykorzystywany przy wielu zadaniach, eliminując często konieczność dokupywania dodatkowych maszyn. Umożliwia szybki i bezpieczny załadunek, transport oraz prace ziemne, co przekłada się na oszczędność czasu i pracy, a także poprawę efektywności. Ponadto, użycie ładowacza czołowego minimalizuje ryzyko urazów związanych z ręcznym przenoszeniem ciężkich przedmiotów.

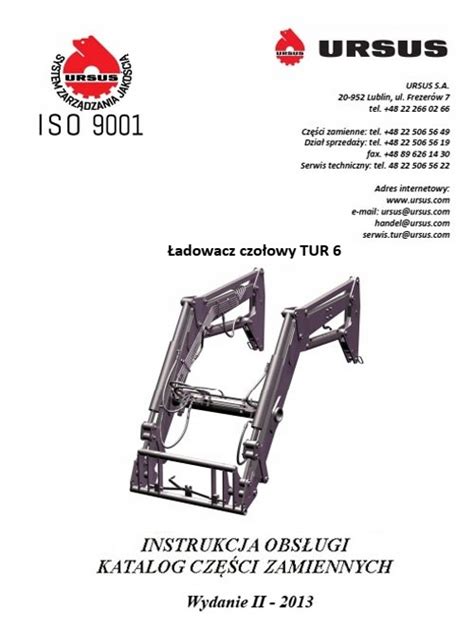

Budowa i Elementy Składowe Ładowacza Czołowego

Ładowacz czołowy składa się z kilku kluczowych elementów, decydujących o jego funkcjonalności i trwałości. Podstawowymi elementami są wysięgnik, rama nośna (konstrukcja wsporcza) oraz osprzęt.

• Rama montażowa / nośna: Jest to główny punkt mocowania urządzenia do ciągnika. Wykonana z wysokiej jakości stali, zapewnia wytrzymałość i stabilność podczas prac z dużymi obciążeniami. Rama nośna to rodzaj konstrukcji wsporczej, którą na stałe mocuje się do ciągnika. Odpowiednio przenosi ona naprężenia i rozkłada siły ciężaru ładowacza na ciągnik, gwarantując dobry dostęp do wszystkich punktów konserwacji i nie ograniczając zwrotności ciągnika.
• Ramiona robocze / Wysięgnik: Konstrukcja ramion roboczych może być różna w zależności od modelu i producenta, lecz zawsze są one projektowane z myślą o maksymalnej wytrzymałości przy jednoczesnym zachowaniu optymalnej masy własnej. Wysięgnik pasuje zwykle do kilku różnych modeli ciągnika, a jego konstrukcja wykonana jest z wysokiej klasy stali, której niestraszne są siły zrywne i skrętne.
• Szybkozłącze: Ten element umożliwia szybką wymianę narzędzi roboczych bez konieczności używania dodatkowych narzędzi. System szybkozłącza MACH pozwala na podłączanie wszystkich przewodów hydraulicznych i elektrycznych jednym ruchem, również pod ciśnieniem. Szczelne złącza hydrauliki są zawsze suche i czyste, co eliminuje zanieczyszczenia i pomyłki w podłączaniu przewodów.
• Siłowniki hydrauliczne: Są odpowiedzialne za podnoszenie i opuszczanie ramion oraz przechylanie łyżki lub innego narzędzia roboczego. Łączone są z układem hydraulicznym ciągnika za pomocą przewodów hydraulicznych.
• System sterowania: Zazwyczaj realizowany jest za pomocą dźwigni mechanicznych lub joysticków elektronicznych umieszczonych w kabinie ciągnika. Sterowanie ładowaczami czołowymi dla ciągników o średniej mocy odbywa się za pomocą trwałego, wygodnego i precyzyjnego joysticka mechanicznego. Nowoczesne rozwiązania, takie jak elektryczne sterowanie z silnikami krokowymi, pozwalają na nieporównywalnie dokładniejsze operowanie osprzętem niemal bez użycia siły. Joystick typu CJW może służyć jako centrum dowodzenia, z intuicyjnymi przyciskami i wbudowanymi kontrolkami informującymi o wybranym trybie pracy.
• Osprzęt: Dzięki niemu ładowacz spełnia odpowiednio swoje zadanie. Jest łatwo wymienialny, co czyni go niezwykle uniwersalnym. Przykładowo, można go wyposażyć w:

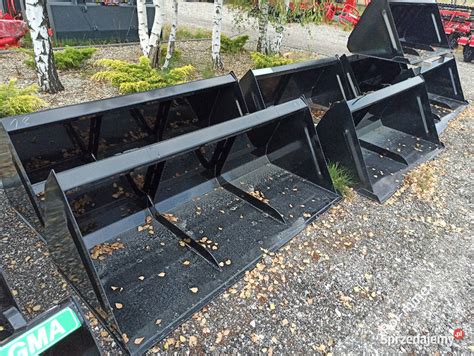

  • Łyżki (czerpaki) - do materiałów sypkich (ziemia, piach, nawozy).
  • Widły do obornika, widły z krokodylem.
  • Widły do palet.
  • Chwytaki - do bel, kłód, siana, słomy.
  • Spychacze, pługi do śniegu.
  • Hak do udźwigu big bag.

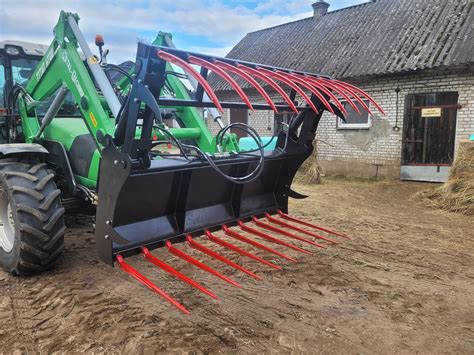

  • Szufla z krokodylem, czerpak do kamieni.
• Dodatkowe systemy zabezpieczeń:
  • SHOCK ELIMINATOR: Akumulator wypełniony azotem, który absorbuje wstrząsy i chroni ciągnik, operatora oraz ładowacz czołowy przed przeciążeniami, co przekłada się na mniejsze zmęczenie, większą koncentrację i wyższą efektywność. Możliwe jest jego wyłączenie do specjalnych zastosowań.
  • Dach FOPS (Falling Object Protective Structure): Duży szklany dach w kabinach ciągników, który zapewnia operatorowi swobodny widok na ładunek w całym zakresie pracy i chroni przed spadającymi materiałami.

Rodzaje Ładowaczy Czołowych

Na rynku dostępne są różne typy ładowaczy czołowych, dostosowane do specyficznych potrzeb i zastosowań:

• Ładowacze czołowe kompaktowe: Urządzenia o mniejszych rozmiarach i większej zwrotności, idealne do pracy w ograniczonych przestrzeniach.
• Ładowacze czołowe z szybkozłączem: Umożliwiające łatwą i szybką wymianę osprzętu, co zwiększa ich elastyczność w różnych zadaniach.
• Ładowacze czołowe uniwersalne: Maszyny o szerokiej gamie zastosowań, wykorzystywane do wielu zróżnicowanych prac.
• Ładowacze czołowe teleskopowe: Posiadają ramię, które można skracać i wydłużać, co pozwala na większy wysięg i zasięg, istotny zwłaszcza przy załadunku na wyższe wysokości.
• Ładowacze czołowe do rolnictwa: Projektowane z myślą o pracach na polu, przeznaczone np. do załadunku siana, nawozów, pasz.

Producenci, tacy jak CLAAS, oferują różnorodne serie, aby sprostać wszelkim wyzwaniom. Na przykład, trzy serie ładowaczy czołowych CLAAS obejmują 20 modeli, idealnie dostosowanych do współdziałania z ciągnikami o mocy od 45 do 300 KM:

• Seria FL E: Idealna maszyna o prostej, ale solidnej budowie i dużej mocy, przeznaczona do ciągników o mocy od 45 do 120 KM, z mechanicznym poziomowaniem i zintegrowanymi przewodami hydraulicznymi.
• Seria FL C: Stworzona z myślą o intensywnej pracy, z innowacyjną konstrukcją zapewniającą doskonałą widoczność i wyposażeniem zwiększającym produktywność. Przeznaczona do ciągników o mocy od 45 do 200 KM, z mechanicznym poziomowaniem zintegrowanym w ramionach i możliwością czwartej funkcji hydraulicznej.
• Seria FL: Obejmuje modele takie jak FL 250-100 z hydraulicznym poziomowaniem, przeznaczone do ciągników o mocy od 100 do 300 KM. Oferuje inteligentne rozwiązania zwiększające produktywność i komfort, w tym automatykę kąta narzędzia i synchroniczne sterowanie łyżką z chwytakiem.

Zastosowania Ładowacza Czołowego

Ładowacz czołowy to urządzenie o niezwykle szerokim spektrum zastosowań, które znacząco usprawnia wiele prac w różnych sektorach.

• W rolnictwie: Jest niezastąpiony przy:
  • Załadunku i transporcie materiałów sypkich (ziarno, nawozy, pasze, ziemia).
  • Pracach związanych z zadawaniem pasz, usuwaniem obornika (z wykorzystaniem wideł typu krokodyl) oraz transportem bel słomy i siana (przy użyciu wideł do bel lub chwytaków).
  • Załadunku siewników, rozsiewaczy nawozów czy opryskiwaczy, co zwiększa wydajność pracy.
  • Zwożeniu bel, rozładunku płodów rolnych (ziemniaków, buraków).
  • Odśnieżaniu czy wyrównywaniu terenu.
• W budownictwie, gospodarce komunalnej czy przemyśle: Ładowacz czołowy doskonale radzi sobie z:
  • Przemieszczaniem ciężkich i dużych obiektów, takich jak beczki, palety czy worki z nawozami.
  • Zarządzaniem odpadami, które wymagają regularnego usuwania.

Wybór Idealnego Ładowacza Czołowego

Wybór odpowiedniego ładowacza czołowego jest kluczowy dla efektywności i bezpieczeństwa pracy. Należy wziąć pod uwagę następujące kryteria:

Dopasowanie do Ciągnika

Pierwszą i najważniejszą kwestią jest odpowiedni dobór ładowacza do ciągnika - jego gabarytów, mocy i specyfikacji. Ładowacze czołowe najczęściej i najskuteczniej wykorzystywane są w ciągnikach o mocach od 80 do 115 KM. Ciągnik powinien mieć przede wszystkim napęd na cztery koła, choć ładowacze są wykorzystywane również w traktorach bez przedniego napędu (skuteczne np. w transporcie słomy). Brak napędu 4x4 staje się kłopotliwy przy podnoszeniu większych ciężarów i w trudnych warunkach. Bardzo ważnym elementem wyposażenia ciągnika jest również rewers przełączany bez wciskania sprzęgła, który zdecydowanie usprawnia pracę. W sytuacji, gdy urządzenie będzie miało nieodpowiednie rozmiary, może dojść do problemów ze stabilnością oraz wydajnością.

Parametry Techniczne: Udźwig i Wysokość Podnoszenia

Należy zwrócić uwagę na udźwig i wysokość podnoszenia, jakie oferują dane modele.

• Wysokość podnoszenia: Jest to bardzo ważny parametr, szczególnie przy korzystaniu z wysokich rozrzutników obornika czy przyczep. Warto wiedzieć, że wartość podawana przez producentów określa poziom mierzony do punktu obrotu oprzyrządowania; zmienia się ona prawie o metr w przypadku wysokości wyładunkowej - z maksymalnie odchylonym w dół oprzyrządowaniem. Na przykład, ładowacz czołowy 603R firmy John Deere, przeznaczony do ciągników o mocach 90-115 KM, podnosi na wysokość 3,9 m (w punkcie obrotu). Nieco niżej sięgają urządzenia Metal-Fach T248, Sonarol ŁC SNR 400/400L i Hydrometal AT-30.
• Udźwig: W rolnictwie udźwig urządzenia rzadko jest w pełni wykorzystywany, ponieważ przewożone ładunki najczęściej nie zbliżają się wagą do jego maksymalnych możliwości. Model AT-30 firmy Hydrometal pozwala na udźwig 1600 kg w całym zakresie wysokości podnoszenia, przy czym wartość ta wzrasta nawet o 200 kg przy podnoszeniu na wysokość 1 m. Udźwig 1800 kg posiada model ŁC SNR 400/400L. Model 603R od John Deere podniesie ciężar 1938 kg, mierzone ze standardową łyżką na maksymalnej wysokości podnoszenia (800 mm przed punktem obrotu).

Rodzaj Planowanych Prac

Zastanów się, do jakich prac będzie Ci potrzebny ładowacz czołowy. Czy chcesz nim przemieszczać materiały sypkie, czy może wykorzystywać go na placu budowy? W zależności od tego łatwiej będzie dobrać jego rodzaj. Jeśli zamierzasz stosować maszynę do wielu różnych prac, model z szybkozłączem będzie bardzo przydatny, gdyż pozwoli szybko zmienić osprzęt.

Systemy Ułatwiające Obsługę i Bezpieczeństwo

Nie mniej istotne są wszelkie elementy, dzięki którym maszynę łatwiej obsługiwać, a praca jest bezpieczniejsza:

• Szybkość podłączania i odłączania: Producenci wymieniają ją wśród kluczowych cech urządzeń. Systemy takie jak FITLOCK i MACH minimalizują wysiłek i czas potrzebny na dołączenie ładowacza do ciągnika.
• Widoczność: Konstrukcja ładowacza powinna zapewniać jak najlepszą widoczność dla operatora. Poprowadzenie przewodów hydraulicznych wewnątrz ramion ładowacza zwiększa widoczność oraz zabezpiecza węże przed uszkodzeniami.
• Amortyzacja urządzenia: Przekłada się na płynniejszą jazdę, mniejsze zużycie podzespołów ciągnika i potencjalnie mniejsze wysypywanie się przewożonego materiału. W modelu Metal-Fach T248 wstrząsy amortyzuje specjalny hydroakumulator.
• Poziomowanie narzędzi: Standardowe wyposażenie ładowaczy czołowych dla ciągników o średnich mocach. Zapewnia wypoziomowanie oprzyrządowania podczas podnoszenia, eliminując potrzebę ręcznej regulacji i gwarantując brak utraty ładunku. Firmy takie jak Metal-Fach, Sonarol i Hydrometal oferują podobne rozwiązania prostowodów. John Deere wyróżnia się bogatszą ofertą, oferując wszystkie ładowacze serii R bez samopoziomowania, z samopoziomowaniem mechanicznym lub hydraulicznym.
• Hydraulika: Dobrze jest, jeśli w ładowaczu znajdzie się hydraulika 3- lub 4-sekcyjna, umożliwiająca instalację chwytaków do bel kiszonki czy innych ruchomych akcesoriów. Ładowacze 1- i 2-sekcyjne pozwalają odpowiednio na ruchy ramionami w dół i w górę oraz na ruchy narzędziem roboczym.
• Elementy zwiększające bezpieczeństwo: Warto zwrócić uwagę na zawór hamowania oraz blokadę położenia ramion na wypadek pęknięcia przewodu hydraulicznego. Cechą wyróżniającą ładowacz czołowy 603R marki John Deere jest blokada wysięgnika za pomocą zaworu odcinającego odpływ oleju z siłowników podnoszących ramiona, co jest kluczowe przy wykonywaniu czynności pod wysięgnikiem.

Częstotliwość Korzystania i Cena

Cena i dodatkowe opcje są dodatkowo płatne, dlatego warto rozważyć, jak często ładowacz będzie używany. Do rzadszych prac nie ma sensu inwestować w drogie komponenty, natomiast przy częstym użytkowaniu, inwestycja w lepsze rozwiązania szybko się zwraca. Za większość ładowaczy zapłacisz około 7 tys. zł, ale w przypadku urządzeń o większej mocy koszty mogą wzrosnąć nawet dwukrotnie.

Montaż Ładowacza Czołowego

Montaż ładowacza czołowego wymaga kilku etapów, które powinny być przeprowadzone z należytą starannością, często przez specjalistów.

Przygotowanie Ciągnika

Przed przystąpieniem do montażu ładowacza należy odpowiednio przygotować ciągnik. Pierwszym krokiem jest sprawdzenie kompatybilności ciągnika z wybranym modelem ładowacza. W niektórych przypadkach konieczny może być demontaż niektórych elementów ciągnika, np. błotników kół przednich. Czasem trzeba też zmienić układ wydechowy ciągnika, a także wlew paliwa, szczególnie w starszych modelach. Bardzo istotnym krokiem jest również sprawdzenie układu hydraulicznego ciągnika, aby upewnić się, że dysponuje on odpowiednią wydajnością i liczbą przyłączy hydraulicznych niezbędnych do obsługi ładowacza.

Etapy Montażu

Montaż ładowacza czołowego rozpoczyna się od zamocowania ramy nośnej do ciągnika. Po zamontowaniu ramy kolejnym krokiem jest instalacja ramion roboczych, które łączone są za pomocą sworzni, umożliwiających ich ruch w płaszczyźnie pionowej. Następnie montowane są siłowniki hydrauliczne. Ostatnim etapem montażu jest instalacja systemu sterowania w kabinie ciągnika.

Podłączanie Układu Hydraulicznego

Ładowacze czołowe posiadają przewody hydrauliczne, które można podłączyć do tylnych gniazd zasilających. Dzięki rozdzielaczowi istnieje możliwość podłączenia hydrauliki ładowacza do pompy ciągnika, po uprzednim zapoznaniu się z jego układem hydraulicznym. Do podłączenia przewodów hydraulicznych do ładowacza i układu hydrauliki zewnętrznej należy wykorzystać szybkozłącza. Podczas podłączania przewodów trzeba zadbać o to, aby były proste, a nie zgięte lub skręcone.

Testowanie i Dodatkowe Ustawienia

Po zakończeniu montażu konieczne jest przeprowadzenie testów funkcjonalności ładowacza. Montaż ładowacza zmienia rozkład masy ciągnika, dlatego zwykle stosuje się dodatkowe obciążniki montowane na tylnej części ciągnika, aby temu zapobiec. Po wykonaniu montażu pamiętaj również o uregulowaniu hydroakumulatora, o ile maszyna jest w niego wyposażona; tę operację powinien przeprowadzić odpowiedni serwis.

Systemy Ułatwiające Montaż (FITLOCK, MACH)

Dzięki kombinacji systemów FITLOCK i MACH operator musi wyjść z ciągnika tylko raz, aby dołączyć ramię ładowacza czołowego. Operator podjeżdża ciągnikiem pod ramiona ładowacza, a gdy system FITLOCK zostanie wstępnie zaryglowany, wychodzi, dołącza szybkozłącze i chowa wsporniki pod ramię. System MACH pozwala na podłączenie wszystkich przewodów hydraulicznych i elektrycznych jednym ruchem, nawet pod ciśnieniem, co znacząco przyspiesza i ułatwia przygotowanie maszyny do pracy.

Eksploatacja i Bezpieczeństwo Pracy z Ładowaczem Czołowym

Aby ładowacz czołowy służył przez lata i zapewniał bezpieczne użytkowanie, kluczowe są odpowiednie utrzymanie i przestrzeganie zasad bezpieczeństwa.

Właściwa Konserwacja

Warto dbać o ładowacz czołowy, aby był w jak najlepszym stanie technicznym, co pozwoli uniknąć niespodziewanych usterek i zapewni jego długą żywotność. Dobrze jest dokładnie czyścić go po każdym użyciu i przechowywać pod dachem. Ważna jest też regularna wymiana filtrów oraz oleju hydraulicznego.

Zasady Bezpiecznej Pracy

Jak w przypadku każdej maszyny rolniczej, w trakcie pracy z ładowaczem czołowym należy zachować pewne środki ostrożności. Przede wszystkim sprzęt zawsze trzeba przygotować, sprawdzając jego stan techniczny, a także poziom oleju. Operator powinien mieć na sobie odzież roboczą. Wszelkie prace z ładowaczem warto wykonywać w bezpiecznej odległości od innych osób i uważać na potencjalne przeszkody, takie jak słupy energetyczne, budynki, inne maszyny czy drzewa. Funkcje takie jak blokada wysięgnika (za pomocą zaworu odcinającego odpływ oleju z siłowników) powinny być wykorzystywane w przypadku wykonywania czynności pod wysięgnikiem ładowacza, a w urządzeniach bez tego typu zabezpieczeń należy stosować dodatkową podporę. Dodatkowym wyposażeniem zwiększającym bezpieczeństwo jest również zawór przelewowy (bezpieczeństwa), który chroni ładowacz i ciągnik przed nadmiernym ciśnieniem w siłowniku łyżki.

Waga Ładowacza Czołowego

Waga ładowacza czołowego zależy od jego modelu oraz producenta, a także przede wszystkim od udźwigu. Mały ładowacz o małym udźwigu (do 700 kg) będzie lżejszy. Ładowacze o większym udźwigu będą cięższe ze względu na konieczność zapewnienia wytrzymałości konstrukcji wsporczej oraz wysięgnika.
