Montaż Ładowacza Czołowego w Ciągniku Rolniczym

Ładowacz czołowy jest niezastąpionym narzędziem w gospodarstwie rolnym, szczególnie gdy zależy nam na podnoszeniu efektywności prac związanych z załadunkiem i transportem różnych materiałów. Aby jednak w pełni wykorzystać jego możliwości, niezbędne jest właściwe zamontowanie ładowacza oraz dobór odpowiednich akcesoriów. Instalacja ładowacza czołowego to cenna modernizacja, która znacznie zwiększa wszechstronność maszyny, ułatwiając przenoszenie bel siana, nabieranie kompostu czy załadunek palet. W tym artykule znajdziesz szczegółowy przewodnik dotyczący montażu, bezpieczeństwa oraz skutecznego wykorzystania ładowacza czołowego.

Montaż ładowacza czołowego krok po kroku - co warto wiedzieć?

Instalacja ładowacza czołowego wymaga precyzji oraz zrozumienia specyfiki zarówno ładowacza, jak i ciągnika, z którym będzie współpracował.

Przygotowanie do instalacji

Przed rozpoczęciem procesu instalacji ładowacza czołowego upewnij się, że posiadasz wszystkie niezbędne narzędzia i materiały. Wyłącz całkowicie ciągnik i ustaw go na płaskiej powierzchni. Spuść ciśnienie z układu hydraulicznego, poruszając dźwignią sterującą. Upewnij się, że masz przygotowane wszystkie potrzebne części i narzędzia.

• Narzędzia:
  • Śrubokręt
  • Pompa hydrauliczna (lub inna do podnoszenia ciągnika)
  • Klucze o różnych rozmiarach
  • Narzędzie pomiarowe
  • Pojemnik na zlewki i ściereczki do czyszczenia
  • Podnośnik lub ramię podnoszące (do utrzymania ładowacza w pozycji podczas mocowania)
• Materiały:
  • Ładowacz czołowy (z mocnymi ramionami mocującymi)
  • Węże hydrauliczne i złączki
  • Śruby i nakrętki
  • Trójnik lub złączka
  • Blok zaworowy (rozdzielacz) z minimum dwoma sekcjami dwustronnego działania i wbudowanym zaworem nadmiarowym (maksymalnie 110 barów)
  • Olej hydrauliczny o odpowiedniej specyfikacji

Krok 1: Wybór odpowiedniego modelu

Pierwszym krokiem jest wybór odpowiedniego modelu ładowacza kompatybilnego z posiadanym ciągnikiem. Nie każdy ładowacz pasuje do każdego ciągnika. Należy zwrócić uwagę na masę i moc ciągnika, ponieważ niewłaściwie dobrany ładowacz może powodować problemy ze stabilnością lub zbyt mocno obciążać konstrukcję pojazdu. Zawsze warto zwrócić uwagę na specyfikacje techniczne podane przez producenta. Upewnij się, że wybrany ładowacz jest dostosowany do parametrów Twojego ciągnika, w tym jego mocy i masy. Rekomendowane jest skonsultowanie się z dostawcą lub dealerem, który może doradzić najlepsze rozwiązanie. Przykładowo, ładowacze czołowe MTZ są niezbędnym narzędziem w rolnictwie i hodowli, a Iseki Landleader to kompaktowy i solidny mini ciągnik, który doskonale nadaje się do montażu zestawu ładowacza czołowego.

Krok 2: Podnoszenie ciągnika i demontaż kół (jeśli konieczne)

W niektórych przypadkach, np. podczas instalacji ładowacza czołowego w ciągniku MTZ, pierwszym krokiem jest podniesienie przedniej części ciągnika za pomocą pompy hydraulicznej i siłowników hydraulicznych. Podnieś ciągnik wystarczająco wysoko, aby umożliwić łatwy dostęp do przedniej ramy. Następnie, zdemontuj przednie koła ciągnika, aby móc swobodnie zamontować ładowacz czołowy. Do tego zadania należy użyć klucza płaskiego i kluczy płaskich.

Krok 3: Przygotowanie i mocowanie ramy

Mocowanie ramy ładowacza jest bardzo ważne dla stabilności i bezpieczeństwa podczas użytkowania. Rozłóż ramę ładowacza czołowego i umieść ją z przodu ciągnika. Upewnić się, że rama jest dobrze zamocowana i wyrównana z ciągnikiem. Ładowacz jest dostarczany z mocnymi ramionami mocującymi w kształcie U. Ustaw te boki tak, aby dokładnie pasowały do boków podwozia, tuż przed lub wokół gumy kabinowej lub płyty podłogowej. To idealne miejsce, ponieważ podwozie jest tu dodatkowo wzmocnione i oferuje miejsce na kilka śrub. Każda strona wspornika ładowacza jest mocowana do podwozia czterema śrubami. Z przodu biegną dwa ukośne pręty wspierające od ramy podstawowej do belki przednich obciążników. Zapewniają one dodatkową sztywność i zapobiegają uginaniu się ramy pod ciężkim obciążeniem. Zamocuj je do istniejących otworów na śruby lub użyj płyt wzmacniających, najlepiej z dodatkową płytą po wewnętrznej stronie podwozia. Użyj podnośnika lub ramienia podnoszącego, aby utrzymać ładowacz w pozycji podczas mocowania. Sprawdź, czy ładowacz może się swobodnie poruszać i czy nie występuje luz ani odkształcenia. Porusz ramieniem ładowacza lekko w górę i w dół ręcznie lub za pomocą wciągnika i sprawdź, czy jest wystarczająco dużo miejsca między ramą a maską silnika, drążkami kierowniczymi, przewodami lub kablami. Upewnij się, że siłowniki i ramiona są dobrze wyrównane, aby zapobiec zużyciu hydrauliki.

Krok 4: Podłączenie hydrauliki

Ładowacz czołowy działa dzięki układowi hydraulicznemu, który zasila siłowniki umożliwiające podnoszenie i opuszczanie łyżki lub innego osprzętu. W zależności od modelu ciągnika podłączenie hydrauliki może być nieco inne. Najczęściej wymaga połączenia przewodów hydraulicznych ładowacza z układem hydraulicznym ciągnika. Warto tu zwrócić uwagę na szczelność połączeń oraz na odpowiedni poziom płynów hydraulicznych, ponieważ wycieki mogą prowadzić do nieprawidłowego działania ładowacza.

Ogólne zasady podłączenia hydrauliki:

1. Znajdź przewód wysokociśnieniowy wychodzący z pompy hydraulicznej. Znajduje się on często pod siedzeniem lub przy skrzyni biegów. Przetnij ten przewód.
2. W tym miejscu zamontuj trójnik lub złączkę do podłączenia bloku zaworowego.
3. Zlokalizuj również przewód powrotny do skrzyni biegów, który później zostanie połączony z blokiem zaworowym.
4. Wybierz blok zaworowy z minimum dwoma sekcjami dwustronnego działania i wbudowanym zaworem nadmiarowym (maksymalnie 110 barów). Podłącz go do przewodu ciśnieniowego i powrotnego ciągnika.
5. Połącz cztery węże hydrauliczne ładowacza (dwa do podnoszenia i dwa do przechylania) z wyjściami bloku zaworowego. Upewnij się, że węże są wystarczająco długie, ale nie za długie, aby mogły się zaginać. Zamocuj je zaciskami wzdłuż ramy.
6. Sprawdź, czy połączenia są prawidłowe, aby ruchy ładowacza odpowiednio reagowały, i upewnij się, że złączki są mocno dokręcone.

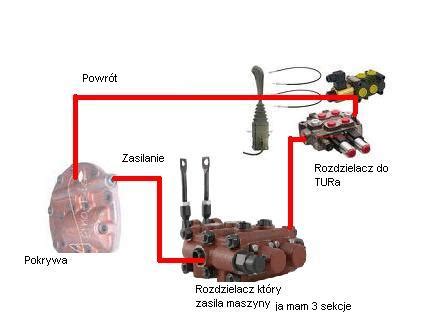

Szczególny przypadek: Podłączenie rozdzielacza w Renault 103.54

W przypadku, gdy ładowacz jest podłączony pod szybkozłącza z tyłu od wywrotu, co przeszkadza w niektórych pracach, można zastosować osobny rozdzielacz z dżojstikiem, np. typu Waryński, podłączony prosto w hydraulikę. Proponowanym rozwiązaniem jest podłączenie go w wyjście, które zasila drugi rozdzielacz od podnośnika. Wstawienie w rurę zasilającą drugi rozdzielacz dwóch trójników, pod które podłączono by rozdzielacz Waryńskiego, jest technicznie wykonalne.

Istotnym elementem tego rozwiązania jest połączenie między dwoma trójnikami. Ze względu na fakt, że średnica rury zasilającej podnośnik jest o wiele większa niż w rozdzielaczu Waryńskiego (w którym są wkręcone dodatkowo nyple), niepożądane jest puszczanie całego oleju przez rozdzielacz pomocniczy, gdyż mogłoby to wpłynąć na szybkość podnoszenia podnośnika. Połączenie między trójnikami, pełniące funkcję by-passu, pozwala na utrzymanie większej średnicy rury dla głównego przepływu oleju do podnośnika, minimalizując spowolnienie. Dodatkowo, w rozdzielacz Waryńskiego należy wkręcić tuleję ciśnieniową, aby rozdzielacz nie kierował oleju bezpośrednio na przelew, lecz utrzymywał ciśnienie w układzie. Takie rozwiązanie jest technicznie wykonalne i często stosowane, zapewniając funkcjonowanie dodatkowego rozdzielacza bez znaczącego zmniejszania średnicy rury od podnośnika, a co za tym idzie, bez wolniejszego podnoszenia podnośnika.

Krok 5: Podłączenie elementów sterujących

Podłącz sterowanie ładowacza czołowego do kierownicy ciągnika lub w inne łatwo dostępne miejsce, często na górze ramy ładowacza. Upewnij się, że dźwignie poruszają się swobodnie bez dotykania maski silnika lub siedzenia. Standardem jest dwustronny zawór dwusekcyjny: jedna sekcja do podnoszenia i opuszczania, druga do przechylania łyżki. Upewnij się, że sterowanie działa prawidłowo i bezpiecznie.

Krok 6: Ustawienia zapewniające stabilność i bezpieczeństwo

Stabilność ciągnika z ładowaczem jest niezwykle istotna podczas pracy z dużymi obciążeniami. Aby uniknąć ryzyka wywrócenia ciągnika, warto zainstalować odpowiednie przeciwwagi, które zrównoważą obciążenie z przodu pojazdu. Przeciwwagi te mogą być umieszczone z tyłu ciągnika lub na osi, a ich masa powinna być dostosowana do wagi ładowacza i przenoszonych ładunków. Sprawdź, czy ładunek nie blokuje widoczności i czy ciągnik pozostaje stabilny, także na pochyłościach.

Krok 7: Testowanie i zakończenie instalacji

Napełnij zbiornik hydrauliczny olejem o odpowiedniej specyfikacji. Uruchom ciągnik i ostrożnie obsługuj ładowacz, powoli poruszając dźwigniami zaworu. Przed rozpoczęciem pracy należy przetestować ładowacz czołowy. Podnieś i opuść ładunek, aby upewnić się, że wszystko działa prawidłowo. Sprawdź, czy nie ma wycieków, hałasu pompy lub nierównomiernych ruchów. Po pierwszym użyciu uzupełnij olej ponownie, ponieważ filtry i węże pochłaniają dodatkowy płyn. Dokręć wszystkie śruby po pierwszym teście. Nasmaruj punkty obrotowe i ewentualnie zamontuj podporę, aby ładowacz można było łatwo zdemontować. Po pomyślnym zakończeniu testu ciągnik i ładowacz czołowy są gotowe do pracy. Nie zapomnij założyć z powrotem przednich kół (jeśli zostały zdemontowane) i sprawdzić szczelności wszystkich połączeń.

Koszty zakupu i montażu ładowacza czołowego

Cena zestawu ładowacza czołowego różni się w zależności od jakości i zastosowania. Ogólnie można wyróżnić dwie kategorie:

• Ładowacze premium: Kosztują od 2500 do 3500 € bez VAT. Charakteryzują się solidną konstrukcją, często zawierają sterowanie joystickiem, szersze łyżki, niezawodne siłowniki hydrauliczne i staranne wykończenie. Są odpowiednie do codziennego i profesjonalnego użytku.
• Modele podstawowe: Kosztują od 1600 do 2200 € bez VAT. Są lżejsze i często dostarczane z prostym joystickiem. Są odpowiednie głównie do okazjonalnego użytku, jak przenoszenie kilku bel siana czy lekkie prace ogrodowe. W ostatnich latach jakość marek takich jak Katana i Sanko poprawiła się, co czyni je dobrym wyborem dla hobbystów.

Kto zleca montaż mechanikowi, płaci średnio od 250 do 600 € za robociznę. Hobbystom montaż zazwyczaj zajmuje 5-6 godzin, podczas gdy doświadczony mechanik często kończy to w ciągu 2-4 godzin. Kwoty te nie obejmują części i materiałów eksploatacyjnych. Z odpowiednimi narzędziami i jasnym planem działania, zdolny użytkownik może wykonać instalację samodzielnie, ale w razie wątpliwości zaleca się skorzystanie z pomocy specjalisty.

Jak wybrać odpowiednie akcesoria do ładowacza czołowego?

Ładowacz czołowy może być wyposażony w różnorodne akcesoria, które zwiększą jego funkcjonalność i uniwersalność w gospodarstwie. Wybór odpowiednich narzędzi zależy od specyfiki prac, które planujesz wykonywać.

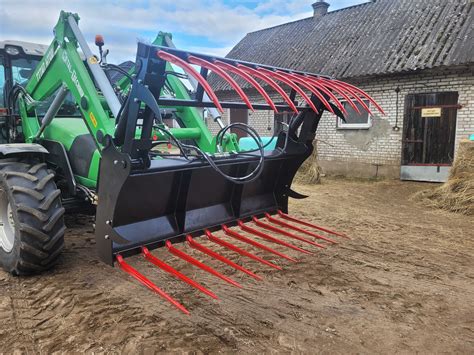

• Widły do palet i bel siana: Widły do palet to doskonały wybór, jeśli planujesz przenoszenie ładunków na paletach, takich jak worki z nawozami lub paszami. Jeśli jednak głównym zadaniem będzie transport bel siana, lepiej sprawdzą się widły specjalnie przeznaczone do przenoszenia cylindrycznych bel. Takie widły wyposażone są w specjalne, wydłużone zęby, które bezpiecznie podtrzymują bele, chroniąc je przed uszkodzeniem.
• Chwytaki do materiałów sypkich: Chwytaki są idealne do przenoszenia materiałów sypkich, takich jak żwir, piasek czy ziarna. Są one wyposażone w mechanizm zamykania, który pozwala na bezpieczne uchwycenie i transportowanie materiału bez ryzyka jego rozsypania. Również w przypadku przenoszenia gałęzi lub innych elementów organicznych chwytaki sprawdzają się doskonale, ułatwiając pracę w lesie lub w sadzie.

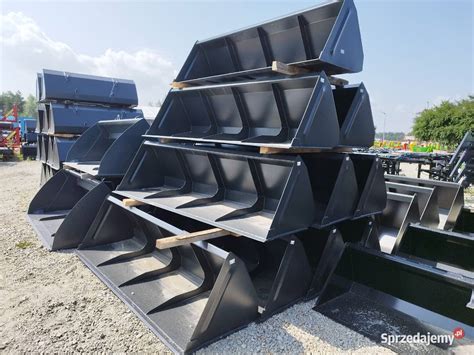

• Łyżki do prac ziemnych: Łyżki są niezbędne podczas prac ziemnych, takich jak kopanie, przesuwanie ziemi czy poziomowanie terenu. Wybierając łyżkę, warto zwrócić uwagę na jej pojemność oraz na to, czy jest wykonana z wytrzymałych materiałów, które poradzą sobie z obciążeniem, jakie może wystąpić podczas pracy z twardą ziemią lub kamieniami.
• Podnośniki i inne specjalistyczne osprzęty: Oprócz najpopularniejszych akcesoriów do ładowacza czołowego, na rynku znajdziemy także inne bardziej specjalistyczne osprzęty. Podnośniki pozwalają na unoszenie ładunków na wyższe poziomy, co jest przydatne np. przy układaniu palet na większej wysokości. Dostępne są też akcesoria takie jak np. lemiesze do odśnieżania, które czynią ładowacz jeszcze bardziej wszechstronnym.

Bezpieczeństwo pracy z ładowaczem czołowym - jak unikać najczęstszych zagrożeń?

Praca z ładowaczem czołowym wiąże się z ryzykiem, dlatego niezwykle ważne jest zachowanie podstawowych zasad bezpieczeństwa. Zaniedbanie tych zasad może prowadzić do wypadków, które mogą mieć poważne konsekwencje.

• Nie przekraczaj maksymalnego obciążenia: Przy pracy z ładowaczem bardzo ważne jest, aby nie przekraczać maksymalnego dopuszczalnego obciążenia, jakie może przenieść zarówno ładowacz, jak i ciągnik. Przeciążenie może prowadzić do uszkodzeń ładowacza, a także do niebezpiecznych sytuacji, takich jak przechylenie się ciągnika.
• Regularna kontrola układu hydraulicznego: Układ hydrauliczny musi być regularnie sprawdzany pod kątem szczelności i poziomu płynu. Wycieki mogą prowadzić do spadku ciśnienia, a to może skutkować niestabilnym działaniem ładowacza.
• Prawidłowe parkowanie ładowacza: Warto również pamiętać, aby po zakończeniu pracy ustawić ramiona ładowacza w neutralnej, opuszczonej pozycji, gdyż zapobiega to niekontrolowanemu przemieszczaniu się ładowacza.
• Przeglądy i konserwacja: Regularne przeglądy i konserwacja ładowacza to też niezbędne kroki, które zapewniają bezpieczeństwo oraz przedłużają żywotność sprzętu. Sprawdzenie stanu technicznego, zwłaszcza elementów hydraulicznych oraz mocowań, minimalizuje ryzyko awarii.
• Szkolenia operatorów: Dobrym pomysłem jest również organizowanie szkoleń dla operatorów, które pomogą nabyć wiedzę z zakresu technik bezpiecznego manewrowania.

Skuteczne wykorzystanie ładowacza czołowego w gospodarstwie - praktyczne zastosowania

Ładowacz czołowy jest wszechstronnym narzędziem, które może być używane do różnych prac w gospodarstwie, oszczędzając czas i zmniejszając obciążenie fizyczne.

• Transport materiałów: Pozwala na szybki transport materiałów, takich jak siano, zboże, nawozy czy opał. Wystarczy odpowiednio dobrać akcesoria, aby przenosić różnorodne ładunki w sposób bezpieczny i efektywny.
• Załadunek i rozładunek: Sprawdzi się doskonale przy załadunku materiałów na przyczepę lub do magazynu. Jest to szczególnie przydatne podczas zbiorów, kiedy szybki i sprawny załadunek jest ważny dla efektywnej pracy gospodarstwa.
• Przygotowanie pasz dla zwierząt: Ładowacz z odpowiednimi akcesoriami, takimi jak chwytaki do sianokiszonki czy widły, ułatwia też pracę przy przygotowaniu pasz dla zwierząt. Dzięki niemu można w prosty sposób przenosić duże ilości karmy bez konieczności transportu ręcznego.
• Prace ziemne i melioracyjne: Łyżki oraz inne osprzęty do prac ziemnych umożliwiają z kolei wykonywanie prac takich jak równanie terenu, kopanie rowów, a nawet prace melioracyjne. Dzięki temu ładowacz czołowy staje się pomocny nie tylko w typowych pracach gospodarskich, ale również przy kształtowaniu krajobrazu.

Ładowacz czołowy to sprzęt, który, jeśli jest odpowiednio zamontowany i użytkowany, znacznie zwiększa wydajność prac w gospodarstwie rolnym. Dbając o właściwy montaż, wybór akcesoriów oraz przestrzeganie zasad bezpieczeństwa, można efektywnie wykorzystać go w różnych zadaniach - a to przekłada się na oszczędność czasu i sił.
