Ładowacz czołowy, często potocznie nazywany „turem”, to jedno z kluczowych narzędzi w nowoczesnym gospodarstwie rolnym, niezbędne do szerokiego zakresu prac załadunkowych i transportowych. Jego wszechstronność sprawia, że jest on nieoceniony w codziennej działalności, od pobierania pasz, przez przewóz obornika, po manipulowanie balotami czy paletami. W niniejszej artykule przyjrzymy się historii, budowie, zasadom działania oraz szczegółowym informacjom dotyczącym wybranych modeli, ze szczególnym uwzględnieniem serii Pirat.
Historia Polskiego Ładowacza Czołowego - Od Stertnika do TURA
Początki mechanizacji załadunku
Na świecie, pierwsze konstrukcje przypominające ładowacze czołowe służyły głównie do załadunku siana i słomy. Były one poruszane linami przy pomocy systemu krążków. Z całą pewnością stertnik stogujący z lat trzydziestych był protoplastą ładowacza czołowego w takiej formie.
Wyzwania dla polskiego rolnictwa i Ursusa
Polski ładowacz czołowy pojawił się stosunkowo późno. Podczas gdy w innych krajach takie urządzenia były stosowane już od kilku lat, w Polsce pracowały jedynie doczepiane maszyny z importu. W 1964 roku, podczas targów rolniczych ELMA w Jönsburgu, polscy inżynierowie próbowali dociec, dlaczego polski ciągnik Ursus C-328, dobrze dopracowany i wywołujący duże zainteresowanie, nie był sprzedawany w zestawach z ładowaczami. Problem tkwił w słabej osi przedniej Ursusa, która po prostu nie wytrzymałaby obciążenia. Ponadto, w środkowej czy przedniej części ciągnika nie było miejsca na przymocowanie ramy ładowacza. Dopiero Ursus C-330 został dostosowany do pracy z takim urządzeniem.
Narodziny T-210 TUR
Gdy tylko w 1967 roku Ursus wypuścił pierwsze ciągniki C-330, niemal natychmiast jeden z egzemplarzy trafił do Warmińskiej Fabryki Maszyn Rolniczych w celu opracowania konstrukcji ładowacza czołowego. Urządzenie to zostało oznaczone symbolem T-210 TUR. Ramię wykonano z rur profilowych, co zapewniało stosunkowo mały ciężar i dużą wytrzymałość. Hydraulika pierwszych modeli „Tura” podłączana była pod rozdzielacz ciągnika, działając jednostronnie na dwa siłowniki nurnikowe. Oznaczało to, że tłoczony olej działał podczas podnoszenia, natomiast opuszczanie wywoływane było ciężarem ramienia, które opadając wypychało olej z siłowników do układu. Maksymalny udźwig ładowacza T-210 wynosił 400 kg, choć w skrajnym położeniu - wyciągniętego wysięgnika - malał on o połowę. Do wyrównania nacisków na osie ciągnika służył przeciwciężar, wykonany jako stalowa skrzynia, zawieszana na trzypunktowym podnośniku ciągnika.
Ewolucja i dalszy rozwój serii TUR

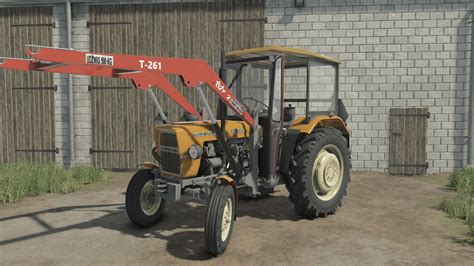

W takiej formie ładowacz T-210 produkowano w zasadzie bez zmian do końca lat dziewięćdziesiątych. W 1978 roku opracowano model o większej sile udźwigu, przystosowany do montażu na ciągnikach C-355 i C-360. Od tego momentu ładowacz T-210 oznaczany jest dodatkową nazwą „Tur-1”, natomiast większy T-261 jako „Tur-2”. W 1983 roku produkcję ładowaczy przejęła firma POM Gajewo. W latach dziewięćdziesiątych do „Tura-1” zaprojektowano dwusekcyjny rozdzielacz i wysięgnik, co umożliwiło hydrauliczne sterowanie kątem natarcia łyżki czy opróżnianie wideł. Ta wersja została oznaczona literą A. Na bazie POM-u Gajewo wydzieliły się w latach dziewięćdziesiątych dwie firmy: „Pomarol” i „Hydramet”. Obecnie można jeszcze zamówić ładowacz „Tur-1” w podobnym wykonaniu jak czterdzieści lat temu, choć system zwalniania łyżki przy pomocy linki jest już przeżytkiem.
Ładowacz Czołowy Pirat 1 - Szczegółowe Informacje
Producent i seria
Na polskim rynku ładowaczy czołowych wyróżnia się seria Pirat, produkowana przez firmę Unia-Famarol ze Słupska. Nazwa „Pirat” symbolizuje siłę i efektywność tych maszyn.
Wyposażenie standardowe i dodatkowe
Seria Pirat obejmuje cztery modele: 1, 2, 3 i 4. Standardowo urządzenia te są wyposażone w:
- rozdzielacz trzysekcyjny,
- dżojstik elektryczny,
- szybkozłącza hydrauliczne.
Jako wyposażenie dodatkowe dostępny jest również akumulator hydrauliczny, który poprawia komfort pracy i amortyzację.
Parametry techniczne Pirata 1
Najmniejszy z Piratów, model Pirat 1, może podnieść ładunek na maksymalną wysokość wyładunkową 2,8 metra. Jego maksymalny udźwig wynosi 1,6 tony, jednak udźwig na maksymalnej wysokości zmniejsza się do jednej tony.
Charakterystyka i Zastosowanie Ładowaczy Czołowych
Wszechstronność osprzętu
Ładowacze czołowe są maszynami wielofunkcyjnymi dzięki możliwości zastosowania różnorodnego osprzętu. Do osprzętu współpracującego z ładowaczem należą m.in.:
- chwytak (np. do bel, gałęzi),
- krokodyl (do obornika, kiszonki),
- łyżka (do materiałów sypkich),
- łycho-krokodyl (połączenie funkcji łyżki i krokodyla),
- paleciak (do transportu palet),
- wycinak (do kiszonki).
Ładowacze są przeznaczone do załadunku i rozładunku płodów rolnych, obornika, kiszonki, materiałów sypkich, palet oraz do prac transportowych w gospodarstwie rolnym.
Typowe zadania
W gospodarstwach rolnych ładowacz czołowy jest wykorzystywany do zadań takich jak:
- Pobieranie paszy z pryzmy i przenoszenie jej do obory.
- Podgarnianie i rozwożenie obornika na polu.
- Przewożenie balotów sianokiszonki lub słomy.
- Transport palet z materiałem.
Zadania te często polegają na załadowaniu palet lub innych materiałów na podnośnik i przewiezieniu ich z punktu A do B. Największą trudnością jest zazwyczaj precyzyjne operowanie podnośnikiem, co wymaga pewnej wprawy, ale z każdym kolejnym zadaniem staje się dużo przyjemniejsze i prostsze.
Zasady obsługi i sterowania
Obsługa ładowacza czołowego, choć wymaga precyzji, nie jest skomplikowana. Zazwyczaj sterowanie odbywa się za pomocą joysticka lub kilku przycisków, które odpowiadają za podnoszenie i opuszczanie ładowacza, a także za operowanie ramieniem. Podczas podjeżdżania do palety, zaleca się to robić powoli, starając się ustawić ramię pod kątem prostym i opuścić je tak, by trafić w dwa otwory. Czasami można pomóc sobie, „dopychając” palety do jakiejś przeszkody, na przykład ogrodzenia, aby widły weszły bez problemu. Następnie unosi się ładowacz i bez pośpiechu kieruje do miejsca wyładunku.
Technologie i Rozwiązania Konstrukcyjne
Współcześni producenci ładowaczy czołowych wprowadzają liczne innowacje, aby zwiększyć wydajność, komfort i bezpieczeństwo pracy.
Ładowacze Metal-Technik
Ładowacze czołowe Metal-Technik budowane są z myślą o najwyższej wydajności. W ich konstrukcji zastosowano stal najwyższej jakości - S235, dwie poprzeczki z rury o średnicy 90 mm wzmacniające konstrukcję oraz siłownik o zmniejszonej średnicy, co doskonale współgra z ciągnikami o słabej wydajności hydrauliki. Powłoka malarska składa się z podkładu i właściwej farby, nakładanej metodą proszkową. Sterowanie odbywa się za pomocą joysticka. Ładowacze te wyposażone są m.in. w szybkozłącze do montażu, kompletne szybkozłącze hydrauliki, mechaniczne prowadzenie równoległe oraz wsporniki do odstawiania. Charakteryzują się niewielkim błędem poziomowania dla osprzętu spawanego pod kątem 90 stopni do podłoża (3 stopnie). Maksymalny kąt czerpania uzyskiwany jest na wysokości 1000 mm i jest korygowany przez system zaworów hydraulicznych, siłowników o podwójnym tłoczysku i zderzaków, zapobiegając kolizji ramki z ramą ładowacza.
Ładowacze Valtra
Fiński producent ciągników Valtra oferuje ładowacze czołowe do każdego swojego modelu. Do serii A dostępne są trzy modele, a do serii N, 6000 oraz T - cztery. W ładowaczach Valtry zastosowano przydatne rozwiązania konstrukcyjne:
- „Lock and Go”: system szybkiego i bezpiecznego podłączania i odłączania ładowacza.
- Wspomagające podpory: ułatwiające demontaż i „parkowanie” ładowacza.
- SoftDrive: system amortyzacji ładowacza, zabezpieczający ciągnik przed wibracjami i naprężeniami.
Sterowanie może odbywać się za pomocą niewielkiego dżojstika w podłokietniku (dla ciągników serii T, C, M/XM) lub za pomocą układów mechanicznej hydrauliki ErgoDrive i elektronicznej ElectroDrive (dla ciągników serii 6000, A lub T). Maksymalna wysokość pracy ładowaczy Valtry wynosi 3,5-4,75 m, a ich masa waha się od 515 kg do 808 kg.
Ładowacze JF-STOLL Robust
Ładowacze Robust firmy JF-STOLL dostępne są w trzech typach: seryjnie wyposażone w mechaniczny system poziomowania elementów roboczych (HDPM, HDP) oraz bez możliwości poziomowania (HD). Urządzenia te wyposażono w system EHS do sterowania ładowaczem, umożliwiający obsługę pięciu najważniejszych funkcji za pomocą jednej dźwigni. Dodatkowo, jako wyposażenie opcjonalne, dostępne są systemy Hydro-Fix (szybkozłącze hydrauliczne) i Comfort Drive (amortyzacja ładowacza).
Ładowacze MX Technic
Ładowacze MX Technic charakteryzują się estetycznym stalowo-czarnym designem, który dobrze komponuje się z większością ciągników. Ważniejsze są jednak ich możliwości i rozwiązania konstrukcyjne, takie jak umieszczenie przewodów hydraulicznych w ramie urządzenia, co poprawia bezpieczeństwo i komfort pracy, chroniąc przewody przed uszkodzeniami mechanicznymi. Seria MX Technic obejmuje sześć modeli (T4, T6, T8, T10, T12, T15) współpracujących z ciągnikami o mocy 35-230 KM. Największy model, MX T12, może podnosić ładunek na maksymalną wysokość 3,9 m (mierząc od spodu łyżki) i na tej wysokości radzi sobie z ciężarem prawie 2,5 tony.
Ładowacze POL-MOT TUR i Pronar
Firma POL-MOT oferuje ładowacze czołowe TUR, dostosowane do różnych potrzeb. Największy model, TUR 8, przeznaczony jest do ciągników o mocy od 115 do 180 KM i oferuje wysokość podnoszenia 3,9 m. Najmniejszy, TUR 2, podnosi ładunek na maksymalną wysokość 2,8 m (wysokość wyładunku jest mniejsza o 30 cm) przy udźwigu nominalnym 500 kg (maksymalnie jedną tonę). Udźwig nominalny w kolejnych modelach wzrasta stopniowo do 1,65 tony (maksymalny do 2,15 tony). POL-MOT oferuje szeroką gamę łyżek, wideł, czerpaków i chwytaków. Na życzenie producent może zamontować elektrohydrauliczny zespół sterujący - dżojstik. Również do ciągnika Pronar można zamontować ładowacz tego samego producenta. ŁC-1650 to ładowacz czołowy z Narwi o maksymalnym udźwigu 1,65 tony i wysokości podnoszenia do 3,85 m.
Inni producenci
Oprócz wymienionych, wielu innych znanych producentów ciągników oferuje własne serie ładowaczy czołowych. John Deere posiada szeroką gamę tych urządzeń. Podobnie Zetor, który w ofercie ma trzy ładowacze: 100, 220 i 260. Największy z nich - 260 - może pracować na maksymalnej wysokości 4 m (mierząc od środka ramienia).
Ładowacz Czołowy a Ładowarka Teleskopowa: Porównanie
W obliczu rosnącego zainteresowania ładowarkami teleskopowymi, ciągnikowe ładowacze czołowe bywają nieco w cieniu. Ładowarki teleskopowe są cenione za swoją wielozadaniowość i większy zasięg. Jednak ładowacze czołowe nadal stanowią ekonomiczną i efektywną alternatywę w wielu gospodarstwach.
Zalety ładowaczy czołowych
Gdy ewentualnych zadań dla ładowarki nie ma zbyt wiele, ładowacz czołowy może być lepszym wyborem. Obsługa najnowszych ładowaczy uległa znacznemu skróceniu w porównaniu z urządzeniami starszymi. W zależności od potrzeb, ładowacz czołowy można szybko zamontować lub zdjąć z ciągnika, co jest jego dużą zaletą. Decydując się na zestaw ładowacz czołowy + ciągnik od tego samego producenta, można oczekiwać wzorowej współpracy obu urządzeń.
Ograniczenia i widoczność
Minusem ładowaczy czołowych może być mniejszy zasięg w porównaniu z możliwościami wysięgników teleskopowych. Inną wadą jest to, że zamontowany ładowacz ogranicza widoczność operatora ciągnika. Jednak ta wada jest częściowo niwelowana przez możliwość demontażu ładowacza, co pozwala na pełne wykorzystanie ciągnika do innych prac.
