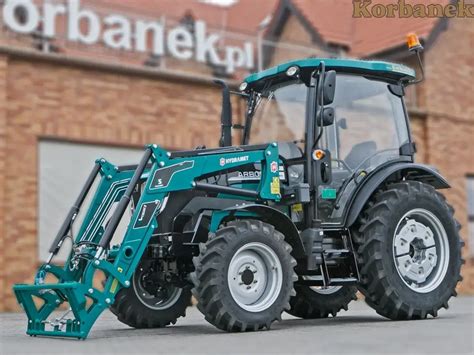

Ładowacz czołowy to uniwersalne urządzenie montowane na ciągniku, które stało się nieodzownym elementem wielu prac w rolnictwie, budownictwie, gospodarce komunalnej czy leśnictwie. Umożliwia ono efektywny załadunek, rozładunek i transport różnorodnych materiałów, od płodów rolnych, przez nawozy i pasze, aż po ziemię, piach czy drewno. Dzięki niemu można zaoszczędzić sporo czasu, zmniejszyć nakład pracy manualnej i zwiększyć efektywność gospodarstwa, rozszerzając jednocześnie możliwości traktora bez konieczności dokupywania wielu dodatkowych maszyn.
Czym jest ładowacz czołowy?
Urządzenie do prac załadowczych i rozładowczych powinno łączyć w sobie potrzeby udźwigu, wysokości i dużą zwrotność. Ciągnik z ładowaczem czołowym spełnia wymagania dotyczące udźwigu, zazwyczaj do około 3 ton. Ładowacz czołowy to urządzenie, które można wykorzystać przy pracach polowych, w obejściu, lesie czy ogrodzie. Najczęściej stosuje się je do załadunku i rozładunku różnego rodzaju materiałów, a także ich transportu. Z powodzeniem można nim m.in. przewozić płody rolne, piach czy nawozy mineralne, co zwiększa efektywność wielu prac.

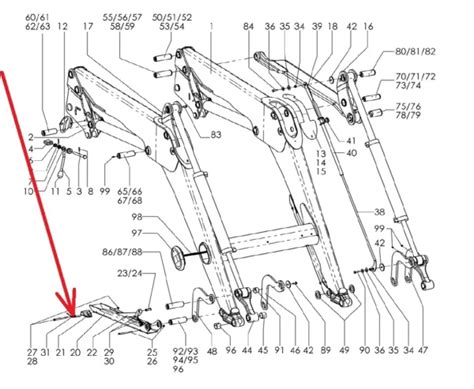

Budowa i kluczowe elementy ładowacza czołowego
Ładowacz czołowy składa się z kilku elementów, decydujących o jego funkcjonalności i trwałości.
Rama nośna (konstrukcja wsporcza)
Głównym punktem mocowania urządzenia do ciągnika jest rama montażowa, nazywana również ramą nośną lub konstrukcją wsporczą. Jest ona na stałe mocowana do traktora, wykonana z wysokiej jakości stali, co zapewnia wytrzymałość i stabilność podczas prac z dużymi obciążeniami. Rama musi być dopasowana do konkretnego modelu ciągnika, odpowiednio przenosząc naprężenia i rozkładając siły ciężaru ładowacza na ciągnik.
Wysięgnik
Podstawowym zespołem roboczym ładowacza czołowego jest wysięgnik. Jego konstrukcja, wykonana z wysokiej klasy stali, jest odporna na siły zrywne i skrętne. Wysięgnik pasuje zwykle do kilku różnych modeli traktora. W czasie załadunku jest on unoszony i opuszczany za pomocą siłowników hydraulicznych, a ruch roboczy przebiega w płaszczyźnie pionowej. Do wysięgnika przymocowuje się przewody instalacji hydraulicznej.
Osprzęt roboczy
Na końcu wysięgników zainstalowany jest odpowiedni system sprzęgania osprzętu, często według norm euro (tzw. euroramka), co ułatwia jego szybki montaż i demontaż. Osprzęt to wyposażenie ładowacza, dzięki któremu spełnia on swoje zadanie. Jest on łatwo wymienialny, co sprawia, że ładowacz jest niezwykle uniwersalny. Przykładowe elementy osprzętu to:
- Widły do obornika
- Widły do bel okrągłych
- Czerpak szczękowy do materiałów sypkich
- Spychacz
- Hak do udźwigu big bag
- Widły do palet
- Wycinak do kiszonki
- Widły z krokodylem
- Szufla z krokodylem
- Skrzynia załadunkowa
- Czerpak do kamieni
- Chwytak do kłód
Systemy poziomowania narzędzi
Jedną z podstawowych różnic konstrukcyjnych między ładowaczami jest sposób poziomowania narzędzi, co ma kluczowe znaczenie dla wydajności i precyzji pracy, zwłaszcza przy przeładunku palet.
Poziomowanie mechaniczne (układ prostowodowy)
Nowoczesne ładowacze są wyposażone w układ prostowodowy, który zapewnia podczas pracy utrzymanie narzędzi roboczych w poziomie. Najprostszym i najczęściej stosowanym rozwiązaniem jest mechaniczne połączenie poziomującego narzędzia na zasadzie równoległoboku.
Poziomowanie hydrauliczne
Innym rozwiązaniem jest poziomowanie hydrauliczne. Do zalet tego rozwiązania należy dokładniejsze poziomowanie i lepsza widoczność niż przy zastosowaniu prostowodów (brak elementów nabudowanych na ramie). To rozwiązanie jest zalecane przy przeładunku palet, gdzie istotna jest duża dokładność utrzymania poziomu ładunku, a także ułatwia przenoszenie materiałów sypkich przy pomocy szufli.
Układ hydrauliczny i sterowanie
W związku z bogatym wyposażeniem w osprzęt, układy hydrauliczne ładowaczy zostają bardziej rozbudowane o dodatkowe zespoły, jak: podnoszące, chwytające, obracające itp., które podnoszą funkcjonalność i obsługę maszyny.
Systemy sterowania
Aktualnie większość ładowaczy wyposażonych jest we własny rozdzielacz, którym operator steruje za pomocą joysticka. Występuje kilka rozwiązań. Najprostszym jest wykorzystanie joysticka połączonego z rozdzielaczem za pomocą linek (cięgna Bowdena), co jest rozwiązaniem tanim i bezawaryjnym. Coraz częściej stosowane jest sterowanie elektryczne, często oparte na silnikach krokowych, które pozwala na nieporównywalnie dokładniejsze operowanie osprzętem i niemal bez użycia siły.
Hydraulika wielosekcyjna (3- lub 4-sekcyjna)
Coraz istotniejsze staje się wyposażenie ładowacza w hydraulikę trzy- lub czterosekcyjną, dzięki czemu można zainstalować chwytaki do bel kiszonki, balotów słomy lub innych ruchomych akcesoriów. Ładowacze 1-sekcyjne umożliwiają ruchy ramionami w dół i w górę, a 2-sekcyjne pozwalają na ruchy narzędziem roboczym.
Specjalistyczne funkcje i rozwiązania
Sekcja pływająca
Nowoczesny rozdzielacz hydrauliczny często wyposażony jest w sekcję pływającą w standardzie. Ta funkcja umożliwia narzędziom roboczym swobodne poruszanie się w płaszczyźnie pionowej, zgodnie z ukształtowaniem terenu. Jest to szczególnie przydatne podczas równania terenu, zgarniania śniegu lub rozrzucania materiałów, gdzie stały nacisk na podłoże jest kluczowy dla efektywnej pracy.
Amortyzacja wstrząsów
W standardzie ładowacz często posiada hydrauliczny amortyzator wstrząsów. Zapewnia to większy komfort pracy operatora i chroni ciągnik przed nadmiernymi obciążeniami, szczególnie podczas jazdy z ładunkiem po nierównym terenie.
Szybkozłącza i multizłącza
Nie można pominąć znaczenia szybkozłącza, które umożliwia szybką wymianę narzędzi roboczych bez konieczności używania dodatkowych narzędzi. Gdy ciągnik wykorzystywany jest do różnych prac w gospodarstwie, często zachodzi konieczność odłączenia ładowacza. Wtedy warto zainwestować np. w multizłącze hydrauliczne, które pozwala na jednoczesne podłączenie wszystkich przewodów hydraulicznych, co znacznie przyspiesza proces montażu i demontażu.
Wyłącznik ciśnieniowy LCA podłączenie regulacja
Rodzaje ładowaczy czołowych
W zależności od konstrukcji i przeznaczenia, można wyróżnić następujące rodzaje ładowaczy czołowych:
- Ładowacze czołowe kompaktowe - urządzenia o mniejszych rozmiarach i większej zwrotności w porównaniu do standardowych modeli, świetnie sprawdzają się tam, gdzie przestrzeń jest ograniczona.
- Ładowacze czołowe uniwersalne - maszyny o szerokiej gamie zastosowań, wykorzystywane do bardzo wielu zróżnicowanych prac.
- Ładowacze czołowe teleskopowe - w tym przypadku możliwe jest skracanie oraz wydłużanie ramienia maszyny, co pozwala z kolei uzyskać większy wysięg i zasięg - to ma znaczenie zwłaszcza przy załadunku na wyższe wysokości.
- Ładowacze czołowe do rolnictwa - projektowane są z myślą o pracach na polu, przeznaczone są np. do załadunku siana, nawozów itp.
Zastosowanie ładowaczy czołowych
Głównym zadaniem ładowacza czołowego jest załadunek i rozładunek (np. ziemi czy materiałów sypkich), jak również ich przemieszczanie. Zwiększa on możliwości traktora, dzięki czemu może być wykorzystywany przy wielu zadaniach, często eliminując konieczność dokupywania dodatkowych maszyn.
W rolnictwie
Ładowacz czołowy doskonale sprawdza się w szeroko rozumianym rolnictwie. Jest niezastąpiony przy pracach związanych z zadawaniem pasz, usuwaniem obornika czy transportem bel słomy. Przy uprawie roślin ładowacz może być wykorzystywany do załadunku siewników, rozsiewaczy nawozów czy opryskiwaczy. Możliwość szybkiego załadunku tych maszyn znacząco zwiększa wydajność pracy i pozwala na optymalne wykorzystanie czasu.
W budownictwie, gospodarce komunalnej i przemyśle
Ładowacz czołowy odnajduje swoje miejsce także w budownictwie, gospodarce komunalnej czy przemyśle, gdzie służy do przemieszczania materiałów, usuwania odpadów czy załadunku pojazdów transportowych.
Jak wybrać odpowiedni ładowacz czołowy?
Przy wyborze ładowacza czołowego dobrze jest wziąć pod uwagę następujące kryteria, aby zapewnić stabilną, efektywną i bezpieczną pracę.
Dopasowanie do ciągnika
Rozmiar i moc ciągnika
Pierwszą i najważniejszą kwestią jest odpowiedni dobór ładowacza do gabarytów i mocy ciągnika. W sytuacji, gdy urządzenie będzie miało nieodpowiednie rozmiary, może dojść do problemów ze stabilnością oraz wydajnością.
Obciążenie przedniej osi
Do współpracy z ładowaczem najlepszy będzie ciągnik z rewersem przełączanym pod obciążeniem i możliwością dużego obciążenia przedniej osi. Montaż ładowacza zmienia rozkład masy ciągnika, dlatego zwykle stosuje się dodatkowe obciążniki montowane na tylnej części ciągnika, aby temu zapobiec i zapewnić stabilność.
Kabina i widoczność
Producenci ciągników starają się we własnych konstrukcjach tak projektować kabiny, aby widoczność podczas pracy z ładowaczem była możliwie największa. Warto także zwrócić uwagę na konstrukcję ładowacza, która powinna zapewniać jak najlepszą widoczność.
Kluczowe parametry techniczne
Udźwig, zasięg i wysokość podnoszenia
Przy wyborze ładowacza czołowego warto zwrócić uwagę na jego udźwig (zwykle od 500 do 3000 kg), zasięg i wysokość podnoszenia. Jeżeli sprzęt tego typu będzie potrzebny do pracy na wysokościach, najlepiej sprawdzą się ładowacze teleskopowe.
Typ osprzętu i system mocowania (euroramka)
Warto zastanowić się, do jakich prac będzie potrzebny ładowacz czołowy. Jeśli maszynę będzie się stosować do wielu różnych prac, przyda się model ze szybkozłączem (np. euroramka), który pozwoli szybko zmieniać osprzęt.
Funkcje zwiększające komfort i bezpieczeństwo
Szybki montaż i demontaż (system "Lock and Go")
Warto zwrócić uwagę na elementy, dzięki którym maszynę jest łatwiej obsługiwać, np. system „Lock and Go”, który pozwala łatwo podłączyć i odłączyć ładowacz od ciągnika, gdy jest niepotrzebny.
Elementy bezpieczeństwa (zawory hamowania, blokady ramion)
Wybierając odpowiedni ładowacz, warto zwrócić uwagę na elementy zwiększające bezpieczeństwo, takie jak zawór hamowania oraz blokada położenia ramion na wypadek, gdyby pękł przewód hydrauliczny. Najlepiej jest wybierać urządzenia sprawdzonych marek, dbających o jakość materiałów i zapewniających dostępność części zamiennych.
Ergonomia operatora i precyzja sterowania
Niektóre rozwiązania konstrukcyjne usprawniają montaż i demontaż ładowacza, zwiększają bezpieczeństwo pracy i ergonomię operatora, a także zapewniają większą precyzję sterowania, na przykład dzięki zastosowaniu joysticków elektronicznych z silnikami krokowymi.
Częstotliwość użytkowania a dodatkowe wyposażenie
Sporo zależy również od tego, jak często będzie się korzystać z ładowacza czołowego. Jeżeli rzadko, nie ma sensu inwestować w drogie dodatkowe komponenty. Inaczej wygląda sprawa, jeśli ładowacz ma być wykorzystywany niemal codziennie - wtedy nawet najdrobniejsze wyposażenie staje się bezcenne.
Montaż i przygotowanie ciągnika do pracy z ładowaczem czołowym
Montażem konstrukcji wsporczej zazwyczaj zajmuje się dealer, producent lub odpowiedni serwis. Niemniej jednak, warto znać podstawowe kroki i wymagania.
Wstępne sprawdzenie i przygotowanie
Przed przystąpieniem do montażu ładowacza należy odpowiednio przygotować ciągnik. Pierwszym krokiem jest sprawdzenie kompatybilności ciągnika z wybranym modelem ładowacza. W niektórych przypadkach konieczny może być demontaż niektórych elementów ciągnika, np. błotników kół przednich, a także zmiana układu wydechowego lub wlewu paliwa, zwłaszcza w starszych modelach ciągników. Bardzo istotnym krokiem jest również sprawdzenie układu hydraulicznego ciągnika, aby mieć pewność, że dysponuje on odpowiednią wydajnością i liczbą przyłączy hydraulicznych niezbędnych do obsługi ładowacza.
Etapy montażu
- Montaż ładowacza czołowego rozpoczyna się od zamocowania ramy nośnej do ciągnika.
- Po zamontowaniu ramy nośnej kolejnym krokiem jest instalacja ramion roboczych. Ramiona łączone są za pomocą sworzni, które umożliwiają ich ruch w płaszczyźnie pionowej.
- Następnie montowane są siłowniki hydrauliczne odpowiedzialne za podnoszenie i opuszczanie ramion oraz przechylanie łyżki lub innego narzędzia roboczego. Siłowniki te łączone są z układem hydraulicznym ciągnika za pomocą przewodów hydraulicznych, które podłącza się do tylnych gniazd zasilających za pomocą szybkozłączy, dbając o to, aby były proste (a nie zgięte lub skręcone).
- Ostatnim etapem montażu jest instalacja systemu sterowania w kabinie ciągnika, którym może być dźwignia mechaniczna lub joystick elektroniczny.
Po zakończeniu montażu konieczne jest przeprowadzenie testów funkcjonalności ładowacza.
Aspekty bezpieczeństwa i stabilności
Montaż ładowacza zmienia rozkład masy ciągnika, dlatego, jak wspomniano, dla zachowania stabilności i bezpieczeństwa, zwykle stosuje się dodatkowe obciążniki montowane na tylnej części ciągnika.
Konserwacja układu hydraulicznego
Przed montażem ładowacza zaleca się wymianę płynu w hydraulice. Olej musi być hydrauliczno-przekładniowy (typu UTTO), ponieważ skrzynia biegów często stanowi zbiornik dla instalacji hydraulicznej ciągnika.
Waga ładowacza czołowego
Waga ładowacza czołowego zależy od jego modelu oraz producenta, a przede wszystkim od jego udźwigu. Mały ładowacz o niskim udźwigu (np. do 700 kg) będzie lżejszy. Ładowacze o większym udźwigu będą cięższe ze względu na konieczność zapewnienia wytrzymałości konstrukcji wsporczej oraz wysięgnika.
