Ładowacz do siana: Szkic, budowa, zasada działania i typy

Ładowacze są niezbędnymi maszynami rolniczymi, które służą do załadunku, rozładunku oraz przemieszczania różnorodnych materiałów sypkich i stałych, takich jak obornik, kiszonka, zboże, siano czy pasze. Ich znaczenie w rolnictwie stale rośnie wraz z mechanizacją produkcji rolnej, znacząco zwiększając efektywność wykonywanych prac i redukując czas potrzebny na realizację zadań logistycznych.

Rodzaje ładowaczy w rolnictwie

W rolnictwie wykorzystuje się różne typy ładowaczy, dostosowane do specyficznych potrzeb i warunków pracy. Poniżej przedstawiono najpopularniejsze z nich.

Ładowacze czołowe

Ładowacze czołowe są instalowane do ramy ciągników rolniczych i są wyjątkowo cenione przez rolników. Dzięki nim odchodzi w przeszłość nieustanne przerzucanie setek kilogramów obornika czy ręczne zbieranie snopów słomy. Zaletą tych maszyn jest uniwersalność, która wynika z dostępności rozmaitego osprzętu. Umożliwiają transport bel, drewna, warzyw, piachu, a także usuwanie śmieci ze stajni. Najczęściej wykorzystywane są do załadunku i rozładunku różnego rodzaju materiałów, a także ich transportu, co zwiększa efektywność wielu prac i pozwala zaoszczędzić sporo czasu.

Typy ładowaczy czołowych:

• Ładowacze czołowe kompaktowe - to mniejsze maszyny wyróżniające się większą zwrotnością. Świetnie sprawdzają się w miejscach o ograniczonej przestrzeni.
• Ładowacze czołowe uniwersalne - mają szeroki zakres zastosowań, wielu rolników nie wyobraża sobie bez nich pracy w gospodarstwie.
• Ładowacze czołowe z szybkozłączem - w tych maszynach najłatwiej jest odpowiednio przymocować osprzęt, co pozwala lepiej dostosować go do potrzeb.
• Ładowacze czołowe teleskopowe - umożliwiają skracanie i wydłużanie ramienia maszyny, co pozwala uzyskać większy wysięg i zasięg, szczególnie przy załadunku na wyższe wysokości.
• Ładowacze czołowe do rolnictwa - projektowane z myślą o pracach na polu, przeznaczone np. do załadunku siana, nawozów, itd.

Budowa ładowaczy czołowych

Podstawowymi elementami ładowaczy czołowych są wysięgnik, rama nośna (konstrukcja wsporcza) oraz osprzęt.

• Rama nośna - to konstrukcja wsporcza, którą na stałe mocuje się do traktora. Wykonana jest zwykle ze stali i musi być dopasowana do konkretnego modelu ciągnika. Odpowiednio przenosi naprężenia i rozkłada siły ciężaru ładowacza na ciągnik.
• Wysięgnik - pasuje zwykle do kilku różnych modeli traktora. Jego konstrukcja składa się z ramy wykonanej z wysokiej klasy stali, odpornej na siły zrywne i skrętne. Do wysięgnika przymocowuje się m.in. przewody instalacji hydraulicznej.
• Osprzęt - dzięki niemu ładowacz spełnia swoje zadanie i jest niezwykle uniwersalny, ponieważ można go łatwo wymienić. Przykładowo, można go wyposażyć m.in. w widły do obornika, czerpak szczękowy do materiałów sypkich, spychacz czy też hak do udźwigu big bag. Rolnicy często dokupują również widły z krokodylem, szuflę z krokodylem, widły do palet, skrzynię załadunkową, czerpak do kamieni czy też chwytak do kłód.

Wybór ładowacza czołowego

Przy wyborze ładowacza czołowego należy wziąć pod uwagę następujące kryteria:

• Rozmiar ciągnika - najważniejszą kwestią jest odpowiedni dobór ładowacza do gabarytów i mocy ciągnika. Niewłaściwe rozmiary mogą prowadzić do problemów ze stabilnością i wydajnością. Ładowacze czołowe najczęściej i najskuteczniej wykorzystywane są w ciągnikach o mocach od 80 do 115 KM. Ciągnik powinien mieć przede wszystkim napęd na cztery koła, choć możliwe jest również wykorzystanie ładowaczy w traktorach bez przedniego napędu, które są bardzo skuteczne na przykład w transporcie słomy. Jednak przy podnoszeniu większych ciężarów i w trudnych warunkach brak napędu 4x4 staje się kłopotliwy. W wyposażeniu ciągnika dodatkowo bardzo ważny jest również rewers przełączany bez wciskania sprzęgła, który zdecydowanie usprawnia pracę.
• Udźwig, zasięg i wysięg - warto zwrócić uwagę na udźwig, który zwykle plasuje się na poziomie od 500 do 1500 kg. Największą uwagę przy wyborze ładowacza należy zwrócić na wysokość podnoszenia. Wartość podawana przez producentów określa poziom mierzony do punktu obrotu oprzyrządowania, zmienia się ona prawie o metr w przypadku wysokości wyładunkowej - z maksymalnie odchylonym w dół oprzyrządowaniem. Jest to bardzo ważne przy korzystaniu na przykład z wysokich rozrzutników obornika czy przyczep, dlatego należy poświęcić wysokości szczególną uwagę. Mniej ważny wydaje się być udźwig, ponieważ w rolnictwie rzadko jest on w pełni wykorzystywany.
• Rodzaj prac i szybkozłącze - w zależności od przeznaczenia (materiały sypkie, budowa itp.) łatwiej będzie dobrać odpowiedni typ ładowacza. Do wielu różnych prac przyda się model z szybkozłączem, który pozwoli szybko zmienić osprzęt.
• Elementy ułatwiające obsługę - warto zwrócić uwagę na systemy takie jak „Lock and Go”, które pozwalają łatwo podłączyć i odłączyć ładowacz od ciągnika. Ważna jest również zwrotność maszyny, zależna od wagi i wymiarów.
• Odpowiednia hydraulika - w ładowaczu powinna znaleźć się hydraulika 3- lub 4-sekcyjna, umożliwiająca instalację np. chwytaków do bel kiszonki czy innych, ruchomych akcesoriów.
• Elementy zwiększające bezpieczeństwo - warto zwrócić uwagę na zawór hamowania oraz blokadę położenia ramion na wypadek pęknięcia przewodu hydraulicznego. Cechami, które wyróżniają ładowacz czołowy 603R marki John Deere, są: blokada wysięgnika za pomocą zaworu odcinającego odpływ oleju z siłowników podnoszących ramiona, która powinna być wykorzystywana w przypadku wykonywania czynności pod wysięgnikiem ładowacza (w urządzeniach nie posiadających tego typu zabezpieczeń należy wykorzystywać dodatkową podporę!) oraz światła, które są zamontowane na wysięgniku i podążają za jego ruchami.
• Częstotliwość korzystania i cena - jeśli ładowacz będzie używany rzadko, nie ma sensu inwestować w drogie dodatkowe komponenty.

Przykłady modeli ładowaczy czołowych

• Ładowacz czołowy 603R firmy John Deere przeznaczony do ciągników o mocach 90-115 KM podnosi na wysokość 3,9 m (w punkcie obrotu) i ma udźwig 1938 kg (mierzone ze standardową łyżką na maksymalnej wysokości podnoszenia, 800 mm przed punktem obrotu).
• Urządzenia produkowane przez firmy Metal-Fach (model T248), Sonarol (ŁC SNR 400/ 400L) i Hydrometal (model AT-30) sięgają nieco niżej. Model AT-30 firmy Hydrometal pozwala na udźwig 1600 kg w całym zakresie wysokości podnoszenia, a wartość ta wzrasta nawet o 200 kg w przypadku podnoszenia na wysokość 1 m. Udźwig 1800 kg posiada model ŁC SNR 400/ 400L.

Szybkość podłączania i konstrukcja

Wśród kluczowych cech producenci wymieniają szybkość podłączania i odłączania ładowacza oraz narzędzi. Ramy ładowaczy najczęściej są konstruowane ze stali o podwyższonej jakości. Odpowiedni kształt profili wysięgnika oraz najlepszy gatunek stali użytej do budowy jego newralgicznych elementów zapewniają długoletnią i bezpieczną pracę. Kształt łączników górnych oraz użyty materiał zapewniają jeszcze większą wytrzymałość i trwałość. Przewody hydrauliczne często poprowadzone są w ich wnętrzu, co pozwala uzyskać lepszą widoczność oraz zabezpiecza "węże" przed ewentualnymi uszkodzeniami.

Sterowanie i amortyzacja

Sterowanie ładowaczy czołowych dla ciągników o średniej mocy odbywa się za pomocą trwałego, wygodnego i precyzyjnego joysticka mechanicznego. Ważna dla wygody operatora oraz mniejszego zużycia podzespołów ciągnika jest również amortyzacja urządzenia, która przekłada się na płynniejszą jazdę i potencjalne mniejsze wysypywanie się przewożonego materiału. W przypadku modelu Metal-Fach T248 wstrząsy amortyzuje specjalny hydroakumulator.

Poziomowanie narzędzi i samopoziomowanie

Na wyposażeniu ładowaczy czołowych dla ciągników o opisanych mocach standardem jest również poziomowanie narzędzi, które zapewnia wypoziomowanie oprzyrządowania podczas jego podnoszenia. Nie ma potrzeby ręcznej regulacji, co gwarantuje brak utraty ładunku. Firmy Metal-Fach, Sonarol i Hydrometal oferują podobne rozwiązania prostowodów. Bogatszą ofertą wyróżnia się John Deere, którego wszystkie ładowacze serii R oferowane są bez samopoziomowania oraz z samopoziomowaniem mechanicznym lub hydraulicznym, zależnie od potrzeb operatora. By poprawić wygodę i dokładność, ładowacze bez samopoziomowania lub z samopoziomowaniem mechanicznym można wyposażyć w układ ESL, który obejmuje funkcję przywracania położenia (RTP).

Dodatkowe wyposażenie

Dodatkowym wyposażeniem spotykanym w ładowaczach czołowych jest również zawór przelewowy, inaczej nazywany zaworem bezpieczeństwa. Chroni on ładowacz i ciągnik przed nadmiernym ciśnieniem w siłowniku łyżki. Firmy oferują również różne malowania ładowaczy według upodobań nabywców, jednak wszystkie dodatkowe opcje są dodatkowo płatne.

Podłączanie ładowacza czołowego do ciągnika

Montażem konstrukcji wsporczej zajmuje się dealer, producent lub odpowiedni serwis. Przewody hydrauliczne ładowacza można podłączyć do tylnych gniazd zasilających ciągnika, wykorzystując szybkozłącza. Czasem trzeba zdjąć błotniki kół przednich, a także zmienić układ wydechowy ciągnika oraz wlew paliwa, zwłaszcza w starszych modelach ciągników. Po montażu należy uregulować hydroakumulator, o ile maszyna jest w taki wyposażona, co powinno być wykonane przez serwis.

Waga ładowacza czołowego

Waga ładowacza czołowego zależy od jego modelu, producenta oraz udźwigu. Mały ładowacz o małym udźwigu (do 700 kg) będzie lżejszy. Ładowacze o większym udźwigu są cięższe ze względu na wytrzymałość konstrukcji wsporczej oraz wysięgnika.

Ładowacze tylne

Ładowacze tylne, często określane jako "zaczepiane widły" lub "nośniki bel", znajdują szerokie zastosowanie w transporcie różnego rodzaju materiałów, ze szczególnym uwzględnieniem bel słomy i sianokiszonki. Są one szczególnie przydatne w trudnych warunkach terenowych, takich jak podmokłe łąki, gdzie zapewniają lepszą przyczepność i stabilność w porównaniu do ładowaczy czołowych, które mogą powodować "zapadanie się" przodu ciągnika. Mogą służyć również do zwożenia słomy czy układania bel na przyczepie lub w stogu.

Budowa ładowacza tylnego

Zbudowanie ładowacza tylnego wymaga staranności i odpowiedniego planowania, kluczowe jest określenie wymiarów oraz wybór materiałów, które zapewnią trwałość i funkcjonalność urządzenia.

Planowanie i wymiary

Wybór wymiarów ładowacza powinien być oparty na specyfikacjach konkretnego modelu ciągnika oraz indywidualnych potrzebach użytkownika. Na przykład, dla ciągnika T-190 SKORPION, belka ładowacza powinna mieć długość 650 mm, a ramiona belki 300 mm i 900 mm. Dla belek o wymiarach 120x120 cm, długość wideł wynosząca około 130 cm, a rozstaw 85-50 cm, może okazać się optymalna.

Materiały konstrukcyjne

Wybór odpowiednich materiałów do budowy ładowacza jest kluczowy dla jego trwałości i funkcjonalności. Wykorzystanie wysokiej jakości stali, takiej jak profile stalowe o odpowiednich wymiarach, zapewnia odporność na obciążenia i zużycie. Najczęściej stosowane profile to te o wymiarach 100x100 mm dla belki głównej oraz 100x50 mm dla ramion. Grubość blachy na łyżce powinna wynosić co najmniej 5-6 mm, szczególnie w miejscach narażonych na zużycie, gdzie warto rozważyć zastosowanie twardych stali, jak np. Hardox.

Montaż podstawowej konstrukcji

Montaż polega na połączeniu profili stalowych, które będą stanowić belkę główną i ramiona, za pomocą bolców zabezpieczających. Następnie przymocowuje się łyżkę do ramy. Istnieją różne typy mechanizmów podnoszenia, takie jak hydrauliczne lub ręczne. Jeśli zdecydujesz się na siłownik hydrauliczny, upewnij się, że jest on odpowiednio dobrany do przewidywanych obciążeń.

Bezpieczeństwo i konserwacja

Podczas montażu ładowacza na tył ciągnika należy przestrzegać zasad bezpieczeństwa, nosząc odpowiednie środki ochrony osobistej. Ważne jest, aby miejsce pracy było dobrze oświetlone i uporządkowane. Aby zapewnić długotrwałe użytkowanie, kluczowe jest regularne przeprowadzanie konserwacji, w tym kontrola wszystkich ruchomych części, smarowanie i wymiana zużytych elementów.

Ładowacz Cyklop

Ładowacz Cyklop jest maszyną rolniczą ułatwiającą załadunek i wyładunek piasku, żwiru, nawozów, a także plonów takich jak buraki czy ziemniaki. Przy pomocy ładowacza można również transportować materiały na niewielkie odległości, kopać, a nawet odśnieżać. Cyklop jest tzw. ładowaczem chwytakowym przyczepianym produkowanym w latach 1978 - 2015 przez firmę Pol-Mot Warfama z Wrocławia. Pierwszym modelem był T-200, kompatybilny z ciągnikami klasy 9-14 kN, standardowo wyposażony w chwytak do materiałów sypkich oraz widły. W 1995 roku firma Pol-Mot Warfama wprowadziła na rynek nowy model T-224, który był przystosowany do współpracy z ciągnikami rolniczymi o większej mocy, na przykład Ursusem C-385A o sile uciągu od 14 do 22 kN.

Budowa i działanie ładowacza Cyklop

Ładowacz Cyklop jest typem ładowacza chwytakowego przyczepianego. Łyżka umieszczona na wysięgniku może mieć różne wielkości, kształty i rozmiary dostosowane do rodzaju materiału. Ze względu na materiał ładowacz pracuje łyżką uniwersalną, widłową, chwytakową lub kopiącą. Pompa i rozdzielacz są częściami układu hydraulicznego napędzającego ładowacz. Rozdzielacz hydrauliczny mechaniczny lub elektryczny umożliwia sprawne sterowanie wysięgnikiem oraz łyżką czy chwytakiem, wykorzystując ciśnienie oleju tłoczonego przez pompę. Dzielnik strumienia oleju rozdziela ów strumień na dwa kierunki, aby podnosić wysięgnik oraz sterować łyżką, która otwiera się i zamyka. Ładowacz Cyklop przyczepia się do ramy traktora i podłącza zasilanie olejem hydraulicznym bezpośrednio z ciągnika lub z osobnego zbiornika.

Popularność ładowacza Cyklop

Ładowacz Cyklop nadal jest popularny w małych i średnich gospodarstwach rolnych, chociaż obecnie nie są produkowane nowe modele. Pomimo, że ładowacze chwytakowe nie tracą na popularności, to na rynku dostępne są także inne typy ładowaczy rolniczych, takie jak ładowacz czołowy czy ładowarka teleskopowa.

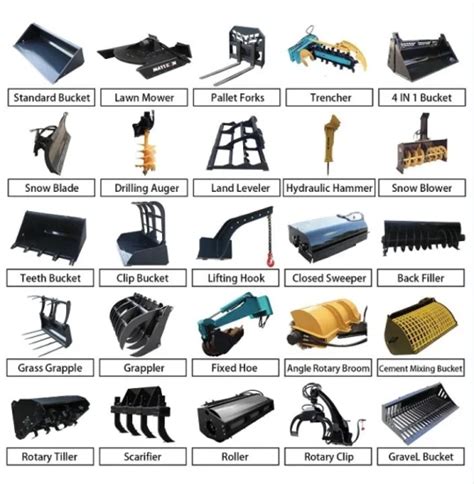

Osprzęt roboczy: Widły i zęby do ładowaczy

Uniwersalność ładowaczy wynika z dostępności rozmaitego osprzętu. Jednym z jego rodzajów są widły oraz ich rozbudowana wersja - krokodyle. Szpilki czy też zęby do ładowaczy rolniczych są elementami tworzącymi część roboczą maszyny. Mocuje się je do specjalnej, masywnej belki za pomocą dostosowanych tulei. Zęby są usytuowane w równych odstępach, a ich odległość może być różna zależnie od wersji maszyny i jej przeznaczenia. Rozstaw szpilek decyduje między innymi o tym, jaka może być ziarnistość przenoszonego materiału.

Typy zębów

• Toczone - produkowane metodą formowania na zimno wałka z niskiej jakości stali konstrukcyjnej. Są tanie, ale nietrwałe i podatne na wyginanie się czy pękanie.
• Kute - wykonywane ze stali sprężystej zawierającej duży dodatek węgla. Stal ta jest poddawana obróbce termicznej, dzięki której zyskuje dodatkową twardość i wytrzymałość. Szpilki z tego materiału są droższe, ale ich żywotność wielokrotnie przekracza czas eksploatacji szpilek toczonych.

Kształty i specyfikacje

Zęby do ładowaczy czołowych są produkowane właściwie tylko w trzech kształtach, ale w sprzedaży jest ich znacznie więcej rodzajów. Modele proste, typu „Z” i zamykające (łukowe) różnią się między sobą długością, przekrojem, średnicą oraz sposobem mocowania. Te cechy mają znaczenie przy wyborze osprzętu do konkretnych prac. Im grubsze szpilki, tym większy znoszą udźwig. Standardowo wszystkie zęby powinny być wyposażone w kończący je gwint M22 (wielkość gwintu zależy od średnicy), który umożliwia montaż do belki. Specjalne zęby typu Z, tuż za osadzeniem w tulei, mają podwójne wygięcie, dzięki czemu powierzchnia robocza szpilek znajduje się jeszcze bliżej podłoża. Są to zęby specjalnie wzmocnione i bardziej odporne na tarcie o betonowe powierzchnie.

Samodzielna budowa ładowacza

Pomysłowość rolników, jeśli chodzi o samodzielne usprawnianie parku maszynowego, nie zna granic. Przykładem jest Jan Miszewski ze wsi Kosobudy, który postanowił od podstaw stworzyć maszynę odpowiadającą potrzebom jego gospodarstwa. Rolnik prowadzi gospodarstwo nastawione na produkcję bydła opasowego i musiał zmechanizować produkcję ze względu na trudności ze znalezieniem chętnych do pracy.

Ładowacz zawieszany na TUZ

Stworzony przez niego ładowacz jest zawieszany na TUZ zarówno tylnym, jak i przednim, na którym jego obsługa jest znacznie wygodniejsza. Urządzenie jest przeznaczone do podnoszenia i transportu bel słomy, siana, jak i ciężkiej sianokiszonki. Rolnik twierdzi, że ładowacz potrafi unosić ładunki o wadze nawet 1 tony na wysokość sięgającą ponad 5 metrów. Parametry te są imponujące, zważywszy na to, że ładowacz nie potrzebuje ogromnej mocy, by móc sprawnie działać. Jan Miszewski stworzył maszynę z elementów, które każdy może kupić w hurtowniach stali, co znacznie obniżyło koszty w porównaniu do gotowych rozwiązań fabrycznych. Aby ładowacz mógł optymalnie pracować, wystarczy pompa o średniej wydajności. Sterowanie nie sprawia najmniejszych trudności, ruch odbywa się bowiem tylko w dół i w górę za pomocą podnośnika w traktorze. Ładowacz nie tylko może pracować w gospodarskich zabudowaniach, ale świetnie sprawdza się również na polu.

Kolejny projekt

W warsztacie trwają prace nad podobnym urządzeniem, jednak o mniejszych osiągach. Kolejny ładowacz będzie montowany na Ursusie C-330 lub C-360. Chwytak także będzie samopoziomujący, jednak wysokość oraz udźwig maksymalny ulegnie ograniczeniu. Maszyna unosić będzie się maksymalnie do 4 m, zaś waga beli nie będzie przekraczała 0,5 tony. Mniej wytrzymała będzie też stal, a profil ulegnie ograniczeniu i wynosić będzie 80 x 80. Samodzielne konstrukcje w wielu przypadkach są wykonane z solidnych materiałów, jednak rzadko zdarza się, że są one poddawane testom i specjalistycznym obciążeniom, które pokazują słabe punkty konstrukcyjne.
