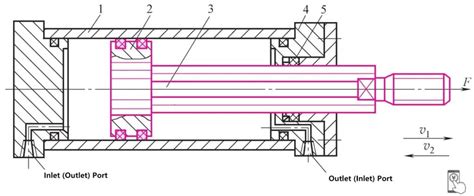

Cylindry hydrauliczne dwustronnego działania
Ładowacz przyczepiany Cyklop T wymaga niezawodnych komponentów hydraulicznych, a oryginalne cylindry dwustronne marki Hydrolider stanowią kluczowy element jego wyposażenia. Dostępne są w różnych wariantach, dostosowanych do specyficznych zastosowań.
Cylinder o skoku 200mm
Ten cylinder dwustronny marki Hydrolider charakteryzuje się skokiem 200mm. Posiada wewnętrzną średnicę tłoka wynoszącą 80mm, a średnica tłoczyska to 45mm. Główki cylindra zamontowane są na łożyskach wahliwych, a średnice sworzni wynoszą 40mm. Główka od strony tłoczyska jest nakręcana. Kluczowe wymiary to odległość między osiami otworów: 543mm w stanie złożonym i 743mm w stanie rozłożonym. Cylinder ten jest stosowany do obsługi łyżki skarpowej oraz sterowania chwytakiem w ładowaczu Cyklop.

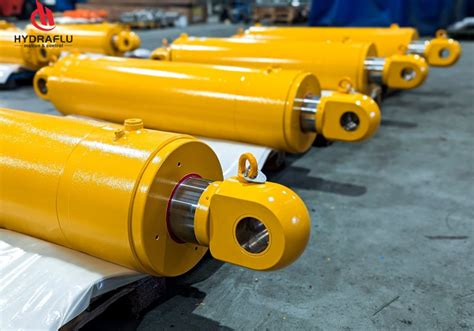

Cylindry o skoku 630mm
Dla bardziej zaawansowanych zastosowań, takich jak sterowanie wysięgnikiem w ładowaczu Cyklop oraz TUR 5, dostępne są cylindry dwustronne marki Hydrolider o skoku 630mm. Parametry techniczne tych cylindrów są identyczne: średnica wewnętrzna tłoka 80mm, średnica tłoczyska 45mm. Główki na łożyskach wahliwych, średnice sworzni 40mm, a główka od strony tłoczyska jest nakręcana. Odległość między osiami otworów wynosi 980mm w stanie złożonym i 1610mm w stanie rozłożonym. Warto zaznaczyć, że ten sam model cylindra jest powtarzany w opisie, co podkreśla jego znaczenie i szerokie zastosowanie w tych maszynach.
Pompy hydrauliczne zębate
Serce układu hydraulicznego ładowacza Cyklop stanowią pompy hydrauliczne zębate, które zapewniają odpowiedni przepływ i ciśnienie robocze. Dostępne są różne modele, różniące się parametrami i konstrukcją korpusu.
Pompy PZG-KZ-40P
Pompa hydrauliczna zębata PZG-KZ-40P występuje w wariantach z korpusem żeliwnym i aluminiowym, pasując do ładowacza CYKLOP. Obie wersje charakteryzują się wydajnością 48 L/min (przy 1600 obr/min) i nominalnym ciśnieniem 20 MPa. Pracują na obroty prawe.
Pompy PZS-KZ-40S
Pompa PZS-KZ-40S, również kompatybilna z ładowaczem CYKLOP, dostępna jest z korpusem aluminiowym. Oferuje wydajność 48 L/min (przy 1600 obr/min) i nominalne ciśnienie 16 MPa lub 20 MPa (w przypadku wersji aluminiowej). Pracuje na obroty prawe.
Pompa PZS-KZ-40W
Model PZS-KZ-40W zapewnia wydajność 48 L/min (przy 1600 obr/min) i nominalne ciśnienie 16 MPa, pracując na obroty prawe. Jest to kolejna pompa dedykowana do ładowacza CYKLOP.
Pompy PZG-KZ-50P i PZA-KZ-50P
Dla zastosowań wymagających większej wydajności, dostępna jest pompa PZG-KZ-50P oraz PZA-KZ-50P z korpusem aluminiowym. Obie oferują wydajność 56 L/min (przy 1600 obr/min) i nominalne ciśnienie 20 MPa, pracując na obroty prawe. Pompa PZA-KZ-50P jest modelem NA.
Pompa PZS-U-32P
Pompa hydrauliczna zębata PZS-U-32P z korpusem aluminiowym, dedykowana do ładowacza CYKLOP UNHZ-500, charakteryzuje się wydajnością 56 L/min (przy 1600 obr/min) i nominalnym ciśnieniem 20 MPa. Pracuje na obroty prawe.
Akcesoria hydrauliczne
Oprócz cylindrów i pomp, do prawidłowego funkcjonowania układu hydraulicznego ładowacza przyczepianego Cyklop T niezbędne są również odpowiednie akcesoria.
Uniwersalne złącze obrotowe cztero-drogowe
Uniwersalne złącze obrotowe cztero-drogowe stanowi istotny element systemu, który neutralizuje naprężenia i zapobiega uszkodzeniom lub skręceniu czterech linii hydraulicznych jednocześnie. Zapewnia to zwiększoną trwałość i niezawodność całego układu.
Regulator przepływu DTA-000
Regulator przepływu DTA-000 to trzydrogowy, nienastawialny element pasujący do ładowacza przyczepianego Cyklop T-214. Pozwala na precyzyjne zarządzanie przepływem medium roboczego w układzie hydraulicznym.
Licznik wejściowy i wyjściowy
