Ładowacz Troll i rozdzielacze hydrauliczne: kompleksowy przewodnik

Ładowacz Troll to wszechstronne urządzenie, które znajduje zastosowanie w rolnictwie, budownictwie, przemyśle recyklingowym oraz w pracach leśnych. Jego efektywność i funkcjonalność są ściśle związane z odpowiednim doborem i sprawnością rozdzielaczy hydraulicznych oraz pozostałych komponentów. Artykuł ten przybliża specyfikę ładowacza Troll oraz kluczową rolę rozdzielaczy hydraulicznych w jego działaniu.

Wprowadzenie do Ładowacza Troll

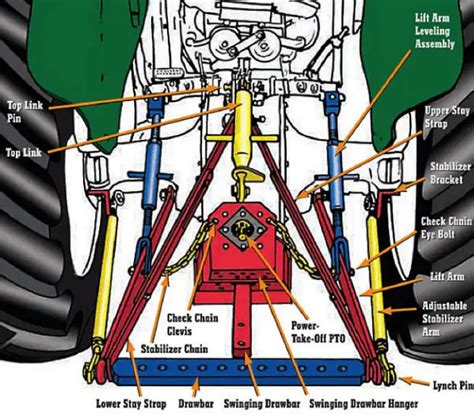

Ładowacz Troll to urządzenie montowane na TUZ (trzypunktowym układzie zawieszenia) ciągnika rolniczego. Dodatkowo wykorzystuje on napęd przekazywany przez WOM (wałek odbioru mocy), który zasila pompę wbudowaną w urządzenie. Nazwa Troll odnosi się do marki lub modelu ładowacza chwytakowego i może być różnie interpretowana w zależności od regionu i producenta.

Zastosowanie i historia

Ładowacz Troll najczęściej służy do prac przeładunkowych. Jego uniwersalność i ergonomia sprawiają, że sprawdza się jako maszyna budowlana, używana zazwyczaj przez przedsiębiorstwa z tej branży. Jest wykorzystywany do podnoszenia, przenoszenia i sortowania różnych materiałów, takich jak gruz, drewno, żwir czy odpady budowlane. W rolnictwie używa się go do prowadzenia robót ziemnych, a także jest dość częstym widokiem podczas prac leśnych. Historia ładowaczy chwytakowych Troll wiąże się z rozwojem maszyn budowlanych i rozwiązań do przemieszczania lub sortowania materiałów na placach budowy oraz w przemyśle recyklingu. Takie rozwiązania pojawiły się w odpowiedzi na rosnącą potrzebę efektywnego i precyzyjnego manipulowania różnymi rodzajami materiałów, zwłaszcza na dużych placach budowy i w zakładach przetwarzania odpadów.

Charakterystyka techniczna

Głównymi zaletami ładowacza Troll są kompaktowe rozmiary oraz niewielka masa własna, wynosząca około 100 kg. Jednocześnie gwarantuje on udźwig rzędu 250 kg, co sprawia, że jest dobrą propozycją dla posiadaczy starszych ciągników rolniczych. Masa ładowacza Troll może być wyzwaniem dla niektórych maszyn wyposażonych w TUZ, na którym się go zazwyczaj montuje, a jego waga może wzrosnąć po dołączeniu dodatkowego wyposażenia. Urządzenia te wyposażono w hydraulicznie sterowany chwytak, który umożliwia operatorowi unoszenie i opuszczanie materiałów w sposób kontrolowany.

Warianty konstrukcyjne i kompatybilność Ładowacza Troll

Ładowacze Troll występują w kilku wariantach konstrukcyjnych, które różnią się przede wszystkim liczbą sekcji hydraulicznych, wytrzymałością oraz sposobem montażu do ciągnika. Różnice między tymi wariantami mają bezpośredni wpływ na rodzaj stosowanych komponentów, takich jak siłowniki, sworznie czy przewody hydrauliczne.

Dopasowanie do ciągników rolniczych

Ładowacze Troll są projektowane z myślą o współpracy z popularnymi ciągnikami rolniczymi, takimi jak Ursus C-330, C-360 oraz modele Zetor serii 5211 i 7211. Poszczególne wersje konstrukcyjne różnią się detalami montażowymi i parametrami pracy, dlatego dobór części zamiennych wymaga uwzględnienia zarówno budowy samego ładowacza, jak i specyfiki instalacji hydraulicznej ciągnika.

Elementy montażowe i hydrauliczne

Istotnym elementem kompatybilności jest dopasowanie przewodów hydraulicznych i szybkozłączy. W starszych ciągnikach Ursus stosowane są określone typy gwintów oraz standardy przyłączy, które muszą być zgodne z instalacją ładowacza. Niewłaściwie dobrane przewody mogą powodować spadki ciśnienia lub problemy z podłączeniem, co bezpośrednio wpływa na działanie całego układu.

Elementy mechaniczne, takie jak sworznie i tuleje, również muszą odpowiadać konkretnym wymiarom punktów montażowych w ramie ładowacza oraz uchwytach ciągnika. Nawet niewielkie różnice w średnicy mogą prowadzić do powstawania luzów lub problemów z montażem.

Części zamienne i eksploatacja Ładowacza Troll

W ofercie sklepu internetowego Mizar dostępne są różnorodne części zamienne do ładowaczy Troll, które odpowiadają za prawidłowe działanie układu hydraulicznego, konstrukcji nośnej oraz elementów roboczych. Części zamienne do ładowaczy Troll dostępne w ofercie sklepu Mizar są dopasowane do pracy w układach hydraulicznych ciągników rolniczych.

Kluczowe komponenty

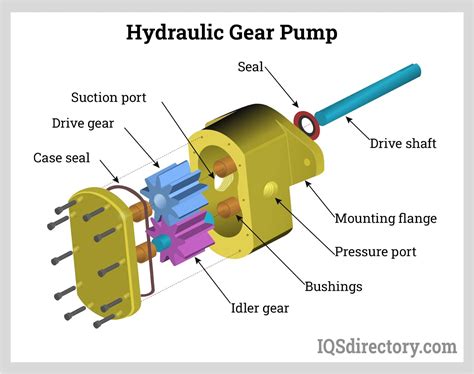

Części do ładowacza Troll 350 to wybór komponentów zamiennych, takich jak naklejki ładowacza Troll, przewód hydrauliczny M22x1,5 AA13x1450, regulator przepływu DTA, filtr oleju Sampo oraz siłownik hydrauliczny dwustronny Troll. W ofercie znajduje się także pompa oraz małe koło zębate. Siłowniki hydrauliczne stosowane w tych konstrukcjach charakteryzują się określoną długością roboczą oraz średnicą tłoczyska, najczęściej w zakresie 25-40 mm, co przekłada się na odpowiednią siłę podnoszenia ramienia.

Elementy takie jak sworznie i tuleje wykonywane są ze stali o podwyższonej odporności na ścieranie, co ma znaczenie w punktach obrotowych ramienia ładowacza. W zależności od modelu Trolla stosowane są sworznie o średnicach najczęściej 25 mm, 30 mm lub 35 mm, co wpływa na stabilność całej konstrukcji. Dostępny jest również katalog i instrukcja, które pomagają w prawidłowym doborze i montażu części.

Elementy podlegające obciążeniom

W trakcie pracy ładowacza Troll największemu obciążeniu podlegają elementy ruchome oraz komponenty układu hydraulicznego, które mają bezpośredni kontakt z obciążeniem i ciśnieniem roboczym. Części do ładowacza chwytakowego Troll przeznaczono dla różnych grup odbiorców, głównie właścicieli i operatorów maszyn potrzebujących ich do naprawy lub modernizacji, a także dla warsztatów naprawczych oraz branży budowlanej i przemysłowej.

Znaczenie sprawności w intensywnych pracach

Ładowacz Troll jest wykorzystywany w gospodarstwie w momentach największego obciążenia pracą, szczególnie podczas przygotowania kiszonki, wywozu obornika czy transportu materiałów sypkich. W tym czasie sprzęt pracuje intensywnie przez wiele godzin, dlatego sprawność układu hydraulicznego oraz elementów mechanicznych ma bezpośredni wpływ na tempo wykonywanych prac. Sprawny ładowacz zapewnia płynne podnoszenie i opuszczanie ramienia oraz stabilne operowanie osprzętem, co ma znaczenie przy precyzyjnym załadunku.

Zużyte tuleje lub sworznie powodują luzy, które utrudniają kontrolę nad materiałem, a nieszczelności w układzie hydraulicznym prowadzą do spadków ciśnienia i nierównomiernej pracy. W okresie intensywnych prac rolniczych sprawność ładowacza wpływa także na wykorzystanie potencjału ciągnika. Niewłaściwie działający rozdzielacz hydrauliczny lub zużyte uszczelnienia siłownika ograniczają możliwości układu, przez co nawet sprawny ciągnik nie jest w stanie pracować z pełną wydajnością.

Rozdzielacze hydrauliczne do Ładowacza Troll

Rozdzielacze hydrauliczne są kluczowym elementem w systemie sterowania ładowaczem Troll, umożliwiając precyzyjne operowanie ramieniem i osprzętem. W zależności od modelu Trolla, spotykane są wersje jedno-, dwu- oraz trzysekcyjne, umożliwiające sterowanie dodatkowymi funkcjami, takimi jak chwytaki czy krokodyle.

Typy i parametry rozdzielaczy

• Rozdzielacz hydrauliczny Badestnost: Dwusekcyjny, o przepływie do 40 L/min. Sterowany linkami i joystickiem, umożliwia sterowanie cylindrami jednostronnymi i dwustronnymi.
• Rozdzielacz hydrauliczny Galtech: Dostępny w kilku wariantach dwusekcyjnych, z jedną sekcją pływającą. Przepustowość wynosi do 60 L/min, 90 L/min lub nawet 160 L/min. Podobnie jak Badestnost, jest sterowany linkami i joystickiem oraz obsługuje cylindry jednostronne i dwustronne.
• Oryginalny rozdzielacz hydrauliczny Walvoil: Wyposażony w sekcję pływającą i system LS (Load Sensing).
• Oryginalny rozdzielacz hydrauliczny Hydrolider: Dostępny w wersjach wyposażonych w sekcję pływającą oraz w sekcję pływającą z systemem LS.
• Oryginalny rozdzielacz hydrauliczny 2-sekcyjny: Wyposażony w sekcję pływającą, przeznaczony do sterowania ładowaczem czołowym TUR w ciągnikach produkcji zachodniej.

Zestawy sterujące

Dostępne są zestawy sterujące, które umożliwiają kontrolę nad różną liczbą sekcji hydraulicznych, co zwiększa funkcjonalność ładowacza i pozwala na podłączenie dodatkowych narzędzi. W ofercie można znaleźć zestawy sterujące dla 2, 3 lub 4 sekcji, co pozwala na dopasowanie do indywidualnych potrzeb użytkownika i możliwości ładowacza Troll.

Wyposażenie dodatkowe i funkcjonalność

Ładowacz Troll, dzięki możliwości doposażenia w różnorodne akcesoria, staje się jeszcze bardziej uniwersalny i funkcjonalny w wielu zastosowaniach.

• Łyżka przedsiębierna: Z tym elementem ładowacz Troll można skutecznie wykorzystać do kopania niewielkich rowów czy wykopów fundamentowych, pod warunkiem, że będą to lżejsze materiały, takie jak piasek lub wzruszona ziemia. Łyżka taka może się także przydać do robót przeładunkowych, w tym przesypywania żwiru, piasku, ziaren, a także ładowania nawozów oraz zielonek.
• Widły do ładowacza Troll: Mogą być pomocne przy przeładowywaniu balotów z sianem czy kiszonkami, a także przy ładowaniu rozrzutników obornika.
• Uchwyt widłowy do chwytaka: Bardzo pomaga podczas prowadzenia gospodarki leśnej. Z jego pomocą, przy użyciu ciągnika rolniczego, można efektywnie przenosić ścięte pnie drzew, a także ładować pocięte fragmenty na przyczepy. Ładowacz wyposażony w taki uchwyt ma w takich robotach funkcjonalność porównywalną z urządzeniem HDS.
