Ładowacze TUZ Tylne: Modyfikacje i Informacje Praktyczne

W niniejszym artykule przyjrzymy się zagadnieniom związanym z ładowaczami TUZ (Trzypunktowego Układu Zawieszenia) montowanymi z tyłu ciągnika, ich modyfikacjom oraz praktycznym aspektom użytkowania w gospodarstwie rolnym.

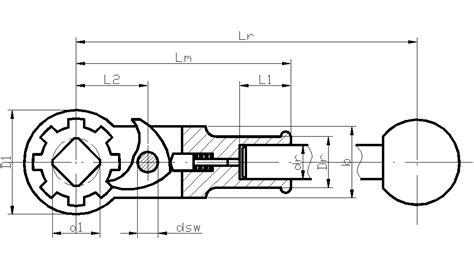

Mechanizmy Blokujące i Zapadkowe w Ładowaczach

W kontekście ładowaczy montowanych na tylny podnośnik, jednym z istotnych elementów konstrukcyjnych może być mechanizm zapadkowy, który pełni funkcję blokującą. Poszukiwanie informacji na temat jego budowy i sposobu wykonania bywa wyzwaniem. Budowa takiego mechanizmu zapadkowego czy zapadki wymaga szczegółowych opisów lub zdjęć, które pomogłyby w jego samodzielnym wykonaniu.

Zauważono pewien problem dotyczący mocowania elementów takich jak grzybek oporowy czy inne śruby. W niektórych konstrukcjach są one wkręcane w ściankę profilu, co może skutkować osłabieniem gwintu. W takich miejscach teoretycznie powinno znajdować się wzmocnienie. W praktyce, grzybek wkręcony do oporu w ramę przenosi całą swoją powierzchnią uderzenia od łyżki. Ruchoma obudowa zatrzasku jest mocowana na dwóch śrubach M12 i wymagała regulacji tuż po malowaniu. Profesjonalnym rozwiązaniem byłoby wspawanie w ramę gwintowanych tulei.

Przyglądając się zdjęciom ładowaczy, można zaobserwować sposoby zatrzaskiwania łyżki. Istnieje potrzeba poprawy lub modyfikacji tylnej szufli, co może obejmować sposób mocowania elementów roboczych.

Niektórzy użytkownicy decydują się na budowę własnych łyżek, stosując innowacyjne rozwiązania. Jednym ze sposobów wzmocnienia łyżki i zapewnienia jej obrotowego połączenia z widłami jest zastosowanie śrub, których średnica tuż przed łbem jest nieznacznie zwiększona (o ok. 0,1-0,2 mm). Śruby te, zamontowane od wewnątrz łyżki, zaklinowują się w ściance, tworząc z łyżką i śrubami jedną obracającą się całość. Pozwala to na demontaż łyżki poprzez odkręcenie nakrętek i wybicie śrub.

W kontekście konstrukcji łyżki, zamiast płaskiej tylnej ściany, niektórzy sugerują wspawanie wyciętego fragmentu butli z hydroforu, tworząc owalną ściankę. Może to ułatwić lepsze wycentrowanie osi szufli, a tym samym samoczynne zamykanie się łyżki.

Wykonanie łyżki z blachy o grubości 5-6 mm może sprawić, że będzie ona zbyt ciężka. Częściej stosuje się blachę o grubości 4 mm dla większych ciągników, a dla mniejszych - 3 mm z dodatkowymi wzmocnieniami w newralgicznych miejscach.

Decyzja o budowie własnego ładowacza powinna być poprzedzona analizą potrzeb. Należy określić, do czego będzie on używany, np. do załadunku przyczepy o szerokości 1,8 metra i usypania na niej pryzmy na wysokość 2 metrów od ziemi. Warto rozważyć kwestię masy traktorka i jego przyczepności podczas załadunku z pryzmy.

Podczas budowy lub modyfikacji, istotne są wymiary i ewentualne rysunki techniczne łyżki. Dostęp do wycinaczy blach i projektów może być kosztowny, dlatego samodzielne wykonanie lub adaptacja gotowych elementów bywa opłacalne.

W kwestii mechanizmu wywrotu łyżki, wywrot hydrauliczny oferuje większą kontrolę, pozwalając na otwarcie łyżki w dowolnym stopniu. Mechaniczny wywrot zazwyczaj powoduje wysypanie całej zawartości naraz, co może być niepożądane, gdy potrzebne jest nabranie materiału i rozwieżenie go w kilku miejscach lub powolne wysypanie.

Materiały Konstrukcyjne Ładowaczy

Materiały, z jakich wykonane są ładowacze, mają kluczowe znaczenie dla ich trwałości i udźwigu. W przypadku samodzielnego wykonywania konstrukcji, należy zwrócić uwagę na jakość użytych profili stalowych, jakość spawów oraz obecność dodatkowych żeber wzmacniających, które zwiększają stabilność konstrukcji.

Typy Montażu i Zastosowania Paleciaków TUZ

W nowoczesnym gospodarstwie rolnym efektywny transport palet jest niezbędny. Nawóz mineralny w big-bagach, materiał siewny czy opał to ładunki pojawiające się codziennie. Ręczne przenoszenie to strata czasu i obciążenie dla zdrowia. Paleciaki, czyli stalowe widły paletowe, zaprojektowane do pracy z ciągnikiem rolniczym, stanowią rozwiązanie tego problemu.

Paleciaki rolnicze różnią się od sprzętu magazynowego przystosowaniem do pracy w terenie - na placu gospodarczym, w stodole, na nierównym gruncie. Widły paletowe montowane na tylny podnośnik (TUZ) to najprostsze i często najtańsze rozwiązanie.

Rodzaje paleciaków TUZ:

• Paleciak podstawowy z mocowaniem na podnośnik: Najprostszy wariant, montowany bezpośrednio na dolnych ramionach TUZ. Cena od ok. 1100 zł brutto.
• Paleciak TUZ z mocowaniem Kat. I i II: Wersja uniwersalna, z możliwością dostosowania do ciągników z różnymi kategoriami TUZ (kat. I dla mniejszych maszyn, kat. II dla większych).
• Paleciak TUZ z wzmocnioną konstrukcją: Wariant przeznaczony do prac z cięższymi ładunkami, charakteryzujący się mocniejszymi profilami stalowymi i dodatkowymi żebrami wzmacniającymi.

Istnieją również paleciaki przeznaczone do montażu na ładowaczu czołowym (TUR), np. z dwoma lub czterema kłami, które zapewniają stabilniejsze podtrzymanie szerszych palet i ładunków nietypowych gabarytów. Cena takich modeli może wynosić około 1690 zł brutto lub więcej za wersję z czterema kłami.

Modele typu Euro-TUZ z mocowaniem kategorii I i II (cena ok. 2000 zł brutto) łączą możliwość montażu do euro-ramki TUR-a oraz do tylnego TUZ.

Kryteria wyboru paleciaka:

• Udźwig ciągnika i TUZ: Przed zakupem należy sprawdzić parametry techniczne ciągnika.
• Typ osprzętu: Posiadanie ładowacza czołowego z euro-ramką ogranicza wybór do wersji TUR.
• Stabilność konstrukcji: Należy zwrócić uwagę na grubość profili stalowych, jakość spawów oraz obecność wzmocnień.
• Rozstaw wideł: W standardowych paleciakach rozstaw jest często stały. Dla palet EUR (800x1200 mm) optymalny rozstaw to około 700-750 mm.

Paleciaki nie wymagają dodatkowej hydrauliki, korzystają ze standardowej hydrauliki ciągnika. Jedną z ich największych zalet, w porównaniu do wózka widłowego, jest możliwość pracy na nierównym terenie, gdzie ciągnik radzi sobie znacznie lepiej.

Przy normalnej eksploatacji i podstawowej konserwacji, trwałość dobrego paleciaka wynosi od 10 do 15 lat, a nawet dłużej. Paleciaki do ciągnika są praktycznym i ekonomicznym rozwiązaniem dla gospodarstw zajmujących się transportem palet.

Zastosowanie paleciaka do transportu big-bagów:

Tak, paleciaki nadają się do transportu big-bagów, pod warunkiem, że udźwig ciągnika i TUZ to umożliwia. Big-bag może ważyć od 1000 do 1500 kg, dlatego należy sprawdzić parametry maszyny.

Trzypunktowy Układ Zawieszenia (TUZ): Budowa i Funkcjonalność

Trzypunktowy układ zawieszenia (TUZ) to kluczowa maszyna rolnicza, która pełni funkcję analogiczną do ładowacza czołowego, umożliwiając zawieszanie i mocowanie różnorodnych narzędzi rolniczych. TUZ może być sterowany mechanicznie lub automatycznie, zapewniając operatorowi pełną kontrolę nad podnoszeniem, opuszczaniem i ruchami bocznymi zamocowanych narzędzi.

Historia TUZ-a sięga początków mechanizacji rolnictwa. Konie mechaniczne, takie jak lokomobile parowe, były pierwszym krokiem do zastąpienia zaprzęgów zwierzęcych. Później opracowano traktory umożliwiające ciągnięcie maszyn uprawowych. Przełomową rolę w rozwoju TUZ-a odegrał Harry Ferguson, który rozpoczął prace nad gruntowną zmianą konstrukcji pługa, redukując jego masę i długość. Następnie opracował system zawieszenia zmodyfikowanego pługa na ciągniku. Owocem jego pracy był pierwszy seryjnie produkowany traktor (we współpracy z firmą David Brown), wyposażony w system zawieszania narzędzi.

TUZ składa się z kilku podstawowych części:

• Dwa cięgła dolne
• Łącznik centralny
• Dwa wieszaki
• Dwa ramiona

Do prawidłowego działania układu potrzebny jest mechanizm podnoszący, realizowany zazwyczaj za pomocą układu hydraulicznego, który obejmuje:

• Pompa hydrauliczna
• Siłownik główny (często z dwoma pomocniczymi)
• Wał z dźwignią
• Układ sterujący

Siłownik główny jest zazwyczaj montowany w górnej części korpusu tylnego mostu i połączony z wałem podnośnika za pomocą dźwigni. Siłowniki pomocnicze montowane są na zewnątrz korpusu tylnego mostu. Lokalizacja pompy hydraulicznej zależy od modelu ciągnika - może znajdować się w korpusie skrzyni biegów, tylnego mostu lub być napędzana z rozrządu przy silniku (np. w ciągnikach Renault).

Rodzaje mechanizmów sterujących TUZ:

• Mechaniczny układ sterujący (MHR): Zbudowany z systemu dźwigni i sprężyn, steruje cylindrem podnośnika w zależności od wybranej regulacji (pozycyjna lub siłowa).
• Elektroniczne systemy sterowania podnośnika (EHR): Sterowanie działaniem podnośnika nadzoruje układ elektroniczny, zapewniając precyzyjną regulację.

Oba systemy wymagają odpowiedniego ustawienia przez operatora, w zależności od potrzeb.

Kategorie zaczepów TUZ i narzędzi

Narzędzie współpracujące z ciągnikiem powinno mieć zaczep zgodny z zaczepem ciągnika. Oprócz czterech podstawowych kategorii (oznaczonych numerami), istnieją kategorie przejściowe (symbole N lub S). Kategorię zaczepu TUZ ciągnika można ustalić, sprawdzając wymiar zewnętrzny kuli pasującej do haka. Kategorię zaczepu maszyny rozpoznaje się na podstawie średnicy sworznia ramy zawiesia.

Kule przejściowe służą do łączenia ciągnika i maszyny o różnych kategoriach zaczepów. Na przykład, kula typu KAT 3-2 pasuje do haków KAT 3 ciągnika i jednocześnie do sworzni KAT 2 maszyny. Zdarza się, że maszyna posiada zaczep o wyższej kategorii niż ciągnik, co często ma miejsce, gdy zakres zapotrzebowania na moc obejmuje częściowo dwie kategorie zaczepu.

Wymiana elementów TUZ:

Przy wymianie zużytych haków zaczepowych, mechanizmów blokujących czy elementów łącznika centralnego, należy dokładnie zidentyfikować kategorię i producenta elementów. Budowa haków różnych producentów jest podobna, jednak zestawy naprawcze mogą się różnić (np. Walterscheid i CBM). Podobnie jest z łącznikami centralnymi - dedykowane modele do ciągników Fendt czy John Deere mogą mieć różne średnice otworów, uniemożliwiające zastosowanie części uniwersalnych.

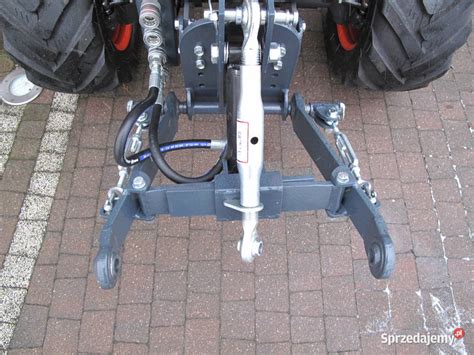

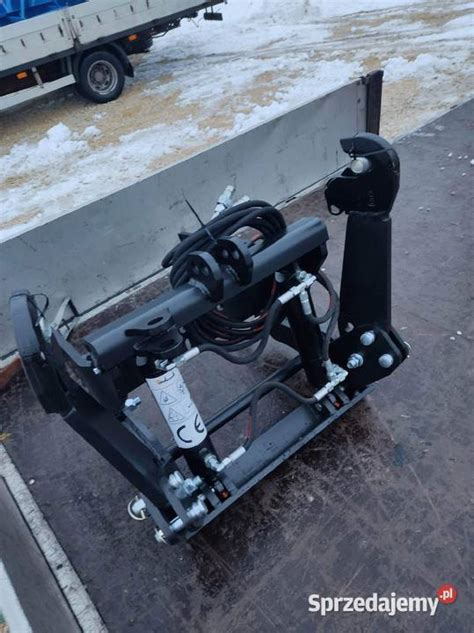

Przedni TUZ

W ostatnich latach rośnie popularność układów TUZ montowanych z przodu ciągnika. W nowych maszynach jest to już standard, a do starszych modeli można dokupić dedykowane konstrukcje. Przedni TUZ może znacząco zwiększyć wydajność ciągnika, redukując liczbę przejazdów technologicznych. Może również służyć jako rama nośna dla pługa odśnieżnego lub niwelacyjnego.

Montaż urządzeń na przednim i tylnym TUZ-ie nie może prowadzić do przekroczenia dopuszczalnej masy całkowitej (DMC) ciągnika, dopuszczalnych obciążeń osi oraz nośności opon.

Modyfikacje i Rozwiązania dla Ładowaczy Tylnych

Wielu rolników decyduje się na samodzielne modyfikacje lub budowę osprzętu do ciągników. Dotyczy to również tylnych ładowaczy.

Przykłady Rozwiązań i Zapytań Użytkowników:

• Ładowacz na tył z łyżką, widłami i kolcami: Niektórzy użytkownicy rozważają dorobienie ładowacza na tył ciągnika (np. C-360) z wymiennym osprzętem: łyżką do piachu, widłami do obornika i kolcami do bel. Pojawia się jednak pytanie o jego wpływ na podnośnik.
• Ładowanie bel kiszonkowych: W przypadku C-360 potrzebne jest rozwiązanie do ładowania bel z kiszonką na przyczepę. Rozważane są siłowniki, wzmocnione pompy hydrauliczne (np. Zetorowskie 35 L/min), aby zapewnić stabilne podnoszenie i ładowanie nawet 6 bel.
• Dziobak do bel: Chęć wykonania dziobaka do bel na tył ciągnika (np. T-25), który umożliwiłby ładowanie bel na dwa rzędy na przyczepę. Pytanie dotyczy materiałów, z których najlepiej go wykonać.
• Ładowacz do obornika: Zamiar budowy własnego ładowacza do obornika na tył ciągnika, z prośbą o wymiary konstrukcji. Pojawia się pytanie, dlaczego ładowacz jest budowany na tył, a nie na przód.
• Maszt od widlaka: Zainteresowanie zakupem masztu od wózka widłowego do ładowania bel (słoma, siano) na przyczepę, szczególnie dla ciągników typu Zetor 5211. Rozważane jest samodzielne wykonanie takiego masztu, który miałby większe zastosowanie niż szpila, umożliwiając układanie bel w stodole.
• Ładowacz czołowy vs. Tylny: Dyskusja na temat wyboru między ładowaczem czołowym (tzw. TUR, UNHZ, Cyklop, TROLL) a rozwiązaniami montowanymi z tyłu. Ładowacz czołowy umożliwia podjechanie belą na środek przyczepy, podczas gdy ładowacz tylny ogranicza zasięg do krawędzi.

Wybór między zakupem gotowego ładowacza (np. UNHZ za ok. 2500 zł) a samodzielną budową zależy od dostępnych środków, umiejętności i preferencji użytkownika. Samodzielna budowa może przynieść oszczędności, ale wymaga czasu i wiedzy technicznej.
