Budowa Przyczepy Materiałowej i Jej Instalacji Elektrycznej

Transport materiałów sypkich, budowlanych czy rolniczych często wymaga specjalistycznego sprzętu. Przyczepa materiałowa, zwłaszcza typu wywrotka, jest niezwykle przydatnym narzędziem w gospodarstwie domowym, rolnictwie czy na placu budowy. Artykuł ten przedstawia kompleksowy przewodnik po samodzielnej budowie przyczepy oraz jej kluczowych elementów, ze szczególnym uwzględnieniem konstrukcji ramy, wyboru osi i niezbędnej instalacji elektrycznej.

Budowa Przyczepy-Wywrotki

Podstawa i Przeznaczenie

Przyczepa-wywrotka to bardzo przydatne narzędzie, pozwalające na łatwy transport i rozładunek materiałów sypkich, takich jak ziarna zbóż, piasek czy cement. Jej główną cechą jest zdolność do kiprowania, czyli przechylania skrzyni ładunkowej, co umożliwia grawitacyjne wysypanie materiału.

Do budowy wywrotki można wykorzystać starą przyczepę lub rozrzutnik, które stanowią solidną bazę. Proces adaptacji jest podobny zarówno dla przyczep jednoosiowych, jak i dwuosiowych, choć istnieją istotne różnice w ich charakterystyce:

• Przyczepa jednoosiowa wywrotka: Jest łatwiejsza do manewrowania, zwłaszcza podczas cofania, jednak jej ładowność jest mniejsza (część ciężaru spoczywa na zaczepie ciągnika i jego konstrukcji).
• Przyczepa dwuosiowa wywrotka: Może zabrać większą ilość ładunku, a jej konstrukcja jest stabilniejsza.

Etapy Modyfikacji i Konstrukcji

1. Usunięcie przestrzeni ładunkowej: W pierwszej kolejności należy usunąć istniejące burty i podłogę, aby pozostała sama rama. Jeśli elementy te zostały do ramy przyspawane, konieczne będzie ich odcięcie za pomocą szlifierki kątowej.
2. Budowa dodatkowej ramy: Z odpowiednio grubych kątowników należy wykonać dodatkową ramę, która posłuży jako podstawa nowej podłogi skrzyni ładunkowej (kipra).
3. Montaż siłownika hydraulicznego: Kluczowym elementem wywrotki jest siłownik hydrauliczny, odpowiadający za unoszenie i przechylanie skrzyni ładunkowej. Miejsce jego montażu, wykonane z grubych blach, powinno znajdować się w okolicach centralnej części ramy. Kula w górnej części siłownika musi zostać wprowadzona do specjalnego gniazda, które należy zaplanować pod ramą części ładunkowej (kipra).
4. Podłączenie instalacji hydraulicznej: Do siłownika należy podłączyć wąż hydrauliczny, którego zakończenie powinno być umieszczone na przedniej stronie przyczepy, umożliwiając łatwe podpięcie do odpowiednich gniazd w ciągniku.
5. Modyfikacje dla wywrotki 3-stronnej: Jeśli chcemy posiadać przyczepę rolniczą wywrotkę 3-stronną, czyli pozwalającą na wysypywanie ładunku na lewo, prawo oraz do tyłu, trzeba wykonać dodatkowe modyfikacje. Konieczne będzie zamocowanie specjalnych zawiasów oraz blokad po każdej stronie ramy.

Samodzielne wykonanie przyczepy-wywrotki, choć wymaga pewnych umiejętności i narzędzi (szlifierka kątowa, spawarka), jest zadaniem wykonalnym. Solidna baza w postaci starej przyczepy lub rozrzutnika, w połączeniu z odpowiednim montażem siłownika hydraulicznego oraz zawiasów i blokad, pozwoli stworzyć funkcjonalny pojazd.

Konstrukcja Ram i Osi w Przyczepach Samoróbkach

Solidna rama i odpowiednio dobrane osie są fundamentem bezpieczeństwa i trwałości każdej przyczepy. W dyskusjach na temat budowy przyczep typu "SAM" (samoróbka) często pojawiają się pytania dotyczące wyboru i montażu tych elementów.

Wybór i Montaż Osi

Najprostszą metodą jest zbudowanie przyczepki na kompletnej osi z małego dostawczaka albo busa, najlepiej pozyskanej ze szrotu razem z resorami, wieszakami i kołami. Jako dawcy często wykorzystywane są osie z takich pojazdów jak Ducato, Boxer, Master, Trafic czy Combo. Jeśli trafisz na belkę z samochodu osobowego, również da się ją wykorzystać, ale wtedy trzeba dobrać mocne sprężyny, nowe amortyzatory i odboje gumowe.

Rodzaje Zawieszenia: Resory kontra Osie Skrętne

• Resory piórowe: Są uważane za lepsze pod względem wytrzymałości. Jedyną ich wadą jest to, że do ich zamocowania potrzeba więcej elementów. W lekkiej przyczepce same resory mogą wystarczyć, choć na pusto będzie bardziej podskakiwać. Amortyzatory nie są absolutnie konieczne, ale przy dłuższej i ciężej ładowanej przyczepie są zalecane.
• Osie skrętne (z wahaczem wleczonym i tłumieniem za pomocą gumowych wałków): Są wygodne, lekkie i proste w budowie, ale to przy ich wykorzystaniu przyczepa podskakuje.

Ważne jest prawidłowe umiejscowienie osi. Zaleca się umieszczenie osi na środku ramy, co zapewnia optymalne rozłożenie ciężaru.

Przyczepy Jedno- czy Dwuosiowe?

Wybór między jedną a dwiema osiami ma kluczowe znaczenie dla właściwości użytkowych przyczepy:

• Przyczepa jednoosiowa: Lżejsza, łatwiejsza do ręcznego przestawiania, ale ma mniejszą ładowność i część ciężaru spoczywa na zaczepie pojazdu holującego. Jest typowa dla przyczep lekkich (DMC do 750 kg).
• Przyczepa dwuosiowa: Zapewnia większą stabilność, szczególnie przy dużych prędkościach i ciężkich ładunkach. Podstawowym plusem jest to, że samo podskakiwanie jest o połowę mniejsze. Jej minusem jest większa masa własna, co może obniżyć dopuszczalną masę ładunku, oraz duży problem z przestawianiem jej ręcznie. Zgodnie z przepisami, jeżeli odległość od dwóch osi nie przekracza 1 metra, są one traktowane jako oś pojedyncza.

Konstrukcja Ramy i Podłogi

Do budowy ramy zaleca się stal, natomiast jako podłogę polecana jest sklejka antypoślizgowa i wodoodporna. Podczas budowy ramy można ją wykonać tak, że sklejka (np. grubości 15 mm) będzie schowana w obrysie konstrukcji, co ochroni krawędzie przed uszkodzeniem. Możliwe jest również wykonanie podłogi metalowej/aluminiowej, która zwiększy wagę przyczepy, ale zapewni większą wytrzymałość.

Pomysł na mocowanie burt, np. wsuwane od góry w otwory, pozwala na dużą elastyczność w konfiguracji przyczepy, umożliwiając łatwą wymianę burt na inne elementy (np. uchwyty pod łódź).

Instalacja Elektryczna Przyczepy

Prawidłowo działająca instalacja elektryczna jest absolutnie kluczowa dla bezpieczeństwa i zgodności z przepisami ruchu drogowego. Odpowiada ona za oświetlenie przyczepy, zapewniając jej widoczność i komunikację z innymi uczestnikami ruchu.

Obowiązkowe Oświetlenie Przyczepy

Zgodnie z kodeksem drogowym, każda holowana przyczepa musi być wyposażona w następujące światła:

• Kierunkowskazy
• Światła hamowania (stop)
• Światła pozycyjne (przednie i tylne)
• Światła awaryjne
• Światła przeciwmgłowe (obowiązkowe dla przyczep zarejestrowanych po raz pierwszy po 1 sierpnia 1998 roku)
• Elementy odblaskowe (z tyłu i z boku, a niekiedy także z przodu)

Dodatkowe wymagania dotyczące oświetlenia zależą od wymiarów przyczepy:

• W przypadku przyczep szerszych niż 1,6 metra konieczne jest także przednie oświetlenie pozycyjne.
• Gdy szerokość przekracza 2,1 metra niezbędne stają się wówczas dodatkowe, przednie i tylne lampy obrysowe, które podłącza się w taki sam sposób jak światła pozycyjne, do przewodów wychodzących od pinów numer 5 i 7 w zależności od strony, z której umieszczamy dodatkowe światła.
• Przyczepa dłuższa niż 6 metrów musi też mieć pozycyjne światła boczne.

Oświetlenie tablicy rejestracyjnej zazwyczaj realizuje lewa lampa zespolona i żarówka światła pozycyjnego. Jeśli byłoby inaczej, światła podświetlenia rejestracji podłącza się do przewodu wychodzącego z pinu 5 lub 7.

Wybór Gniazda i Wiązki Elektrycznej

Do przyczep najczęściej stosowane są złącza 7-pinowe bądź 13-pinowe, uniwersalne lub specjalne. Wybór zależy od modelu, wagi i wielkości przyczepy oraz od tego, czy planowane jest zasilanie dodatkowych urządzeń (np. akumulatora przyczepy kempingowej, lodówki).

• Gniazdo 7-pinowe: Jest to starsze, ale wciąż popularne rozwiązanie, zwłaszcza w przypadku przyczep lekkich (np. bagażowych, podłodziowych) o dopuszczalnej masie całkowitej do 750 kg. Zaletą tego rozwiązania jest prostota montażu i niższy koszt. Jednak jego głównym ograniczeniem jest brak dedykowanego pinu dla światła cofania oraz mniejsze możliwości zasilania.
• Gniazdo 13-pinowe: Jest to nowoczesny standard europejski, montowany fabrycznie w większości nowych samochodów z hakiem holowniczym. Obsługuje m.in. kierunkowskazy i światła: hamowania, pozycyjne, cofania, a także umożliwia zasilanie np. akumulatora przyczepy kempingowej i akcesoryjnej lodówki. Z mojego doświadczenia wynika, że montaż gniazda 13-pin jest bardziej przyszłościowym rozwiązaniem.

Samodzielne Podłączenie Gniazda Przyczepy

Samodzielne podłączenie gniazda przyczepy może wydawać się skomplikowane, ale z odpowiednim przygotowaniem i dokładną instrukcją jest to zadanie w zasięgu każdego majsterkowicza. Pamiętaj, że w nowszych samochodach (zazwyczaj po 2005 roku), wyposażonych w magistralę CAN, instalacja haka holowniczego wymaga dedykowanego modułu.

Niezbędne Narzędzia:

• Próbnik napięcia 12V ("probówka"): Absolutnie niezbędne narzędzie do zidentyfikowania, który przewód w instalacji samochodu odpowiada za daną funkcję.
• Zaciskarka do konektorów lub lutownica: Do trwałego i pewnego łączenia przewodów.
• Izolacja (taśma izolacyjna, koszulki termokurczliwe).
• Podstawowe narzędzia mechaniczne (śrubokręty, klucze).

Zasady Bezpieczeństwa Przed Przystąpieniem do Pracy:

Praca z instalacją elektryczną samochodu zawsze wiąże się z ryzykiem zwarcia, które może prowadzić do przepalenia bezpieczników, a w najgorszym wypadku nawet do uszkodzenia komputera pokładowego.

• Zaparkuj na płaskim terenie: Upewnij się, że samochód stoi stabilnie.
• ODŁĄCZ AKUMULATOR: To najważniejszy krok. Odkręć i zdejmij ujemną klemę (oznaczoną minusem „-„) z akumulatora. Zaizoluj ją, wkładając np. do rękawiczki.
• Zapewnij dobre oświetlenie: Pracujesz zazwyczaj w słabo oświetlonym miejscu pod zderzakiem lub w bagażniku.
• Przygotuj miejsce pracy: Wyczyść okolice gniazda i wiązki z brudu, piasku czy błota.

Schematy Podłączeń Gniazd (Wtyczek) Przyczepy:

Numery pinów są zazwyczaj wytłoczone na samym gnieździe obok odpowiednich styków. Biały przewód (masa, pin nr 3 w gnieździe 7-pin) jest kluczowy - słabe połączenie masowe jest najczęstszą przyczyną problemów ze światłami.

Gniazdo 7-pinowe (ISO 1724):

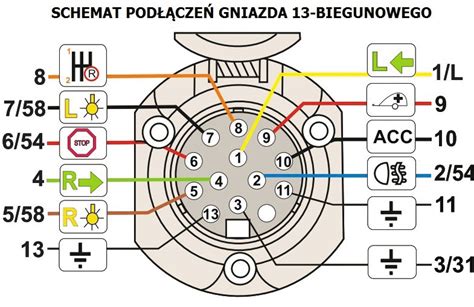

Gniazdo 13-pinowe (ISO 11446):

Proces Podłączenia:

1. Zlokalizuj przewody w samochodzie: Najłatwiej jest dostać się do wiązek zasilających tylne lampy.
2. Zidentyfikuj przewody za pomocą próbnika: Podłącz ujemny zacisk próbnika (krokodylka) do metalowego elementu karoserii (masy). Poproś drugą osobę o włączanie kolejno świateł (np. lewego kierunkowskazu), a Ty w tym czasie dotykaj ostrzem próbnika poszczególnych przewodów przy lampie. Gdy próbnik się zaświeci, znalazłeś właściwy przewód. Oznacz go np. kawałkiem taśmy izolacyjnej.
3. Przygotuj przewody wiązki gniazda: Zdejmij izolację z końcówek przewodów na długość ok. 1 cm.
4. Połącz przewody: Połącz każdy przewód z wiązki gniazda z odpowiadającym mu, zidentyfikowanym wcześniej przewodem w instalacji samochodu. Zaleca się lutowanie jako najpewniejszą metodę.
5. Podłącz masę: Biały przewód (pin 3) jest kluczowy. Musi być podłączony do pewnego punktu masowego. Najlepiej przykręcić go bezpośrednio do karoserii pojazdu za pomocą śruby z oczkowym konektorem. Masę można również podłączyć za pomocą przewodów do karoserii pojazdu.

Rozwiązywanie Typowych Problemów:

Nawet przy zachowaniu staranności mogą pojawić się problemy:

• Światła nie działają (np. lewy kierunkowskaz):
  • Sprawdź żarówkę w przyczepie: To najprostsza i najczęstsza przyczyna.
  • Sprawdź połączenie z instalacją auta: Sprawdź miejsce, w którym połączyłeś żółty przewód wiązki haka z przewodem lewego kierunkowskazu w samochodzie.
  • Użyj próbnika napięcia: Odłącz przyczepę. Poproś kogoś o włączenie lewego kierunkowskazu w aucie. Włóż końcówkę próbnika do styku nr 1 w gnieździe przy samochodzie. Jeśli próbnik miga, oznacza to, że problem leży po stronie przyczepy (wtyczka lub lampa).
• Migotanie lub „wariowanie” świateł:
  • To najczęściej objaw słabego połączenia masowego.
  • Sprawdź pin nr 3 w gnieździe i wtyczce: Oczyść go z brudu i korozji.
  • Sprawdź punkt mocowania masy do karoserii: Odkręć śrubę mocującą biały przewód. Dokładnie oczyść konektor i miejsce na karoserii z rdzy i farby do gołej blachy.
  • Sprawdź masę w lampach przyczepy: Problem może leżeć również w samej przyczepie. Każda lampa w przyczepie ma swój przewód masowy, który często jest przykręcony do jej ramy.

Testowanie Instalacji

Po zakończeniu montażu i ponownym podłączeniu akumulatora, czas na ostateczny test:

1. Podłącz przyczepę lub tester: Najlepiej użyć specjalnego testera gniazda haka, który za pomocą diod LED pokaże, czy na każdym pinie pojawia się napięcie.
2. Sprawdź wszystkie światła po kolei: Poproś drugą osobę o pomoc, aby włączała kolejno kierunkowskazy (lewy, prawy), światła hamowania, pozycyjne, awaryjne, przeciwmgłowe, a w przypadku gniazda 13-pinowego - również światło cofania.
3. Test kombinacji świateł: Sprawdź, czy po włączeniu np. świateł pozycyjnych i kierunkowskazu jednocześnie nie występują żadne zakłócenia.
4. Sprawdź mocowanie gniazda: Upewnij się, że gniazdo jest solidnie przykręcone i nie rusza się.

Prawidłowe podłączenie gniazda przyczepy to inwestycja w bezpieczeństwo - Twoje i innych uczestników ruchu. Poświęcenie dodatkowej godziny na staranny montaż i dokładne sprawdzenie wszystkich połączeń zaprocentuje bezproblemową eksploatacją przez wiele lat.

Aspekty Prawne i Rejestracja Przyczep Samoróbek

Budowa przyczepy na własną rękę, choć możliwa, wiąże się z szeregiem przepisów prawnych. Rejestracja przyczepy typu "SAM" (samodzielnie wykonanej) jest obecnie znacznie utrudniona i kosztowna w porównaniu do lat ubiegłych, a w praktyce często niemożliwa ze względu na rygorystyczne wymogi homologacyjne.

• Dopuszczalna Masa Całkowita (DMC): Przyczepa lekka to taka, której DMC nie przekracza 750 kg i zazwyczaj posiada jedną oś. Dwie osie zwiększają masę własną przyczepy, co może obniżyć dopuszczalną masę ładunku w ramach ustalonego DMC.
• Kategorie prawa jazdy: Na samochód o DMC 3500 kg i przyczepę o DMC 500 kg (czyli zestaw do 4000 kg) nie jest wymagana kategoria B+E. Zwykle prawo jazdy kategorii B uprawnia do kierowania zespołem pojazdów o łącznej DMC do 3500 kg, gdzie DMC przyczepy nie może przekraczać DMC pojazdu ciągnącego ani 750 kg. W innych przypadkach może być wymagana kategoria B+E lub inne.

Ładowacze Czołowe w Kontekście Transportu Materiałów

Chociaż temat artykułu skupia się na budowie przyczep, warto wspomnieć o urządzeniach, które służą do efektywnego załadunku materiałów na te przyczepy. Ładowacz czołowy, często wykorzystywany w rolnictwie i leśnictwie, jest przykładem takiego sprzętu.

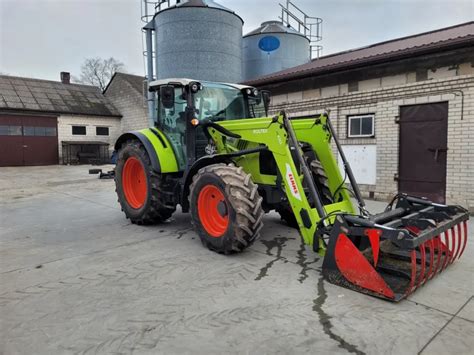

Ładowacz czołowy (mechanizacja prac leśnych), zbudowany jest z uchwytów montażowych i przegubowej ramy montowanych z przodu ciągnika uniwersalnego. Ciągniki uniwersalne posiadają już konstrukcyjne w swoim korpusie przygotowane otwory montażowe, do których mocowany jest ładowacz czołowy. Ładowacz czołowy posiada siłowniki hydrauliczne do podnoszenia ramienia i sterowania łyżką (widłami).

Elementy robocze ładowacza mocowane są na szybkosprzęgach i są wymienne, co pozwala na szeroki zakres zastosowań. Można stosować łyżki do materiałów sypkich, widły do materiałów słomiastych, widły do palet, czy wreszcie lemiesz mygłownicy podczas zrywki drewna. Te urządzenia znacząco ułatwiają proces załadunku materiałów na przyczepy, zwiększając efektywność prac.
