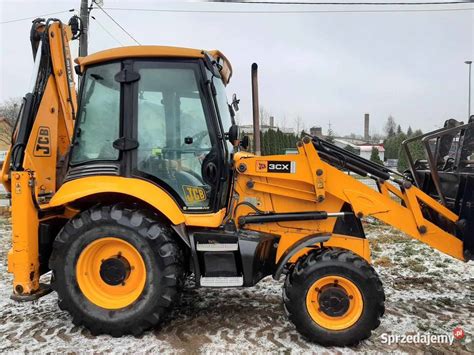

Koparko-ładowarka JCB 3CX Super: Szczegółowy Przegląd i Informacje

Koparko-ładowarka JCB 3CX to ikoniczna maszyna, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Od momentu wprowadzenia na rynek model ten był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Niniejszy artykuł poświęcony jest analizie danych technicznych tego popularnego modelu, oferując szczegółowy przegląd jego specyfikacji, parametrów i możliwości, ze szczególnym uwzględnieniem wersji JCB 3CX Super.

Wprowadzenie do JCB 3CX Super

Wybór koparko-ładowarki JCB 3CX to decyzja, która przynosi wiele korzyści, głównie dzięki jej wysokiej wydajności i uniwersalności. Maszyna ta doskonale radzi sobie zarówno z pracami ziemnymi, takimi jak kopanie i załadunek, jak i z transportem materiałów. JCB 3CX znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym, gdzie jest niezastąpiona podczas wykopywania fundamentów, niwelacji terenu, budowy dróg, załadunku i rozładunku materiałów, a także transportu na krótkich dystansach.

Model JCB 3CX może pracować w szerokim zakresie temperatur, od -20 do +46 ℃. Układy elektryczne i hydrauliczne są zabezpieczone przed uszkodzeniami, a nadwozie i główne elementy konstrukcyjne wykonane są z wytrzymałego materiału, co pozwala maszynie wytrzymać duże obciążenia podczas intensywnych prac.

Dane Techniczne JCB 3CX

W przypadku koparek-ładowarek JCB parametry mogą się różnić w zależności od konkretnej wersji lub roku produkcji. Ogólnie, kluczowe dane JCB 3CX to moc silnika 55,4 kW, masa operacyjna 7200 kg i udźwig ładowarki do 2500 kg. Poniżej przedstawiono ogólne parametry techniczne:

Wymiary

• Długość konstrukcyjna: 5620 mm
• Całkowita szerokość: 2360 mm
• Wysokość kabiny: 2780 mm
• Całkowita wysokość: 3610 mm
• Minimalny prześwit pod podporą: 370 mm
• Minimalny prześwit pod łyżką: 500 mm

Parametry robocze

• Moc robocza: 63 kW / 85 KM (w standardowych wersjach, w modelu Contractor do 100 KM)
• Masa robocza: 7370 kg
• Maksymalna pojemność łyżki do kopania: 0,3 m³
• Szerokość łyżki do kopania: 60 cm
• Maksymalna pojemność łyżki do ładowania: 1 m³
• Szerokość łyżki do ładowania: 2,23 m
• Kąt obrotu łyżki: 201°
• Maksymalna głębokość kopania: 4,24 m (w wersji Sitemaster do 5,5 m)
• Maksymalna prędkość: 37 km/h
• Maksymalna wysokość podnoszenia ładunku: 3,23 m
• Pojemność zbiornika paliwa: 143 l
• Podwozie: z napędem na wszystkie koła
• Skrzynia biegów: mechaniczna/półautomatyczna
• Zużycie paliwa: około 8 l/godzinę (w zależności od obciążenia i technologii Eco)

Silnik i Układ Napędowy

Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami i pojemnością 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych (w wersji Contractor) i moment obrotowy do 400 Nm nawet przy niskich obrotach, co minimalizuje zużycie paliwa przy zachowaniu wysokiej wydajności. Przykładowo, w maszynach z roku produkcji 2002/2003 często spotyka się silniki z kodem AK51092 (z serii 1004-4/1004-4T AR AK).

W silniku wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki czemu olej dłużej pozostaje czysty, co zmniejsza koszty konserwacji. Filtr powietrza posiada system automatycznego czyszczenia. Dodatkowo, silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Maszyna posiada skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i dodatkowo zmniejsza zużycie paliwa.

Codzienna kontrola, konserwacja lub naprawa nie sprawiają trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.

Charakterystyczne Cechy i Technologie

JCB 3CX jest wyposażona w szereg innowacyjnych funkcji, które zwiększają jej wydajność, ekonomię i komfort pracy:

• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%, a prędkość jazdy zwiększyć się o około 10%.
• EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
• EcoDig: Funkcja ta obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Zwiększa to wydajność agregatu i zmniejsza zużycie paliwa podczas kopania o 15%.
• PowerSlide: Specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki. Zawiera butlę suchego azotu i akumulator hydrauliczny.
• Torque Lock: Kolejna funkcja, która redukuje zużycie paliwa o 25% i zwiększa prędkość jazdy o około 10%.

Układ kierowniczy jest w pełni zhydraulizowany i posiada awaryjny układ kierowniczy, aktywowany po zatrzymaniu silnika. Maszyna oferuje dwa tryby skrętu: skręt dwóch kół do jazdy po drogach oraz skręt czterech kół do manewrowania w ograniczonych warunkach. Koło kierownicy ma skok 2 i 3/4 obrotu od oporu do oporu. Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, oszczędzając paliwo.

Do tej koparko-ładowarki dostępnych jest również wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy i frezy. Uniwersalna łyżka szczękowa „6 w 1” pozwala na kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator może wykopać około 100 m³ gruntu.

Kabina Operatora i Ergonomia

Kabina operatora w JCB 3CX została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu i bezpieczeństwa pracy. Dzięki kompaktowej budowie silnika i niewielkiej masce, kabina oferuje doskonałą widoczność. Drzwi otwierają się z obu stron, co ułatwia dostęp. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo, a tylną szybę kabiny można otworzyć, przesuwając ją pod dach.

Wnętrze kabiny jest dobrze izolowane akustycznie i antywibracyjnie, a poziom hałasu wewnątrz nie przekracza 73 dB. Wyposażenie obejmuje systemy ogrzewania i klimatyzacji, ogrzewanie i odmrażanie przedniej szyby oraz lusterek, a także radio i magnetofon z dwoma głośnikami.

Fotel operatora jest zamontowany na zawieszeniu pneumatycznym. Po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+. Ergonomiczne rozmieszczenie elementów sterujących i czytelne wskaźniki dodatkowo podnoszą komfort pracy.

Instalacja Elektryczna i Systemy Kontrolne

Nominalne napięcie w sieci pokładowej JCB 3CX wynosi 12 V. Koparka jest wyposażona w specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano akumulator o pojemności 115 A/godz., który prawie nie wymaga konserwacji, oraz generator prądu przemiennego o mocy 75 A.

System oświetlenia obejmuje 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory robocze oraz 2 tylne światła. Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin oraz zegar. Obecny jest także audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prąd przemiennego.

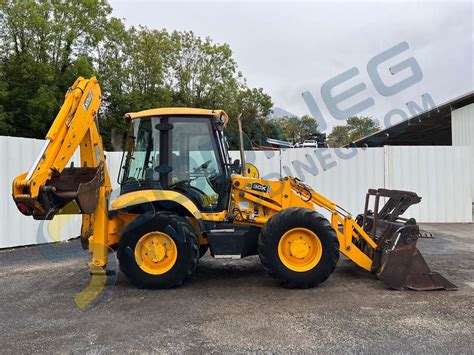

Główne Modyfikacje Koparko-ładowarki JCB 3CX

JCB 3CX występuje w kilku kluczowych modyfikacjach, różniących się konfiguracją i możliwościami montażu osprzętu:

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Charakteryzuje się również teleskopowym uchwytem.
• 3CX Super: Wyróżnia się zainstalowanymi większymi kołami na przedniej osi oraz funkcją sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę, co jest kluczowe dla pracy w ograniczonych przestrzeniach.
• Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.

Typowe Problemy i Rozwiązania Serwisowe

Właściciele koparko-ładowarek JCB 3CX, zwłaszcza starszych roczników, mogą napotkać na pewne typowe problemy. Oto kilka z nich wraz z sugerowanymi rozwiązaniami:

• Luz na przednim moście w sworzniu centralnym: Jest to powszechny problem, który początkowo można próbować zniwelować, zmieniając podkładkę dystansową. Trwałe rozwiązania obejmują:
  • Wypalenie samego sworznia (bez uszkadzania ramy i mostu) w celu jego wymiany.
  • Próbę wyciśnięcia sworznia prasą po odpowiednim demontażu elementów.
  • Zastosowanie autorskiego patentu: nowa podkładka dystansowa wykonana u tokarza, nowy sworzeń, a od strony silnika dopasowanie panewki od Lanosa do tulei (wymaga doszlifowania w zależności od luzu).
• Gaśnięcie silnika na zimnym podczas odpalania: Problem polegający na tym, że silnik gaśnie kilka razy pod rząd na zimno, a po rozgrzaniu działa normalnie. Często wskazuje to na problem z zaworem gaszenia znajdującym się na pompie wtryskowej.
• Niedziałający wskaźnik temperatury płynu chłodzącego: Wymaga sprawdzenia czujnika temperatury, okablowania oraz samego wskaźnika w kabinie.
• Problemy ze światłami: Częste strzelanie bezpiecznika od świateł długich, roboczych przód/tył. Może to być spowodowane zwarciem w instalacji lub przeciążeniem obwodu. Wymaga dokładnej diagnostyki elektrycznej.
• Zwisające kable pod maszyną: Należy zidentyfikować ich przeznaczenie i odpowiednio zabezpieczyć, aby zapobiec uszkodzeniom.
• Wyrobiona stacyjka: Zapadki w stacyjce, w których powinien zatrzymywać się kluczyk, mogą się zużyć, co prowadzi do problemów z uruchamianiem. Wymiana stacyjki jest zazwyczaj najlepszym rozwiązaniem.

Serwisowanie koparko-ładowarki JCB 3CX obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych lub ich wysokiej jakości zamienników (np. ITR, GTRAX), aby zapewnić długotrwałe i bezawaryjne działanie maszyny.

Transport i Zakup

Transport koparko-ładowarki JCB 3CX wymaga odpowiedniego przygotowania i sprzętu. Ze względu na wymiary i wagę maszyny, transport często odbywa się na specjalistycznych lawetach niskopodwoziowych. Niezbędne jest zabezpieczenie maszyny pasami transportowymi, aby zapobiec jej przesuwaniu się podczas transportu. Przy planowaniu transportu należy uwzględnić długość, szerokość i wysokość maszyny w pozycji transportowej.

Decydując się na zakup JCB 3CX, można rozważyć opcje nabycia maszyny nowej lub używanej. Koparko-ładowarkę można kupić bezpośrednio od producenta, u dealera lub z rynku wtórnego. Dostępne są również różne formy finansowania, takie jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny oraz jej historię serwisową.

Alternatywnym rozwiązaniem, szczególnie przy krótkoterminowych projektach, jest wynajem JCB 3CX. Pozwala to uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy. Porównanie kosztów zakupu i wynajmu wymaga uwzględnienia wielu czynników, takich jak cena maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw w przypadku zakupu, oraz opłata za wynajem w przypadku wynajmu. Należy również zawsze uwzględnić koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.
