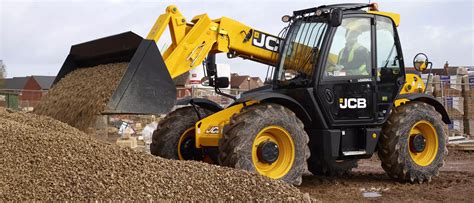

Ładowarka teleskopowa JCB 531-70 AGRI PLUS, szczególnie modele z 2010 roku, bywają źródłem złożonych problemów technicznych, obejmujących zarówno układy elektryczne, jak i hydrauliczne. Użytkownicy często zgłaszają błędy magistrali CAN, usterki sterowania ramieniem, anomalie wskaźników oraz inne, mniej typowe awarie. Poniższa instrukcja ma na celu przedstawienie najczęściej spotykanych problemów, metod ich diagnozowania oraz potencjalnych rozwiązań, bazując na doświadczeniach użytkowników.
Problemy z Komunikacją CAN i Sterowaniem Ramieniem
Błąd CAN L071 i wpływ joysticka
Początkowym problemem opisanym przez użytkownika jest błąd CAN L071, który objawia się brakiem sterowania ramieniem ładowarki, mimo że silnik pracuje prawidłowo. Użytkownik sprawdził obwód magistrali CAN, w tym duże złącze przed kabiną, potwierdzając obecność terminacji linii i brak zwarć. Na oscyloskopie "ganiające ramki" sugerują, że komunikacja CAN jest aktywna, ale może być zakłócona lub nieprawidłowa.
Zaobserwowano, że po wypięciu joysticka błąd pojawia się natychmiast, natomiast gdy jest wpięty, występuje po pewnym czasie. Sugeruje to potencjalny związek między joystickiem a występowaniem błędu. Jedna z hipotez zakładała konieczność podmienienia joysticka na inny, zwłaszcza gdy jest on zalany i nie nadaje się do rozbiórki. Po wymianie złącza kabiny na Hartinga, błąd L021 pojawił się, ale ramię zaczęło działać, co wskazuje na złożoność problemu.
Rola złącza kabiny (8004)
Po dalszej analizie winowajcą zamieszania okazało się połączenie kabiny z resztą maszyny (złącze 8004). Użytkownik wymienił je na złącze Hartinga, starannie zachowując numerację przewodów, co minimalizowało ryzyko pomyłki przy przepinaniu. Wtyka J1, pin 27 (przewód 440) sterownika hydrauliki, zasilająca przełączniki, joystick i system LMI, okazała się kluczowa.
Diagnostyka Układu Hydraulicznego i Elektrycznego
Interpretacja błędu L021 i system SRS
Po wymianie złącza kabiny, pojawił się błąd L021. Użytkownik zaznacza, że ładowarka nie posiada systemu poziomowania osi ani systemu SRS (system podłączający siłownik podnoszenia ramienia do akumulatora hydraulicznego). Jedyny przełącznik z opisem TILT LOCK, służący do blokowania pochylania sań, działa prawidłowo. Pojawia się również informacja o błędzie SRS, co może sugerować pomylenie kabli lub inną usterkę związaną z tym systemem, mimo jego braku w maszynie.
Błędy L021 mogą wskazywać na zwarcie w obwodzie przełączników lub inne nieprawidłowości związane z zasilaniem.
Anomalie zasilania i uszkodzony sterownik hydrauliki
Inne zaobserwowane anomalie to ciągłe zasilanie przełączników, joysticka i innych elementów podłączonych do pinu 27 sterownika hydrauliki (przewód 440). Na tym samym pinie znajduje się również zasilanie systemu LMI (Load Moment Indicator). Podejrzenie padło na sterownik hydrauliki, a konkretnie na uszkodzony układ BTS5215L, który odpowiada za zasilanie czujników. Zwarcie na wyjściu tego układu (wtyka J1, pin 27) było przyczyną problemów. Po podstawieniu innego, sprawnego układu z tego samego sterownika, błąd L021 zniknął, co potwierdza diagnozę.
Czerwona kontrolka i wskaźnik przeciążenia
Użytkownik pyta o znaczenie czerwonej kontrolki, której nie może zlokalizować w instrukcji. Z kontekstu dyskusji wynika, że może ona sygnalizować poważne błędy systemowe. Dodatkową anomalią jest ciągłe świecenie wszystkich kontrolek od wskaźnika przeciążenia na prawym słupku, nawet przy wyłączonym zapłonie. Kontrolki te gasną dopiero po wyjęciu bezpiecznika sterownika hydrauliki, co potwierdza powiązanie z problemem zwarcia na pinie 27 w wtyczce J1. Wskazanie przeciążenia świecące nawet po wyłączeniu zapłonu może być prawdziwym błędem, gdzie zasilanie (+) pochodzi z innego obwodu.
Problemy z wyciekiem oleju hydraulicznego i spalonym bezpiecznikiem ECU
Użytkownik zidentyfikował wyciek oleju z uszkodzonego przewodu, który został zaspawany, co przywróciło pełne działanie funkcji. Inny użytkownik zgłasza problem, gdzie joystick przestawał reagować po przejechaniu kilku metrów, aż w końcu hydraulika całkowicie przestała działać. Znalazł on spalony bezpiecznik zasilania ECU hydrauliki oraz zwarcie w wiązce z przodu, przy filtrze hydraulicznym.
Inne Usterki Mechaniczne i Elektryczne
Problem z dmuchawą w kabinie
Użytkownik zgłasza problem z dmuchawą w ładowarce JCB 531.70 z 2010 roku. Dmuchawa nie działa na pierwszym i drugim biegu, podczas gdy trzeci bieg działa prawidłowo. Podejrzewa się, że dmuchawa może znajdować się za filtrem zewnętrznym kabinowym. Możliwymi przyczynami braku działania są uszkodzony rezystor dmuchawy lub upalona kostka. Ostatecznie zidentyfikowano problem jako uszkodzony bezpiecznik termiczny, który znajduje się w obudowie wentylatora.
Nietypowe zachowanie wskaźnika temperatury silnika
Kolejny użytkownik opisuje problem, w którym po odpaleniu silnika i złapaniu przez niego temperatury, włączenie jakiegokolwiek odbiornika prądu (np. świateł, dmuchawy) powoduje natychmiastowe wskazanie maksymalnej temperatury i sygnał dźwiękowy, jakby silnik się przegrzewał. Po wyłączeniu odbiornika, wskaźnik wraca do normy. Wymieniono czujnik temperatury, jednak nie przyniosło to rezultatu. Serwis sugeruje wymianę komputera lub tablicy wskaźników, co wiąże się ze znacznymi kosztami. Potencjalną przyczyną jest zwarcie, które powoduje przepływ prądu na masę po włączeniu odbiornika.
Pytania o układ hydrauliczny: przedostawanie się oleju do silnika i działanie sprzęgło-hamulca
Użytkownika nęka awaria objawiająca się przedostawaniem się oleju hydraulicznego do silnika. Pierwsza diagnoza - uszczelniacz na pompie - nie sprawdziła się nawet po regeneracji oryginalnej pompy i przełożeniu sprawnej pompy z drugiej ładowarki. Problem nadal występuje.
Zastanawia również praca sprzęgło-hamulca. Przy jeździe i naciśnięciu hamulca, ma się wrażenie, że hamulec tylko hamuje napędzający silnik, a nie dodatkowo wysprzęgla. Użytkownik uważa, że napęd powinien być odcinany przekaźnikiem (tak jak po naciśnięciu przycisku na dźwigniach zmiany biegów, podnoszenia) i dodatkowo hamowany. Zauważono, że światła stopu się nie świecą, co może wskazywać na nieprawidłowe działanie zwiernika nad pedałem hamulca, który powinien odcinać napęd i zaświecać światła stopu.
Rozpiska bezpieczników
Wielu użytkowników poszukuje również rozpiski bezpieczników do ładowarek JCB 531-70, co świadczy o potrzebie posiadania szczegółowej dokumentacji do samodzielnej diagnostyki i naprawy drobnych usterek elektrycznych.
