Skrzynie biegów w ładowarkach JCB, podobnie jak w innych ciężkich maszynach budowlanych, są narażone na intensywne obciążenia i mogą ulegać różnorodnym usterkom. Prawidłowe funkcjonowanie skrzyni biegów jest kluczowe dla wydajności i bezpieczeństwa pracy maszyny. Poniższy artykuł przedstawia najczęstsze problemy, metody diagnostyki oraz zalecenia dotyczące profesjonalnej naprawy.
Typowe objawy awarii skrzyni biegów JCB
Użytkownicy ładowarek JCB często zgłaszają podobne problemy związane z działaniem skrzyni biegów, szczególnie w modelach wyposażonych w system Powershift lub automatyczne skrzynie biegów.
Jednym z powszechnych scenariuszy jest sytuacja, gdy skrzynia biegów, na przykład typu Powershift, działa poprawnie, gdy jest zimna, ale po około 15 minutach pracy przednią łyżką zaczynają się pojawiać problemy. Wówczas operator musi "gazować", aby bieg się załączył, co często skutkuje szarpnięciem maszyny. Po około godzinie pracy, pierwsze i drugie biegi mogą całkowicie przestać działać, podczas gdy trzeci i czwarty bieg funkcjonują normalnie.
Inny podobny problem, który był sporadyczny, to brak pierwszego i drugiego biegu, który z czasem stawał się permanentny, uniemożliwiając jazdę ani do przodu, ani do tyłu. Czasami również występuje brak pierwszego biegu do przodu i trzeciego do tyłu, z początku sporadycznie, a następnie całkowicie. Te objawy często wskazują na problem z jedną z cewek na skrzyni, odpowiedzialną za te konkretne biegi.
W przypadku ładowarki JCB 530 SXL z 2002 roku, użytkownicy zgłaszają problemy z automatyczną skrzynią biegów. Przy manualnej zmianie biegów przełącznikiem w lewej manetce, wszystkie biegi są dostępne zarówno do przodu, jak i do tyłu, choć niektóre włączają się z opóźnieniem. Po przełączeniu na automatyczną zmianę, odczuwalny jest brak pierwszego i czwartego biegu. Objawia się to ograniczeniem prędkości maksymalnej do około 27 km/h; po jej przekroczeniu skrzynia rozłącza się, a maszyna zwalnia do 25 km/h. Po ponownym wciśnięciu pedału gazu, prędkość wraca do 27 km/h, aby ponownie spaść po przekroczeniu tej granicy. Sporadycznie zdarza się, że czwarty bieg "odblokowuje się", umożliwiając osiągnięcie około 35 km/h przy 2000 obr/min. Podejrzewa się problemy z czujnikami, modułem ECU, filtrami lub wiązką elektryczną.
Samodzielna diagnostyka i wstępne kroki
W przypadku wystąpienia problemów ze skrzynią biegów, kluczowa jest szybka i precyzyjna diagnostyka.
Pomiar ciśnienia w układzie skrzyni biegów
Jednym z podstawowych kroków diagnostycznych jest pomiar ciśnienia oleju. Należy "zapiać zegar" (manometr) na rozgrzanym oleju w momencie, gdy awaria występuje, a następnie przełączać na kolejne biegi i obserwować, co dzieje się z ciśnieniem. Wskazówka manometru powinna spaść na chwilę w momencie napełniania kolejnych sprzęgieł, po czym wrócić do poprzedniej wartości.
Pomiar ciśnienia linii głównej w tej skrzyni znajduje się przed głównym zaworem przelewowym. Jeśli chcemy sprawdzić ciśnienie na koszach, interesują nas pomiarówki od koszy, do czego potrzebny jest specjalny adapter. W zdrowej skrzyni różnica pomiędzy ciśnieniem głównym a tym na koszach to około 0,7 bar. Nawet jeśli różnica będzie nieco większa, maszyna nadal będzie jechać. Aby sprawdzić ciśnienie na koszach, należy upewnić się, że elektrozawory działają prawidłowo. Jeśli nie będą zasilane lub będą zacięte, ciśnienia na koszach nie będzie.
Rola i weryfikacja elektrozaworów (cewek)
W wielu przypadkach problemem są elektrozawory, zwane potocznie cewkami. Miało to miejsce w przypadku braku pierwszego i drugiego biegu. Cewki z elektrozaworami mają tendencję do "wyginania się" zaworów, co prowadzi do ich zacinania. W ramach wstępnej diagnostyki można spróbować zamienić cewki miejscami; jeśli problem leży po stronie cewki, powinno to na krótko pomóc. Taka zamiana sprawia, że cewka pracuje w nieco innym układzie, co w około 90% przypadków tymczasowo pomaga.
Jeśli zamiana cewek nie przyniesie efektu, może to wskazywać na poważniejsze problemy mechaniczne wewnątrz skrzyni, takie jak nadgryzione uszczelnienia lub opiłki blokujące przesuw tarczek w koszu. W takiej sytuacji skrzynia będzie wymagała demontażu i szczegółowej inspekcji. Należy pamiętać, że znajomość roku produkcji maszyny i typu skrzyni biegów jest kluczowa do identyfikacji odpowiednich cewek i przeprowadzenia diagnostyki.
Najczęstsze przyczyny usterek skrzyń biegów JCB
Skrzynie biegów w maszynach JCB są zaprojektowane do pracy w trudnych warunkach, jednak istnieje wiele czynników, które mogą prowadzić do ich uszkodzenia.
Czynniki eksploatacyjne i konserwacyjne
- Wady konstrukcyjne oraz niewłaściwy olej: Często naprawa skrzyni biegów JCB jest konieczna z powodu wad konstrukcyjnych, użycia starego, źle dobranego oleju, lub jego braku.
- Duży przebieg: Związane z nim naturalne zużycie to kolejna istotna przyczyna.
- Intensywne użytkowanie: Koparko-ładowarki i ładowarki JCB często pracują w trudnych warunkach (budowy, kopalnie, prace ziemne). Intensywne użytkowanie, zwłaszcza przy dużych obciążeniach, może prowadzić do szybszego zużycia skrzyni biegów (np. w modelach JCB 524-50).
- Niewłaściwa konserwacja: Regularna konserwacja jest kluczowa dla zachowania sprawności skrzyni biegów (np. JCB 541-70). Pominięcie wymiany oleju, filtrów lub nieprzestrzeganie harmonogramu serwisowego może prowadzić do przedwczesnych awarii. Brak odpowiedniego czyszczenia i konserwacji skrzyni biegów może prowadzić do zanieczyszczenia oleju hydraulicznego, zużycia pomp i uszkodzenia innych elementów, co jest jedną z przyczyn awarii układu hydrostatycznego.
- Niewłaściwa eksploatacja: Nieprawidłowe użytkowanie maszyny, takie jak gwałtowne zmiany biegów, nadmierne obciążenie maszyny czy niewłaściwe manewrowanie, może przyczynić się do uszkodzenia skrzyni biegów (np. JCB 535-140).
- Wnikanie zanieczyszczeń: Pył, brud czy woda wnikające do skrzyni biegów (np. JCB 510-56) mogą prowadzić do uszkodzeń mechanicznych i korozji.
Uszkodzenia mechaniczne i wady konstrukcyjne
- Uszkodzenia mechaniczne podczas jazdy: Najczęstszą awarią automatycznych skrzyń biegów JCB jest uszkodzenie mechaniczne powstałe podczas jazdy.
- Uszkodzenie elementów gumowych i spadek ciśnienia: Uszkodzenie elementów gumowych, czyli uszczelnień, powoduje wyciek oleju, a tym samym spadek ciśnienia w układzie, co przyczynia się do spalania tarcz ciernych.
- Zużycie i uszkodzenie synchronizatorów: Są one odpowiedzialne za płynne przejście między biegami. Przy częstym używaniu maszyny, synchronizatory mogą ulegać zużyciu, co prowadzi do trudności w przełączaniu biegów i skokowych ruchów w trakcie jazdy.
- Awaria układu hydrostatycznego: Jest on odpowiedzialny za przekazywanie momentu obrotowego na koła maszyny. W przypadku awarii tego układu mogą wystąpić problemy z ruchem maszyny, spadek wydajności oraz wibracje i hałasy podczas pracy.
- Wady fabryczne: Chociaż rzadkie, wady fabryczne lub projektowe również mogą być przyczyną problemów ze skrzynią biegów (np. JCB 520).
- Naturalne zużycie: Każda skrzynia biegów (np. JCB 532-120), z czasem ulega naturalnemu zużyciu. Elementy takie jak łożyska, synchronizatory czy zębatki mogą wymagać wymiany po długotrwałym użytkowaniu.

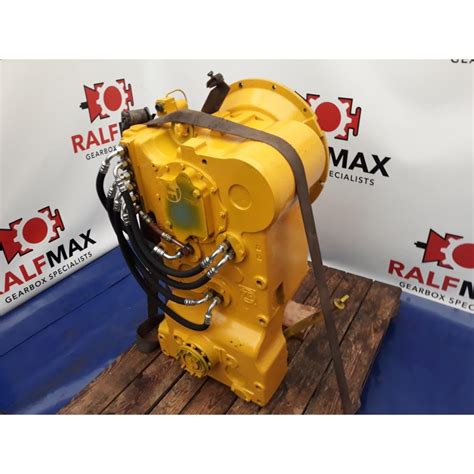

Profesjonalna naprawa i regeneracja skrzyń biegów JCB
W obliczu złożoności współczesnych skrzyń biegów JCB, profesjonalna naprawa i regeneracja często okazują się najbardziej efektywnym rozwiązaniem.
Dlaczego warto wybrać specjalistyczny serwis?
Firmy takie jak Inter-Serwis profesjonalnie zajmują się naprawą i regeneracją skrzyń biegów JCB od wielu lat. Sprawna diagnostyka, realizowana przez specjalistów, pozwala na szybkie znalezienie usterki i jej naprawienie, dzięki czemu regeneracja skrzyni biegów JCB przebiega bardzo sprawnie. Naprawy przeprowadzane są bezpośrednio w profesjonalnych warsztatach, które posiadają wszystkie niezbędne narzędzia oraz części. Kompleksowa naprawa skrzyni biegów JCB obejmuje pełną diagnozę, znalezienie problemu oraz całkowite usunięcie powstałych usterek. Czas realizacji takiej usługi to często tylko około 3 dni roboczych od otrzymania skrzyni.
Proces kompleksowej naprawy skrzyni biegów
Kompleksowa naprawa skrzyni biegów w ładowarce teleskopowej JCB (np. 531-70) wymaga szczegółowej wiedzy technicznej, doświadczenia oraz odpowiedniego wyposażenia. Proces ten obejmuje następujące etapy:
- Dokładna diagnostyka problemu: To pierwszy krok usługi, mający na celu precyzyjne określenie rodzaju i przyczyny usterki.
- Demontaż skrzyni biegów: Po zdiagnozowaniu problemu, skrzynia biegów (np. JCB 940) jest demontowana z ładowarki. Jest to skomplikowany proces, który wymaga odpowiednich narzędzi i umiejętności.
- Sprawdzenie komponentów: Po demontażu, wszystkie komponenty skrzyni biegów (np. JCB 930-4) są dokładnie sprawdzane pod kątem zużycia i uszkodzeń. W tym etapie oceniane są elementy takie jak zębatki, łożyska, synchronizatory, uszczelki i inne części.
- Wymiana uszkodzonych części: Uszkodzone lub zużyte części są wymieniane na nowe.
- Ponowne złożenie i regulacja: Po wymianie uszkodzonych części, skrzynia biegów (np. JCB 930-4) jest ponownie składana. Na tym etapie ważna jest precyzyjna regulacja i ustawienie poszczególnych elementów, aby zapewnić prawidłowe działanie skrzyni biegów (np. JCB 3CX).
- Testowanie po naprawie: Po złożeniu skrzyni biegów (np. JCB 940) i zamontowaniu jej z powrotem w ładowarce, przeprowadzane są testy, aby upewnić się, że naprawa została wykonana prawidłowo i skrzynia biegów (np. JCB 926) działa bez zarzutu. Obejmuje to uruchomienie maszyny i sprawdzenie jej w różnych warunkach pracy.
- Kontrola jakości i dostosowanie ustawień: Ostatnim etapem jest kontrola jakości i sprawdzenie, czy wszystkie funkcje skrzyni biegów (np. 4CX) działają poprawnie. W razie potrzeby serwisant może również dostosować ustawienia skrzyni biegów (np. JCB 531-70), aby zapewnić optymalną wydajność.
Po zakończeniu naprawy skrzyni biegów (np. JCB 526-56), serwisant zwykle dostarcza raport z wykonanych prac oraz ewentualnych zaleceń dotyczących dalszego użytkowania i konserwacji maszyny. Naprawa skrzyni biegów pozwala przede wszystkim przywrócić maszynie jej pierwotną wydajność, co oznacza lepszą reakcję na zmiany biegów, płynniejszą pracę i ogólnie lepszą efektywność operacyjną. Jest to zazwyczaj znacznie tańsze niż wymiana całej skrzyni biegów lub zakup nowej maszyny, a także przyczynia się do bardziej efektywnego zużycia paliwa.
Zalety serwisu mobilnego
Korzystanie z serwisu mobilnego jest szczególnie korzystne w przypadku ciężkiego sprzętu, jak koparko-ładowarki JCB. Serwis mobilny zaczyna od dokładnej diagnozy problemu, co może obejmować rozmowę z operatorem maszyny i bezpośrednie sprawdzenie maszyny. Serwisant przygotowuje niezbędne narzędzia i części zamienne, które są zazwyczaj przewożone w specjalnie wyposażonym pojeździe serwisowym. Taka forma usługi minimalizuje przestoje w pracy i eliminuje potrzebę transportu maszyny do warsztatu.
Konsekwencje i ryzyka opóźnionej naprawy
Opóźnianie naprawy skrzyni biegów w ładowarkach JCB może prowadzić do szeregu negatywnych konsekwencji. Małe usterki, które mogłyby być łatwo naprawione na wczesnym etapie, mogą przerodzić się w poważniejsze awarie. Na przykład, niewielkie wycieki oleju mogą prowadzić do niedostatecznego smarowania i w konsekwencji do uszkodzenia ważnych komponentów skrzyni biegów. Im dłużej zwleka się z naprawą skrzyni biegów (np. JCB 525-40), tym uszkodzenia mogą stać się bardziej rozległe, co z kolei może znacznie zwiększyć koszty naprawy.
Uszkodzona skrzynia biegów (np. JCB 541-70) może uniemożliwić efektywne wykorzystanie ładowarki, co prowadzi do przestojów w pracy, a w przypadku firm zależnych od ciężkiego sprzętu, takie przestoje mogą mieć poważne konsekwencje finansowe. Kontynuowanie pracy z uszkodzoną skrzynią biegów (np. JCB 535-95) zwiększa ryzyko nagłej awarii w trakcie użytkowania, co może być niebezpieczne dla operatora i innych pracowników. Nieprawidłowo działająca skrzynia biegów (np. JCB 535-125) może również wpływać na kontrolę nad maszyną, stanowiąc zagrożenie bezpieczeństwa.
Najlepiej, aby wszelkie problemy ze skrzynią biegów (np. JCB 525-60) w ładowarkach JCB były naprawiane jak najszybciej po ich wykryciu, co pozwala uniknąć tych negatywnych konsekwencji. Regularna konserwacja i przeglądy są również kluczowe w zapobieganiu awariom. Jeśli nie posiadają Państwo zaufanego serwisu skrzyń biegów (np. JCB 540-170), który jest w stanie wykonać naprawy bieżące, jak i kompleksowe regeneracje skrzyni biegów (np. JCB 531-70), zaleca się kontakt ze specjalistami.
Instrukcja regeneracji DPF JCB w języku angielskim
Charakterystyka skrzyń biegów JCB
Firma JCB jest znana przede wszystkim z produkcji koparek, ładowarek, wozideł, a także szerokiej gamy innych maszyn ciężkich i sprzętu rolniczego. JCB jest znane z innowacyjności i ciągłego rozwoju swoich produktów, w tym skrzyń biegów. Firma wprowadziła na rynek wiele przełomowych technologii i maszyn, stając się jednym z najbardziej rozpoznawalnych producentów.
JCB stosuje zaawansowane technologie, aby zwiększyć wydajność, trwałość i niezawodność swoich skrzyń biegów (np. JCB 535-140, JCB 540-170). W zależności od modelu i zastosowania maszyny, JCB oferuje różne typy skrzyń biegów (np. JCB 535-95), w tym manualne, automatyczne i półautomatyczne, dostosowując ich charakterystykę pracy do specyficznych wymagań. Skrzynie biegów JCB (np. 3CX) są zaprojektowane tak, aby zapewniać optymalną efektywność i wydajność pracy, efektywnie przekazując moc silnika. Trwałość i niezawodność są kluczowe, ponieważ maszyny JCB są używane w trudnych warunkach, co wymaga od skrzyń biegów (np. JCB 535-125, JCB 533-105) wyjątkowej wytrzymałości. JCB często wprowadza również innowacje, takie jak elektroniczne systemy kontroli skrzyni biegów (np. JCB 531-70), które poprawiają łatwość obsługi maszyn. Firma oferuje kompleksowe wsparcie serwisowe dla swoich maszyn, w tym dla skrzyń biegów (np. JCB 520-40).
