Instalacja elektryczna w maszynach roboczych, takich jak ładowarki teleskopowe JCB, jest złożonym systemem, od którego zależy prawidłowe działanie wielu kluczowych podzespołów. Awarie w tym obszarze, zwłaszcza te dotyczące układu rozruchowego i zasilania, mogą prowadzić do poważnych problemów z eksploatacją, a nawet unieruchomienia maszyny.
Wyzwania związane z dokumentacją i schematami elektrycznymi
Użytkownicy ładowarek JCB często stają przed wyzwaniem znalezienia odpowiedniego schematu instalacji elektrycznej, szczególnie w przypadku starszych modeli lub maszyn z modyfikowanym okablowaniem. Potrzeba dostępu do rzetelnej dokumentacji technicznej staje się krytyczna w momencie wystąpienia usterki.
Poszukiwanie schematów dla konkretnych modeli
- Właściciele ładowarek JCB o oznaczeniach 532/120 (rok produkcji 2000) oraz 530 SXL (rok produkcji 2002) często poszukują schematów instalacji elektrycznej w związku z uszkodzeniem wiązek, np. od elektrozaworów.
- Szczególnie trudnym przypadkiem jest ładowarka JCB model 525.67/561061, gdzie uszkodzeniu uległo nieoryginalne okablowanie, a identyfikacja poszczególnych przewodów jest niemożliwa bez schematu.
Znaczenie oryginalnej dokumentacji i trudności z nieoryginalnym okablowaniem
Brak oryginalnego okablowania znacząco komplikuje diagnostykę i naprawę. Uszkodzenia, takie jak te spowodowane zaczepieniem kabli przez trzpień pod kierownicą, mogą prowadzić do utraty możliwości określenia pierwotnego połączenia przewodów. W takich sytuacjach niezbędny jest szczegółowy schemat instalacji elektrycznej dedykowany dla danego modelu lub porównywalny schemat, który pozwoli na identyfikację funkcji poszczególnych kabli i ich prawidłowe podłączenie.
Problemy z rozruchem zimnego silnika w ładowarkach teleskopowych JCB
Jednym z najczęściej zgłaszanych problemów jest trudność z uruchomieniem silnika, gdy jest on wyziębiony. Rozrusznik kręci, z tłumika wydobywa się dym, ale silnik nie chce samodzielnie "zaskoczyć", wymagając często użycia samostartu. Problem ten zazwyczaj znika, gdy silnik osiągnie temperaturę roboczą.
Diagnostyka zimnego rozruchu (akumulator, paliwo, świeca płomieniowa/grzałka)
Przyczyn problemów z zimnym rozruchem może być kilka:
- Akumulator: Choć rozrusznik kręci, zbyt niska prędkość obrotowa może być niewystarczająca do prawidłowego zapłonu. Warto sprawdzić stan akumulatora i ewentualnie go wymienić.
- Paliwo: Użycie letniego paliwa w niskich temperaturach może prowadzić do wytrącania się parafiny, co utrudnia dopływ paliwa. Zaleca się stosowanie paliwa zimowego. Filtry paliwa również powinny być regularnie sprawdzane i wymieniane na nowe.

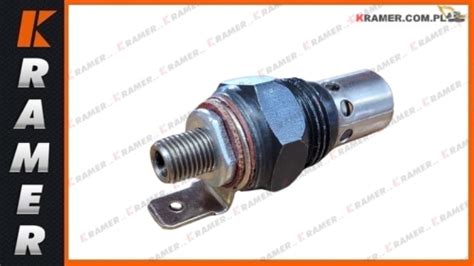

- Świeca płomieniowa/grzałka: W kolektorze ssącym wielu ładowarek JCB znajduje się grzałka lub świeca płomieniowa, która wspomaga rozruch w niskich temperaturach. Jej nieprawidłowe działanie lub brak zasilania jest częstą przyczyną problemów.
Rola świecy płomieniowej i jej sterowanie
W ładowarkach JCB uruchomienie świecy płomieniowej odbywa się zazwyczaj poprzez stacyjkę. Należy przekręcić stacyjkę na odpowiednią pozycję (często II lub pośrednią) i odczekać około 10 sekund, zanim uruchomi się rozrusznik. Dotknięcie świecy lub kolektora po tym czasie powinno ujawnić ich ciepło. Problemy mogą wynikać z:
- Niesprawnej stacyjki, która nie załącza obwodu świecy.
- Uszkodzonego przekaźnika lub bezpiecznika odpowiedzialnego za zasilanie świecy.
- Przepalonej żarówki kontrolki świecy płomieniowej na desce rozdzielczej, co uniemożliwia operatorowi sprawdzenie jej działania. Kontrolka ta w niektórych modelach zaświeca się dopiero przy temperaturze poniżej -6°C.
- Braku bezpiecznika od świecy kratowej w konsoli bezpieczników.
Sterownik od świecy kratowej może być umiejscowiony w różnych częściach maszyny, a jego lokalizacja wymaga często dostępu do szczegółowych schematów.
Schemat podłączenia i działanie rozrusznika
Standardowe podłączenie rozrusznika obejmuje:
- Plus z akumulatora oraz przewód od alternatora, które idą do głównego plusowego zacisku rozrusznika.
- Gruby i cienki przewód idące do dolnego trzpienia rozrusznika.
- Mały przewód obok elektromagnesu rozrusznika, odpowiedzialny za jego załączenie.
Nieprawidłowe podłączenie, takie jak podłączenie cieńszego przewodu z dołu rozrusznika do plusa i jednoczesne odłączenie przewodu od alternatora, może skutkować stopieniem izolacji na przewodach, np. idących do czujnika temperatury. Prawidłowe podłączenie jest kluczowe dla uniknięcia uszkodzeń i zapewnienia funkcjonowania maszyny.
JAK WYCIĄGNĄĆ ROZRUSZNIK Z OSIOŁKA JCB TELETRAC 😱🤪JCB 536 LECIMY DALEJ😁
Typowe usterki instalacji rozrusznika i ich objawy
- Cykanie przekaźnika bez rozruchu: Może to świadczyć o niskim napięciu akumulatora, problemach z przekaźnikiem rozrusznika lub jego cewką.
- Brak reakcji na przekręcenie kluczyka: Całkowity brak reakcji maszyny na próbę rozruchu, nawet jeśli napięcie dochodzi do licznika, wskazuje na poważniejsze problemy w obwodzie rozrusznika lub zasilania głównego.
Specyfika podłączenia rozrusznika w wybranych modelach JCB
Różnice w okablowaniu rozrusznika (liczba przewodów)
W niektórych modelach, np. w koparce gąsienicowej JCB JS130 z 2004 roku, do oryginalnego rozrusznika wchodzą trzy cienkie przewody. Po wymianie rozrusznika na nowy, który ma tylko jedno wejście do zapalania, pojawia się pytanie o przeznaczenie pozostałych dwóch przewodów. W oryginalnych rozrusznikach często występowało wyjście na załączenie cewki od sterowania cewki gaszenia, którego w nowym rozruszniku może brakować.
Prawidłowe podłączenie przewodów zasilających i sterujących
Próba podłączenia białego przewodu (odpowiedzialnego za załączenie cewki gaszenia) równolegle z przewodem od rozruchu może prowadzić do przepalenia bezpieczników. Jest to dowód na to, że każdy przewód ma swoje specyficzne przeznaczenie i musi być podłączony zgodnie ze schematem, aby zapewnić prawidłowe działanie i uniknąć uszkodzeń.
Dodatkowe problemy związane z uszkodzeniem instalacji elektrycznej
Awarie komponentów (wycieraczki, kierunkowskazy, światła, deska rozdzielcza)
Uszkodzenie instalacji elektrycznej, zwłaszcza po incydentach mechanicznych (np. zerwanie kabli przez trzpień), może objawiać się szeregiem problemów z działaniem kluczowych systemów ładowarki. Obejmuje to niewłaściwe działanie lub całkowity brak reakcji wycieraczek, kierunkowskazów, świateł (reflektorów, świateł roboczych), a także nieprawidłowe wskazania lub awarię deski rozdzielczej. Uszkodzenia te mogą również wpłynąć na działanie przełącznika biegów, co jest kluczowe dla mobilności i funkcjonalności ładowarki.
Metody identyfikacji maszyny w przypadku braku oznaczeń
W przypadku braku wyraźnych oznaczeń na szybach, identyfikacja maszyny w celu znalezienia odpowiedniego schematu opiera się na numerze z tabliczki znamionowej oraz numerze wybitym na ramie. Warto również poszukać:
- Ogólnych schematów instalacji elektrycznych dla ładowarek JCB z podobnego okresu produkcji, które mogą zawierać podobne rozwiązania.
- Zdjęć lub schematów instalacji z innych, identycznych maszyn.
- Wsparcia technicznego producenta lub specjalistycznych serwisów JCB, które mogą dysponować dokumentacją techniczną.
