Problemy z uruchomieniem silnika wysokoprężnego, szczególnie w niskich temperaturach, są częstym wyzwaniem dla operatorów maszyn budowlanych, takich jak ładowarki. Jedną z kluczowych przyczyn mogą być usterki w układzie świec żarowych, a w szczególności awarie przekaźnika odpowiedzialnego za ich zasilanie. Poniższy artykuł przedstawia kompleksowy przewodnik po diagnostyce i naprawie takich problemów, opierając się na praktycznym studium przypadku oraz ogólnych wskazówkach dotyczących zimowego rozruchu.
Diagnostyka i Naprawa Przekaźnika Świec Żarowych - Studium Przypadku
Przedstawimy problem, który pojawił się w koparko-ładowarce JCB 3CX (SLP3CXTS5E0954706), gdzie przestały grzać świece żarowe. Analiza tego przypadku pozwoli na zrozumienie typowych kroków diagnostycznych i naprawczych.
Początkowe Objawy i Wstępna Analiza

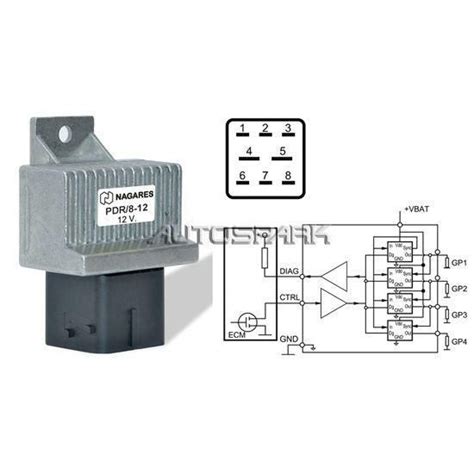

W pierwszej fazie diagnostyki okazało się, że do przekaźnika świec żarowych na pinie S nie dochodził prąd. Stwierdzono, że na dwóch cienkich przewodach jest masa, a na gruby pin dochodzi 12V, ale już nie wychodzi na świece. Początkowo wydawało się, że przyczyną był brak impulsu wzbudzenia na pinie S. W istocie, główna przyczyna leżała w braku impulsu dodatniego do przekaźnika świec żarowych.
Kroki Naprawcze i Ujawnione Problemy
Dążąc do rozwiązania problemu, dołożono nowy przewód od bezpiecznika do przekaźnika. Dzięki temu impuls na przekaźniku pojawił się. Jednakże, pomimo że było słychać elektromagnes w przekaźniku, prąd na świece nadal nie wychodził.
Następnie podjęto decyzję o wymianie przekaźnika. Ku zaskoczeniu, po wymianie nawet elektromagnes przestał „cykać”. Kluczowym odkryciem, które pozwoliło rozwiązać ten problem, było ustalenie, że na tym konkretnym przekaźniku należy podać impuls 12V na biegun S, a masę na obudowę (a nie na biegun I). Po zastosowaniu tej korekty świece zaczęły grzać, ale problem nie został całkowicie wyeliminowany - grzanie nie zawsze następowało.
Ostatnim słabym punktem okazała się stacyjka. Zależnie od tego, jak ułożył się kluczyk, raz grzanie było aktywne, a raz nie. Po wymianie stacyjki, system zaczął działać bez zarzutu.
Uruchamianie Silnika Wysokoprężnego w Niskich Temperaturach - Ogólne Wskazówki
Problemy z rozruchem zimą są powszechne w silnikach wysokoprężnych. Poniżej przedstawiono szeroki zakres działań i kontroli, które mogą pomóc w zapewnieniu niezawodnego startu maszyny.
Komponenty Wymagające Sprawdzenia i Wymiany
W przypadku trudności z rozruchem w niskich temperaturach warto sprawdzić następujące elementy:
- Pompa paliwa: Upewnij się, że pompa paliwa działa poprawnie i dostarcza odpowiednie ciśnienie. W niektórych przypadkach konieczna może być wymiana pompy.

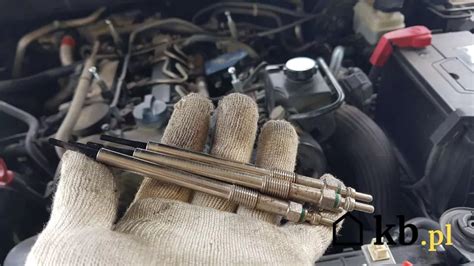

- Świece żarowe: Sprawdź ich ciągłość i działanie. Uszkodzone świece należy wymienić.
- Akumulator: Kontroluj stan i pojemność akumulatora. Niska temperatura znacząco obniża jego wydajność.
- Gaszak: Upewnij się, że element ten działa bez zarzutu.
- Kable masowe: Wymiana lub poprawa połączeń kabli masowych może znacznie poprawić przewodność i wydajność układu elektrycznego.
- Rozrusznik: Sprawdź rozrusznik pod kątem zużycia lub uszkodzeń.
- Pompa hydrauliki: W rzadkich przypadkach, jeśli istnieje podejrzenie, że pompa hydrauliki "dusi" silnik, warto ją sprawdzić.
Systemy Wspomagające Rozruch - Grzanie Kolektora i Płomieniówka
W silnikach, takich jak S3L2 (często spotykane w maszynach), często pojawia się pytanie o dodatkowe systemy wspomagające rozruch. Warto zastanowić się, czy w tych silnikach jest podgrzewanie kolektora, podobne do stosowanego w JCB, czy też należy rozważyć regulację kąta wyprzedzania zapłonu na pompie, a może jakieś systemy "ssania".
Jednym z efektywnych rozwiązań jest "płomieniówka" - mała, specjalna świeca, która działa jak „pochodnia” montowana w kolektor ssący silnika. Czasem konieczne jest zainstalowanie dodatkowej pompy elektrycznej do płomieniówki, aby zapewnić dopływ paliwa. Po kilku sekundach oczekiwania, płomieniówka jest w stanie „ożywić” nawet zimny silnik, nawet przy niskiej kompresji.
Konserwacja Układu Paliwowego
Aby zapewnić optymalny rozruch i pracę silnika, kluczowa jest regularna konserwacja układu paliwowego. Na początek zaleca się wymianę końcówek wtryskiwaczy i precyzyjne ustawienie ciśnienia. Proces ten polega na poddaniu wtrysku specjalistycznej maszynie, wymianie końcówki i ustawieniu nominalnego ciśnienia, na przykład 210 bar. Po upewnieniu się, że jeden wtrysk działa poprawnie, pozostałe wtryski również się reguluje i montuje z powrotem na maszynie.
Alternatywnym rozwiązaniem problemu braku paliwa przy rozruchu, szczególnie w kontekście płomieniówki, jest montaż trójnika na dopływie paliwa ze zbiornika. Do tego dodaje się małą pompę elektryczną, która zasila płomieniówkę zamontowaną w miejscu jednej ze świec żarowych.
Podsumowanie i Wskazówki dla Poszukiwaczy Rozwiązań
Awarie w maszynach roboczych, takich jak ładowarki, często okazują się złożoną kombinacją usterek. Kluczem do sukcesu jest metodyczna diagnostyka, cierpliwość w eliminowaniu kolejnych potencjalnych przyczyn oraz korzystanie z doświadczeń innych. Opisane powyżej przypadki i rozwiązania mają służyć jako przewodnik dla wszystkich, którzy napotykają podobne problemy z przekaźnikiem świec żarowych, układem elektrycznym czy trudnościami z rozruchem silnika diesla w niskich temperaturach. Dzielenie się takimi informacjami jest niezwykle cenne dla całej społeczności operatorów i mechaników.
