Lewy gwint w kołach ciągnikowych i innych zastosowaniach

W świecie elementów gwintowanych często spotykamy się z terminami takimi jak lewe pręty, lewe śruby czy lewe nakrętki. Nie chodzi tu bynajmniej o wyroby pochodzące z nielegalnych źródeł, lecz o detale posiadające przeciwny kierunek gwintu do standardowych produktów. Niniejszy artykuł ma na celu wyjaśnienie, czym jest lewy gwint, jak go rozpoznać, do czego służy oraz czy proces jego produkcji różni się od gwintów prawych.

Czym jest gwint?

Gwint to rodzaj nacięcia lub wyciśnięcia materiału, który dzięki swojej konstrukcji powoduje, że detal nakładany na element ruchem obrotowym przesuwa się, umożliwiając zamocowanie. Gwinty dzielimy na dwie podstawowe grupy:

• Gwinty zewnętrzne: Występują na precyzyjnie wywalcowanym materiale o przekroju walca, np. na prętach lub śrubach. Służą do wkręcania lub nakręcania na nie innych elementów.
• Gwinty wewnętrzne: Wykonane są wewnątrz otworu, np. w nakrętkach.

Kluczowe jest dopasowanie gwintów pod względem średnicy i konstrukcji.

Gwint prawy a lewy - jak rozpoznać?

Przy standardowym wykonaniu gwintu (prawego), nakrętka nakręca się na śrubę, wykonując ruch obrotowy zgodnie z ruchem wskazówek zegara (w prawą stronę). Aby rozpoznać rodzaj gwintu, należy zwrócić uwagę na nachylenie skosu nacięcia:

• Gwint prawy: Skos z lewej na prawą stronę skierowany jest ku górze. Przykładem jest standardowa nakrętka na butelce.
• Gwint lewy (lewozwojny): Skos skierowany jest ku dołowi. W tym przypadku, wykonując ruch obrotowy zgodny z kierunkiem wskazówek zegara, nastąpi odkręcenie detalu.

Dodatkową metodą sprawdzenia kierunku gwintu jest ikonografia na urządzeniach, np. strzałka zawinięta grotem w lewą stronę, wskazująca na lewy gwint.

Zastosowanie lewego gwintu

Elementy z lewym gwintem stosuje się przede wszystkim tam, gdzie naturalny ruch obrotowy może spowodować samoistne odkręcenie się nakrętki lub wykręcenie detalu. Przykłady zastosowań to:

• Lewy pedał w rowerze.
• Gwint w łożyskach kół samochodowych (po prawej stronie).
• Nakrętki montażowe w szlifierkach kątowych czy kosach spalinowych.

Innym zastosowaniem lewego gwintu jest śruba rzymska. Jej korpus jest nagwintowany w różnych kierunkach zwojów po obu stronach, co umożliwia ściąganie ze sobą lub rozwieranie dwóch elementów zamocowanych na końcach detali wkręcanych w korpus. Detalami tymi mogą być dwa pręty gwintowane (jeden z gwintem lewym, drugi z prawym), dwa haki lub inne elementy z gwintem zewnętrznym, pod warunkiem, że jeden ma gwint prawy, a drugi lewy.

Tworzenie i oznaczanie lewego gwintu

Najprostszą metodą wykonania lewego gwintu jest zastosowanie odpowiednich narzędzi:

• Gwintownik lewozwojny: Służy do wykonania gwintu wewnętrznego.
• Narzynka lewozwojna: Stosowana do wytworzenia gwintu zewnętrznego.

Wówczas gwint nacina się na lub w detalu, wykonując ruch obrotowy w lewo. W przypadku walcowania gwintów potrzebne są dobrze spasowane walce z naniesionym na nich lewym gwintem, które pod odpowiednim naciskiem wycisną gwint.

Oznaczenia lewego gwintu:

1. Skrót "LH" (od "Left Hand" - lewoskrętny) umieszczany obok oznaczenia gwintu, np. M10x1.25 LH.
2. Dokumentacja techniczna i instrukcje producenta często zawierają informacje o rodzaju gwintu.

Lewy gwint w ciągnikach i maszynach rolniczych

Kwestia lewego gwintu często pojawia się w kontekście konserwacji maszyn, takich jak traktorki czy ciągniki. Użytkownik posiadający traktorek z silnikiem Briggs & Stratton 10 HP zapytał o kierunek odkręcania śruby na wale silnika od strony kół pasowych oraz o metody demontażu tych kół.

W przypadku silników Briggs & Stratton, śruba na wale od strony kół pasowych zazwyczaj posiada prawy gwint, ale może być bardzo mocno dokręcona. Takie śruby odkręca się w stronę, w którą kręci się silnik.

Problemy z demontażem śruby koła pasowego

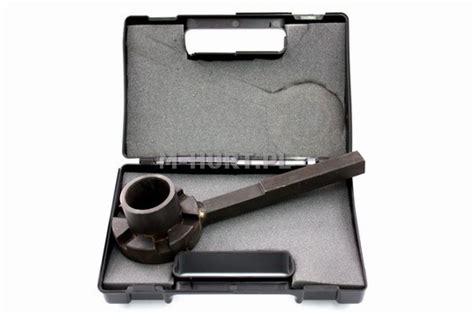

Demontaż śruby koła pasowego, zwłaszcza po długim okresie eksploatacji, może być utrudniony. Często zdarza się, że śruba jest ekstremalnie mocno zapieczona. W przypadku silnika Deutz 912, gdzie gwint jest lewy, blokowanie koła pasowego i użycie klucza udarowego lub z przekładnią jest sugerowane. W sytuacjach awaryjnych, kiedy śruba "ani drgnie", niektórzy sugerują podgrzanie piasty koła palnikiem, co jednak niesie ryzyko uszkodzenia innych elementów (np. koła lub uszczelniacza). Do blokowania wału można podłożyć kawałek twardego drewna, tak aby wał zaparł się o kadłub silnika.

Inne aspekty remontu silnika

W kontekście remontów silników, użytkownicy często napotykają na problemy takie jak:

• Luz na tłoku: "Bujanie się" tłoka może świadczyć o owalizacji cylindra. W takich przypadkach konieczny jest szlif cylindra lub tulejowanie. Niekiedy, w mniej poważnych przypadkach, użytkownicy decydują się na niekonwencjonalne metody, takie jak przetoczenie tłoka i dopiłowanie pierścieni.
• Luz na zamkach pierścieni: Nadmierny luz (np. 2,6 mm na uszczelniającym i 3 mm na smarującym) świadczy o zużyciu pierścieni, wymagającym ich wymiany.
• Prowadnice i zawory: Luz na trzonku/prowadnicy zaworu jest typowym objawem zużycia. Wymiana samych zaworów może częściowo pomóc, choć prowadnice często są niewymienne. W takich przypadkach zakłady specjalizujące się w remontach silników samochodowych mogą pomóc w wymianie tulei i prowadnic zaworów.
• Tulejowanie cylindra: Jest to skuteczna metoda naprawy zużytego cylindra, jednak jej koszt i proces (np. nagrzewanie cylindra) wymagają rozważenia. Ważne jest dobranie odpowiedniego tłoka i pierścieni do nowej tulei.

Pamiętaj, że lewy gwint, choć mniej powszechny niż prawoskrętny, jest nieodzowny w wielu aplikacjach technicznych, gdzie standardowy gwint mógłby ulec samoczynnemu odkręceniu. Jego rozpoznanie, wykonanie i oznaczenie są kluczowe dla skutecznego wykorzystania.
