W segmencie specjalistycznych maszyn do fundamentowania głębokiego, firma Liebherr oferuje zróżnicowane portfolio produktów, obejmujące wszystkie aktualne metody stosowane w fundamentowaniu głębokim - od wiercenia po dłutowanie. Firma Liebherr-Werk Nenzing GmbH (Austria) jest odpowiedzialna za całościowe zarządzanie operacyjne wszystkimi działaniami w tym segmencie produktowym.
Maksymalna wydajność i minimalne koszty eksploatacji
Specjalistyczne maszyny do fundamentowania głębokiego firmy Liebherr umożliwiają sprawne tworzenie wyrafinowanych konstrukcji. Maszyny w tym segmencie produktowym charakteryzuje maksymalna wydajność w najtrudniejszych warunkach, niezawodność w ciągłym użytkowaniu i minimalne koszty eksploatacji. Program produktowy obejmuje wiertnice, palownice i wiertnice, wiertła podwieszane i wahadłowe, koparki linowe oraz narzędzia mocowane, takie jak chwytaki do ścian szczelinowych lub wycinarki.
Innowacje i elektryfikacja - seria „unplugged”
Siłą napędową spółki są innowacje. Świadoma swojej odpowiedzialności za środowisko i społeczeństwo, firma Liebherr zaprezentowała w 2019 roku pierwszą na świecie dużą wiertnicę obrotową zasilaną bateryjnie - model LB 16 unplugged. Następnie, w 2020 roku, zaprezentowano pierwszy na świecie żuraw gąsienicowy zasilany akumulatorowo - LR 1250.1.
W ten sposób firma Liebherr dąży do osiągnięcia najlepszego możliwego połączenia korzyści dla użytkownika, wydajności i poszanowania środowiska. Surowe wymagania dotyczące zgodności z wymogami środowiskowymi w przetargach na projekty budowlane zwiększają zapotrzebowanie na tego typu pionierskie technologie. Dzięki projektowi „zerowej emisji”, alternatywna koncepcja napędu serii Unplugged umożliwia nowe zastosowania. Maszyny te nie generują spalin, charakteryzują się bardzo niską emisją hałasu i takimi samymi parametrami wydajności jak wersja tradycyjna. Niebieski kolor we wzornictwie symbolizuje rozwiązanie elektryczne i nadaje serii charakterystyczny wygląd.
Cyfrowe rozwiązania dla placu budowy przyszłości
Jako dostawca systemów, Liebherr oferuje różnorodne rozwiązania cyfrowe, aby sprostać ekstremalnym wyzwaniom, którym muszą sprostać specjalistyczne maszyny do fundamentowania głębokiego. Niezależnie od tego, czy chodzi o wskaźnik nacisku na podłoże, asystenta pionu, system pozycjonowania LIPOS czy wizualizację Kelly - wszystkie te systemy wspomagania gwarantują maksymalne bezpieczeństwo i najwyższy komfort pracy kierowcy podczas ich użytkowania. Cyfrowe rozwiązanie do zarządzania placem budowy „MyJobsite” umożliwia rejestrowanie, wyświetlanie, analizowanie, zarządzanie i ocenę istotnych danych dotyczących procesów, maszyn, placów budowy i danych o położeniu.
Szeroka gama maszyn budowlanych Liebherr
Praktycznie żaden inny producent nie oferuje tak szerokiej gamy maszyn budowlanych jak Liebherr. Firmę kieruje pasja do tworzenia wysokowydajnych produktów, które poradzą sobie z każdym wyzwaniem na placu budowy. Oprócz mobilnych żurawi budowlanych i żurawi wieżowych wszelkiego typu i rozmiaru, program obejmuje szeroką gamę sprzętu do robót ziemnych, takiego jak koparki hydrauliczne, ładowarki kołowe, buldożery, ładowarki gąsienicowe oraz ładowarki teleskopowe i wozidła.
Dla projektów w ramach fundamentowania głębokiego Liebherr dostarcza uniwersalne koparki linowe oraz specjalistyczne palownice i wiertnice. Dzięki rozwiązaniom z zakresu techniki betonu można oszczędnie wytwarzać wysokiej jakości beton, sprawnie go transportować i precyzyjnie wylewać.
Liebherr zmienia rzeczywistość - dzięki produktom, które podnoszą poprzeczkę.
Maszyny do obróbki kół zębatych Liebherr LC 300 - 500 / 700 M
Maszyny do obróbki kół zębatych Liebherr są optymalnie dostosowane do wymagań uniwersalnej użyteczności. Te wysokowydajne maszyny są produktywne i wykonują obróbkę w najwyższej jakości. Dostępne są warianty LC 300, LC 300 DC, LC 500, LC 500 DC oraz LC 300-500/700 M.
Kluczowe cechy i korzyści
- Moduł: 3.50 - 16.00 mm
- Średnica przedmiotu obrabianego: 300 - 700 mm
- Głowica do obróbki kół zębatych: Przeznaczona dla większych i dłuższych narzędzi, zapewnia większą produktywność i elastyczność.
- Fazowanie: Fazowanie przedmiotów obrabianych o średnicy do 500 mm i module 7 mm podczas procesu obróbki, przy użyciu technologii ChamferCut i/lub nowej technologii FlexChamfer, która jest najbardziej elastycznym rozwiązaniem do fazowania na rynku.
Maksymalna elastyczność
- Większy obszar roboczy.
- Przeciwkolumna NC dla długich wałów.
- Rozszerzone możliwości zastosowania głowicy tnącej.
Maksymalna wydajność
- Szybkie ruchy osi dzięki zoptymalizowanej konstrukcji napędu.
- Mocna głowica do obróbki, kompatybilna z najnowszymi narzędziami i technologiami.
- Najkrótsze czasy konfiguracji dzięki systemowi szybkiej wymiany mocowania Liebherr.
Ulepszona ergonomia
- Rozkładane stopnie dla łatwego dostępu.
- Optymalna dostępność do prac konserwacyjnych.
- Ergonomiczna obsługa maszyny dzięki LHStation i LHMobile.
Koncepcja maszyny
Maszyny Liebherr do obróbki kół zębatych są optymalnie dostosowane do wymagań uniwersalnej użyteczności. Są to wysokowydajne maszyny, które zapewniają wysoką produktywność i jakość obróbki.
- Głowica do obróbki kół zębatych do większych i dłuższych narzędzi zapewnia większą produktywność i elastyczność.
- Przeciwkolumna z technologią NC dla maksymalnej łatwości konfiguracji.
- Koncepcja automatyzacji z wewnętrznym podajnikiem pierścieniowym dla przedmiotów obrabianych do 100 kg.
- Koncepcja obsługi z LHStation & LHMobile i LHGearTec.
- Ulepszone usuwanie wiórów dzięki zoptymalizowanej i przeprojektowanej podstawie maszyny.
Maksymalna przyjazność dla operatora
- Cięcie i fazowanie kół zębatych równolegle do obróbki.
- Kontrola kół zębatych w maszynie: Opcjonalnie dostępna jest funkcja kontroli kół zębatych w maszynie. Jakość komponentów można sprawdzać w regularnych odstępach czasu. Nie ma również konieczności czekania na wyniki z mierzenia po wymianie narzędzia lub zamontowaniu nowej części.
Dane techniczne maszyn do obróbki kół zębatych
| Warianty | LC 300 | LC 300 DC | LC 500 | LC 500 DC | LC 300 - 500 / 700 M |
|---|---|---|---|---|---|
| Moduł (mm) | 12.00 / 16.00 / 9.00 / 3.50 | 12.00 / 16.00 / 9.00 / 3.50 | 12.00 / 16.00 / 9.00 / 3.50 | 12.00 / 16.00 / 9.00 / 3.50 | 16.00 / 12.00 |
| Średnica przedmiotu obrabianego (mm) | 300 | 300 | 500 | 500 | 700 |
| Posuw osiowy (mm) | 700 | 700 | 700 | 700 | 700 |
| Odległość przesunięcia (mm) | 320 | 320 | 320 | 320 | 320 |
| Średnica frezu (mm) | 240 | 240 | 240 | 240 | 270 |
| Prędkość frezu (min-1) | 600 / 900 / 1,500 / 3,000 | 600 / 900 / 1,500 / 3,000 | 600 / 900 / 1,500 / 3,000 | 600 / 900 / 1,500 / 3,000 | 600 / 900 |
| Prędkość stołu (min-1) | 130 / 400 | 130 / 400 | 130 / 400 | 130 / 400 | 100 |
| Maks. moduł fazowania ChamferCut (mm) | - | 7 | - | 7 | - |
| Maks. prędkość narzędzia głowicy ChamferCut (mm) | - | 1,200 | - | 1,200 | - |
| Maks. średnica narzędzia ChamferCut (mm) | - | 130 | - | 130 | - |
| Maks. prędkość stołu (min-1) | - | 1,400 | - | 1,400 | - |
| Maks. długość mocowania narzędzia (frez trzpieniowy) (mm) | 370 / 330 / 350 | 370 / 330 / 350 | 370 / 330 / 350 | 370 / 330 / 350 | 330 |
Zastosowanie wiertnic Liebherr w projektach

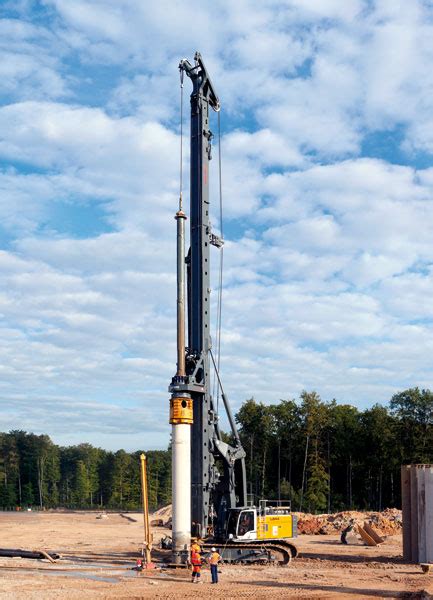

Dwie pierwsze wiertnice Liebherr LB 44-510 znalazły zastosowanie przy budowie międzynarodowego akceleratora cząstek FAIR w Darmstadt (Niemcy). Obydwa urządzenia obrotowe zostały wykorzystane na placu o łącznej powierzchni prawie 200 tys. m kw.
Ogólnie od marca 2013 r. osadzonych zostało w gruncie prawie 1400 pali fundamentowych o długości od 40 do 62 m. W tym celu w sierpniu 2013 r. dostarczono pierwsze urządzenie seryjne LB 44-510, a w połowie września kolejne do pracy metodą z zastosowaniem żerdzi Kelly. Wszelkie pale betonowe wykonywane są z zastosowaniem orurowania na głębokość otworu, co oznacza, że wydobywanie gruntu wykonywane jest w osłonie elementów rurowych podczas całego procesu wiercenia.
