Podłączenie licznika motogodzin do alternatora to niezwykle praktyczny zabieg, który pozwala na precyzyjne monitorowanie rzeczywistego czasu pracy silnika. Dzięki temu zyskujesz pełną kontrolę nad harmonogramem przeglądów serwisowych, co jest kluczowe dla utrzymania maszyny w doskonałej kondycji, zapobiegania awariom i zachowania jej wartości.
Dlaczego precyzyjne liczenie czasu pracy silnika jest kluczowe?
Wiele maszyn, takich jak ciągniki rolnicze, koparki, łodzie czy agregaty prądotwórcze, pracuje w warunkach, gdzie przebieg w kilometrach jest całkowicie niemiarodajnym wskaźnikiem zużycia silnika. W takich przypadkach kluczową rolę odgrywa motogodzina. Motogodzina to jednostka czasu pracy silnika, która odzwierciedla jego rzeczywiste obciążenie i zużycie, a nie tylko czas, przez jaki był włączony. W przeciwieństwie do zwykłej godziny zegarowej, motogodzina może być przeliczana z uwzględnieniem obrotów silnika, co daje znacznie dokładniejszy obraz jego eksploatacji. Dzięki temu wiemy, kiedy faktycznie należy przeprowadzić wymianę oleju, filtrów czy innych części eksploatacyjnych, co jest fundamentem długiej i bezawaryjnej pracy.
Montaż licznika motogodzin to inwestycja, która szybko się zwraca, umożliwiając:
- Terminowe planowanie przeglądów serwisowych: Koniec z zgadywaniem, kiedy wymienić olej czy filtry.
- Utrzymanie wartości maszyny: Dokumentacja czasu pracy silnika jest nieoceniona przy odsprzedaży.
Niezbędne narzędzia i bezpieczeństwo
Zanim przystąpisz do pracy, musisz wybrać odpowiedni licznik motogodzin. Najważniejszą kwestią jest zgodność z napięciem instalacji Twojej maszyny - czy jest to 12V, czy 24V. Pamiętaj, że podłączenie licznika 12V do instalacji 24V niemal natychmiast go uszkodzi. Na rynku dostępne są liczniki analogowe (mechaniczne) oraz cyfrowe (z wyświetlaczem LCD). Te pierwsze są często bardziej odporne na wibracje, drugie oferują większą precyzję i dodatkowe funkcje. Wybór zależy od Twoich preferencji i warunków pracy maszyny. Upewnij się, że kupujesz licznik motogodzin, a nie prosty czasomierz, który zlicza tylko godziny zegarowe, gdy jest zasilany.
Do sprawnego i bezpiecznego montażu potrzebujesz kilku podstawowych narzędzi i materiałów. Zawsze, ale to zawsze odłącz akumulator przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej! To podstawowa zasada bezpieczeństwa, która chroni zarówno Ciebie, jak i elektronikę pojazdu przed zwarciami i uszkodzeniami. Zawsze odłączaj najpierw klemę minusową, a podłączaj ją na końcu.
Gdzie podłączyć licznik? Identyfikacja kluczowych punktów
Licznik motogodzin potrzebuje trzech połączeń: plusa zasilania, masy i sygnału z alternatora.
Zasilanie "po stacyjce"
Najpierw znajdźmy zasilanie "po stacyjce". Jest to punkt, w którym napięcie pojawia się dopiero po przekręceniu kluczyka w stacyjce (np. na pozycji zapłonu). Dzięki temu licznik będzie zliczał motogodziny tylko wtedy, gdy silnik faktycznie pracuje lub jest gotowy do pracy, a nie wtedy, gdy pojazd jest po prostu zaparkowany.
Połączenie masowe

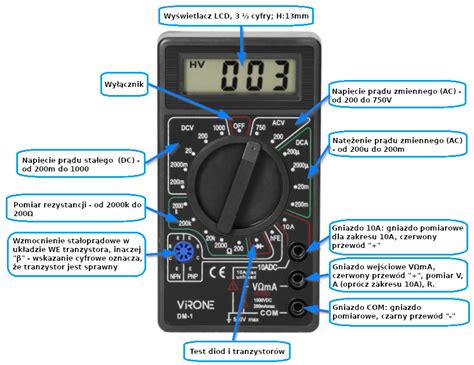

Podłącz czarną sondę miernika do pewnego punktu masowego (np. masy silnika lub karoserii). Szukaj punktu, na którym pojawi się napięcie zbliżone do napięcia akumulatora (np. 12V lub 24V). Po wyłączeniu zapłonu napięcie powinno zniknąć. Pewny punkt masowy to klucz do stabilnej pracy licznika. Szukaj metalowego elementu karoserii lub ramy pojazdu, który jest dobrze połączony z ujemnym biegunem akumulatora. Przed podłączeniem przewodu masowego oczyść powierzchnię z farby, rdzy czy brudu, aby zapewnić doskonałe przewodzenie. Słabe połączenie z masą to częsta przyczyna niestabilnego działania urządzeń elektrycznych.
Sygnał z alternatora

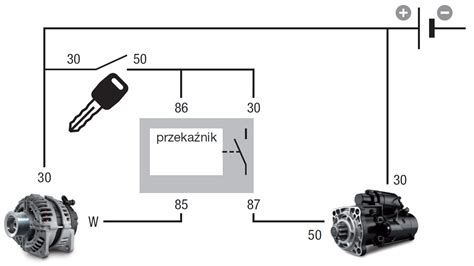

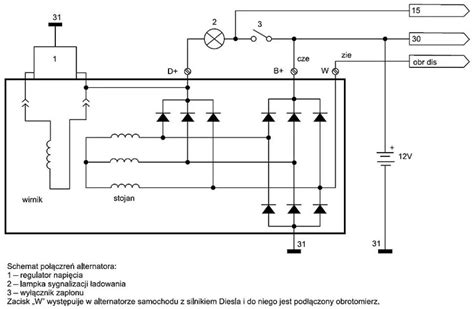

Kluczowym elementem dla licznika motogodzin jest zacisk "W" na alternatorze (lub "D+" w niektórych starszych modelach). To właśnie z niego pobierany jest sygnał o pracy silnika. Zacisk "W" dostarcza impulsy prądowe lub napięciowe, których częstotliwość jest proporcjonalna do prędkości obrotowej silnika. Alternator generuje te impulsy tylko wtedy, gdy się obraca, co czyni go idealnym źródłem sygnału dla licznika motogodzin. Zazwyczaj jest to pojedynczy, cienki przewód wychodzący z alternatora, czasem oznaczony literą "W" lub po prostu jako wolny zacisk obok głównych przewodów zasilających. Podłączenie licznika do alternatora z wyjściem "W" jest metodą zalecaną.
Montaż licznika krok po kroku
Gdy masz już zlokalizowane wszystkie punkty i przygotowane narzędzia, możesz przystąpić do właściwego montażu. Zabezpiecz przewody: Użyj opasek kablowych (trytytek), aby solidnie przymocować przewody do istniejących wiązek lub elementów konstrukcyjnych. W miejscach narażonych na przetarcia zastosuj dodatkowe osłony (np. peszel).
Podłączanie przewodów
- Przewód plusowy (+): Podłącz przewód plusowy licznika do wcześniej zidentyfikowanego punktu zasilania "po stacyjce". Użyj odpowiedniego konektora (np. konektor płaski lub złączka izolowana).
- Przewód minusowy (-)/Masa: Podłącz przewód masowy licznika do przygotowanego punktu masowego na karoserii lub ramie pojazdu. Użyj konektora oczkowego i śruby, aby zapewnić pewne i trwałe połączenie.
- Przewód sygnałowy (S): Podłącz przewód sygnałowy licznika do zacisku "W" na alternatorze. W zależności od typu alternatora, może to być mała śruba z nakrętką lub szybkozłączka.
Jak zaciskać końcówki kablowe? | Tulejki i konektory
Alternator bez wyjścia "W": Dostępne rozwiązania
Co zrobić, jeśli Twój alternator nie posiada fabrycznego wyjścia "W"? To częsty problem, zwłaszcza w starszych maszynach.
Prosty licznik czasu pracy
Jednym z rozwiązań jest podłączenie prostego licznika czasu pracy, który aktywowany jest napięciem z instalacji po przekręceniu stacyjki. W tym przypadku wystarczy podłączyć plus licznika do zasilania "po stacyjce", a minus do masy. Wadą tej metody jest to, że licznik będzie zliczał czas, przez który zapłon jest włączony, niezależnie od tego, czy silnik faktycznie pracuje. Jeśli często zostawiasz kluczyk w pozycji zapłonu bez uruchamiania silnika, odczyty będą zawyżone i mniej precyzyjne.
Profesjonalna modyfikacja alternatora
Jeśli zależy Ci na precyzyjnym monitorowaniu motogodzin, a alternator nie ma wyjścia "W", możesz rozważyć wizytę u elektryka. Doświadczony specjalista może dołożyć takie wyprowadzenie, wlutowując się w jedno z uzwojeń stojana alternatora. Jest to zabieg bardziej skomplikowany i wymaga demontażu alternatora, ale zapewnia najbardziej precyzyjny sygnał. Jest to opłacalne, gdy precyzyjne monitorowanie czasu pracy jest absolutnie kluczowe dla wartości maszyny lub harmonogramu serwisowego.
Alternatywne źródła sygnału
Istnieją również inne alternatywne źródła sygnału, takie jak czujnik ciśnienia oleju. Niektóre liczniki motogodzin mogą być do nich podłączone. Jednak takie rozwiązania są zazwyczaj bardziej skomplikowane w implementacji i często mniej precyzyjne niż sygnał z alternatora. Czujnik ciśnienia oleju informuje jedynie o tym, czy ciśnienie jest odpowiednie, co pośrednio wskazuje na pracę silnika, ale nie daje tak dokładnych impulsów jak zacisk "W". Dlatego zawsze preferuje się sygnał z alternatora lub, w ostateczności, proste zliczanie czasu po stacyjce.
Weryfikacja instalacji: Testowanie i rozwiązywanie problemów
Po podłączeniu wszystkich przewodów i upewnieniu się, że są one dobrze zaizolowane i zabezpieczone, nadszedł czas na testowanie.
Procedura testowania
- Włącz zapłon: Przekręć kluczyk w stacyjce do pozycji zapłonu.
- Obserwuj licznik: Po uruchomieniu silnika licznik motogodzin powinien zacząć zliczać. W przypadku liczników cyfrowych, zobaczysz, jak zmieniają się cyfry.
Typowe problemy i rozwiązania
- Problem: Brak zasilania.
- Rozwiązanie: Sprawdź miernikiem uniwersalnym, czy na przewodzie plusowym i masowym licznika jest prawidłowe napięcie (po włączeniu zapłonu). Upewnij się, że połączenie masowe jest czyste i solidne.
- Problem: Zamiana biegunów zasilania.
- Rozwiązanie: Odłącz akumulator i sprawdź, czy przewód plusowy licznika jest podłączony do plusa "po stacyjce", a minusowy do masy.
- Problem: Podłączenie zasilania "na stałe" (do akumulatora) zamiast "po stacyjce".
- Rozwiązanie: Zlokalizuj prawidłowe źródło zasilania "po stacyjce" i podłącz do niego przewód plusowy licznika.
- Problem: Brak sygnału z alternatora.
- Rozwiązanie: Sprawdź połączenie przewodu sygnałowego z zaciskiem "W" na alternatorze. Upewnij się, że alternator faktycznie ma wyjście "W" i że jest ono sprawne. Czasem sam styk "W" może być uszkodzony lub nieaktywny.
- Problem: Słabe połączenie sygnałowe lub uszkodzony przewód.
- Rozwiązanie: Sprawdź ciągłość i jakość przewodu sygnałowego oraz jego połączenie z alternatorem i licznikiem.
Ostateczne mocowanie i estetyka
Gdy licznik działa poprawnie, pozostaje tylko jego ostateczne zamocowanie. Wybierz miejsce, które jest łatwo dostępne do odczytu, ale jednocześnie chronione przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi. Upewnij się, że licznik jest stabilnie zamocowany, aby wibracje nie wpływały na jego pracę. Wszystkie przewody powinny być schludnie ułożone i zabezpieczone opaskami kablowymi. Dodatkowo, jeśli połączenia są narażone na wilgoć, rozważ użycie specjalnych osłon lub taśm izolacyjnych odpornych na wodę. Pamiętaj, że estetyka i trwałość instalacji idą w parze z jej niezawodnością.
Pełna kontrola nad maszyną: Długoterminowe korzyści
Jak widzisz, samodzielne podłączenie licznika motogodzin do alternatora to zadanie, które przy odrobinie wiedzy i odpowiednich narzędziach jest w zasięgu ręki każdego majsterkowicza. Pamiętaj, że regularne odczyty z licznika motogodzin to nie tylko liczby - to inwestycja w długoterminową żywotność silnika, zmniejszenie ryzyka nieoczekiwanych i kosztownych awarii oraz optymalizacja kosztów serwisowych. Dzięki temu zyskujesz pełną kontrolę nad swoją maszyną i zwiększasz jej ogólną niezawodność.
Montaż licznika motogodzin w specyficznych zastosowaniach
W przypadku traktorków ogrodowych z silnikami dwucylindrowymi, gdzie często stosuje się liczniki impulsowe, kluczowe jest zrozumienie zasady ich działania. Mierzony jest czas pracy poprzez obecność impulsów zapłonowych. Pierwszy impuls uruchamia naliczanie czasu pracy, a licznik oczekuje na kolejny impuls w określonym przedziale czasowym (np. dwie sekundy). Jeśli impulsów nie ma, naliczanie zostaje przerwane. Ilość impulsów nie ma znaczenia dla samego pomiaru czasu pracy, co potwierdza, że takie liczniki działają poprawnie nawet w silnikach V. W kontekście ustawień licznika dla silnika Stiga ST 550 Twin, zaleca się wybór opcji umożliwiającej pomiar motogodzin bez funkcji obrotomierza.
W sytuacji, gdy silnik ma zintegrowaną cewkę zapłonową z świecą, a dostęp do kabla wysokiego napięcia jest utrudniony (np. w motocyklach Yamaha z cewką ukrytą w głowicy), montaż licznika motogodzin może wymagać kreatywności. Instrukcja często sugeruje owinięcie kabelka licznika wokół kabla wysokiego napięcia lub fajki świecy. Jeśli dostęp do tych elementów jest ograniczony, można spróbować podłączyć się do dwóch cienkich przewodów dochodzących do cewki, jeśli licznik na to pozwala. Warto również rozważyć droższe modele liczników, które posiadają bezpośrednie podłączenie do minusa cewki zapłonowej i działają w oparciu o impulsy tam występujące.
