Rozrusznik Yanmar: Budowa, Działanie i Konserwacja

Rozrusznik jest kluczowym elementem układu rozruchowego silników spalinowych, w tym silników diesla Yanmar. Odpowiada za zainicjowanie pracy silnika, wprawiając w ruch wał korbowy do odpowiedniej prędkości obrotowej, niezbędnej do jego odpalenia i dalszej samodzielnej pracy.

Czym jest rozrusznik?

Rozrusznik samochodowy to niewielki silnik elektryczny znajdujący się w samochodach z silnikiem spalinowym, a także w maszynach rolniczych, budowlanych i przemysłowych. Energia elektryczna doprowadzana z akumulatora do rozrusznika jest zamieniana w pracę mechaniczną. Jest to stosunkowo proste urządzenie, lecz niezbędne do uruchomienia jednostki napędowej.

Rozruszniki Yanmar 4TNV84 / 4TNV88 i Yanmar 4JH

Rozrusznik przeznaczony do silników Yanmar 4TNV84 / 4TNV88 to wysokiej jakości element układu rozruchowego, stworzony z myślą o silnikach diesla stosowanych w różnego rodzaju maszynach. Jego solidna konstrukcja zapewnia niezawodność oraz długą żywotność, nawet w trudnych warunkach eksploatacji.

Rozrusznik Yanmar 4JH to element morskich silników wysokoprężnych. Jego konstrukcja została zaprojektowana z myślą o niezawodności, a do produkcji wykorzystuje się wysokiej jakości materiały i zaawansowane techniki produkcyjne. Jednym z kluczowych czynników decydujących o łatwości konserwacji tych rozruszników jest ich dostępność. Rozrusznik Yanmar 4JH jest zazwyczaj zaprojektowany w taki sposób, aby był stosunkowo łatwo dostępny w silniku, co ułatwia technikom i właścicielom łodzi przeprowadzanie rutynowych inspekcji.

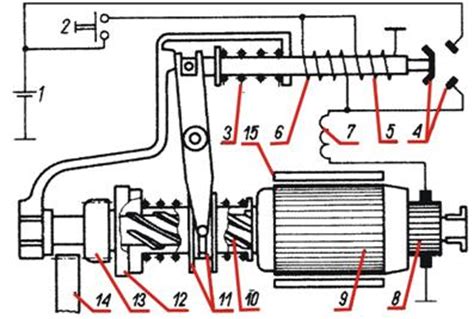

Budowa rozrusznika

Rozrusznik zbudowany jest z silnika elektrycznego z jednokierunkowym sprzęgłem. Sercem rozrusznika jest szczotkowy silnik elektryczny, zasilany prądem z akumulatora. Mimo niewielkich wymiarów, wymaga on sporego natężenia prądu, aby wprawić w ruch cały silnik spalinowy.

Główne komponenty:

• Silnik elektryczny: generuje moment obrotowy niezbędny do uruchomienia silnika spalinowego.
• Zębatka (bendiks): nieduża zębatka, która sprzęga się z wieńcem zębatym w kole zamachowym silnika spalinowego.
• Elektromagnes (elektrowłącznik): odpowiada za przesunięcie zębatki i zazębienie jej z kołem zamachowym, a także za zwarcie styków zasilania silnika elektrycznego rozrusznika.
• Jednokierunkowe sprzęgło: zabezpiecza napęd rozrusznika przed obciążeniem z silnika spalinowego, które mogłoby je uszkodzić, odłączając napęd po uruchomieniu silnika.
• Szczotki węglowe: przekazują prąd do komutatora wirnika.
• Komutator: element wirnika współpracujący ze szczotkami.
• Tuleje i łożyska: zapewniają prawidłowe prowadzenie wirnika.

Zasada działania rozrusznika

Działanie rozrusznika opiera się na przekazywaniu napięcia z akumulatora na specjalny włącznik elektromagnetyczny. Napięcie jest doprowadzane w momencie przekręcania kluczyków w stacyjce lub naciśnięcia przycisku uruchamiania silnika.

Proces uruchamiania:

1. Przekręcenie kluczyka lub naciśnięcie przycisku uruchamiania silnika aktywuje elektromagnes.
2. Elektromagnes powoduje przesunięcie mechanizmu sprzęgającego (bendiksu) w stronę koła zamachowego silnika.
3. Gdy zębnik rozrusznika trafia na swoje miejsce i dochodzi do zazębienia się z wieńcem zębatym koła zamachowego, elektromagnes zwiera styki zasilania i dostarcza prąd do elektrycznego silnika rozrusznika.
4. W wirniku powstaje pole magnetyczne, które wraz z magnesami stojana powoduje obrót wirnika i koła zamachowego.
5. W krótkiej chwili rozrusznik rozpędza wał korbowy silnika do około 50-200 obr./min. Taka prędkość obrotowa jest wystarczająca, aby silnik spalinowy mógł zacząć pracować samoczynnie.
6. Gdy silnik odpala, jednokierunkowe sprzęgło odłącza napęd, a zębatka rozrusznika może wrócić na swoje miejsce. Napęd rozrusznika nie otrzymuje obciążenia z silnika, więc odpalaniu nie powinny towarzyszyć żadne zgrzyty ani stuknięcia.

Warto pamiętać, że mimo niewielkich rozmiarów rozrusznik pobiera dużo energii elektrycznej, więc odpalaniu silnika może towarzyszyć chwilowe przygasanie kontrolek lub świateł.

Typowe awarie rozrusznika i ich objawy

Rozrusznik samochodowy nie przypomina o swoim istnieniu, ale tylko do momentu, gdy przytrafi się usterka. Zanim dojdzie do całkowitego zepsucia rozrusznika, zazwyczaj pojawiają się pierwsze symptomy. Bagatelizowanie awarii to złe wyjście, bowiem kłopoty z rozrusznikiem rzadko znikają samoczynnie, a w większości przypadków szybko się pogłębiają, co może doprowadzić do unieruchomienia samochodu.

Jak rozpoznać problemy z rozrusznikiem?

• Brak reakcji po przekręceniu kluczyka: może to oznaczać zepsuty rozrusznik lub układ sterujący. Przyczyną tej sytuacji może być przerwane połączenie elektryczne, skorodowany przewód masowy lub awaria elektromagnetycznego włącznika. Problemy z rozruchem może powodować także rozładowany akumulator.
• Pojedyncze stuknięcie przy próbie uruchomienia pojazdu: wskazuje na zużycie układu lub awarię szczotek.
• Hałasy przy zapalaniu silnika lub problemy z uruchamianiem: mogą sygnalizować zużycie szczotek węglowych, które zawieszają się i nie przekazują prądu do komutatora.
• Niewłaściwie działający elektromagnes: nie wysunie bendiksu.
• Uszkodzony bendiks: nie będzie w stanie sprzęgać koła zębatego silnika.
• Zbyt wolne obracanie się wirnika: często spowodowane uszkodzoną tuleją.
• Uszkodzenie zębów koła zębatego sprzęgła jednokierunkowego lub usterka zespołu sprzęgającego: uniemożliwi zazębienie z kołem zamachowym.

W pierwszej kolejności zawsze warto skontrolować poziom naładowania akumulatora oraz zweryfikować stan przewodów, a także sposób ich dokręcenia i mocowania. Niedostatecznie naładowany akumulator czy nieodpowiednie mocowanie przewodów nie tylko pogarsza parametry, ale w końcowym rozrachunku uniemożliwia pracę urządzenia.

Problemy z rozrusznikiem są trudne do naprawy „domowymi” sposobami. Z tego względu każde niepokojące objawy powinny skłonić do wizyty w zakładzie elektromechaniki pojazdowej. Zwlekanie z wizytą u specjalisty może tylko pogorszyć sytuację i zwiększyć koszty naprawy.

Konserwacja i naprawa rozruszników Yanmar 4JH

Rozrusznik Yanmar 4JH jest stosunkowo łatwy w utrzymaniu dzięki przystępnej konstrukcji, prostym procedurom konserwacji i dostępności części zamiennych. Regularna konserwacja może znacząco wydłużyć żywotność rozrusznika.

Podstawowe zadania konserwacyjne:

• Inspekcje rutynowe: Sprawdzanie połączeń elektrycznych pod kątem szczelności i korozji.
• Czyszczenie: Usuwanie brudu, kurzu i słonej wody (w środowisku morskim) z rozrusznika za pomocą miękkiej szczotki. W przypadku bardziej uporczywych zabrudzeń można ostrożnie zastosować łagodny roztwór czyszczący, unikając kontaktu z elementami elektrycznymi.
• Smarowanie: Części ruchome, takie jak koła zębate i łożyska, wymagają odpowiedniego smarowania, aby zmniejszyć tarcie i zużycie. Stosowanie odpowiedniego smaru w zalecanych odstępach czasu jest kluczowe.
• Kontrola elementów elektrycznych: Regularne sprawdzanie elektromagnesu i okablowania. Elektrozawór odpowiada za sprzęganie rozrusznika z kołem zamachowym silnika. Okablowanie należy sprawdzić pod kątem uszkodzeń, takich jak wystrzępienia lub pęknięcia.
• Dostępność części zamiennych: Dostępność części, takich jak szczotki czy elektromagnes, ułatwia szybką wymianę w przypadku awarii.

Regeneracja rozrusznika

Defekt rozrusznika nie zawsze oznacza konieczność jego wymiany. Często wystarczająca jest regeneracja, która jest tańszym zabiegiem. Cały proces polega na naprawie lub wymianie wadliwych części i przywróceniu podzespołu do stanu fabrycznego.

Proces regeneracji:

1. Weryfikacja i pomiary: Fachowiec weryfikuje działanie włącznika elektromagnetycznego, dokonuje pomiarów miernikiem, a czasem ogólnej oceny organoleptycznej.
2. Demontaż i czyszczenie: Następuje szczegółowa rozbiórka rozrusznika. Obudowa i elementy wewnętrzne są dokładnie czyszczone, a obudowa poddawana piaskowaniu i malowaniu.
3. Wymiana zużytych elementów:
   • Jeśli stopień eksploatacji jest wysoki, wymianie ulegają szczotki węglowe.
   • Komutator jest toczony i szlifowany, aby poprawnie współpracował z nowymi szczotkami.
   • Jeśli w uzwojeniu wirnika doszło do spalenia, element ten również musi zostać wymieniony.
   • Badany jest luz w tulejach i łożyskach, a tam gdzie jest to niezbędne, aplikowany jest smar.
4. Kontrola dodatkowych elementów: Profesjonalista sprawdza stan przekładni planetarnej (o ile występuje), sprężyn, mechanizmu sprzęgającego, gwintów oraz sprzęgła jednokierunkowego i jego koła zębatego.
5. Weryfikacja włącznika elektromagnetycznego: Element ten również musi zostać poddany weryfikacji.

Regeneracja okazuje się czasem wystarczająca, aczkolwiek nie w każdym przypadku to wystarczy i niezbędna jest wymiana rozrusznika, co jest droższą alternatywą, zwłaszcza jeśli dysponujemy autem z modułem start/stop. Usterka może być zbyt poważna i nie wszystkie podzespoły są zdolne do regeneracji.
