W warsztacie elektronika, lutownice i stacje lutownicze to nieodzowne narzędzia, umożliwiające montaż elementów i podzespołów elektronicznych poprzez proces lutowania.
Kluczowym elementem każdej lutownicy jest grot, umieszczony na końcu kolby. To właśnie on przekazuje energię cieplną, niezbędną do roztapiania spoiwa lutowniczego i łączenia elementów na płytkach PCB oraz przewodów.
Wybór odpowiedniego grotu lutowniczego
Wybór grotu lutowniczego może być wyzwaniem ze względu na mnogość dostępnych końcówek o niestandardowych kształtach i wymiarach. Przy doborze grotu należy wziąć pod uwagę kilka istotnych czynników:
- Rodzaj i zakres wykonywanych prac (lutowanie precyzyjne, ogólne, cynowanie).
- Wielkość lutowanych elementów oraz dostęp do nich.
- Kompatybilność grotu z używaną kolbą i stacją lutowniczą.

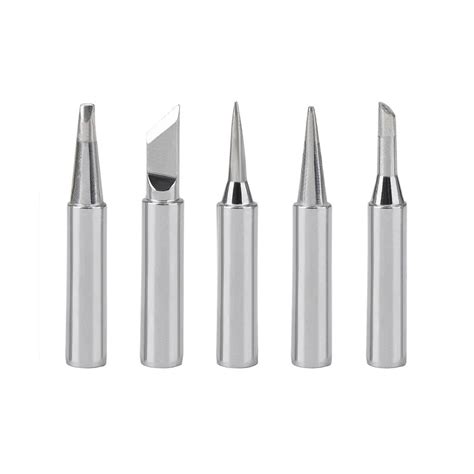

Najpopularniejsze kształty grotów
W przypadku większości typowych prac związanych z lutowaniem elektroniki, wybór dotyczy trzech najbardziej popularnych kształtów końcówek lutowniczych:
Groty stożkowe
Groty stożkowe są idealne do lutowania precyzyjnego, zapewniając koncentrację energii cieplnej na małych obszarach, takich jak niewielkie pola lutownicze i elementy SMD (np. w rozmiarze 0603). Ich kształt pozwala również na dotarcie do trudno dostępnych miejsc o ograniczonej przestrzeni manewru.
Groty ścięte jednostronnie (płaskie)
Groty ścięte jednostronnie charakteryzują się jedną płaską i jedną okrągłą krawędzią. Są przeznaczone do szerokiego zakresu zastosowań. Duża powierzchnia końcówki pozwala na zmieszczenie większej ilości spoiwa niż inne końcówki lutownicze, co ułatwia przeciąganie spoiwa przy lutowaniu elementów SMD, zwłaszcza wielopinowych układów scalonych.
Grot minifala
Szczególnym przypadkiem grotu ściętego jednostronnie jest tzw. grot minifala, który jest wklęsły w miejscu ścięcia. Dzięki temu pozwala pomieścić więcej spoiwa i za jednym razem polutować więcej wyprowadzeń elementów.
Groty ścięte dwustronnie (płaskie, uniwersalne)
Grot ścięty dwustronnie to jedna z najpopularniejszych odmian końcówek lutowniczych w użyciu codziennym, ceniona za swoją uniwersalność. Jego kształt pomaga równomiernie dostarczać ciepło do końcówek przewodów i pól lutowniczych. Groty te są wielozadaniowe - świetnie nadają się do lutowania przewodów, elementów przewlekanych, większych elementów montowanych powierzchniowo, a także rozlutowywania.
Jeśli do lutowania wymagane są różne techniki, a użytkownik nie chce inwestować w wiele wkładów, najbardziej optymalnym wyborem jest grot ścięty dwustronnie ze względu na jego wszechstronność.
W przypadku czyszczenia i ponownego cynowania pól lutowniczych, groty ścięte dwustronnie z wydłużoną końcówką i odpowiednio dużą szerokością zapewniają najbardziej optymalny wynik pracy, ponieważ są skuteczne w czyszczeniu wielu padów jednocześnie.
Pojemność cieplna grotu
Jednym z najważniejszych parametrów przy doborze końcówki lutowniczej jest jej pojemność cieplna. Im większa pojemność, tym lepsze przekazywanie ciepła na lutowany obszar. Z tego względu należy upewnić się, że wybrano końcówkę o największej powierzchni styku. Stosując grot o wysokiej pojemności cieplnej, wybieramy znacznie większą efektywność niż w przypadku grota o mniejszych wymiarach geometrycznych. Dzieje się tak, ponieważ im większą masę ma grot lutowniczy, tym więcej energii cieplnej gromadzi. Jeśli natomiast grot lutowniczy jest za duży do danego zastosowania, może przenosić zbyt dużo ciepła.
Marka JBC - profesjonalne rozwiązania lutownicze
JBC to renomowana hiszpańska marka, której początki sięgają 1929 roku. Specjalizuje się w projektowaniu i produkcji zaawansowanych systemów lutowniczych. Firma zdobyła światowe uznanie dzięki nieustannemu dążeniu do doskonałości technologicznej oraz innowacyjnemu podejściu do montażu elektroniki. Jej produkty są obecne w ponad 60 krajach, obsługując zarówno duże zakłady produkcyjne, jak i wyspecjalizowane laboratoria oraz warsztaty serwisowe.
Technologia i innowacje JBC
Trzonem oferty JBC są profesjonalne stacje lutownicze, które zapewniają wyjątkową precyzję, błyskawiczne nagrzewanie i pełną kontrolę nad temperaturą. Firma opracowała własny, opatentowany system grzewczy, który pozwala osiągnąć temperaturę roboczą w czasie krótszym niż 2 sekundy, co znacząco zwiększa wydajność pracy i bezpieczeństwo lutowanych komponentów.
Wśród produktów JBC znajdują się linie stacji lutowniczych, takie jak CD, CP, CA, DDE czy NASE, dedykowane różnym zadaniom - od standardowego lutowania, przez precyzyjne aplikacje SMD, po odlutowywanie wielopinowych komponentów.
Kluczową zaletą urządzeń tej marki jest ich modularna konstrukcja - użytkownik może dowolnie łączyć bazy z różnymi uchwytami i narzędziami, dostosowując system do konkretnych potrzeb. JBC oferuje ponad 500 różnych kształtów i rozmiarów końcówek, dostosowanych do wszystkich rodzajów prac lutowniczych.
Przykłady produktów JBC i kompatybilnych grotów
- Stacja lutownicza JBC o mocy 130W: oferuje precyzyjne lutowanie z zaawansowanym zarządzaniem temperaturą w zakresie od 90°C do 450°C, wydłużającym żywotność grotów nawet pięciokrotnie. W zestawie znajduje się rękojeść T245, kompatybilna z grotami serii C245.
- JBC-C245029: grot lutowniczy typu zagięty stożek o średnicy 0,4 mm, dedykowany do rączki JBC T245.
- JBC-C245741: grot lutowniczy typu wkrętak o wymiarach 2,4 × 0,6 mm, dedykowany do rączki JBC T245.
- JBC-C245931: grot lutowniczy typu minifala o średnicy 2,7 mm, przeznaczony do rączki JBC T245.
- JBC-C245966: grot lutowniczy typu wkrętak o wymiarach 6,6 × 1,8 mm, dedykowany do rączki JBC T245.
- JBC-C245766: grot lutowniczy w specjalnym kształcie o wymiarach 5,0 × 12,0 mm, dedykowany do rączki JBC T245.
- Cyfrowa stacja lutownicza JBC-CD-2SQF z rączką T210-A: przeznaczona do lutowania precyzyjnego z temperaturą do 450°C.
- Grot JBC-C210001: o stożkowej końcówce 0,3 mm, zapewnia wysoką precyzję lutowania drobnych elementów.
- Grot JBC-C210008: z końcówką wkrętakową 1,3 × 0,6 mm, współpracuje z rączką T210 i stacjami lutowniczymi JBC.
- JBC-C210031: grot lutowniczy typu ścięty stożek o średnicy 2,0 mm, dedykowany do rączki JBC T210.
- Stacja lutownicza JBC CDEB z rączką T245: zaawansowane narzędzie dla profesjonalistów, łączące wysoką moc, precyzję i wygodę użytkowania. Asystent Lutowania i inteligentne zarządzanie ciepłem wspierają jakość połączeń lutowanych, a tryby oszczędzania energii znacząco wydłużają żywotność grotów.
Integracja i wsparcie
JBC idzie o krok dalej, oferując integrację swoich urządzeń z systemami produkcyjnymi i siecią zakładową. Dzięki interfejsom cyfrowym, użytkownicy mogą monitorować i rejestrować parametry pracy każdego stanowiska lutowniczego, co pozwala na pełną kontrolę jakości, analizę zużycia oraz optymalizację procesów w czasie rzeczywistym. Produkty JBC są projektowane z myślą o intensywnym użytkowaniu w środowiskach przemysłowych, gdzie niezawodność ma kluczowe znaczenie. Każde urządzenie przechodzi rygorystyczne testy jakościowe i spełnia międzynarodowe normy bezpieczeństwa.
Firma aktywnie wspiera działania na rzecz zrównoważonego rozwoju, ograniczając zużycie energii w procesie lutowania dzięki energooszczędnym technologiom grzewczym. JBC zapewnia szerokie wsparcie techniczne oraz programy szkoleniowe dla swoich klientów, prowadząc regularne webinary, warsztaty i prezentacje nowych technologii. Firma nieustannie inwestuje w badania i rozwój, planując dalsze innowacje w dziedzinie automatyzacji, lutowania selektywnego oraz zaawansowanych analiz danych procesowych.
