Małe żurawie warsztatowe obrotowe to kompaktowe urządzenia dźwignicowe, przeznaczone do szybkiego i bezpiecznego podnoszenia, obracania oraz przemieszczania ciężkich elementów w warsztatach, magazynach i halach produkcyjnych. Są to narzędzia o prostym działaniu, które zapewniają lepszą ergonomię w miejscu pracy oraz umożliwiają efektywne i bezpieczne przenoszenie materiałów.
Definicja i kluczowe cechy żurawia warsztatowego
Żuraw warsztatowy, nazywany również żurawikiem warsztatowym lub żurawiem stacjonarnym, należy do najpopularniejszych urządzeń transportu bliskiego. W dużych zakładach przemysłowych jest stosowany jako wyposażenie pojedynczego stanowiska pracy, natomiast w mniejszych stanowi kluczowy element wyposażenia. Jego głównym celem jest przenoszenie ładunków w przestrzeni ograniczonej wysokością podnoszenia, długością wysięgnika oraz kątem obrotu wysięgnika.
Podstawowym elementem w konstrukcji żurawika jest wysięgnik - poziome ramię, na którym zamocowany jest ręczny bądź elektryczny wciągnik na wózku jezdnym. Mechanizmy podnoszenia i zmiany wysięgu najczęściej realizowane są poprzez wykorzystanie wciągnika poruszającego się po wysięgniku. Operacja podnoszenia może być realizowana ręcznie lub elektrycznie, zależnie od rodzaju wciągnika. Obrót żurawia również może być napędzany ręcznie bądź elektrycznie.
Wszystkie parametry konstrukcyjne żurawia warsztatowego są dobierane z uwzględnieniem potrzeb zamawiającego, możliwości technicznych oraz infrastruktury zakładu. W jego konstrukcji kluczową rolę odgrywa materiał, z którego wykonane jest ramię obrotowe - powinno być wytrzymałe, aby podwieszać narzędzia, a jednocześnie lekkie, co zapewnia płynny i łagodny ruch, nie wymagający dużego wysiłku.
Rodzaje żurawi warsztatowych
Wyróżnia się kilka podstawowych typów żurawi warsztatowych, w zależności od sposobu mocowania i konstrukcji:
Żurawie słupowe
Żurawie słupowe to urządzenia, w których wysięgnik zamocowany jest na słupie posadowionym bezpośrednio na posadzce. Jest to rozwiązanie idealne do stałych stanowisk pracy, gdzie istotna jest pełna dostępność w promieniu ramienia i duża sztywność.

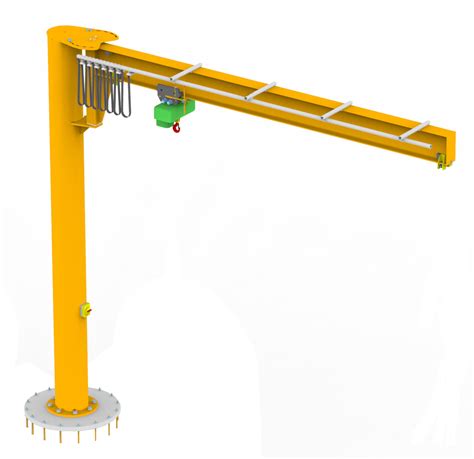

- ZSP - żurawie słupowe pełnoobrotowe: Osiągają maksymalne parametry podnoszenia i wysięgu dzięki swojej konstrukcji. Wysięgnik żurawia ZSP może wykonać pełen obrót 360°, co pozwala na objęcie jego pracą pełnego okręgu o promieniu równym długości wysięgnika. Obrót żurawia może być wykonywany ręcznie bądź napędzany elektrycznie.
- ZSW - żurawie słupowe wspornikowe: Są to urządzenia o średnich parametrach technicznych, najczęściej zamawiane ze względu na korzystny stosunek ceny do osiąganych możliwości. Konstrukcja wysięgnika, zamocowanego na wsporniku, pozwala na osiągnięcie maksymalnej wysokości podnoszenia w danej infrastrukturze zakładowej. Obrót żurawia wykonywany jest ręcznie, a kąt obrotu wynosi 270°.
- ZSO - żurawie słupowe z odciągiem: Charakteryzują się lekką budową, lecz osiągają mniejsze wysokości podnoszenia niż pozostałe dwa typy. Obrót żurawia również wykonywany jest ręcznie, a kąt obrotu wynosi 270°.
Żurawie przyścienne
Żurawie przyścienne opierają się na konstrukcji wysięgu mocowanego bezpośrednio do elementów konstrukcyjnych hali - ściany bądź betonowego słupa. Ten sposób zamocowania ogranicza możliwość obrotu ramienia do 180°. W sprzyjających warunkach konstrukcyjnych (montaż na słupie) można osiągnąć obrót w zakresie 270°. Ten typ żurawia wybierany jest, gdy chce się oszczędzić miejsce na posadzce albo nie można kotwić słupa.
- ZPP - żuraw przyścienny: W grupie żurawi przyściennych osiąga największe parametry. Przeznaczony jest do najcięższych zadań - jego wysięgnik może mieć długość do 12 metrów, a udźwig - do 10 ton.
- ZPW - żuraw przyścienny wspornikowy: Jest urządzeniem o średnich możliwościach technicznych. W tej grupie żurawi zamawiany jest najczęściej, gwarantując korzystny stosunek ceny do parametrów.
- ZPO - żurawie przyścienne z odciągiem: Dzięki swojej konstrukcji charakteryzują się najlżejszą budową. Osiągają udźwig analogiczny do ZPW, lecz przy znacznie krótszym, 6-metrowym wysięgniku.
Manipulatory
W grupie żurawi warsztatowych wyodrębnia się również typ nazywany manipulatorem. Wysięgnik takiego żurawia ma konstrukcję łamaną, co umożliwia dokładniejsze manipulowanie ładunkiem w procesach technologicznych. Tego typu żurawiki stosowane są przede wszystkim na liniach montażowych - do operowania komponentami bądź narzędziami i maszynami.
Mini żurawie budowlane (żurawie pająki)
Mini żuraw budowlany, często nazywany żurawiem pająkiem, to sprzęt uniwersalny i komfortowy w użytkowaniu. Jest to kompaktowe urządzenie wykorzystywane do transportu, podnoszenia i montażu ciężkich elementów na znacznych wysokościach. Dociera do trudno dostępnych miejsc i ułatwia pracę na wysokościach. Niewielkie wymiary mini żurawi pozwalają na wykonywanie pracy w ciasnych obszarach, a ich nieduża waga umożliwia zestawienie zadań na grząskim i delikatnym podłożu. Mini żurawie są wyposażone w silnik elektryczny lub Diesla, dzięki czemu można je stosować również wewnątrz budynków. Najmniejsze mini żurawie mogą przejechać przez wszystkie standardowe drzwi i zmieścić się do windy, co ułatwia pracę na wysokościach.
Charakterystyczne cechy mini żurawi:
- Zastosowanie: Transport i montaż konstrukcji metalowych, szklanych, a także kamiennych. Są nieocenione w trudnym terenie, niestraszne im pagórki i grząska gleba.
- Wyposażenie: Mogą być wyposażone w uchwyty przyssawkowe do szyb (niezbędne przy transporcie i montażu wielkogabarytowych szyb i okien), piloty ułatwiające sterowanie oraz opony terenowe, które umożliwiają poruszanie się po nierównym terenie.
- Nośność: Sprzęty tego typu mogą pracować z materiałem ważącym od 1 do 8 ton. Dostępne mini żurawie charakteryzują się zadowalającą wysokością haka, która może wynosić blisko 26 metrów.
- Sterowanie: Użytkownicy mini żurawi cenią je również za możliwość zdalnej obsługi. Widok na maszynę i materiał przez nią transportowany zapewnia najwyższe bezpieczeństwo i wygodę w trakcie wykonywanych robót.
- Transport: Dużą zaletą żurawia pająka jest jego bezproblemowy transport. Niewielka masa sprzętu sprawia, że można go przewieźć na przyczepie albo małej ciężarówce.
Przykładem jest Maeda MC 104 - jeden z najmniejszych mini żurawi, charakteryzujący się małym naciskiem na podłoże i doskonałą nośnością. Niewielki i wąski sprzęt ma hydrauliczne podpory, które zapewniają stabilność na schodach, zboczach i nietypowym terenie. Jest niezastąpiony tam, gdzie niezbędna jest dokładność pozycjonowania oraz instalacja okien i szyb w ograniczonej przestrzeni. Model MC 405 to najmocniejszy mini żuraw o dużej nośności i niewielkich rozmiarach, przystosowany do pracy w terenie i wewnątrz budynku, na posadzkach przemysłowych i tych mniej wytrzymałych.
Zastosowania małych żurawi obrotowych
Małe żurawie obrotowe, w tym warsztatowe i mini żurawie, znajdują szerokie zastosowanie w różnych sektorach:
- W budownictwie: Niezastąpione przy budowie domów jednorodzinnych, hal przemysłowych, hal magazynowych i obiektów wielkopowierzchniowych. Zapewniają możliwość terminowej realizacji prac, szczególnie podczas podawania ładunków na kolejne kondygnacje powstającego budynku.
- W warsztatach i magazynach: Wykorzystywane do montażu podzespołów, prac przeładunkowych przy stanowisku, obsługi pras, tokarek i centrów obróbczych, a także do czynności serwisowych, takich jak wymiana silników, reduktorów, elementów form, rolek i bębnów.
- W przemyśle: Służą do załadunku i rozładunku materiałów, przenoszenia prefabrykatów i elementów konstrukcji stalowych, a także w wielu pracach transportowych. Ich charakterystyka pozwala na stosowanie wszędzie tam, gdzie używanie pojazdów ciężarowych na kołach jest skomplikowane lub niemożliwe z uwagi na trudny teren lub nietypowy układ przestrzeni.
- W leśnictwie: Używane do załadunku i rozładunku materiałów.
Kluczowe parametry techniczne
Przy wyborze małego żurawia obrotowego należy zwrócić uwagę na następujące parametry:
- Udźwig: Najczęściej mieści się w przedziale 500 kg - 2 t dla żurawi warsztatowych, natomiast mini żurawie mogą podnosić ładunki od 1 do 8 ton. Zaleca się wybór z zapasem bezpieczeństwa (zwykle 20-30%) względem typowych ładunków, uwzględniając masę osprzętu.
- Długość wysięgnika: Definiuje promień pracy. Dłuższy wysięgnik zwiększa zasięg, ale rosną momenty zginające. Długość ramienia obrotowego może wynosić nawet 2 lub 3 metry.
- Wysokość mocowania oraz prześwit haku: Muszą odpowiadać gabarytom maszyny i ładunku. Zbyt niska zabudowa ograniczy możliwość nakładania elementów na podstawy i stoły.
- Kąt obrotu ramienia: Określa dostępność stanowiska. Żurawie słupowe często osiągają 270-360°, a przyścienne - 180-270°, w zależności od kolizji ze ścianą i osprzętem.
- Sposób mocowania: Kotwienie do posadzki, płyta pośrednia, mocowanie do ściany - determinuje nośność układu. W istniejących obiektach kluczowa jest ocena jakości betonu i zbrojenia.
Ramię obrotowe ma wagę około 20 kg, a nośność urządzenia może się różnić w zależności od wybranego modelu, oscylując w granicach 15-50 kg dla prostszych żurawi obrotowych.
Bezpieczeństwo i ergonomia pracy
Wszystkie suwnice, wciągniki, wciągarki i żurawie stacjonarne podlegają dozorowi technicznemu, zgodnie z rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego.
Bezpieczeństwo wzmacniają ograniczniki przeciążenia, wyłączniki krańcowe podnoszenia i obrotu, a także regularna konserwacja zgodna z dokumentacją producenta. Nowoczesne udogodnienia, takie jak system centralnego smarowania, system elektronicznej diagnostyki uszkodzeń, a nawet zdalne sterowanie, upraszczają obsługę i serwis, czyniąc je bezpieczniejszymi dla operatorów. Operator przebywający w terenie, zamiast w kabinie maszyny, może łatwiej ocenić sytuację na terenie budowy, co dodatkowo zwiększa tempo realizacji inwestycji.
Ergonomia kształtowana jest przez płynność ruchu ramienia i wózka, dopasowany udźwig oraz intuicyjne sterowanie. W wersjach elektrycznych warto wybierać wciągniki z łagodnym startem, precyzyjnym posuwem i hamulcem bezpieczeństwa. Tak szeroki zasięg pozwala na optymalne dostosowanie stanowiska pracy do potrzeb pracownika, zapewniając ergonomiczne warunki.
Koszty i inwestycje
Cena żurawia obrotowego zależy od dwóch powiązanych ze sobą czynników: długości ramienia i udźwigu. Na przykład, żuraw obrotowy o 3-metrowym ramieniu, podnoszący ładunki o masie 15 kg lub 30 kg, waha się od około 2 900 do 3 600 zł. Cena mini żurawi jest uzależniona od modelu i dodatków. Ze względu na to, że nie zawsze sprzęt jest potrzebny na stałe, warto zdecydować się na opcję wynajmu.
Przy wycenie należy brać pod uwagę nie tylko cenę zakupu, ale też koszt cyklu życia: serwis wciągnika, dostępność części, wymagany fundament, zużycie energii i łatwość relokacji. Żuraw z nieco krótszym wysięgnikiem i optymalnym kątem obrotu bywa tańszy w montażu i bardziej ekonomiczny niż przewymiarowana konstrukcja. Należy również uwzględnić warunki środowiskowe (temperatura, pył, wilgoć) oraz normy zakładowe. Profesjonalny montaż i okresowa konserwacja decydują o trwałości żurawia. Lokalne wsparcie serwisowe skraca czas reakcji i ułatwia przeglądy UDT, a właściwy dobór urządzenia pod konkretną halę minimalizuje przeróbki infrastruktury.
