Manometr Ciśnienia Oleju w Maszynach JCB: Budowa, Działanie i Zastosowanie

Manometr ciśnienia oleju silnikowego to niewielki, ale niezwykle ważny element układu smarowania silnika, zwłaszcza w maszynach budowlanych, takich jak JCB. Właściwe ciśnienie oleju silnikowego, nadawane przez układ smarowania, ma kluczowy wpływ na ochronę silnika przed przyspieszonym zużyciem i zatarciem. W razie zbyt niskiego ciśnienia oleju silnikowego, na desce rozdzielczej pojawia się charakterystyczna, czerwona kontrolka.

Rola i Rodzaje Czujników Oleju

W układzie smarowania silnika zazwyczaj znajdują się trzy czujniki, które często są ze sobą mylone lub określane wspólnym mianem „czujnik oleju”. Są to:

• Czujnik ciśnienia oleju silnikowego: Monitoruje ciśnienie oleju.
• Czujnik poziomu oleju silnikowego: W nowszych maszynach, w misce olejowej, wyświetla informację o ilości oleju przed uruchomieniem silnika.
• Czujnik temperatury oleju silnikowego: Mierzy temperaturę oleju.

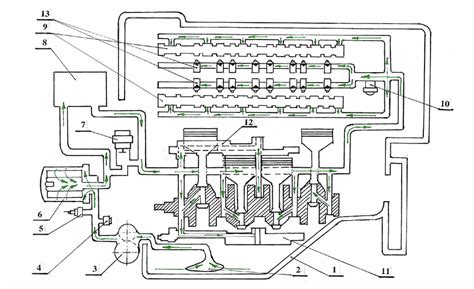

Zaraz po uruchomieniu silnika, pompa oleju silnikowego zaczyna pracować, nadając olejowi odpowiednie ciśnienie. Dzięki temu ciśnieniu, olej silnikowy może dotrzeć do wszystkich węzłów smarowania.

Znaczenie Pomiaru Ciśnienia Oleju

Pomiar ciśnienia oleju, realizowany przez czujnik ciśnienia oleju, pozwala sprawdzić ogólną sprawność układu smarowania silnika. Musi ono zawierać się w określonych wartościach, przy określonej prędkości obrotowej silnika. Od wartości ciśnienia silnikowego zależy także praca niektórych elementów silnika, np. układu zmiennych faz rozrządu.

Przykładowo, w pewnym modelu silnika ciśnienie oleju silnikowego powinno wynosić 0,8 bara podczas pracy na biegu jałowym i np. 4 bary przy 3000 obr./min. W maszynach takich jak JCB, gdzie silniki pracują pod dużym obciążeniem, precyzyjne monitorowanie ciśnienia jest kluczowe.

Budowa i Zasada Działania Czujnika Ciśnienia Oleju

Czujnik ciśnienia oleju silnikowego ma niewielkie rozmiary, zaledwie kilka centymetrów długości. Z jednej strony (montażowej) znajduje się element pomiarowy i gwint. Z drugiej strony umieszczony jest element przetwarzający wartości pomiaru w sygnał elektryczny i gniazdko dla przewodu sygnałowego.

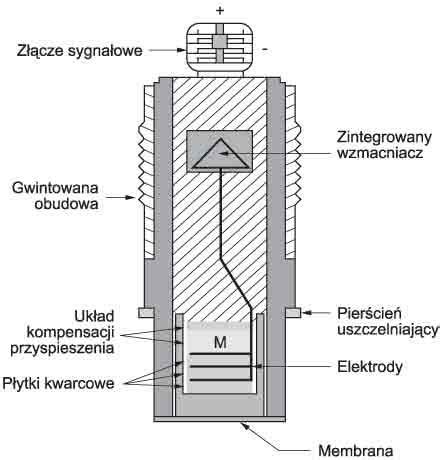

Czujnik ten jest przykręcony do skrzyni korbowej silnika, zazwyczaj przed filtrem oleju silnikowego. Typowa konstrukcja czujnika opiera się na wewnętrznej membranie, która rozszerza się lub zwęża na skutek zmian ciśnienia oleju. Ruchy membrany są przetwarzane na sygnały elektryczne, które następnie przesyłane są za pomocą przewodu do sterownika silnika.

Objawy Uszkodzonego Czujnika Ciśnienia Oleju

Uszkodzony czujnik ciśnienia oleju może objawiać się na kilka sposobów:

• Czerwona kontrolka oleju nie gaśnie po uruchomieniu silnika: Po przekręceniu kluczyka lub włączeniu przycisku start, na desce rozdzielczej zapala się czerwona lampka - kontrolka ciśnienia oleju. W sprawnym samochodzie, w którym układ smarowania działa prawidłowo, czujnik ciśnienia oleju jest sprawny, a w układzie jest odpowiednia ilość oleju silnikowego - czerwona kontrolka gaśnie po uruchomieniu silnika. Jeśli kontrolka pali się lub żarzy, może to wskazywać na problem.
• Czerwona kontrolka oleju zapala się podczas jazdy: Może to oznaczać zbyt niską ilość oleju w układzie, awarię układu smarowania (np. uszkodzoną pompę oleju), stary lub niewłaściwie dobrany olej silnikowy, zapchany filtr oleju, lub zapchany smok olejowy.

Co zrobić w przypadku zapalenia się kontrolki ciśnienia oleju?

Po uruchomieniu silnika:

1. Wyłączyć silnik i otworzyć maskę.
2. Sprawdzić poziom oleju silnikowego. Jeśli jest zbyt niski, należy go uzupełnić i ponownie uruchomić silnik.
3. Jeśli poziom oleju jest odpowiedni, a kontrolka nie gaśnie - należy odwiedzić warsztat. Przyczyną awarii może być uszkodzony czujnik ciśnienia oleju.

Podczas jazdy:

1. Należy jak najszybciej, ale w bezpieczny sposób zatrzymać maszynę i wyłączyć silnik.
2. Odczekać około 10-15 minut, aby olej spłynął do miski olejowej.
3. Otworzyć maskę i sprawdzić poziom oleju silnikowego za pomocą bagnetu.

Jeśli w układzie jest za mało oleju silnikowego (nieznacznie poniżej poziomu MIN), należy uzupełnić jego poziom do odpowiednich wartości, stosując olej o specyfikacji ustalonej przez producenta maszyny (np. 5W30). Po uzupełnieniu poziomu oleju można uruchomić silnik. Jeśli czerwona kontrolka na desce rozdzielczej zgasła po uruchomieniu silnika, można wrócić do pracy lub do bazy. Warto jeszcze sprawdzić, czy spod silnika nie wycieka olej silnikowy. W tym przypadku należy jak najszybciej umówić wizytę w warsztacie, aby ustalić, dlaczego poziom oleju silnikowego spadł tak bardzo, że układ smarowania nie był w stanie nadać mu odpowiedniego ciśnienia. Być może winnym są wycieki (to bardzo niebezpieczna awaria) albo zużycie silnika lub osprzętu (np. turbosprężarki), powodujące duże zużycie (spalanie) oleju silnikowego.

Jeśli w układzie jest bardzo mało oleju (bardzo mocno poniżej poziomu MIN), trzeba wezwać lawetę i odstawić pojazd do warsztatu. Duży wyciek oleju (sygnalizowany przez czujnik ciśnienia oleju) jest bardzo niebezpieczny.

Diagnostyka Ciśnienia Oleju za Pomocą Manometru

W przypadku awarii układu smarowania, warto odwiedzić warsztat samochodowy. Należy sprawdzić ciśnienie oleju silnikowego w układzie za pomocą manometru, podłączanego po wykręceniu czujnika ciśnienia oleju. Trzeba porównać wartości ciśnienia oleju z danymi fabrycznymi, mierząc je przy różnych prędkościach obrotowych. Jeśli wskazania czujnika ciśnienia oleju pokrywają się ze wskazaniami manometru, czujnik działa. Jeśli nie - jest uszkodzony i trzeba go wymienić.

W warsztacie mechanicy przeprowadzą diagnostykę maszyny. Sprawdzą czujnik ciśnienia oleju, poziom i stan oleju silnikowego, ciśnienie oleju i ewentualne wycieki. W ten sposób można znaleźć przyczynę problemu i usunąć ją, co jest kluczowe dla prawidłowego działania maszyn JCB.

Czym jest Manometr i Jak Działa?

Manometr to niepozorne, ale niezwykle istotne urządzenie, które umożliwia analizę i pomiar ciśnienia w różnych układach, w tym w układach hydraulicznych maszyn JCB. Jest niezbędnym elementem systemów bezpieczeństwa, szczególnie w zakładach produkcyjnych i maszynach budowlanych, gdzie monitorowanie ciśnienia pozwala na błyskawiczną reakcję w przypadku odchyleń od normy.

Budowa i zasada działania manometru z rurką Bourdona

To najczęściej spotykany rodzaj manometru, którego działanie opiera się na zasadzie napierającego ciśnienia. Wewnątrz urządzenia znajduje się zakrzywiona, sprężysta rurka Bourdona o owalnym przekroju. Pod wpływem ciśnienia medium (gazu lub cieczy), rurka ta odkształca się liniowo i ulega zaokrągleniu. Naprężenie pierścienia ma wpływ na wygięcie rurki, natomiast jej końcówka wykonuje ruch oddziałujący na układ zębatek, te z kolei poruszają wskazówką po tarczy, pokazującą na tarczy wartość ciśnienia. Tego typu manometry przeznaczone są do pomiarów, które nie przekraczają 6 barów.

Manometry glicerynowe

Spośród manometrów z rurką Bourdona, manometry glicerynowe zasługują na szczególną uwagę. Są niezwykle popularne ze względu na swoją niezawodność i trwałość. Ich kluczową cechą jest wypełnienie obudowy gliceryną (lub olejem M50). Gliceryna pełni funkcję tłumika drgań, co sprawia, że wskazówki manometru są stabilne, nawet w warunkach wibracji czy pulsacji ciśnienia. To znacząco ułatwia odczyt wyniku, a także wydłuża żywotność urządzenia, co jest szczególnie ważne w maszynach budowlanych.

Inne rodzaje manometrów

Oprócz manometrów z rurką Bourdona, wyróżnia się także inne typy, dostosowane do specyficznych zastosowań:

• Manometry membranowe: Zbudowane są z okrągłych, zwiniętych membran, zaciśniętych między krawędziami dwóch kołnierzy oraz poddawane ciśnieniu, które działa na jedną stronę przepony. Odkształcenia, które wtedy powstają, oznaczają pomiar ciśnienia. Stosowane są tam, gdzie pomiary wykonywane są pod dużym przeciążeniem lub w przypadku mediów agresywnych.
• Manometry puszkowe: Zbudowane z dwóch zwiniętych membran, które są ze sobą złączone na całej długości obwodu. Ciśnienie oddziałuje na stronę wewnętrzną, natomiast powstający ruch odzwierciedla wskaźnik. Często wykorzystywane do pomiaru ciśnienia gazów, zwłaszcza tych o niskim ciśnieniu. Mają jednak niewielką odporność na wpływ większej mocy.

Podział manometrów ze względu na ciśnienie wskazywane i odniesienia

• Manometry absolutne: Pokazują ciśnienie w odniesieniu do próżni.
• Manometry względne: Określają wartość ciśnienia względem ciśnienia otoczenia (oraz większego od niego).
• Manometry różnicowe: Określają różnicę ciśnień między dwoma punktami. Jeśli oba ciśnienia w dwóch uszczelnionych komorach oddzielonych od siebie częścią pomiarową są równe, to wskaźnik nie wykaże żadnej różnicy. Gdy zaś jedno z ciśnień będzie wyższe, a drugie niższe, manometr pokaże wartość.

Manometry Hydrauliczne w Maszynach JCB

Precyzyjny pomiar ciśnienia to fundament bezpiecznej i wydajnej pracy każdego układu hydrauliki siłowej, a więc również maszyn JCB. Właściwa kontrola ciśnienia zapobiega awariom, chroni komponenty przed przeciążeniem i pozwala na szybką diagnostykę usterek. Jednym z kluczowych narzędzi w tym zakresie jest manometr hydrauliczny.

Co to jest manometr hydrauliczny?

Manometr hydrauliczny to przyrząd pomiarowy służący do wskazywania wartości ciśnienia w zamkniętych układach cieczy roboczej. W hydraulice siłowej jego zadaniem jest kontrola ciśnienia medium (najczęściej oleju hydraulicznego), co umożliwia monitorowanie pracy systemu w czasie rzeczywistym.

Zastosowanie manometrów hydraulicznych

Manometry hydrauliczne mają szerokie zastosowanie w:

• Maszynach budowlanych - np. koparki, ładowarki JCB, w których kontrola ciśnienia jest kluczowa dla bezpieczeństwa i efektywności pracy.
• Układach maszyn rolniczych - monitorowanie pracy siłowników, pomp i zaworów.
• Instalacjach przemysłowych - zapewnienie stabilnej pracy pras, wtryskarek czy podnośników.
• Diagnostyce serwisowej - szybkie wykrycie spadku ciśnienia lub jego skoków.

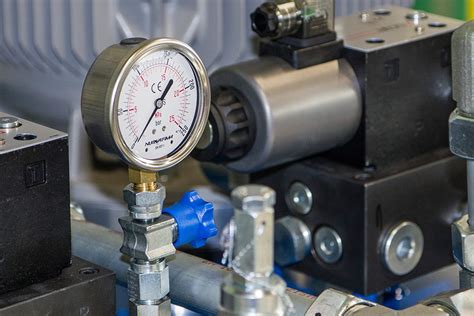

Zaleca się instalację manometrów w punktach kontrolnych i serwisowych - np. na rozdzielaczach, przy pompach i zaworach.

Jak Podłączyć i Dobrać Manometr?

Prawidłowe podłączenie manometru wymaga odpowiednich kompetencji. Charakterystycznym elementem montażowym są tzw. połączenia śrubowe. Kluczem do sukcesu jest to, aby manometry były montowane na sztywnych odcinkach rury, co zapobiega drganiom i zaburzeniom w dokonywaniu pomiarów. Dodatkowo każda rura dolotowa powinna być dokładnie przeczyszczona. Niezbędne jest też fachowe dokręcenie śrub, dzięki czemu nie ograniczy się przepływu powietrza.

O czym pamiętać przy podłączeniu manometru?

• Zadbaj o to, aby manometr nie był narażony na bardzo wysokie temperatury (powyżej 60°C).
• Podczas montażu czy demontażu manometru nie obracaj jego obudowy.
• Kalibracja manometru zawsze odbywa się w pozycji pionowej i taka pozycja jest wymagana podczas podłączenia.
• Aby odczyt manometru był prawidłowy, wskazane jest, aby instalować urządzenia z dala od wibracji.

Jak dobrać odpowiedni manometr do układu?

Dobór manometru powinien uwzględniać:

• Zakres ciśnienia roboczego: Najlepiej, by wartość pracy mieściła się w 1/3-2/3 skali manometru. Mierzone ciśnienie nie powinno być wyższe niż 75% zakresu.
• Rodzaj medium: Np. olej hydrauliczny, emulsja wodna - dla agresywnych cieczy warto używać modeli ze stali nierdzewnej.
• Warunki pracy: Temperatura, drgania, pył - tu sprawdzają się modele wypełnione gliceryną.
• Rodzaj przyłącza: Gwint przyłączeniowy (np. G1/4, M20x1.5) i jego położenie (osiowe, radialne).

Warto także pamiętać o możliwości stosowania dodatkowych akcesoriów, takich jak tłumiki pulsacji czy zawory odcinające. Ważna jest również regularna kontrola i kalibracja manometrów, aby zapobiec błędnym wskazaniom.
