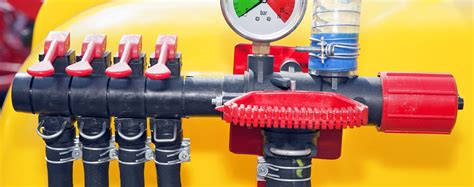

Manometr do opryskiwacza, zwany również zegarem ciśnienia lub ciśnieniomierzem, to kluczowe urządzenie pomiarowe służące do monitorowania ciśnienia roboczego cieczy w układzie opryskiwacza. Jego głównym zadaniem jest wspomaganie precyzyjnego dozowania środków ochrony roślin i kontroli wydajności rozpylania. Błędne wskazanie ciśnienia prowadzi do złej pracy rozpylaczy i może skutkować niedostatecznym lub nadmiernym pokryciem cieczy, co ma bezpośredni wpływ na skuteczność zabiegów.
Manometry Glicerynowe: Stabilność w Trudnych Warunkach
Wśród manometrów do opryskiwaczy szczególną popularnością cieszą się manometry glicerynowe. Zawierają one ciecz tłumiącą (glicerynę), która minimalizuje drgania igły podczas pracy. Dzięki temu odczyt jest bardziej stabilny, co ma szczególne znaczenie przy stosowaniu w maszynach rolniczych pracujących w trudnym terenie. Gliceryna działa jak amortyzator dla wskazówki, co zwiększa czytelność odczytu i wydłuża żywotność mechanizmu w warunkach dużych drgań i uderzeń.
Do opryskiwaczy sadowniczych zaleca się stosowanie manometrów glicerynowych o dużej skali (np. 0-40 bar), odpornych na wibracje i uszkodzenia mechaniczne, z czytelną tarczą i solidną obudową, najlepiej ze stali nierdzewnej lub mosiądzu.
Duże Manometry: Lepsza Czytelność i Kontrola
Duży manometr do opryskiwacza charakteryzuje się większą średnicą tarczy (np. 63 mm lub więcej) oraz kolorowymi polami, co poprawia widoczność odczytu z większej odległości. Jest to istotne przy maszynach o dużym zasięgu belki lub w sadach. Wielkość tarczy zależy od odległości, z jakiej odczytujemy ciśnienie. Im większy opryskiwacz, tym większa powinna być tarcza - najczęściej 63 mm lub 100 mm.
Jak Działa Manometr? Podstawy Technologii
Ciśnieniomierz oparty jest najczęściej na sprężystej rurce Bourdona, która odkształca się pod wpływem wzrastającego ciśnienia cieczy. Ruch ten jest przenoszony na wskazówkę zegara, pokazując aktualne ciśnienie w systemie.
Jak działa manometr
WIKA: Lider w Technologii Pomiaru Ciśnienia
WIKA jest światowym liderem w produkcji mechanicznych przyrządów do pomiaru ciśnienia, w tym manometrów. Firma Mescomp oferuje manometry logarytmiczne o rozciągniętej skali renomowanych firm, w tym WIKA i Italmanometri. Każde opakowanie manometrów Mescomp posiada świadectwo kontroli jakości i potwierdzenie dokładności dostarczonych urządzeń. Firma sprowadza również manometry w wykonaniu specjalnym, gdzie gwint oraz całe wewnętrzne urządzenie pomiarowe jest wykonane ze stali kwasoodpornej AISI 316. Takie manometry są odporne na działanie RSM i innych agresywnych środków ochrony roślin, co pozwala łatwo odróżnić je od tych, które ulegają uszkodzeniu po kontakcie z RSM.
Wybór Manometru WIKA do Opryskiwacza: Kluczowe Czynniki
Przy wyborze odpowiedniego manometru należy wziąć pod uwagę kilka kluczowych czynników:
- Rodzaj mierzonego ciśnienia: Wika oferuje rozwiązania dla różnych zastosowań.
- Zakres skali: Są znormalizowane przez normę EN 837, a preferowaną jednostką ciśnienia jest bar. Najczęstsze zakresy to:
- 0-6 bar (małe opryskiwacze)
- 0-16 bar (standardowe)
- 0-40 bar (do sadowniczych i wysokociśnieniowych)
- Rozmiar nominalny (NS, średnica obudowy): Dla przyrządów do pomiaru ciśnienia określono następujące wielkości: NS 40, 50, 63, 80, 100, 160 i 250.
- Klasa dokładności: Określa dopuszczalne odchylenie wskazania w procentach pełnej wartości skali. W przypadku manometrów z ogranicznikiem wskazówkowym, klasa dokładności obowiązuje w zakresie od 10 do 100% zakresu skali. W przypadku manometrów z wolnym punktem zerowym, klasa dokładności obowiązuje od 0 do 100% zakresu skali. W przypadku najwyższej dokładności, w asortymencie WIKA można znaleźć precyzyjne manometry mierzące z dokładnością do 0,1, 0,25 lub 0,6% pełnej wartości skali, dla których można otrzymać certyfikat DKD/DAkkS.

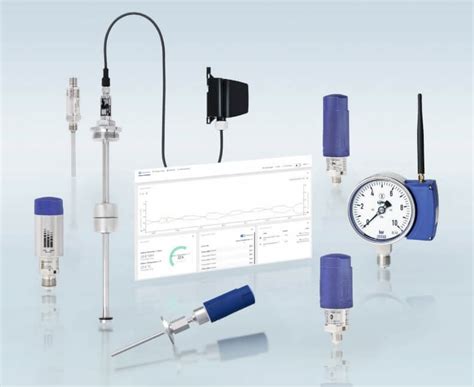

Rodzaje Manometrów WIKA i Ich Zastosowanie: Technologie Pomiarowe
WIKA oferuje różnorodne technologie pomiarowe, które odpowiadają na specyficzne potrzeby użytkowników, w tym w rolnictwie:
Manometry z Rurką Bourdona
Obszarem zastosowania tych manometrów są media ciekłe i gazowe. Mogą być używane do pomiaru ciśnienia względnego w zakresie od 0,6 do 7000 bar. Do zadań pomiarowych w agresywnych, niezbyt lepkich i niekrystalizujących mediach, odpowiednie są wersje ze stali nierdzewnej, które mogą spełniać swoją funkcję nawet w środowisku agresywnym. Wypełnienie obudowy cieczą zapewnia precyzyjny odczyt wskazań manometru, nawet przy wysokich obciążeniach dynamicznych i wibracjach.
Manometry z Elementem Membranowym
Te manometry nadają się do gazowych i ciekłych, agresywnych mediów. Oferują wysokie bezpieczeństwo przeciążeniowe (16 mbar do 40 bar). Manometry z otwartymi kołnierzami przyłączeniowymi są odpowiednie nawet do bardzo lepkich i zanieczyszczonych mediów. W zależności od modelu i zakresu ciśnienia, standardowym zabezpieczeniem przed przeciążeniem jest 3-krotność lub 5-krotność pełnej wartości skali. Możliwe są również specjalne konstrukcje z zabezpieczeniem przed przeciążeniem o ciśnieniu 10, 40, 100 lub 400 barów. Płynne wypełnienie w obudowie manometru zapewnia precyzyjny odczyt przy wysokich dynamicznych obciążeniach ciśnieniowych i wibracjach. Opcjonalnie dostępne są specjalne materiały na części zwilżane.
Manometry z Elementem Kapsułkowym
Stosowane są do bardzo niskich ciśnień (2,5 do 600 mbar), głównie w mediach gazowych. Zakres skali wynosi od 0 ... 2,5 mbar do 0 ... 1000 mbar, w klasach dokładności od 0,1 do 2,5. Konstrukcja składa się z dwóch okrągłych, pofałdowanych membran, połączonych ze sobą. Manometry te są stosowane głównie w laboratoriach, technologii próżniowej, inżynierii medycznej i środowiskowej.
Manometry do Pomiaru Ciśnienia Absolutnego
Używane są, gdy mierzone ciśnienie jest niezależne od naturalnych wahań ciśnienia atmosferycznego. Ciśnienie mierzonego medium jest określane względem ciśnienia odniesienia, odpowiadającego punktowi zerowemu ciśnienia absolutnego. Zakresy skali wynoszą od 0 ... 25 mbar absolutnego do 0 ... 25 bar absolutnego, z klasami dokładności 0,6 ... 2,5. Te wysoce precyzyjne manometry są używane na przykład do monitorowania w pakowarkach próżniowych, pompach próżniowych, czy do określania ciśnienia pary w cieczach.
Manometry Różnicowe
Współpracują z szeroką gamą elementów ciśnieniowych, oferując zakresy pomiarowe od 0 ... 0,5 mbar do 0 ... 1000 bar oraz statyczne ciśnienia nakładania do 400 bar. Manometry różnicowe monitorują np. przepływ mediów gazowych i ciekłych oraz stopień zanieczyszczenia w instalacjach filtracyjnych. Są również wykorzystywane do monitorowania nadciśnienia w pomieszczeniach czystych oraz do pomiaru poziomu w zamkniętych zbiornikach, a także do sterowania pompowniami.
Manometry WIKA do Pomiaru Podciśnienia (Ciśnienia Ujemnego)
Manometry WIKA mogą być używane nie tylko do pomiaru ciśnienia dodatniego, ale także do pomiaru ciśnienia ujemnego. Gdy ciśnienie absolutne jest niższe niż ciśnienie atmosferyczne, określa się je jako ujemne ciśnienie manometryczne. Wcześniej było to określane jako podciśnienie, jednak obecnie unika się tego terminu, aby uniknąć nieporozumień.
Powszechne Problemy i Rozwiązania
Pulsujący manometr może być wynikiem:
- braku tłumienia (brak gliceryny)
- zużycia tłoka pompy
- zapowietrzenia układu
- zanieczyszczenia zaworu zwrotnego
Warto wtedy sprawdzić obsadę manometru i ewentualnie wymienić tłumik lub zastosować wersję glicerynową. Parowanie szyby jest efektem nieszczelności obudowy - wilgoć dostaje się do wnętrza, co może prowadzić do korozji. Warto wtedy wymienić manometr na nowy, najlepiej glicerynowy.
Manometr może ulec uszkodzeniu z powodu:
- wibracji i uderzeń
- korozji
- przeciążenia ciśnieniowego
- zanieczyszczeń w cieczy
- nieszczelności połączeń gwintowanych
Objawami uszkodzenia manometru są:
- brak reakcji wskazówki
- opóźnione wskazania
- wskazanie ciśnienia mimo wyłączonej pompy
- uszkodzona szybka lub obudowa
Przekroczenie dopuszczalnego zakresu manometru (np. 0-16 bar) może spowodować jego rozkalibrowanie lub trwałe uszkodzenie wewnętrznego mechanizmu. W skrajnych przypadkach może dojść do rozszczelnienia obudowy. Dlatego tak ważne jest dobranie odpowiedniego zakresu ciśnienia.
Instalacja i Konserwacja Manometru
Wymiana Manometru
Aby wymienić manometr:
- Wyłącz ciśnienie i opróżnij układ.
- Odkręć stary manometr (najczęściej z gwintem 1/4” lub 1/2”).
- Oczyść gwint i nałóż uszczelniacz (np. taśmę teflonową).
- Zamontuj nowy zegar ciśnieniowy do opryskiwacza.
Montaż jest prosty i nie wymaga specjalistycznych narzędzi - wystarczy klucz płaski, uszczelniacz gwintu i podstawowa wiedza techniczna.
Typowe Błędy podczas Instalacji
Do najczęstszych błędów podczas instalacji należą:
- brak uszczelnienia gwintu (brak taśmy PTFE lub pasty uszczelniającej)
- zbyt mocne dokręcenie (co może uszkodzić gwint lub obudowę)
- montaż w pozycji poziomej (przy modelach pionowych)
- złe dopasowanie zakresu ciśnienia do specyfiki pracy
Zdecydowana większość manometrów jest przeznaczona do montażu pionowego (wskazówką do góry). Montaż w innej pozycji może prowadzić do błędnych wskazań, szczególnie w wersjach glicerynowych, gdzie poziom cieczy tłumiącej wpływa na pracę mechanizmu.
Lokalizacja i Typy Przyłączeń
Manometr powinien być umieszczony blisko zaworu sterującego lub w centralnym punkcie układu ciśnieniowego - zapewnia to dokładny odczyt. Najczęściej stosowane typy przyłączeń to:
- gwint zewnętrzny 1/4” lub 1/2”
- tylne lub dolne przyłącze radialne
- mocowanie panelowe (przez obejmę lub kołnierz)
Kompatybilność z Chemikaliami
Manometr może być stosowany z nawozami, ale tylko jeśli posiada uszczelnienia odporne na działanie nawozów - najlepiej z FPM (Viton) lub EPDM. Ogólnie, manometry WIKA mogą być stosowane z innymi mediami (np. solanki, nawozy, środki czyszczące), pod warunkiem że ich materiał i uszczelnienia są kompatybilne z danym medium.
Przechowywanie Zimowe
Nie zaleca się pozostawiania manometru na zewnątrz w okresie zimowym. Lepiej zdemontować manometr przed zimą i przechowywać w suchym, ciepłym miejscu - zapobiega to uszkodzeniom przez zamarzającą glicerynę lub wodę.
Kalibracja i Wymiana: Kiedy i Dlaczego?
Kalibracja
Manometry do opryskiwaczy wymagają kalibracji, szczególnie jeśli pracują w systemie precyzyjnego dawkowania. Kalibrację można wykonać porównując odczyt z manometrem wzorcowym lub wymieniając element w razie trwałego błędu wskazania. Zaleca się sprawdzanie manometru co najmniej raz w sezonie, a najlepiej przed każdym intensywnym okresem oprysków - błąd w odczycie ciśnienia może wpłynąć na skuteczność zabiegów. W zastosowaniach rolniczych nie zawsze wymagana jest ścisła kalibracja laboratoryjna, jednak dla zachowania precyzji warto okresowo kontrolować wskazania względem manometru wzorcowego.
Wymiana vs. Naprawa
W większości przypadków naprawa manometrów jest nieopłacalna, ponieważ są to urządzenia zamknięte, a naprawa mechanizmu jest kosztowna. W razie uszkodzenia lepiej wymienić cały element. Nie ma ścisłego terminu wymiany, ale ogólnie zaleca się wymianę co 2-3 sezony intensywnego użytkowania lub natychmiast, jeśli pojawią się objawy uszkodzenia, takie jak nieszczelność, parowanie szyby, pulsowanie wskazówki lub nieprawidłowe odczyty.
Dodatkowe Funkcje Manometrów
Niektóre modele manometrów wyposażone są w:
- kolorowe strefy pracy (zielona - optymalna, czerwona - niebezpieczna)
- wskazówki blokujące szczytowe ciśnienie
Znaczenie Zapasowego Manometru
Posiadanie zapasowego manometru - szczególnie w wersji uniwersalnej (np. glicerynowy 0-16 bar z gwintem 1/4") - jest niezwykle ważne. W trakcie sezonu rolniczego każda godzina przestoju oznacza potencjalne straty. Zapasowy manometr pozwala szybko usunąć usterkę bez konieczności oczekiwania na części zamienne.
