Niemal każdy magazyn jest obsługiwany przez co najmniej jeden wózek widłowy wyposażony w maszt. Wraz z rozwojem intralogistyki powstają coraz nowsze rozwiązania dotyczące przechowywania towaru. Do obsługi produktów składowanych na wysokości niezbędny jest wózek widłowy z masztem. Maszt jest bardzo ważnym elementem konstrukcji wózka widłowego, a jego budowa i parametry mają decydujący wpływ na wydajność, bezpieczeństwo oraz możliwości operacyjne pojazdu w magazynie. Pełni on istotne funkcje podczas realizacji procesów produkcyjnych, transportowych i magazynowych.
Co to jest maszt w wózku widłowym i jaka jest jego wysokość?
Maszt wózka widłowego to jeden z kluczowych elementów tej maszyny. Umożliwia on podnoszenie i opuszczanie ładunków. To zespół prowadnic, rolek, łańcuchów i siłowników, który zamienia ciśnienie hydrauliczne na ruch pionowy. Maszt odpowiada za zasięg, stabilność i precyzję manewrowania ładunkiem na wysokości. Maszty wykonane są zwykle ze stali lub aluminium, a ich konstrukcja może być prosta lub złożona, w zależności od wymagań. Składa się z ramy i zestawu ruchomych teleskopowych lub stałych sekcji, które umożliwiają podnoszenie wideł do odpowiedniej wysokości. Nowoczesne wózki widłowe łączą te elementy z czujnikami, sygnalizacją przeciążenia oraz automatycznym poziomowaniem, co poprawia ergonomię i bezpieczeństwo.
Wysokość masztu wózka widłowego jest kluczowym parametrem. Należy znać zarówno maksymalny udźwig na danej wysokości, jak i wysokość złożoną, która zazwyczaj waha się od 2 do 3,5 metra, by swobodnie przejeżdżać przez bramy i tunele. Natomiast maksymalna wysokość podnoszenia standardowych wózków magazynowych przekracza często 6, a nawet 8 metrów. Znajomość parametrów masztu jest podstawą doboru wózka do konkretnych warunków magazynowych.

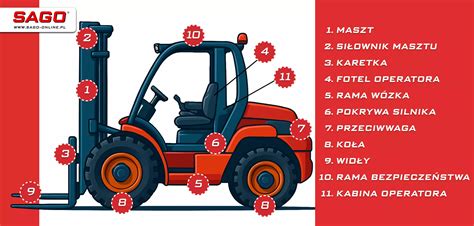

Budowa masztu wózka widłowego - kluczowe elementy
Maszt wózka widłowego to bardzo ważny element układu unoszącego. W wózkach widłowych z czołowym mechanizmem podnoszenia jest zamocowany z przodu pojazdu, natomiast w urządzeniach z podnoszeniem bocznym, po jednej ze stron.
Rama masztu
Rama masztu wózka widłowego to element, który stanowi jego podstawę. To na niej zamontowane są: napęd umożliwiający przemieszczenia pionowe oraz sekcje odpowiedzialne za podnoszenie wideł. Rama wykonana jest zwykle ze stali i ma kształt prostokątny lub kwadratowy, co zapewnia jej stabilność i wytrzymałość. W zależności od modelu wózka, rama masztu może być wykonana z jednego lub kilku elementów. W przypadku masztów teleskopowych, rama odgrywa dodatkową rolę polegającą na prowadzeniu poszczególnych sekcji masztu i zapewnieniu ich płynnego podnoszenia i opuszczania. Każdy maszt wózka widłowego składa się z ramy zewnętrznej, która jest połączona z konstrukcją wózka. Oba boczne ramiona ramy mają w przekroju kształt litery „c” (ceowniki). W nich są umieszczone rolki, po których porusza się konstrukcja ramy wewnętrznej. Na ramie zewnętrznej zamontowane są również siłowniki odpowiedzialne za ruch ramy wewnętrznej (w masztach typu simplex ruch ramy z karetką) oraz łańcuchy podtrzymujące karetkę (maszty typu simplex) lub ramę wewnętrzną (maszty typu triplex). W przypadku masztów typu duplex łańcuchy na ramie zewnętrznej nie występują, a za ruch ramy wewnętrznej odpowiadają jedynie siłowniki.
Rama wewnętrzna umieszczona wewnątrz ramy zewnętrznej ma podobną konstrukcję. W jej ramionach za pomocą rolek porusza się kolejna rama wewnętrzna (triplex) lub karetka (simplex i duplex). W przypadku masztów typu duplex i triplex za ruch karetki w ramie wewnętrznej odpowiedzialny jest umieszczony centralnie siłownik z łańcuchami.
Karetka wideł
Karetka wózka widłowego lub karetka wideł to inaczej płyta czołowa. Jest to przymocowana do masztu wózka widłowego konstrukcja, na której umieszcza się widły lub inne elementy osprzętu. Karetka porusza się w pionie po rolkach wzdłuż prowadnic i jest zawsze zorientowana równolegle względem masztu pojazdu. W zależności od modelu wózka widłowego, karetka wideł może mieć różne rozmiary i kształty, co wpływa na udźwig wózka oraz możliwości manipulacji ładunkami. W niektórych przypadkach karetka może być dodatkowo wyposażona w system bocznego przesuwu wideł, który umożliwia przesuwanie ładunków na boki bez konieczności przestawiania całego wózka.
Widły
Widły wózka widłowego to dwa długie i płaskie elementy, zwykle wykonane z wysokiej jakości stali, umieszczone na karetce wideł wózka. Widły mają charakterystyczny kształt litery „L” lub „U”, który umożliwia bezpieczne i stabilne podnoszenie ładunków. Dzięki zaczepom widły (a także krata ochronna) przymocowane są na stałe do karetki.
Jak działa maszt wózka widłowego i jakie pełni funkcje?
Aby zrozumieć zasadę działania, warto spojrzeć na budowę masztu wózka widłowego. Składa się on z ramy z prowadnicami, po których porusza się wózek nośny z widłami (napędzany układem hydraulicznym). Siłowniki hydraulyczne unoszą łańcuchy połączone z ramą wideł, co umożliwia precyzyjne podnoszenie ładunku. Maszt opuszcza i podnosi karetkę z widłami, umożliwiając tym samym transport i składowanie ładunku na wysokości. Główne funkcje masztu obejmują:
- Podnoszenie i opuszczanie wideł: Maszt umożliwia precyzyjne podnoszenie i opuszczanie wideł, co pozwala na transportowanie ładunków na różnych wysokościach. Dzięki odpowiedniej konstrukcji i zastosowaniu bocznych siłowników lub siłowników wewnętrznych, maszt może stabilnie podnosić ładunki.
- Przechylanie wideł: Wiele masztów wyposażonych jest w mechanizm, który umożliwia przechylanie wideł w przód lub w tył, co zwiększa uniwersalność masztu i umożliwia lepsze manewrowanie ładunkami. Współczesny maszt w wózku widłowym wyposażony jest też w system pochyłu, który upraszcza wychylenie ładunku do przodu lub do tyłu - co ułatwia jego pobieranie z regałów.
- Stabilność podczas transportu: Maszt jest zaprojektowany tak, aby zachować stabilność podczas podnoszenia dużych i ciężkich ładunków. Dzięki specjalnym ramom wewnętrznym oraz solidnej konstrukcji, maszt zapewnia pewność, że ładunki nie spadną podczas transportu. Maszt wózka widłowego zapewnia równowagę podniesionego ładunku, a także bezpieczne operacje pobrania ładunku i opuszczenia z wysokości.
W codziennej pracy operatora ważne jest także zrozumienie, jakie funkcje pełni maszt w wózku widłowym: oprócz unoszenia towarów zapewnia on ich stabilizację, kompensuje drgania i utrzymuje równowagę maszyny przy dużych ciężarach. W nowoczesnych konstrukcjach stosuje się czujniki bezpieczeństwa oraz blokady hydrauliczne, które zapobiegają niekontrolowanemu opadaniu ładunku. Z punktu widzenia operatora, prawidłowo działający maszt to gwarancja płynnej, bezpiecznej pracy i precyzyjnego manewrowania nawet w wąskich alejkach magazynu.

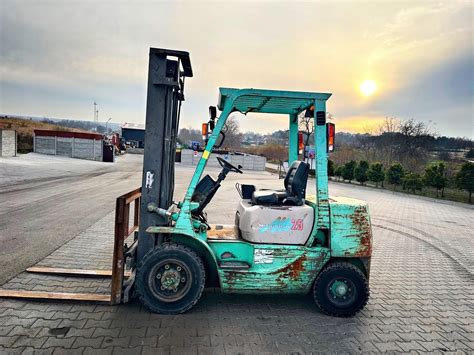

Wykorzystanie specjalistycznego wózka widłowego.
Rodzaje masztów wózków widłowych i ich zastosowanie
Wyróżnia się trzy podstawowe typy masztów: simplex, duplex i triplex (pojedynczy, podwójny i potrójny). Każdy różni się ilością rozsuwanych sekcji. Różnią się one przede wszystkim zasięgiem wzwyż, a co za tym idzie, typami i zakresem zadań, do których wykonywania są wykorzystywane.
Maszt Simplex (jednostopniowy)
Maszt simplex (jednostopniowy) to najprostsza konstrukcja dostępna w wózkach widłowych i najbardziej odporna na uszkodzenia. Składa się z jednej ramy prowadzącej i nie posiada dodatkowych sekcji teleskopowych. Karetkę unosi wysuwany siłownik, co zapewnia stabilne podnoszenie ładunku. Budowa masztu wózka widłowego w tej wersji jest stosunkowo lekka i tania w utrzymaniu. Maszt simplex najczęściej stosowany jest w wózkach przeznaczonych do pracy na zewnątrz, w strefach załadunku lub na placach budowy. Jego prostota zapewnia stabilność nawet przy dużych obciążeniach. Wysokość masztu pozostaje niezmieniona podczas unoszenia ładunku. Maksymalna wysokość tych masztów sięga około 2 m. Jego wadą jest ograniczony zakres podnoszenia, dlatego nie sprawdzi się w magazynach wysokiego składowania. Maszty simplex są przeznaczone do niskich pomieszczeń i są wykorzystywane do prostych zadań transportowych na niskim poziomie, takich jak załadunek i rozładunek ciężarówek. Jest to rozwiązanie polecane również do realizacji załadunku oraz wyładunku w samochodach dostawczych albo ciężarowych. Dla firm, które nie potrzebują dużej wysokości podnoszenia, maszt do wózka widłowego w wersji simplex jest idealnym rozwiązaniem - szczególnie tam, gdzie liczy się trwałość i prostota konserwacji. Sprawdza się na przykład tam, gdzie widły wózka pełnią funkcję stołu roboczego.
Maszt Duplex (dwustopniowy)
Maszt duplex to konstrukcja dwustopniowa, w której jedna sekcja wysuwa się z drugiej, zwiększając zasięg podnoszenia. Maszt duplex posiada ramę wewnętrzną i zewnętrzną. W ramie wewnętrznej znajduje się siłownik, który unosi karetkę na pożądaną wysokość. Kiedy wysokość, którą chcemy osiągnąć, przekracza wysokość unoszenia pierwszej sekcji, siłowniki unoszą ramę wewnętrzną, umożliwiając tym samym uniesienie karetki z widłami jeszcze wyżej. Maszt typu duplex pozwala unosić ładunki - także dużej masy - na większe wysokości. Jest wykorzystywany głównie w urządzeniach o średnim i dużym udźwigu maksymalnym. Spotykany jest zarówno w wózkach spalinowych, jak i elektrycznych. Maszt od wózka widłowego w wersji duplex to kompromis między prostotą a funkcjonalnością - stanowi idealne rozwiązanie w magazynach średniego składowania i firmach transportowych. Maszty duplex są przeznaczone do operacji dokonywanych na średniej wysokości.
Maszt duplex z wolnym skokiem to najczęściej wybierany typ masztu w wózkach widłowych pracujących w halach o średniej wysokości. Taki układ pozwala operatorowi unosić ładunek w ograniczonych przestrzeniach, np. pod niskim stropem lub w kontenerze, bez ryzyka uderzenia górną częścią masztu. System ten działa dzięki centralnemu siłownikowi hydraulicznemu, który najpierw podnosi wózek wideł, zanim zacznie wysuwać się konstrukcja teleskopowa. W przypadku masztów dwustopniowych z wolnym skokiem podnoszony ładunek porusza się wraz z karetką w obrębie ramy wewnętrznej. Dopiero po osiągnięciu wysokości maksymalnej wysuwana jest rama wewnętrzna. Oznacza to, że przy pracy z mniejszą wysokością roboczą wózek może wjechać do przestrzeni ograniczonej wysokości, np. na naczepę samochodu ciężarowego.
Maszt Triplex (trzystopniowy)
Maszt triplex jest skonstruowany podobnie do masztu duplex, jednak zamiast jednej ramy zewnętrznej i wewnętrznej, maszt triplex posiada jedną ramę zewnętrzną i dwie wewnętrzne. Jest to najbardziej wydajny i zaawansowany rodzaj masztu. Trzyczęściowa konstrukcja pozwala na złożenie masztu do kompaktowych rozmiarów. Ten rodzaj masztu składa się z trzech sekcji teleskopowych - ramy zewnętrznej, ramy wewnętrznej oraz dodatkowej ramy, co pozwala na znaczące zwiększenie maksymalnej wysokości podnoszenia. Maszt typu triplex jest używany w operacjach związanych z koniecznością unoszenia ładunków na duże wysokości, nadaje się więc do pracy np. w magazynach wysokiego składowania. Umożliwiają to aż dwie ramy wewnętrzne. Z drugiej jednak strony istotną zaletą wózków z masztem typu triplex jest niewielka wysokość po całkowitym złożeniu masztu - dzięki jego teleskopowej konstrukcji.
Maszt triplex to najbardziej zaawansowana konstrukcja stosowana w magazynach wysokiego składowania. Połączenie wolnego skoku i precyzyjnego sterowania sprawia, że maszt triplex jest dziś standardem w branży logistycznej.
Parametry masztu i układu podnoszenia wózka
Najważniejszym parametrem przy wyborze wózka widłowego, zaraz po rodzaju zasilania i udźwigu, jest rodzaj masztu i jego wysokość. Podstawową zmienną odróżniającą od siebie maszty wózków widłowych jest ich całkowita wysokość i zasięg wzwyż, na jakim mogą w efekcie obsługiwać ładunki i regały magazynowe. Ten parametr jest wprost związany z wagą masztu wózka widłowego. Zależeć będzie ona także od takich czynników jak: grubość materiału, z którego wykonano maszt czy liczba składających się na niego sekcji.
Inne ważne parametry to:
- Maksymalna wysokość podnoszenia: Maksymalna wysokość podnoszenia warunkuje, na jaką wysokość można podnieść ładunek. W niektórych akumulatorowych wózkach podnośnikowych wynosi ona do 6 metrów, natomiast wózki typu reach truck mogą podnieść ładunek nawet na wysokość 12 metrów.
- Wolny skok: Większość nowych masztów posiada wolny skok. Jest to mechanizm pozwalający na unoszenie ładunku bez wysuwania masztu. Tak zwany „wolny skok” oznacza maksymalną wysokość, na którą można podnieść widły bez zwiększania wysokości zabudowy masztu. To bardzo przydatna opcja, jeśli urządzenie ma pracować również w przestrzeni o ograniczonej wysokości (na przykład przy załadunku ciężarówek).
- Wysokość zabudowy masztu (złożona): Minimalna wysokość masztu to parametr, który warto wziąć pod uwagę, jeśli wózek ma pracować lub przemieszczać się w miejscach z niskim stropem. Przed zakupem wózka należy również sprawdzić wysokość masztu w stanie złożonym.
- Udźwig nominalny: Udźwig nominalny w wózku widłowym, wskazuje masę ładunku jaka może zostać uniesiona do wysokości transportowej.
- Udźwig zredukowany: Udźwig zredukowany to wartość wyrażona w kilogramach, na jaką maszt może unieść powyżej wysokości ustalonej dla udźwigu nominalnego, przy określonym umieszczeniu środka ciężkości.
Jak dobrać maszt do wózka widłowego i jakie parametry są decydujące?
Dobierając maszt do wózka widłowego, należy uwzględnić kilka czynników: maksymalną wysokość podnoszenia, wysokość złożoną, udźwig oraz przeznaczenie. Budowa masztu wózka widłowego to jedno z najważniejszych kryteriów, według którego dobiera się urządzenia. Przed podjęciem decyzji trzeba uwzględnić przede wszystkim, jaka jest wysokość pomieszczenia, po którym będzie poruszał się pojazd oraz na jaką wysokość będą podnoszone ładunki.
W magazynach o ograniczonej przestrzeni priorytetem jest, by maszt był możliwie niski w pozycji spoczynkowej, ale jednocześnie zapewniał duży zasięg. Ważne są także kąty pochyłu - im większy, tym łatwiej o precyzyjne umieszczenie palety na regale. Oprócz tego warto zwrócić uwagę na widoczność operatora - konstrukcja masztu nie powinna ograniczać pola widzenia. Budowa masztu wózka widłowego wpływa też na jego masę i stabilność - lekkie maszty aluminiowe sprawdzają się w wózkach elektrycznych, podczas gdy stalowe stosuje się w maszynach spalinowych. Dobrze dobrany maszt poprawia wydajność, redukuje ryzyko uszkodzeń i zwiększa bezpieczeństwo całego systemu składowania.
Wybór masztu duplex czy triplex powinien wynikać z charakteru pracy i ograniczeń przestrzennych. Jeśli magazyn wyposażony jest w niskie regały lub przestrzeń z ograniczoną wysokością sufitu, bardziej praktyczny będzie maszt duplex z wolnym skokiem - pozwoli na efektywne manewrowanie bez unoszenia całej konstrukcji. W halach wysokiego składowania lub przy pracy z ciężkimi paletami, lepiej sprawdzi się maszt do wózka widłowego triplex, który oferuje większy zasięg i płynność ruchu.
W przypadku wózków systemowych VNA możliwe jest osiągnięcie wysokości podnoszenia przekraczającej 18 metrów. Dla czołowego wózka elektrycznego z przeciwwagą serii STIL RX 20-16 dla poszczególnych dostępnych dla tego modelu typów masztów wysokość podnoszenia wynosi:
- dla masztów typu Tele - od 2680 do 5380 mm
- dla masztów typu HiLo - od 2680 do 3960 mm
- dla masztów typu Triplex - od 4170 do 7870 mm
Eksploatacja i konserwacja masztu
Regularnie użytkowany maszt ulega stopniowemu zużyciu. Aby maszt nie uległ trwałemu uszkodzeniu, należy kontrolować jego stan techniczny. Każdy maszt wózka widłowego wymaga regularnych przeglądów i konserwacji. W codziennej eksploatacji operator powinien zwracać uwagę na stan łańcuchów, prowadnic i rolek. Nieprawidłowy naciąg łańcucha może prowadzić do nierównomiernego unoszenia wideł, a w efekcie - do przechyłu ładunku. Równie istotna jest kontrola układu hydraulicznego - wycieki lub zanieczyszczenia oleju mogą spowodować awarię siłowników. Smarowanie i czyszczenie prowadnic to podstawowa czynność serwisowa, która przedłuża żywotność masztu. W przypadku pracy w trudnych warunkach, np. na zewnątrz, warto zabezpieczyć elementy przed korozją. Regularna kontrola śrub mocujących i luzów konstrukcyjnych zapobiega pęknięciom i odkształceniom. Dobrze utrzymany maszt w wózku widłowym to gwarancja bezpieczeństwa operatora i niezawodności całej maszyny. Przeglądy okresowe zaleca się wykonywać co 500-1000 godzin pracy w zależności od intensywności użytkowania.
Podstawowym testem weryfikującym sprawność masztu i elementów hydraulicznych, jest podniesienie na widłach ładunku o masie równej deklarowanemu udźwigowi nominalnemu, na wysokość 20 - 30 cm, a następnie opuszczeniu go.
Typowe usterki i problemy z masztami
Maszt wózka widłowego jest narażony na różne usterki, które mogą wpłynąć na efektywność pracy oraz bezpieczeństwo. Oto najczęstsze problemy:
- Uszkodzenia siłowników: Boczny lub główny siłownik może ulec awarii w wyniku zużycia lub niewłaściwego użytkowania. Regularne przeglądy oraz smarowanie pomogą w zapobieganiu tym problemom.
- Problemy z łańcuchem: W masztach, które posiadają system oparty na łańcuchu, może dojść do jego zużycia lub zerwania, co uniemożliwi prawidłowe podnoszenie lub opuszczanie wideł.
- Zatkanie hydrauliki: Maszt wykorzystuje układ hydrauliczny wózka widłowego, który może ulec awarii w wyniku niskiej jakości płynów hydraulicznych lub zanieczyszczeń. Regularna wymiana płynów i filtrów hydraulicznych to klucz do długowieczności systemu.
- Odkształcenia i wgniecenia konstrukcji: Problemy te mogą być spowodowane długotrwałą eksploatacją (normalne zużycie przy prawidłowym korzystaniu z masztu) lub nieprawidłowym użytkowaniem urządzenia, zazwyczaj regularnym przeciążaniem.
Właściwe użytkowanie wózka z masztem
Podczas pracy z wózkiem wyposażonym w maszt należy zadbać o właściwe użytkowanie tego elementu. Przede wszystkim powinno się unikać przechylania masztu w momencie, gdy ładunek jest podniesiony (jest to tym bardziej szkodliwe, im cięższy jest załadowany towar). Warto też pamiętać o regularnym smarowaniu ruchomych elementów oraz częstym kontrolowaniu stanu technicznego masztu. Dzięki takiemu postępowaniu żywotność masztu będzie długa, a ewentualne usterki i naprawy zostaną ograniczone do minimum.
Innowacyjne rozwiązania w masztach Crown i STILL Polska
Marka wózków widłowych Crown dokłada wszelkich starań, by ich sprzęt stał na najwyższym poziomie jakości i wydajności. Maszt znacząco wpływa na czas wykonywania operacji logistycznych, dlatego maszty instalowane w wózkach Crown są jednymi z najszybszych na świecie. Marka Crown wyznacza nowe standardy na rynku wózków widłowych. Maszt MonoLift został stworzony specjalnie do bezpiecznego transportu ciężkich ładunków. Jego konstrukcja pozostaje stabilna pod dużym ciężarem, a także podczas wykonywania zakrętów. W przeciwieństwie do standardowych rozwiązań, mechanizm zawarty w maszcie MonoLift nie wymaga stosowania belek stabilizujących. Wózek ESR1000 z masztem w technologii Xpress Lower w 2020 roku wygrał nagrodę IFOY. Mechanizm masztu umożliwia opuszczanie wideł z maksymalną prędkością 110cm/s. 12 - metrowy maszt z ładunkiem ważącym tonę osiągnął maksymalną prędkość opuszczania 84cm/s.
Szeroka oferta firmy STILL Polska daje możliwość dostosowania parametrów masztów do indywidualnych potrzeb klientów, co pozwala na optymalizację pracy wózków widłowych i zwiększenie efektywności ich pracy. W zależności od serii, pojazdy można wyposażyć w maszty Tele, HiLo lub Triplex, osiągając w przypadku wózków systemowych VNA wysokość podnoszenia przekraczającą 18 metrów. Maszty do wózków widłowych STILL bez wyjątku zostały wykonane z wysokiej jakości materiałów, co gwarantuje ich niezawodność i długą żywotność.
