Wózki Widłowe: Kompleksowy Przewodnik po Rodzajach, Budowie i Zastosowaniu

Wózki widłowe, znane również jako wózki podnośnikowe lub wózki jezdniowe podnośnikowe, są specjalistycznymi pojazdami kołowymi o napędzie silnikowym. Są wykorzystywane w wielu branżach do transportu i składowania towarów, stanowiąc podstawowe wyposażenie licznych firm. Dzięki nim możliwe jest odciążenie pracowników i szybkie transportowanie ładunków o różnych gabarytach i konstrukcjach na terenie magazynu, hali produkcyjnej, obiektu handlowego czy placu budowy.

Mianem wózka jezdniowego określa się pojazd kołowy o ruchu przerywanym i ograniczonym zasięgu, który przystosowany jest do podnoszenia, uniesienia, pchania, ciągnięcia, spiętrzania lub układania w stosy dowolnego rodzaju ładunku. Wózki widłowe zaliczane są do wózków jezdniowych podnośnikowych, które podlegają dozorowi technicznemu Urzędu Dozoru Technicznego (UDT). Ze względu na ogromną funkcjonalność, spotyka się wiele typów takich maszyn, a ich odpowiedni dobór do czynności, które będą wykonywać, jest kluczowy.

Rodzaje Wózków Widłowych: Klasyfikacje

Wózki widłowe można klasyfikować na wiele sposobów, w zależności od ich cech i przeznaczenia. Główne podziały obejmują rodzaj napędu, konstrukcję, zastosowanie, sposób obsługi oraz liczbę kół.

Podział ze względu na rodzaj napędu

Rodzaje wózków widłowych można rozpatrywać pod kątem napędu, jaki w nich zastosowano. Zdecydowanie najważniejszą kwestią w tym przypadku jest generowanie spalin, co wpływa na warunki i miejsca bezpiecznego oraz efektywnego stosowania. Wózki widłowe dzielimy na spalinowe, elektryczne i hybrydowe.

• Wózki widłowe spalinowe (Diesel)

  Ten typ wózków widłowych to pojazdy, w przypadku których poziom zanieczyszczeń jest największy. Napędzane są silnikami spalinowymi (diesel), przez co emitują spaliny. Są przeznaczone głównie do pracy na zewnątrz, np. na placach budowy, w miejscach przeładunkowych oraz na rozmaitych, otwartych składowiskach.

• Wózki widłowe spalinowe (Gazowe)

  Do widłaków spalinowych zalicza się również sprzęty zasilane LPG (skroplonym gazem płynnym) bądź CNG (gazem ziemnym). Są one wydajne i ekonomiczne. W przypadku wózków gazowych spaliny są znacznie „czystsze”, przez co mniej szkodliwe niż w przypadku Diesla. Z tego powodu wózki gazowe mogą być używane nie tylko na zewnątrz, ale - pod pewnymi warunkami - także w pomieszczeniach. Wnętrze musi być bardzo dobrze wentylowane, tak aby dochodziło w nim do ciągłej wymiany powietrza. Istotna jest też stała kontrola użytkowanych butli z gazem. Jeśli zastosuje się specjalne filtry oraz odpowiedni system wentylacji, można je bezpiecznie eksploatować w zamkniętych przestrzeniach.

• Wózki widłowe elektryczne (Akumulatorowe)

  Alternatywą są akumulatorowe wózki widłowe, które pobierają energię z baterii. Zasilane są bateriami kwasowo-ołowiowymi bądź litowo-jonowymi. Nie generują żadnych szkodliwych spalin i są cichsze, co czyni je idealnymi do pracy w zamkniętych pomieszczeniach. Stanowią bardziej ekologiczny wybór i można ich używać w każdej hali. Gdy używamy akumulatorów kwasowo-ołowiowych, odpowiednio wentylowane muszą być tzw. akumulatorownie, czyli miejsca, w których ładujemy baterie trakcyjne. Takiej konieczności nie ma w przypadku akumulatorów li-ion, których ładowanie nie wymaga tak specjalnych warunków. Wózki akumulatorowe pracują niezwykle cicho, co wpływa na komfort operatora. Elektryczne wózki widłowe są najbardziej popularne ze względu na ich wykorzystanie na otwartej przestrzeni oraz w pomieszczeniach zamkniętych.

• Wózki widłowe hybrydowe

  To połączenie cech wózków spalinowych i elektrycznych, oferujące elastyczność w zastosowaniu i potencjalnie mniejszą emisję.

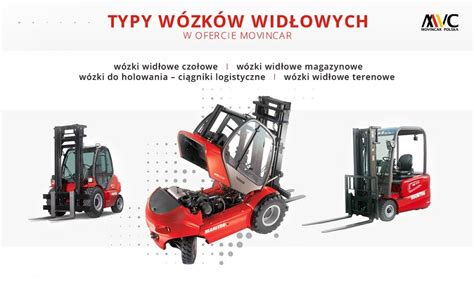

Podział ze względu na konstrukcję i przeznaczenie

Wózki widłowe można klasyfikować również ze względu na konstrukcję, zastosowanie, sposób obsługi (z operatorem siedzącym lub prowadzone ręcznie) oraz liczbę kół (np. 3-kołowe i 4-kołowe).

• Wózki widłowe czołowe

  Są szeroko wykorzystywane zarówno w pomieszczeniach, jak i na zewnątrz, mają uniwersalne przeznaczenie. Charakteryzują się zamieszczonymi z przodu widłami, które umożliwiają podnoszenie i przewożenie palet.

• Wózki widłowe boczne

  Są to specjalistyczne wózki, które mają widły umieszczone z boku. Sprawdzają się podczas przewożenia towarów długich i określanych jako niewygodne do transportu. Często nazywane są wózkami bocznego załadunku. Podnośnik montowany jest z boku wózka, co zapewnia stabilność i gwarantuje rozłożenie przeciwwagi. Odpowiednie do stosowania w mniejszych pomieszczeniach, gdzie nie ma dużych możliwości manewru.

• Wózki widłowe wysokiego składowania (Reach-truck)

  Są to specjalistyczne wózki wykorzystywane do pracy w magazynach z wysokimi regałami. Mają dłuższe maszty, pozwalające składować materiały na wyższych wysokościach. Wózki wysokiego składowania pozwalają na szeroki zakres manewrowania pojazdem i posiadają maszt wysuwany do przodu. Ten rodzaj wózka widłowego charakteryzuje się położeniem kabiny operatora, które wymusza na nim siedzenie bokiem do kierunku jazdy.

• Wózki widłowe systemowe

  Innym typem wózków pracujących także w wysokich regałach są wózki systemowe, które posiadają nowoczesne parametry. Mogą pracować na sporych wysokościach - nawet kilkunastu metrów. Podział wózków widłowych systemowych można przeprowadzić m.in. ze względu na umiejscowienie kabiny operatora - na dole (man down) lub na górze (man up).

• Wózki widłowe wielokierunkowe i skrętne

  Wśród wózków systemowych można wyróżnić wózki widłowe wielokierunkowe, np. trójstronne (głowica wideł obraca się wokół własnej osi i może kompletować towar z każdej strony, w tym z przodu korytarza, a także składować palety na podłodze) oraz wózki widłowe dwustronne (widły są teleskopowe i montowane są na tzw. wózku podnoszącym, dają operatorowi mniejsze możliwości manewrowania, ale za to wózek może pracować w jeszcze węższym korytarzu). Wózki widłowe skrętne oraz wielokierunkowe wykorzystywane są w krętych i ciasnych korytarzach i pomieszczeniach. Ich kierowanie jest łatwe, gdyż posiadają kółka przednie i tylne, które ustawiają się w niezależnych kierunkach.

• Wózki widłowe unoszące

  Ich charakterystyczną cechą jest dyszel obsługiwany przez operatora, umożliwiający podnoszenie palet na wysokość dochodzącą do kilkudziesięciu centymetrów. Pozwalają one na pobieranie ładunków z posadzki i ich przewożenie między różnymi miejscami. Modele te świetnie sprawdzają się do „obsługi” ciężkich ładunków, z którymi nie radzą sobie standardowe urządzenia ręczne. Wózek unoszący to rodzaj wózka używany przeważnie do przemieszczania towarów z punktu A do punktu B lub składowania na przykład na posadzce.

• Wózki widłowe podnośnikowe (Masztowe / Teleskopowe)

  Jeśli coś ma zostać umieszczone w regałach, używa się w tym celu zwykle wózków podnośnikowych (zwanych też masztowymi). Wyróżniają się głównie dalekim zasięgiem w przód i w górę. Wózek jezdniowy podnośnikowy musi być odpowiednio dobrany do zadań pod względem konkretnych parametrów technicznych (maksymalny udźwig wózka i wysokość podnoszenia). Wózki podnośnikowe sprawdzą się przy niskich i średnich regałach, do wysokich zaś dedykowane są już inne typy urządzeń. Zalicza się je do grupy wózków elektrycznych prowadzonych, służą do pionowego albo poziomego transportu ładunków, pozwalając na ich składowanie na różnych wysokościach, w graniach określonych ich konstrukcją.

• Wózki widłowe do kompletacji pionowej i poziomej

  Są przeznaczone do procesu przygotowywania zamówień, a także zbierania i łączenia poszczególnych towarów. Wózki tego typu występują w wielu wersjach, zróżnicowanych między innymi pod względem wysokości podnoszenia.

• Wózki widłowe terenowe

  Są przeznaczone do pracy na nierównym terenie, często używane na placach budowy. Wykorzystywane są najczęściej podczas budowy lub w miejscach, gdzie konieczne jest przewiezienie materiałów do trudno dostępnych miejsc.

• Wózki widłowe kontenerowe (Bramowe)

  Ich rama ma kształt bramy i obejmuje transportowany towar. Za ich pomocą można sprawnie unosić i przewozić kontenery, w związku z czym są stosowane w firmach logistycznych oraz w portach lotniczych i morskich. Wózki kontenerowe posiadają dużą ładowność i najczęściej wykorzystywane są w stoczniach i portach przeładunkowych.

• Wózki widłowe przeciwwybuchowe (Antywybuchowe)

  Są stworzone do transportu niebezpiecznych materiałów. Wózki antywybuchowe wyposażone są w specjalne zabezpieczenia, co znacząco redukuje ryzyko powstania wybuchu.

• Wózki platformowe (Naładowne)

  Posiadają platformę do przewożenia ładunków. Są to pojazdy, na które ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych niezwiązanych z samym wózkiem.

• Wózki widłowe ciągnikowe i pchające

  Są przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych.

• Wózki widłowe ręczne

  To najprostsze wózki, obsługiwane manualnie, choć spotyka się też ręczne z napędem elektrycznym, które ułatwiają przemieszczanie ciężkich ładunków.

• Wózki widłowe z operatorem unoszonym z ładunkiem

  W tych widłakach operator jest podnoszony wraz z ładunkiem, co pozwala na wyjątkową precyzję, zwłaszcza podczas pracy w magazynie z wysokimi regałami. Dzięki temu operator może dokładnie widzieć sposób układania ładunku.

Budowa Wózka Widłowego: Kluczowe Elementy

Aby zapewnić bezpieczeństwo i sprawność pracy, warto przyjrzeć się dokładniej, jak są zbudowane te maszyny i jak właściwie funkcjonują. Choć ich konstrukcja może się różnić w zależności od modelu i zastosowania, pewne elementy są obecne w każdym wózku widłowym.

Główne części wózka widłowego

Główne części każdego wózka to: rama, maszt, widełki, silnik, koła, układ hydrauliczny oraz kabina operatora. Każdy wózek widłowy jest wyposażony w kilka podstawowych układów jezdniowych, które są odpowiedzialne za wykonywane przez niego funkcje, czyli przewożenie, podnoszenie i opuszczanie ładunków. Z punktu widzenia zadań, które ma do wykonania wózek widłowy, najważniejszy jest dla niego sprawny układ podnoszenia.

• Rama

  Stanowi podstawę konstrukcji wózka, zapewniając jego stabilność i wytrzymałość.

• Maszt

  Układ podnoszenia wyposażony w maszt, który może mieć nawet kilkanaście metrów. Maszt pozwala na podnoszenie towarów na kilka metrów w górę bez ryzyka utraty stabilności i przewrócenia się wózka.

• Widły (Widełki)

  Są zamocowane do masztu za pomocą specjalnych zacisków i to właśnie one są odpowiedzialne za podnoszenie i przenoszenie ładunków.

• Silnik

  Jest zdecydowanie jednym z kluczowych elementów. Wyróżniamy trzy główne rodzaje silników: spalinowe (benzynowe, olej napędowy), elektryczne oraz hybrydowe. Silniki spalinowe zapewniają większą wydajność i siłę, przez co mogą przenosić większe ładunki.

• Koła

  Wózki widłowe wyposażone są w różnego rodzaju koła - pełne, pneumatyczne lub bieżnikowane, dobierane w zależności od terenu pracy.

• Układ hydrauliczny

  To właśnie dzięki hydraulice maszt i widełki są w stanie unosić się w górę i opadać w dół. W wózkach widłowych znajduje się wiele elementów zabezpieczenia układu hydraulicznego, takich jak zawór bezpieczeństwa czy też zawory dławiące na cylindrach.

• Kabina operatora

  Jest przeznaczona do operowania pojazdem. W kabinie kierowcy znajdują się wszystkie niezbędne elementy do obsługi wózka widłowego, takie jak kierownica, dźwignie oraz pedały umożliwiające sterowanie całym pojazdem. To ważne miejsce, gdyż pracownik z ogromną uwagą musi sterować maszyną i utrzymywać odpowiednią ostrożność.

• Płyta czołowa (Karetka)

  To czołowa płyta pojazdu zamontowana do masztu, do której przymocowane są widły.

• Rama bezpieczeństwa

  Element chroniący operatora w przypadku przewrócenia się wózka lub spadających ładunków.

• Układ sterowania

  Wyróżnia się zamieszczoną przy kierownicy i pedałach dźwignią, która pozwala na precyzyjne sterowanie.

Obowiązkowe wyposażenie i parametry

Wózek widłowy posiada wiele układów, a w każdym z nich istnieją specyficzne zabezpieczenia, które należy rozpoznawać. Od nich w dużej mierze zależy jakość pracy, a także bezpieczeństwo operatora. Do obowiązkowego wyposażenia wózka widłowego zalicza się tabliczkę znamionową z parametrami, a także diagram udźwigu, który informuje o maksymalnej dopuszczalnej masie ładunku.

Zasady Bezpiecznej Obsługi Wózka Widłowego

Praca z wózkami widłowymi wymaga odpowiedniej wiedzy i umiejętności, aby zapewnić bezpieczeństwo operatora i otoczenia. Każdy operator powinien znać i stosować się do obowiązujących przepisów dotyczących pracy z wózkami widłowymi, używać odpowiedniego sprzętu ochronnego i dbać o stan techniczny maszyny.

Przygotowanie do pracy

Do obsługi wózków widłowych powinni przystępować tylko przeszkoleni operatorzy. Przed przystąpieniem do obsługi urządzenia należy zapoznać się z jego instrukcją oraz z najważniejszymi informacjami, takimi jak np. wykres udźwigu pojazdu. Przed rozpoczęciem pracy należy dokładnie obejrzeć urządzenie w celu wykrycia ewentualnych usterek. Należy upewnić się co do prawidłowego stanu technicznego wózka, który ma zostać poddany eksploatacji. Chodzi tu przede wszystkim o oględziny, czy wózek widłowy nie posiada żadnych uszkodzeń mechanicznych lub wycieków, które mogłyby stanowić zagrożenie. Istotne jest również sprawdzenie poziomu płynu hamulcowego, oświetlenia itp. Warto upewnić się również, że po uruchomieniu silnika maszyna pracuje prawidłowo - równo i miarowo. W przypadku wózków widłowych spalinowych należy także zaobserwować, czy w trakcie jazdy spaliny nie zmieniają nietypowo barwy oraz czy wszystkie elementy układu pracują poprawnie.

Jazda wózkiem widłowym

Podstawowe zasady obsługi wózka widłowego można podzielić na te dotyczące jazdy oraz te odnoszące się do unoszenia ładunków.

• Obsługa wózka widłowego i jazda nim powinna odbywać się po wyznaczonych drogach transportowych z uwzględnieniem ewentualnego ruchu pieszych, ograniczeń prędkości oraz zachowaniem zasad bezpieczeństwa.
• Nie powinno się zatrzymywać wózków widłowych na wzniesieniach.
• W przypadku wzniesień wózek widłowy zawsze powinien wjeżdżać na nie przodem.
• Podczas jazdy wózkiem widłowym widły powinny być zawsze opuszczone.
• Aby zapewnić bezpieczeństwo i sprawność pracy, należy unikać gwałtownych ruchów, przyspieszeń czy hamowań, które mogą prowadzić do utraty kontroli nad wózkiem czy przewrócenia ładunku.

Unoszenie ładunków

Wózki podnośnikowe przeznaczone są do unoszenia ładunków, pobierania ich z regałów czy ciężarówek i składowania w wyznaczonych miejscach, a także późniejszego pobrania i kompletacji palet. W tym przypadku należy pamiętać, iż bezpieczna obsługa wózka widłowego zakłada, że:

• Zabronione jest unoszenie na widłach pracowników.
• W trakcie podnoszenia ładunków wózek nie może być w ruchu.
• Waga ładunków względem wysokości podnoszenia powinna być ustalona na podstawie wykresu udźwigu wózka widłowego.

Zakończenie pracy i awaryjne procedury

Należy pamiętać także o zapewnieniu bezpieczeństwa maszynom po zakończeniu pracy. Mowa tu m.in. o sprawdzeniu stanu wózka widłowego po skończonej obsłudze, a także zaparkowaniu pojazdu w bezpiecznym, wyznaczonym do tego miejscu, które powinno być suche i chłodne. Hamulec ręczny powinien być zaciągnięty, a widły opuszczone.

Ewakuacja i awaryjne opuszczanie wózka systemowego: Każdy operator wózków systemowych (operator unoszony wraz z ładunkiem) powinien przejść przez profesjonalne szkolenie, które pozwoli mu zapewnić sobie bezpieczeństwo w przypadku sytuacji zagrażającej życiu lub zdrowiu. Wózki systemowe są wyposażone w urządzenie awaryjnego opuszczania. Operatorzy powinni jednak przejść szkolenie, by dowiedzieć się, w jaki sposób należy korzystać z tego typu urządzenia. Opuszczanie wózka odbywa się za pomocą uprzęży ewakuacyjnej i linki.

Obowiązki Operatora i Wymagane Uprawnienia

Od operatorów wózków widłowych wymaga się nie tylko umiejętności transportowania i unoszenia palet, ale również szybkiej oceny sytuacji, odpowiedzialności oraz znajomości zasad obsługi pojazdów. W tym zawodzie niezbędna jest także odpowiedzialność i umiejętność przewidywania, która pozwala odpowiednio zaplanować obsługę ładunków.

Obowiązki operatora

Obowiązkiem operatora jest używać wózka widłowego zgodnie z jego przeznaczeniem oraz instrukcją obsługi. Pracownik przystępujący do obsługi wózka widłowego nie może być pod wpływem alkoholu ani substancji psychoaktywnych. Po zakończeniu pracy obowiązkiem operatora jest bezpieczne zaparkowanie urządzenia oraz sporządzenie notatek i uwag odnośnie obsługi wózka widłowego.

Sprzęt ochronny operatora

Operator powinien zawsze używać odpowiedniego sprzętu ochronnego. Posługując się wózkiem widłowym operator powinien mieć zapięte pasy bezpieczeństwa, posiadać kask oraz odpowiednią odzież roboczą.

Wymagane kwalifikacje i szkolenia

Każda osoba podejmująca się obsługi wózka widłowego musi:

• posiadać aktualne uprawnienia na wózki jezdniowe podnośnikowe;
• przejść psychotesty;
• uzyskać zaświadczenie lekarskie o braku przeciwwskazań do pracy na widlakach.

By móc użytkować wózki widłowe należy ukończyć szkolenie zawodowe na operatora wózków widłowych i zdać egzamin państwowy przed komisją powołaną przez UDT. Na specjalistycznym kursie na operatora wózków kandydat uczy się wszystkiego od podstaw. Kursy dzielą się na część teoretyczną - przygotowującą m.in. z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji - oraz część praktyczną, czyli ćwiczeń z obsługi wózka. Po takim szkoleniu kandydat na operatora zdaje egzamin państwowy przed komisją egzaminacyjną powołaną przez Urząd Dozoru Technicznego. Najlepszą metodą, by poznać tajniki obsługi wózka widłowego, jest uczęszczanie na kurs na widlaki. W niektórych szkołach średnich spotkać też można specjalne symulatory widlaków służące do nauki obsługi.

Rodzaje i ważność uprawnień UDT

Obecnie osoby uprawnione do obsługi oraz prowadzenia wózków jezdniowych unoszących muszą posiadać zaświadczenie kwalifikacyjne wydane przez UDT. Uzyskane kwalifikacje UDT na wózki widłowe ważne są 10 lub 5 lat, w zależności od rodzaju (na operatora lub konserwatora). Uprawnienia dzielą się zatem następująco:

• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem - ważność: 10 lat.
• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia) - ważność: 5 lat.

Przedłużenie uprawnień na widlaki jest bezpłatne, jednak stosowny wniosek należy złożyć do lokalnego oddziału UDT najpóźniej na miesiąc przed wygaśnięciem aktualnego zezwolenia. W przypadku braku aktualnych uprawnień, osoba podejmująca się obsługi wózka widłowego, a także firma, mogą w przypadku kontroli otrzymać karę finansową za niestosowanie się do przepisów.

Zastosowanie i Serwis Wózków Widłowych

Szerokie spektrum zastosowań

Wózki widłowe wykorzystywane są głównie podczas pracy na magazynie oraz podczas transportu większych materiałów. Zatem wózki widłowe mają szersze zastosowanie niż tylko w centrach logistycznych, fabrykach, zakładach produkcyjnych czy na magazynach sklepowych. Obecnie maszyny te wspierają również pracę m.in. w hydraulice, rolnictwie, przemyśle spożywczym, sądownictwie, a nawet na lotnisku. W zakładach produkcyjnych czy transportowych oraz w sklepach wielkopowierzchniowych mogą być używane różne rodzaje wózków widłowych.

Zróżnicowane zapotrzebowanie produkcyjne w poszczególnych zakładach sprawia, że wózki jezdniowe mogą być wykorzystywane również podczas bardziej zaawansowanych prac transportowych. W związku z tym, często wyposaża się je w dodatkowy osprzęt roboczy przystosowany do konkretnej czynności, taki jak: chwytaki, przesuw boczny, uchwyty czy obrotnica. Wózki używane są podczas rozładunków w magazynach, fabrykach i portach.

Rejestracja i serwis

Wszystkie rodzaje wózków muszą być zarejestrowane w UDT i przechodzić regularne przeglądy techniczne. Należy regularnie sprawdzać stan techniczny wózka widłowego. Serwisem może zająć się zewnętrzny podmiot, np. OMV Polska. Wózki widłowe podlegają dozorowi technicznemu Urzędu Dozoru Technicznego (UDT) i powinny spełniać normy bezpieczeństwa oraz przepisy UDT.
