Mechaniczny Regulator Siły Hamowania w Ciągnikach Siodłowych i Przyczepach

Korektor siły hamowania to element, który odpowiada za odpowiednie rozdzielenie siły hamowania pojazdu pomiędzy osiami. Mimo że w nowoczesnych samochodach osobowych nie stosuje się już tego rozwiązania, wciąż można je spotkać w wielu starszych modelach oraz w pojazdach użytkowych, takich jak ciągniki siodłowe, naczepy i maszyny rolnicze poruszające się po drogach.

Zasada Działania Korektora Siły Hamowania

W zdecydowanej większości samochodów silnik znajduje się z przodu, co sprawia, że rozkład masy auta jest nierównomierny i jej większa część znajduje się właśnie w przedniej części pojazdu. Skupiony w rejonie przedniej osi ciężar sprawia, że w trakcie hamowania obciążony przód samochodu „nurkuje”, przez co tylna oś auta zostaje bardzo nagle odciążona.

Z tego powodu podczas hamowania to na przednie koła pojazdu musi trafiać większa część siły hamującej generowanej przez układ hamulcowy. Jeżeli siła na przedniej i tylnej osi byłaby taka sama, to w trakcie hamowania tylne koła ulegałyby zablokowaniu. Równocześnie taka sama część siły, która trafiałaby do kół przednich, byłaby niewystarczająca do ich efektywnego wyhamowania.

W nowoczesnych samochodach osobowych za odpowiednie rozdzielenie siły hamującej pomiędzy przodem a tyłem samochodu odpowiedzialny jest system ABS (Anti-lock Braking System), który za pomocą sterownika reguluje ciśnienie w układzie hamulcowym dla każdego koła osobno. W starszych konstrukcjach funkcję tę pełnił regulator siły hamowania, znany również jako korektor siły hamowania.

Korektor siły hamowania to urządzenie, którego zadaniem jest odpowiednie rozdzielenie siły hamującej pomiędzy przednimi a tylnymi kołami pojazdu. W korektor siły hamowania wyposażone były wszystkie samochody, zanim standardem stało się wykorzystywanie ABS wspomaganego systemem EBD (Electronic Brakeforce Distribution), który odpowiada za odpowiednie rozdzielenie siły hamowania pomiędzy wszystkimi kołami samochodu. Można też spotkać samochody, które wyposażone są jednocześnie w korektor hamowania oraz system ABS. Są to modele, które wyposażone były w pierwszą generację ABS bez wspomnianego wcześniej systemu EBD. Korektor montowany jest z tyłu samochodu, a dokładnie jak najbliżej jego tylnej osi.

Jeżeli w bagażniku auta umieścisz jakiś ciężki ładunek, który znacznie dociąży oś, to korektor samoczynnie zwiększy siłę hamowania tylnych kół, co pozwoli na szybsze zatrzymanie pojazdu. Jest on również bardzo ważny w odwrotnej sytuacji, czyli wtedy, gdy tylne koła nie są mocno obciążone. Regulator redukuje wtedy siłę hamowania, zmniejszając w ten sposób ryzyko zablokowania tylnej osi w trakcie nagłego hamowania, co mogłoby doprowadzić do niekontrolowanego obrotu pojazdu i stworzyć duże zagrożenie na drodze.

Typy Korektorów Siły Hamowania

Wyróżniamy trzy typy korektorów siły hamowania:

• Korektory sterowane ciśnieniem: Analizują nagły wzrost ciśnienia płynu w przewodach hamulcowych i regulują je w taki sposób, by na obie osie pojazdu kierowana była odpowiednia siła hamująca. Mogą one zapobiegać nadmiernemu wzrostowi ciśnienia w niektórych przewodach hamulcowych bądź w sposób ciągły zmieniać stosunek ciśnień w przewodach przedniej i tylnej osi.
• Korektory sterowane opóźnieniem (bezwładnościowe): Sterują rozdziałem siły hamowania na podstawie jego intensywności. Jeżeli koła na tylnej osi zaczynają tracić przyczepność i się blokować, korektor zmniejsza siłę ich hamowania. W tym przypadku zmiana ciśnienia w przewodach hamulcowych zarówno osi przedniej, jak i tylnej następuje w sposób ciągły i sterowana jest intensywnością hamowania.
• Korektory uwzględniające statyczne obciążenie: Uwzględniają statyczne obciążenie na osiach samochodu i to na ich podstawie dobierają odpowiednią siłę hamowania.

Najprostsze korektory siły hamowania to zwykłe zawory ograniczające ciśnienie. Mocowane są one bezpośrednio na przewodach za pompą hamulcową, a ich zadaniem jest ograniczenie ciśnienia płynu hamulcowego trafiającego do tylnych kół. Nie uwzględniają one statycznego obciążenia tylnej osi. Przy odpowiednio dużym ciśnieniu płyn pokonuje opór sprężyny i powoduje przesunięcie się tłoczka, który ogranicza przepływ płynu. Korektor zazwyczaj jest zbudowany w taki sposób, że ciśnienie na wyjściu osiąga mniej więcej połowę ciśnienia na wejściu.

Znacznie częściej spotyka się bardziej złożony regulator siły hamowania, w którym położenie tłoczka zaworu uzależnione jest od tego, w jak dużym stopniu dociążone są tylne koła samochodu. Jest on wyposażony w cięgna, które są połączone z tylną osią za pomocą sprężynek. Podczas hamowania płyn pod dużym ciśnieniem stara się wypchnąć tłoczek i tym samym podnieść dźwignię. Niedociążana tylna oś nie będzie rozciągać sprężyny, a dźwigienka nie będzie ograniczać ruchu tłoczka, co spowoduje maksymalne ograniczenie ciśnienia przez korektor i hamowanie tylnych kół z niewielką siłą. Im bardziej obciążony jest tył samochodu, tym większa siła działa na dźwignię, która przeciwstawia się ruchowi tłoczka.

Korektor Siły Hamowania w Przyczepach Rolniczych i Ciągnikach Siodłowych

Prawidłowe ustawienie regulatora siły hamowania w przyczepie rolniczej to klucz do bezpieczeństwa i efektywnej pracy w gospodarstwie. Nieprawidłowo wyregulowane hamulce mogą prowadzić do dłuższej drogi hamowania, ślizgania się przyczepy czy nawet jej przewrócenia. W przyczepach rolniczych zamontowane na osiach posiadamy dwa główne typy układów hamulcowych: hydrauliczny i pneumatyczny (powietrzny). Skupimy się na tym drugim.

Automatyczny Regulator Siły Hamowania (ALB)

Automatyczny regulator siły hamowania (ALB - Automatic Load-sensing Brake) to kluczowy element systemu hamulcowego w przyczepach rolniczych i naczepach. Jego główną funkcją jest zapewnienie optymalnej siły hamowania, niezależnie od obciążenia przyczepy, co ma ogromne znaczenie dla bezpieczeństwa i efektywności pracy. ALB działa na zasadzie automatycznego dostosowywania siły hamowania w zależności od obciążenia przyczepy. System ten monitoruje obciążenie przyczepy i odpowiednio reguluje siłę hamowania, aby zapewnić stabilność i bezpieczeństwo.

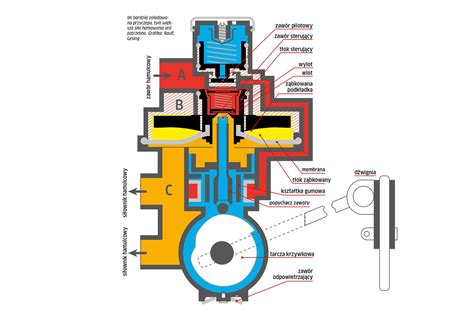

W przypadku automatycznych regulatorów ALB, mechanizm składa się z zaworu, cięgna oraz elementów sprężynujących. Regulator monitoruje odległość między osią a ramą przyczepy - im bardziej przyczepa jest obciążona, tym mniejsza odległość, co skutkuje zwiększeniem ciśnienia w siłownikach hamulcowych. Gdy przyczepa jest pusta, zawór ALB ogranicza ciśnienie, co zmniejsza siłę hamowania i zapobiega blokowaniu kół. Systemy te analizują warunki jazdy, prędkość oraz stopień załadunku, optymalizując ciśnienie w układzie pneumatycznym w czasie rzeczywistym.

Główne elementy systemu to:

• Czujniki obciążenia - mierzą wagę ładunku na przyczepie.
• Moduł sterujący - przetwarza dane z czujników i steruje siłą hamowania.
• Elementy wykonawcze - takie jak zawory i cylindry, które bezpośrednio wpływają na siłę hamowania.

Ważnym elementem schematu działania regulatora jest sprężone powietrze, które napędza cały układ hamulcowy. Powietrze jest dostarczane przez kompresor w ciągniku i magazynowane w zbiorniku przyczepy. Regulator kontroluje przepływ tego powietrza, dostosowując siłę hamowania w zależności od sygnału sterującego z zaworu głównego ciągnika.

Ręczny Korektor Siły Hamowania

W ręcznych regulatorach kierowca sam dokonuje ustawień za pomocą dźwigni lub pokrętła. Przyczepy wyposażone w ten typ regulatora mają zazwyczaj trzy podstawowe pozycje:

• Pusty ładunek - minimalne ciśnienie hamowania.
• Połowiczne obciążenie - średnie ciśnienie hamowania.
• Pełny ładunek - maksymalne ciśnienie hamowania.

Nie każda przyczepa ma ten sam rodzaj regulatora siły hamowania. Kluczowe jest, aby wiedzieć, który system znajduje się w danej przyczepie i do jakiego rodzaju pracy najlepiej się nadaje.

Jeśli nie wiesz, jaki regulator ma Twoja przyczepa, sprawdź tabliczkę znamionową lub instrukcję producenta.

Uszkodzony Korektor Siły Hamowania - Objawy i Diagnostyka

Podejrzewasz, że w swoim samochodzie lub przyczepie masz uszkodzony korektor siły hamowania? Objawy takiej awarii to głównie niestabilne zachowanie tyłu pojazdu podczas hamowania. Kluczem do określenia rodzaju usterki układu hamulcowego oraz metod jej usunięcia jest odpowiednia diagnostyka.

Nieprawidłowe działanie regulatora może prowadzić do kilku problemów, takich jak:

• Zbyt mocne hamowanie pustej przyczepy, powodujące blokowanie kół.
• Niewystarczające hamowanie przy pełnym obciążeniu, co może wydłużyć drogę hamowania i prowadzić do wypadków.
• Zacinanie się dźwigni regulatora, które uniemożliwia prawidłowe dostosowanie ciśnienia.
• Uszkodzenie osi.
• Obniżenie skuteczności hamowania tylnej osi oraz blokowanie się tylnych kół.

Awarii regulatora może również towarzyszyć wyciek płynu hamulcowego. Pamiętaj, że niesprawny korektor siły hamowania nie tylko obniża bezpieczeństwo jazdy pojazdem, ale również może przyspieszać zużycie innych jego elementów, takich jak np. amortyzatory, tarcze hamulcowe i klocki.

Przyczyny Awarii Korektora

W element ten wyposażone są starsze pojazdy, dlatego powodem usterki może być zużycie elementu związane z jego wiekiem. Umiejscowienie korektora blisko tylnej osi sprawia, że jest on również narażony na uszkodzenia mechaniczne.

Metody Diagnostyki Korektorów Siły Hamowania

Do diagnozowania uszkodzeń regulatorów siły hamowania wykorzystuje się trzy metody:

1. Pomiar ciśnień: Mierzy się ciśnienia w obwodzie hamulcowym przednich kół oraz tylnych, wykorzystując do tego manometr podłączony w miejscu zaworów odpowietrzających układ hamulcowy. Następnie porównuje się odczytane wartości z ciśnieniem deklarowanym przez producenta pojazdu.
2. Badanie na stanowisku rolkowym: Polega na pomiarze siły hamowania na kołach obu osi przy ustalonym nacisku na pedał hamulca. W trakcie badania oblicza się stosunek sumy sił hamowania przednich kół do sumy sił dla kół tylnych. Pomiary powinno się przeprowadzić dla różnych wartości obciążenia tylnej osi. W ten sposób można diagnozować jedynie samochody wyposażone w korektory sterowane zmianami ciśnienia lub obciążenia.
3. Próba trakcyjna: Jest to ostatnia metoda, dzięki której można zdiagnozować korektor siły hamowania. Objawy uszkodzenia regulatora sprawdza się w ten sposób jedynie w przypadku, w którym niemożliwe jest wykonanie badania na stanowisku rolkowym.

Prawidłowa ocena i ustawienie siły hamowania przyczepy odbywa się wyłącznie w warunkach serwisowych. Podstawą jest test obciążeniowy, wykonywany dla przyczepy pustej oraz obciążonej (lub z użyciem symulatora obciążenia). Kolejnym etapem jest diagnostyka systemu ALB lub EBS przy użyciu testera producenta (np. WABCO, Knorr, Haldex), która umożliwia odczyt parametrów i ewentualną kalibrację. Całość uzupełnia badanie na stanowisku rolkowym, gdzie mierzona jest rzeczywista siła hamowania poszczególnych osi.

Tabela Diagnostyki i Rozwiązywania Problemów

Kontrola Działania Regulatora

Aby upewnić się, że regulator działa poprawnie, warto sprawdzić kilka kluczowych parametrów. Oto tabela przedstawiająca typowe wartości ciśnienia w układzie hamulcowym:

Jeśli wartości ciśnienia w układzie hamulcowym znacznie odbiegają od normy, może to oznaczać uszkodzenie regulatora lub wyciek w układzie pneumatycznym.

Regulacja Siły Hamowania Przyczepy

Aby zapewnić bezpieczne i efektywne działanie hamulców w przyczepie rolniczej, warto przestrzegać kilku podstawowych zasad.

Wskazówki Dotyczące Regulacji

• Przed każdą jazdą - sprawdź ustawienie regulatora siły hamowania, zwłaszcza jeśli przyczepa była wcześniej rozładowana lub załadowana.
• Podczas pierwszego hamowania - zwróć uwagę, czy przyczepa nie hamuje zbyt mocno (blokowanie kół) lub zbyt słabo (dłuższa droga hamowania).
• Na śliskiej nawierzchni - unikaj ustawiania zbyt dużego ciśnienia, które może prowadzić do poślizgu.
• Przy przewozie ciężkich ładunków - zawsze upewnij się, że regulator siły hamowania dostosowuje ciśnienie do maksymalnego załadunku.
• Regularnie kontroluj cięgno regulatora - jeśli nie porusza się płynnie, może wymagać czyszczenia i smarowania.
• Nie ignoruj objawów usterek - jeśli hamulce działają nierównomiernie, przyczepa „pcha” ciągnik lub odczuwasz szarpanie, sprawdź regulator i układ pneumatyczny.

Jak Ustawić Regulator Siły Hamowania Przyczepy?

Regulacja siły hamowania zależy od typu zastosowanego regulatora:

• Automatyczny regulator ALB - działa samoczynnie, ale wymaga okresowej kontroli.
• Ręczny regulator siły hamowania - kierowca sam ustawia odpowiednie ciśnienie zgodnie z obciążeniem przyczepy.

Regulacja Hamulców Pneumatycznych

1. Sprawdzenie działania regulatora: Przed wyjazdem z pola przeprowadź próbne hamowanie. Sprawdź, czy cięgno regulatora nie jest zapieczone. Skontroluj ciśnienie sprężonego powietrza w układzie.
2. Ustawienie regulatora ALB: Zlokalizuj regulator ALB przy ramie przyczepy. Podnieś ramę przyczepy - sprawdź ruch dźwigni ALB. Załaduj przyczepę i wykonaj próbne hamowanie. Jeśli koła się blokują, ALB wymaga korekty.
3. Jak wyregulować ręczny korektor hamulców:
   • Pusta przyczepa → ustaw minimalne ciśnienie.
   • Połowiczne obciążenie → ustawienie średnie.
   • Pełny ładunek → ustawienie maksymalne.
   Wykonaj test hamowania i dostosuj ustawienia.

Znaczenie Bezpieczeństwa i Konserwacji

Sprawne hamulce w maszynach rolniczych to nie tylko wygoda, ale przede wszystkim konieczność. Błędna regulacja może prowadzić do katastrofy na drodze. Prawidłowa regulacja układu hamulcowego to nie tylko bezpieczeństwo, ale także mniejsze zużycie opon i elementów ciernych.

Z danych KRUS wynika, że w 2024 roku zgłoszono 9 930 wypadków w rolnictwie, z czego 817 związanych było z usterkami hamulcowymi. Dla porównania w 2023 roku było to 10 709 wypadków, z czego 936 dotyczyło awarii układu hamulcowego. Według Eurostatu w 2022 roku w sektorze rolnictwa w UE doszło do 389 śmiertelnych wypadków, co stanowi 11,8% wszystkich wypadków w miejscu pracy.

Serwis i Konserwacja Regulatora Siły Hamowania

Aby utrzymać regulator siły hamowania w dobrym stanie, należy go regularnie serwisować. Oto najważniejsze zalecenia dotyczące konserwacji:

• Kontrola co najmniej raz na sezon - przed rozpoczęciem intensywnych prac polowych sprawdź, czy regulator działa płynnie i nie ma oznak zużycia.
• Smarowanie ruchomych elementów - dźwignie i cięgła w manualnych regulatorach mogą ulec korozji. Używaj smaru grafitowego lub specjalnego środka do układów pneumatycznych.
• Sprawdzenie szczelności przewodów pneumatycznych - wycieki powietrza mogą powodować nieprawidłowe działanie regulatora. Możesz nasłuchiwać syczenia lub spryskać przewody wodą z mydłem, aby znaleźć nieszczelności.
• Czyszczenie zaworu ALB - nagromadzony brud może powodować nieprawidłowe dozowanie ciśnienia. Warto okresowo oczyścić zawór sprężonym powietrzem.
• Test działania na rolkach diagnostycznych - podczas przeglądu technicznego diagnosta sprawdza skuteczność hamowania. Warto regularnie korzystać z tej metody, aby mieć pewność, że regulator działa prawidłowo.

Jeśli mimo tych działań regulator nadal działa nierównomiernie, warto skonsultować się z mechanikiem lub rozważyć jego wymianę na nowy model zgodny z zaleceniami producenta.
