Mechanizm działający zagęszczarki i zasada jej działania

Wiele prac przy budowie budynków lub sieci komunikacyjnych wymaga odpowiedniego przygotowania podłoża. Prawidłowe utwardzenie gruntu jest niezbędne, aby utrzymało ono solidne i ciężkie konstrukcje, zarówno przy zaawansowanych pracach drogowych, jak i przy budowie domów, bloków, czy wieżowców. Zagęszczarki do gruntu to urządzenia budowlane wykorzystywane do ubijania podłoża sypkiego, spoistego, żwirowego lub piaszczystego. Zagęszczana powierzchnia może składać się ze zwykłej ziemi, piasku, kamienia, tłucznia, mas bitumicznych, betonu lub asfaltu. Za pomocą zagęszczarek można również wyrównać nawierzchnię z kostki brukowej. Zagęszczarki są niezastąpione w wielu projektach budowlanych i drogowych. Wykorzystanie zagęszczarki ma kluczowe znaczenie dla wielu aspektów współczesnego budownictwa. Odpowiednie zagęszczenie gruntu zapobiega problemom takim jak osiadanie, przesuwanie się czy pękanie struktur.

Wśród różnych dostępnych opcji, zagęszczarka wybija się na pierwszy plan ze względu na swoją skuteczność i wszechstronność w różnych projektach budowlanych. Dla osób początkujących w branży budowlanej zagęszczarki mogą wydawać się złożonym narzędziem, jednak w rzeczywistości są one dość proste w obsłudze. Zagęszczarki spalinowe lub elektryczne to maszyny wyposażone w mechanizm wibrujący, który wprawia w ruch elementy urządzenia. Powszechnie stosowana w budownictwie do przygotowania fundamentów pod budynki, drogi i inne konstrukcje. Jej działanie opiera się na wykorzystaniu siły do dociskania materiału powierzchniowego, zmniejszając w nim ilość powietrza i wody. Dzięki temu materiał jest bardziej stabilny, a prawdopodobieństwo osiadania z upływem czasu - mniejsze.

Budowa zagęszczarki - kluczowe elementy

Zagęszczarki to maszyny, które składają się z dwóch podstawowych elementów - trzonu i elementu roboczego. Elementem roboczym jest metalowa płyta, która napędzana jest silnikiem spalinowym lub elektrycznym. Typowy schemat budowy zagęszczarki gruntu obejmuje solidną ramę, na której zamontowany jest silnik połączony z układem wibracyjnym i płytą roboczą. Całość uzupełnia uchwyt sterujący dla operatora.

Główne komponenty i ich funkcje

• Silnik: Stanowi serce urządzenia - to on generuje moc wprawiającą płytę w drgania. Najczęściej stosowany jest silnik spalinowy (benzynowy lub diesel) o konstrukcji czterosuwowej. Silnik musi być mocny i niezawodny, aby zagęszczarka mogła pracować ciągle pod obciążeniem. Spotyka się też modele elektryczne. Silnik posiada układ zasilania paliwem (zbiornik i gaźnik lub wtrysk) oraz układ smarowania i chłodzenia.
• Sprzęgło i układ przeniesienia napędu: Między silnikiem a mechanizmem wibracyjnym znajduje się sprzęgło odśrodkowe oraz przekładnia pasowa (pasek klinowy). Sprzęgło odśrodkowe automatycznie załącza napęd, gdy obroty silnika wzrosną powyżej pewnego poziomu. Pasek przenosi moment obrotowy na wzbudnicę (układ wibracyjny). Osłona paska napędowego chroni ten element przed uszkodzeniem przez kamienie czy piasek.
• Układ wibracyjny (wzbudnica): To serce zagęszczarki odpowiedzialne za generowanie drgań. Składa się z wału lub wałków z mimośrodowo umieszczonymi ciężarkami. Gdy wał się obraca, asymetryczne rozłożenie mas wywołuje silne drgania. Układ wibracyjny jest mocno przytwierdzony i przekazuje wibracje na przylegającą do niego płytę. Im większa masa i szybkość obracających się ciężarków, tym większa siła wymuszająca i skuteczność zagęszczania.
• Płyta robocza (płyta wibracyjna): Dolna płyta zagęszczarki, wykonana z solidnej stali o dużej grubości, która bezpośrednio kontaktuje się z gruntem. Płyta jest specjalnie ukształtowana - ma gładką powierzchnię i zaokrąglone krawędzie ułatwiające ślizganie się po gruncie i manewrowanie. Jej wymiary wpływają na wydajność pracy. W niektórych modelach do płyty można montować dodatkowe nakładki (np. gumowe, gdy zagęszcza się kostkę brukową).
• Rama i obudowa: Stanowi szkielet, do którego przymocowane są pozostałe komponenty maszyny. Rama zagęszczarki jest zwykle stalowa, spawana i wyposażona w uchwyty umożliwiające podnoszenie lub zaczepienie pasów transportowych. Solidność ramy bezpośrednio przekłada się na niezawodność i trwałość urządzenia. Wiele zagęszczarek ma także zewnętrzną obudowę lub ramę ochronną wokół silnika (tzw. klatkę), która zabezpiecza silnik przed uderzeniami oraz ułatwia transport.
• Uchwyt prowadzący (dyszel): To długa rączka, za którą operator prowadzi maszynę. Uchwyt jest zwykle składany lub odkręcany, by ułatwić transport. Na uchwycie znajduje się manetka gazu do regulacji prędkości obrotowej silnika, a w cięższych modelach także dźwignie zmiany kierunku jazdy. Ważnym elementem są amortyzatory lub gumowe elementy izolujące uchwyt od wibracji płyty - taki system tłumienia wibracji poprawia ergonomię pracy.
• Zbiornik paliwa: W zagęszczarkach spalinowych istotny jest również zbiornik na paliwo, zazwyczaj o pojemności kilku litrów. Jego pojemność wpływa na czas pracy maszyny bez przerwy. Niektóre większe modele posiadają także zbiornik zraszający (na wodę) i układ spryskujący - używa się go przy zagęszczaniu asfaltu lub kostki, aby ograniczyć pylenie i przyklejanie się materiału do płyty.

Zasada działania zagęszczarki

Podczas pracy zagęszczarki wytwarzane przez wałki mimośrodowe wibracje, przyczyniają się do wprawienia płyty roboczej w ruch. Płyta styka się bezpośrednio z podłożem, ubijając je i usuwając puste przestrzenie pomiędzy kruszywem. Wówczas podłoże staje się twarde i odpowiednio przygotowane do dalszej pracy. Zagęszczarki płytowe wibrują, aby wyrównać cząstki, zmniejszając przestrzeń między nimi i tym samym zagęszczając glebę. Podczas kierowania, ciśnienie i wibracje zagęszczarki ściskają materiał, aby uzyskać równą powierzchnię. Proces zagęszczania gruntu odbywa się poprzez szybkie i intensywne wibracje oraz duży nacisk punktowy wywierany na powierzchnię gruntu. To powoduje natychmiastowe uwolnienie cząsteczek wody i powietrza uwięzionych wewnątrz masy gruntowej. Dzięki temu zwiększa się nośność gruntu, zmniejsza ryzyko jego odkształcenia i wrażliwość na czynniki atmosferyczne. Istotne jest zapewnienie równomiernego zagęszczenia materiału poprzez ruch maszyny po obszarze roboczym, co umożliwia przekazanie wibracji w sposób jednolity.

Typy zagęszczarek i ich zastosowanie

Zagęszczarki możemy docelowo podzielić na trzy rodzaje: ubijaki (tzw. skoczki, zagęszczarki stopowe), zagęszczarki płytowe (w tym modele jedno- i dwukierunkowe) oraz zagęszczarki podwieszane. Zagęszczarki wykorzystuje się w wielu pracach - od tych codziennych i przydomowych, po zaawansowane roboty budowlane.

Zagęszczarki według mechanizmu działania

• Zagęszczarki wibracyjne: Charakteryzują się intensywniejszym działaniem, czego powodem jest zastosowanie dwóch niewyważonych mas.
• Zagęszczarki płytowe: Zwykle wykorzystuje się je w miejscach, gdzie podłoże nie wymaga mocnego ubicia. Zagęszczarka płytowa zwykle waży do 100 kilogramów i doskonale sprawdza się przy pracach wokół domu.

Podział ze względu na rodzaj silnika

Maszyny mogą zostać napędzane dwoma różnymi silnikami, wpływającymi na ich moc i zastosowanie:

• Zagęszczarki elektryczne: Mogą być stosowane jedynie na suchych powierzchniach. Mają mniejszą moc, a całe urządzenie zasilane jest energią elektryczną.
• Zagęszczarki spalinowe: Charakteryzują się większą mocą i zasilane są silnikiem wysokoprężnym.

Podział ze względu na sposób prowadzenia i wagę

Kolejnym kryterium do podziału zagęszczarek jest miejsce ich pracy i sposób prowadzenia, co również wpływa na ich wagę i przeznaczenie:

• Zagęszczarki ręczne (ubijaki, skoczki): Ten typ urządzeń prowadzony jest przez samego użytkownika, są stosunkowo lekkie (do 130 kilogramów). Można prowadzić je jedno- lub dwukierunkowo. Najczęściej wykorzystuje się je w miejscach, gdzie trudno jest dotrzeć ciężką i dużą zagęszczarką, oraz przy drobnych pracach, np. w wąskich wykopach i wokół rur. Do najmniejszych pod kątem powierzchni płyty roboczej zaliczają się ubijaki. Ich wąska konstrukcja sprawdza się podczas pracy na ograniczonych przestrzeniach.
• Zagęszczarki podczepiane/podwieszane: Ten rodzaj zagęszczarek charakteryzuje się dużym elementem roboczym. Mocuje się je do wysięgników innych maszyn budowlanych, np. minikoparek. Umożliwiają pracę na dużych terenach o trudnej powierzchni, np. na skarpach.
• Zagęszczarki samoprzesuwne (kroczące): Zwykle używa się je na dużych powierzchniach. Są zdecydowanie cięższe od zagęszczarek ręcznych, jednak są proste w obsłudze. Zadaniem operatora jest nadanie im kierunku jazdy, a maszyny wręcz samodzielnie ubijają podłoże. Z tego typu urządzeń zwykle korzystają duże firmy budowlane na ogromnych i trudnych nawierzchniach.

Zagęszczarki płytowe: jednokierunkowe a rewersyjne

Zagęszczarki płytowe występują w różnych typach, z których dwa główne to zagęszczarki jednokierunkowe oraz zagęszczarki rewersyjne (dwukierunkowe). Różnią się one nie tylko wagą i mocą, ale też szczegółami konstrukcji wpływającymi na manewrowanie i zastosowanie maszyny.

Zagęszczarki płytowe jednokierunkowe

Są to zazwyczaj lżejsze, kompaktowe maszyny zaprojektowane do pracy w jednym kierunku (do przodu). Ich konstrukcja jest stosunkowo prosta: silnik zamontowany nad płytą, uchwyt do prowadzenia i standardowy układ wibracyjny. Ponieważ działają tylko w jednym kierunku, nie mają mechanizmu zmiany biegu - chcąc zagęszczać kolejne pasy terenu, operator musi maszynę zawrócić lub przestawić ręcznie. Mniejsza waga (przeważnie od ~50 kg do 100 kg) ułatwia takie manewry. Mniejsza masa i płyta oznaczają mniejszą siłę zagęszczania (zwykle 10-20 kN), co wystarcza do prac przy układaniu chodników, ścieżek czy pod mniejsze fundamenty. Zaletą prostych zagęszczarek płytowych jest ich mobilność i łatwość obsługi - często mają składaną rączkę.

Zagęszczarki płytowe rewersyjne

To bardziej zaawansowane maszyny dwukierunkowe, które mogą pracować zarówno do przodu, jak i do tyłu. Wyposażone są w specjalny dyszel z dźwignią zmiany kierunku lub hydrauliczny układ sterowania, który pozwala odwrócić kierunek drgań układu wibracyjnego. Technicznie realizuje się to przez zastosowanie podwójnych wałków wibracyjnych o zmiennym momencie lub odwracalne sprzęgło. Budowa zagęszczarki rewersyjnej jest masywniejsza: ramy są wzmocnione, płyty często większe i cięższe, aby uzyskać silniejsze zagęszczanie. Te maszyny ważą zwykle od około 100-150 kg aż do kilkuset kilogramów. Większa masa i moc silnika przekładają się na wyższą siłę wymuszającą (nawet 30-100 kN), co pozwala zagęszczać grunty na większej głębokości i szybciej ubijać duże powierzchnie. Mimo dużej wagi, zagęszczarką rewersyjną manewruje się stosunkowo łatwo, ponieważ sama “chodzi” po podłożu w wybranym kierunku - operator jedynie koryguje tor jazdy. Dla ułatwienia manewrowania konstrukcja takich zagęszczarek jest symetryczna.

Rewers to funkcja w zagęszczarkach dwukierunkowych, pozwalająca na poruszanie się maszyny w kierunku wstecznym. Za sterowanie rewersem odpowiada specjalna dźwignia umieszczona na dyszlu sterującym zagęszczarki. Jej wychylenie w przód (od siebie) powoduje ruch zagęszczarki do przodu i analogicznie ruch do siebie sprawia, że urządzenie zaczyna się przemieszczać do tyłu. Schemat działania rewersu w zagęszczarkach dwukierunkowych jest względnie prosty. Obsługa zagęszczarki z rewersem staje wysoce funkcjonalna wtedy, gdy zachodzi potrzeba ubicia sporej powierzchni. Dwa tryby pracy zagęszczarki pozwalają na płynny ruch do przodu i wstecz bez konieczności zawracania maszyną (wymagają tego zagęszczarki jednokierunkowe). Rewers wpływa na jakość zagęszczania gruntu w tym sensie, że zagęszczanie w kierunku wstecznym pozwala na równie skuteczne ubijanie podłoża, co praca w kierunku do przodu. Ta unikalna cecha zagęszczarek dwukierunkowych przydaje się szczególnie na obszarach o dużej powierzchni.

Czynniki wpływające na skuteczność i wybór zagęszczarki

Zagęszczanie podłoża to o wiele bardziej skomplikowany proces, niż może się wydawać. Najważniejszym czynnikiem, który ma wpływ na skuteczność zagęszczania gruntu jest z pewnością jego rodzaj. W zależności od tego, czy grunt będzie bardziej sypki lub spoisty, można uzyskać różny stopień zagęszczenia. Do tego dochodzi sprzęt wykorzystany do procesu zagęszczania, który może dysponować różną wydajnością powierzchniową i mocą zagęszczania.

Kluczowe parametry zagęszczarki

Przed wyborem konkretnej zagęszczarki do pracy w terenie, należy bezwzględnie wziąć pod uwagę rodzaj masy gruntowej do ubicia, ogólną wydajność powierzchniową maszyny, a także jej kluczowe parametry:

• Siła odśrodkowa: W dużym stopniu przekłada się na ogólną wydajność sprzętu. Im będzie ona większa, tym z większą siłą maszyna może ubijać podłoże. Siła odśrodkowa wyrażana jest w kiloniutonach (kN). Mniejsze modele jednokierunkowe dysponują siłą odśrodkową na poziomie ok. 12-20 kN. Z kolei zagęszczarki rewersyjne mogą zapewniać wartości wynoszące nawet 60-100 kN.
• Typ silnika: Zawsze związany jest z wielkością i ciężarem zagęszczarki. Większe i cięższe maszyny napędzane są silnikami wysokoprężnymi (Diesla), a mniejsze urządzenia silnikami benzynowymi lub elektrycznymi (nawet akumulatorowymi). Silniki Diesla pracują głośniej, są bardziej masywne, trwałe i cięższe, a jednocześnie zużywają mniej paliwa, lecz są droższe. Silniki benzynowe to w praktyce przeciwieństwo silników Diesla.
• Moc silnika: Powinna być wystarczająca, aby zasilić układ wibracyjny zagęszczarki i zapewnić jej przyzwoitą prędkość roboczą. Średniej wielkości ubijaki i zagęszczarki jednokierunkowe wyposażone są najczęściej w silniki benzynowe o mocy 1-4 kW. Zagęszczarki dwukierunkowe z kolei z uwagi na swój ciężar napędzane są silnikami Diesla, których moc może sięgać nawet 20 kW. Moc silnika przekłada się na to, ile pali zagęszczarka.
• Waga zagęszczarki: Jest jednym z kluczowych parametrów. Im cięższa zagęszczarka, tym mocniej może zagęścić podłoże i na większej głębokości. Rozpiętość wagowa zagęszczarek jest bardzo duża. Waga modeli jednokierunkowych oscyluje w granicach 20-170 kg, a dwukierunkowych w przedziale 90-1000 kg.
• Wymiary i kształt płyty: Wielkość płyty wibrującej lub stopy ubijaka również odgrywa duże znaczenie, ponieważ przekłada się na ogólną wydajność powierzchniową urządzenia. Jednocześnie im większa powierzchnia styku maszyny z podłożem, tym większy będzie rozkład masy i mniejszy nacisk punktowy.

Prawidłowa technika zagęszczania gruntu

Aby odpowiednio zagęścić grunt, należy warstwami - maksymalnie 20 cm, w zależności od rodzaju gruntu - stopniowo wibrować materiał. Na rynku istnieją zagęszczarki, które posiadają czujnik zagęszczania. Taki czujnik pomaga operatorowi ocenić stopień zagęszczenia podłoża. Czytelny wyświetlacz (najczęściej kilka diod LED) wskazuje, czy grunt jest odpowiednio utwardzony, czy jeszcze nie.

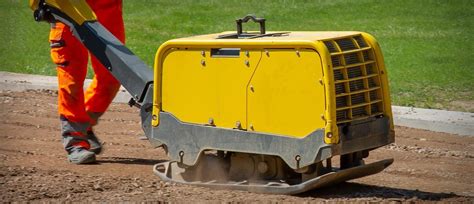

Podczas pracy z zagęszczarką, niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Należy pamiętać o wykorzystaniu odpowiednich środków ochrony osobistej, takich jak słuchawki ochronne, rękawice antywibracyjne i obuwie robocze. Ważne jest również przestrzeganie instrukcji obsługi oraz regularna kontrola i konserwacja maszyny. Zawsze noś odpowiedni sprzęt ochronny, w tym rękawice, okulary ochronne i nauszniki. Postępuj zgodnie z instrukcjami producenta, dotyczącymi uruchamiania i obsługi maszyny. Trzymaj zagęszczarkę na płaskiej powierzchni, aby zapewnić równomierne zagęszczenie. Unikaj nadmiernego zagęszczania powierzchni, ponieważ może to uszkodzić materiał. Rób regularne przerwy, aby uniknąć zmęczenia.

Zagęszczarki to niezawodne maszyny budowlane służące do zagęszczania gruntu. Dzięki nim podłoże staje się stabilne i gotowe pod dalsze prace, takie jak wylewanie fundamentów czy układanie kostki brukowej. Znajomość budowy zagęszczarki i zrozumienie roli poszczególnych części pomaga dobrać odpowiedni model do planowanych prac oraz właściwie go użytkować. Im lepiej zaprojektowana maszyna (np. posiadająca dobrą amortyzację drgań i sprawdzony napęd), tym większa niezawodność i wydajność na placu budowy. Wybierając zagęszczarkę do pracy, warto zwrócić uwagę na jej budowę - lżejsze modele sprawdzą się w ograniczonych przestrzeniach, a cięższe zagęszczarki rewersyjne poradzą sobie z dużymi powierzchniami i trudnym gruntem.
