Branża transportowa stale się rozwija. Na polskich drogach codziennie można spotkać setki ciężarówek i innych pojazdów przeznaczonych do transportu materiałów, które zastąpiły kolej, co znacząco przyspieszyło gospodarkę rynkową. W kontekście rosnących wymagań i specyficznych potrzeb, pojawia się także zapotrzebowanie na bardziej kompaktowe i elastyczne rozwiązania, takie jak mini ciągniki siodłowe.
Czym jest ciągnik siodłowy?
Ciągniki siodłowe są niezbędne w branży transportowej. Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym. To właśnie ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy.
Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.
Rodzaje ciągników samochodowych
Wyróżnia się dwa rodzaje ciągników samochodowych: balastowe i siodłowe. Oba przeznaczone są głównie do ciągnięcia naczepy, która nie ma własnego napędu. Najpopularniejsze są auta w wersji z siodłem, które sprawia, że pojazd jest niezwykle skrętny nawet przy dużym obciążeniu. Jednak chętnie wykorzystywane są także ciągniki balastowe, ze względu na możliwość ciągnięcia przyczep o wielu osiach i dużej ładowności.
Pojazdy balastowe i siodłowe różnią się nie tylko liczbą osi czy skrętnością, ale także wagą oraz rozwiązaniami technologicznymi.
Innowacyjne rozwiązania: Mini ciągnik siodłowy MAN TGE
MAN korzysta na współpracy z Volkswagenem. Podbicie rynku mocno ograniczoną ofertą jest trudne do realizacji. Wie o tym MAN, który, by rozszerzyć ofertę modeli, zacieśnia współpracę z firmami Meiller i BE-Combi. Są to renomowani producenci zabudów, z którymi marka współpracuje od dłuższego czasu. Teraz w planach jest jednak coś znacznie większego.
Jednym z najciekawszych i najbardziej nieoczywistych problemów jest stworzenie mini ciągnika siodłowego. Projekt jest jeszcze bardziej ciekawy, gdy dodamy, że wspomniany pojazd powstał w oparciu o samochód dostawczo-osobowy. Tak, powstał on w oparciu o model TGE.
Zestaw z naczepą oraz z zabudową skrzyniową to produkcja BE-Combi wykorzystująca samochód MAN TGE o DMC 3,5 tony połączony z przyczepą o DMC 3,5 tony. W ten sposób otrzymano mini ciągnik siodłowy z ramą pomocniczą, siodłem i dodatkowo wzbogacony o źródło sprężonego powietrza oraz inteligentną instalację hamulcową. Już sam wygląd pojazdu budzi spore zainteresowanie. MAN zdradził już kilka informacji dotyczących specyfikacji proponowanego pojazdu.
Do zestawu oferowana jest jednoosiowa naczepa 3500PLUS również marki BE-Combi z lekką zabudową skrzyniową od firmy Junge, z windą załadunkową oraz ze spojlerem dachowym. Całość ma masę całkowitą wynoszącą zaledwie 7 ton, co w porównaniu z normalnym zestawem (ciągnik siodłowy + naczepa) jest małym ułamkiem. Już sam ciągnik siodłowy typu standard waży około 18 ton. Rozwiązanie zaproponowane przez MAN pozwala na przewożenie ładunku o łącznej masie 2650 kilogramów.
Inną ciekawą zabudową przygotowaną przez MAN jest wywrotka. Mowa jest o modelu Trigenius firmy Meiller, to z kolei solidna, zoptymalizowana pod kątem masy trójstronna wywrotka ze stali Hardox. Wspomniany zestaw - MAN TGE o DMC 3,5 tony może pomieścić do 951 kg ładunku. Z kolei w przypadku TGE o DMC 5,5 tony ładowność wynosi nawet 2600 kg.
Konstrukcja i zasada działania
Ciągniki siodłowe stosowane są z powodu ich zalet w stosunku do zwykłych samochodów ciężarowych. Mogą przewozić większe obciążenia, dzięki rozłożeniu ciężaru na więcej osi. Nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości. Zestawy takie są uniwersalne: do jednego ciągnika można przyłączać różnego rodzaju naczepy, przeznaczone do przewozu zupełnie różnych ładunków. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.
Sprzęg siodłowy - serce zestawu
Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany.
Elementem pozwalającym na połączenie naczepy z ciągnikiem siodłowym jest siodło. Nie stanowi ono sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona.
Kluczowe komponenty zestawu
Typowy zestaw składa się z następujących elementów:
- Ciągnik siodłowy
- Naczepa (odłączalna)
- Przedział silnika
- Kabina
- Część sypialna (nie występuje we wszystkich ciągnikach)
- Owiewka
- Zbiornik paliwa
- Siodło
- Przestrzeń ładunkowa (na naczepie)
Specyfikacja techniczna współczesnych ciągników siodłowych
Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi.
Silniki i normy emisji
Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Jednak sama moc to nie wszystko. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.
Skrzynie biegów i układy napędowe
Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.
Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. na budowach czy w transporcie ponadnormatywnym.
Lekkie ciągniki siodłowe
To, ile waży ciągnik siodłowy, jest ściśle kontrolowane przez przepisy - zawiera je Dział II Obwieszczenia Ministra Infrastruktury i Budownictwa z dnia 27 października 2016 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia. Zgodnie z regulacjami prawnymi dopuszczalna masa całkowita ciągnika siodłowego z naczepą przeznaczoną do transportu intermodalnego i przewożącego kontenery nie może przekraczać 42 ton (dla pojazdu 2-osiowego) lub 44 ton (dla modelu 3-osiowego).
Na rynku z powodzeniem można znaleźć ciągniki o wadze 6 lub 7 ton, które razem z naczepą ważą nie więcej niż 12-13 ton, jak np. Scania P, Volvo FM, czy DAF CF. Kabiny tych samochodów zazwyczaj mają niewielkie rozmiary i są pozbawione wielu udogodnień m.in. łóżka, jednak doskonale sprawdzają się w transporcie krajowym oraz dla kierowców, którzy na noc wracają do domu. Dzięki niewielkiej wadze mają dużą ładowność, do nawet 27-28 ton!
Ciągniki siodłowe z hydrauliką
Wbudowany zestaw hydrauliczny jest niezbędny w ciągnikach siodłowych z przyczepą. To nowoczesne rozwiązanie umożliwia wywroty oraz rozładunek paliw, a także gazu. Dzięki hydraulice cały proces przebiega sprawnie i bezpiecznie dla wszystkich pracowników. Układ jest także niezbędny do obsługi ruchomej podłogi w naczepach. Koszt instalacji systemu hydraulicznego wynosi kilkanaście tysięcy złotych w zależności od modelu auta.
Bezpieczeństwo i komfort kierowcy
Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego.
Systemy bezpieczeństwa
Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne. Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą. Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego.
Kabina jako centrum dowodzenia
Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.
Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku. Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.
Rola w logistyce i aspekty prawne
Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu.
Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po mleko, paliwa i chemikalia. Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.
Regulacje i wymogi prawne
Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR. Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.
Aspekty ekonomiczne i finansowanie
Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Przed zakupem ciągnika siodłowego warto sprawdzić, o czym należy wiedzieć.
Koszty eksploatacji
Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych.
Finansowanie zakupu
Pojazdy do transportu ładunków kosztują kilkaset tysięcy złotych. Niewiele początkujących firm dysponuje takim budżetem. Aby móc zainwestować w wysokiej jakości ciągniki siodłowe, warto rozważyć inną formę finansowania, czyli leasing. Dzięki temu rozwiązaniu można korzystać z samochodów bez dodatkowych kosztów, np. związanych z wkładem własnym i bez ryzyka obniżenia zdolności kredytowej, co jest niezwykle ważne zwłaszcza w początkowych latach prowadzenia przedsiębiorstwa. Umowa leasingu jest zawierana zazwyczaj na okres od 2 do 6 lat. W tym czasie należy dbać o pojazd, użytkować go zgodnie z przeznaczeniem, wykonywać niezbędne naprawy, regularnie spłacać raty oraz płacić za ubezpieczenie i wykonywać niezbędne przeglądy techniczne. Można także kupić ciągnik siodłowy na własność z rynku pierwotnego lub wtórnego. Używane pojazdy są w dobrej cenie, jednak często mają duży przebieg kilometrów. Najkorzystniej kupować 2-3 letnie auta, np. poleasingowe, które były wykorzystywane wyłącznie w transporcie krajowym.
Ubezpieczenie ciągnika siodłowego
Ciągniki samochodowe, tak jak pozostałe pojazdy mechaniczne zarejestrowane i dopuszczone do ruchu, muszą być objęte ubezpieczeniem od odpowiedzialności cywilnej. Podczas jazdy tak dużym samochodem nietrudno o wypadek i spowodowanie uszkodzeń np. w infrastrukturze lub budynkach. Polisa OC chroni kierowcę przed poniesieniem finansowych konsekwencji po wyrządzonych szkodach oraz gwarantuje poszkodowanym godne odszkodowanie na pokrycie wszystkich zniszczeń. Ciągniki siodłowe warto ubezpieczyć także od następstw nieszczęśliwych wypadków, zdarzeń losowych, kradzieży lub uszkodzeń spowodowanych przez kierowcę np. przez niewłaściwe parkowanie. Polisa AC jest wymagana m.in. przez leasingodawców. Jeśli masz prywatny samochód, możesz zrezygnować z Auto Casco, jednak nie jest to korzystne rozwiązanie w razie problemów na drodze. Cena ubezpieczenia dla ciągnika siodłowego waha się od kilku do kilkunastu tysięcy złotych.
Na wysokość składki wpływ mają:
- model pojazdu, pojemność silnika oraz sposób użytkowania
- wysokość zniżek zgromadzonych przez właściciela
- ryzyko związane z poruszaniem się po drodze - polisa dla aut, które wyjeżdżają za granicę, a zwłaszcza poza Unię Europejską, jest droższa niż dla samochodów przeznaczonych dla transportu krajowego
- historia ubezpieczenia oraz wypadków
- wysokość sum gwarantowanych
Aby poznać dokładną wycenę ubezpieczenia OC i AC, warto sprawdzić internetowy kalkulator ubezpieczeń. Decydując się na polisę z Auto Casco, warto zapoznać się z Ogólnymi Warunkami Ubezpieczenia, aby lepiej poznać zakres ochrony danego towarzystwa.
Optymalizacja kosztów
Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.
Przyszłość transportu ciężarowego
Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.

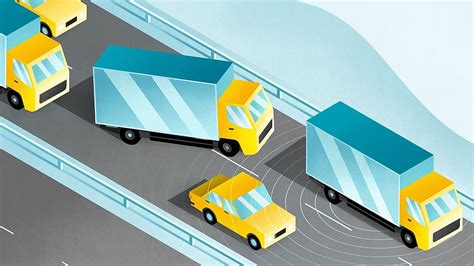

Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak *platooning*, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
