Wymiana paska klinowego w maszynach takich jak minikoparki Yanmar, choć wydaje się prostym zadaniem, może sprawić trudność, jeśli brakuje podstawowej wiedzy o procesie. Zrozumienie roli paska klinowego oraz prawidłowej metody jego demontażu i montażu jest kluczowe dla zachowania sprawności i bezpieczeństwa pracy maszyny.
Rola i Znaczenie Paska Klinowego
Pasek klinowy stanowi vitalne połączenie między wałem korbowym a resztą osprzętu w minikoparce. Jest to element wykonany z gumy, który zapewnia stały napęd dla kluczowych komponentów: pompy wodnej i alternatora, obracając je poprzez ścieżki obrotowe wału korbowego.
W odróżnieniu od samochodów osobowych, gdzie do paska klinowego mogą być podłączane dodatkowe elementy, takie jak pompa klimatyzacji czy pompa wspomagania układu kierowniczego, w przypadku minikoparek i innych małych maszyn roboczych, jego funkcja jest zazwyczaj uproszczona i koncentruje się na podstawowych układach silnika.
Konsekwencje Niesprawnego Paska Klinowego
Niesprawny lub uszkodzony pasek klinowy może mieć poważne konsekwencje dla pracy silnika:
- Bez paska klinowego pompa wody nie będzie działać, co oznacza, że silnik nie będzie się chłodził. Może to spowodować przegrzanie, poważne uszkodzenia, a nawet usterkę jednostki napędowej.
- Alternator nie będzie się obracał, co oznacza, że akumulator nie będzie ładowany. Alternator działa tylko wtedy, gdy jest napędzany przez pasek klinowy, dlatego jego brak uniemożliwi produkcję energii elektrycznej i doprowadzi do rozładowania akumulatora.
Należy wyraźnie zaznaczyć, że minikoparki w żadnym wypadku nie można używać bez paska klinowego, ponieważ zapewnia on głównie chłodzenie za pomocą pompy wodnej, co jest niezbędne dla prawidłowej pracy silnika.
Przyczyny Zużycia i Diagnostyka Paska Klinowego

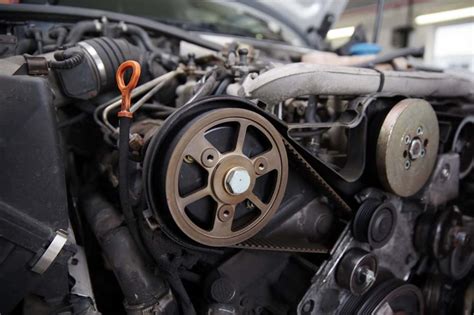

Pasek klinowy jest częścią ruchomą i z tego powodu jest wrażliwy na zużycie. Z biegiem lat paski klinowe mogą się rozerwać, ponieważ guma wysycha, tracąc elastyczność i wytrzymałość. Ze względu na wiek może się również rozciągać lub wykazywać pęknięcia. Jeśli będzie zbyt luźny, alternator i pompa wody nie będą mogły działać w sposób opisany powyżej.
Można to łatwo sprawdzić, oglądając wnętrze paska za pomocą lampy lub gołym okiem w poszukiwaniu oznak zużycia lub pęknięć. Z powodu zatartej pompy wodnej i/lub mocno pracującego alternatora, pasek klinowy może wykazywać zużycie od wewnątrz na skutek nieprawidłowego napięcia. Sprawia to wrażenie, jakby pasek klinowy nie był prawidłowo napięty, ale faktycznie pasek jest zużyty i wymaga wymiany.
Procedura Demontażu i Wymiany Paska Klinowego
Prosty pasek klinowy z minikoparki lub podobnej maszyny napędzającej tylko alternator i pompę wodną można bardzo łatwo zdemontować i wymienić. Poniżej przedstawiono ogólne kroki:
- Poluzowanie alternatora: Wystarczy odkręcić śruby mocujące alternator i wsunąć go do środka (w stronę silnika), aby zwolnić napięcie paska.
- Zdejmowanie paska: Po tym ruchu napięcie paska klinowego znika i można go zdjąć z kół pasowych.
- Ostrożność przy wentylatorze: Zachowaj ostrożność podczas zdejmowania paska z wentylatora, aby uniknąć obrażeń.
- Montaż nowego paska: Załóż nowy pasek klinowy na wszystkie koła pasowe w odpowiedniej kolejności.
- Napięcie paska: Następnie odsuń alternator na zewnątrz, aby napiąć pasek.
Rozwiązanie problemu przegrzewania się CAT 305.5E CR dzięki nowym pasom klinowym
Prawidłowe Napięcie Paska Klinowego
Na początek pasek klinowy musi być zawsze odpowiednio napięty, aby można go było przesuwać tam i z powrotem o około 1 cm w środkowym punkcie pomiędzy kołami pasowymi, naciskając palcem. W takim przypadku pasek jest założony prawidłowo i zapewnia optymalną pracę wszystkich napędzanych podzespołów.
Niewłaściwe napięcie (zarówno zbyt luźne, jak i zbyt mocne) może prowadzić do szybszego zużycia paska, hałasu, a także niewydolności pompy wodnej i alternatora. Dbanie o prawidłowe napięcie jest równie ważne, jak regularna kontrola stanu samego paska.
