Rozdzielacz hydrauliczny w minikoparkach Kubota: Informacje techniczne i modyfikacje

Właściciele minikoparek Kubota, zwłaszcza starszych modeli takich jak KX-101 z 1995 roku, często napotykają problemy związane z układem hydraulicznym. Jednym z typowych objawów jest brak reakcji na ruchy robocze łyżki, ramienia czy obrotu, podczas gdy jazda i lemiesz działają prawidłowo. W takich sytuacjach kluczowe staje się zrozumienie roli i działania rozdzielacza hydraulicznego, który jest centralnym elementem sterującym przepływem oleju pod ciśnieniem.

W przypadku wystąpienia problemów z hydrauliką, pierwszym krokiem jest diagnostyka. Mechanicy często sprawdzają ciśnienie w układzie, stan filtrów olejowych oraz sam olej. Jeśli podstawowe parametry są w normie, a problem nadal występuje, warto przyjrzeć się szczegółowo budowie i działaniu poszczególnych komponentów, zwłaszcza pompy hydraulicznej oraz sposobu sterowania rozdzielaczem.

Sterowanie rozdzielaczem: Dźwignie kontra joysticki

Kwestią istotną dla komfortu pracy i precyzji sterowania jest rodzaj zastosowanego systemu sterowania funkcjami roboczymi. W starszych maszynach często spotykane jest bezpośrednie sterowanie ruchami za pomocą dźwigni zamontowanych na zaworach rozdzielacza. Nowocześniejsze rozwiązania wykorzystują joysticki (lub "dżojstiki"), które poprzez mechanizm sterujący (np. linki lub sygnały hydrauliczne/elektryczne) przekazują polecenia do rozdzielacza. Jeśli koparka wyposażona jest w hydrauliczne sterowanie joystickami, a funkcje robocze nie działają, może to sugerować problem ze sterowaniem samym rozdzielaczem przez joysticki.

Niektórzy operatorzy decydują się na modernizację swoich maszyn, chcąc zastąpić oryginalne sterowanie dźwigniami wygodniejszymi joystickami. Proces ten może obejmować dokupienie dodatkowych rozdzielaczy ze sterowaniem linkowym lub hydraulicznym. Wymaga to jednak odpowiedniego wpięcia nowych elementów w istniejący układ hydrauliczny, co wiąże się z koniecznością zrozumienia sposobu dystrybucji oleju.

Modyfikacja sterowania: Jak wpiąć nowe rozdzielacze?

Przeróbka sterowania z dźwigni na joysticki zazwyczaj nie polega na prostym zastąpieniu jednego elementu drugim. Często wymaga to demontażu oryginalnego rozdzielacza i montażu nowych, dobranych pod kątem wydajności i liczby sekcji. Rozdzielacze sterowane linkami mogą wymagać zastosowania specjalnych adapterów lub trójników do wpięcia w węże prowadzące do siłowników. Kluczowe jest prawidłowe podłączenie przewodów hydraulicznych, odłączenie i zaślepienie wyjść oryginalnego rozdzielacza oraz podłączenie przewodów do nowych sekcji sterujących.

Przy planowaniu takiej modyfikacji pojawia się wiele pytań:

• Czy w danym modelu koparki występuje oddzielny rozdzielacz do jazdy?
• Jak rozpoznać, czy posiadany rozdzielacz jest monoblokowy czy modułowy?
• Jaki typ rozdzielacza (dwu- czy trzysekcyjny) jest odpowiedni dla danej maszyny?
• Jak dobrać rozdzielacz pod względem przepływu oleju (np. 40 czy 80 litrów na minutę) do wydajności pompy hydraulicznej (np. pompa Kadekor o wydajności 32 l/min)?

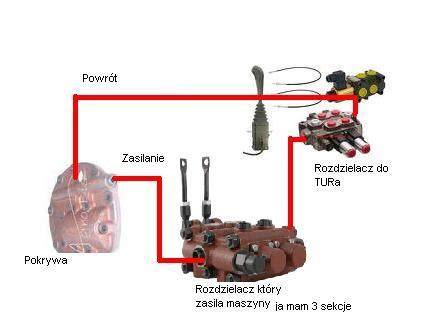

• Jak prawidłowo podłączyć zasilanie i powrót oleju do nowych rozdzielaczy?

Warto pamiętać, że oryginalne dźwignie często wchodzą bezpośrednio w zawory, co może stanowić przeszkodę przy montażu elementów wystających poza konsolę operatora. Rurki o średnicy 9mm, którymi płynie olej z pompy, po dodaniu szeregowego rozdzielacza i zwężek mogą ulec znacznemu ograniczeniu przepływu, co jest sytuacją niepożądaną.

Problemy z pompą hydrauliczną

Jedną z potencjalnych przyczyn braku działania hydrauliki, zwłaszcza jeśli dotyczy to wszystkich funkcji roboczych (obrót, łyżka, ramię), jest uszkodzenie lub zużycie pompy hydraulicznej. Wymiana pompy może być kosztowna (np. nowa pompa kosztuje około 2500 zł), jednak często jest to jedyne rozwiązanie. Zdarza się, że pompa ulega tak poważnemu zużyciu, że ścinany jest wałek napędowy, co uniemożliwia jej dalszą pracę.

W przypadku podejrzenia awarii pompy, warto rozważyć regenerację starej jednostki, aby mieć zapasowy element na przyszłość. Po wymianie pompy kluczowe jest również sprawdzenie stanu wpustu wałka pompy wtryskowej, z którego pompa jest zasilana, aby uniknąć powtórzenia awarii.

Zaawansowane rozwiązania sterowania hydraulicznego

Dla bardziej wymagających użytkowników, poszukujących precyzyjnego i elastycznego sterowania, dostępne są zaawansowane systemy. Rozwiązania te mogą obejmować:

• Proporcjonalne joysticki, które pozwalają na płynną regulację prędkości i siły ruchu siłownika w zależności od stopnia wychylenia joysticka.
• Rozdzielacze proporcjonalne (np. PVG16), umożliwiające precyzyjną kontrolę przepływu i ciśnienia, a także łatwą rekonfigurację funkcji.
• Rozdzielacze typu "on/off" z kontrolą przepływu na powrocie (np. zaworem PWS08Z), stanowiące ekonomiczniejszą alternatywę dla rozwiązań proporcjonalnych.
• Zawory proporcjonalne PWM na wejściu, sterowane sygnałami z joysticków obsługujących zarówno funkcje proporcjonalne, jak i "włącz/wyłącz".

Takie systemy, często wyposażone w przyciski zezwolenia i zatrzaski, nadają się do obsługi nie tylko podstawowych funkcji koparki, ale także dodatkowych urządzeń, takich jak młoty hydrauliczne czy chwytaki.

Budowa i typy rozdzielaczy hydraulicznych

Rozdzielacz hydrauliczny jest sercem układu siłowego w maszynie. Jego głównym zadaniem jest kierowanie przepływem oleju pod ciśnieniem z pompy do odpowiednich siłowników lub silników hydraulicznych, co przekłada się na ruch poszczególnych elementów maszyny. W zależności od konstrukcji, rozdzielacze można podzielić na kilka typów:

Rodzaje rozdzielaczy ze względu na mechanizm sterowania przepływem:

• Suwakowe: Najczęściej stosowane w maszynach budowlanych. Ruchomy suwak w korpusie otwiera i zamyka kanały olejowe, sterując przepływem.
• Gniazdowe (zaworowe): Przepływ jest kontrolowany przez grzybki lub kulki dociskane sprężynami.

Rodzaje rozdzielaczy ze względu na konstrukcję:

• Monoblokowe: Wszystkie sekcje sterujące funkcjami maszyny są odlane w jednym bloku. Są kompaktowe i mają mniej punktów potencjalnych wycieków.
• Modułowe (sekcyjne): Składają się z oddzielnych, skręcanych ze sobą sekcji. Umożliwia to elastyczną konfigurację układu i wymianę tylko uszkodzonej sekcji.

Rodzaje rozdzielaczy ze względu na sposób sterowania:

• Hydrauliczne: Ruch joysticka w kabinie steruje ciśnieniem w cienkich przewodach doprowadzonych do rozdzielacza.
• Elektromagnetyczne (elektryczne): Suwaki są przesuwane przez cewki (elektromagnesy) sterowane elektrycznie z kabiny. Często używane do funkcji "włącz/wyłącz".
• Mechaniczne (linkowe): Ruch joysticka lub dźwigni jest przenoszony na suwaki rozdzielacza za pomocą linek.

Typowe problemy i diagnostyka rozdzielaczy

Najczęstsze problemy związane z rozdzielaczami hydraulicznymi to:

• Wycieki wewnętrzne: Powstają w wyniku zużycia i wytarcia szczelin między suwakiem a korpusem rozdzielacza. Prowadzą do utraty precyzji, siły lub płynności ruchu.
• Zacięcie się suwaka: Najczęściej spowodowane zanieczyszczeniami metalicznymi w oleju, które mogą pochodzić np. z uszkodzonej pompy. Może powodować zablokowanie funkcji lub jej nieprawidłowe działanie.
• Skoki ciśnienia: Awaria rozdzielacza może prowadzić do niestabilności ciśnienia w układzie, co z kolei może niszczyć uszczelnienia w siłownikach i innych elementach hydraulicznych.

Jeśli maszyna traci precyzję lub siłę ruchów, a podstawowe elementy układu hydraulicznego (pompa, filtry, olej) są w dobrym stanie, warto rozważyć diagnostykę rozdzielacza. Pamiętaj, że czystość oleju i wysokiej jakości filtry (np. filtry REDX) są podstawą sprawnego działania całej hydrauliki.
