Minikoparka: Luzy łyżki, przyczyny i naprawa

Ramię koparki to najbardziej obciążony element maszyny budowlanej, wykonujący tysiące cykli pracy dziennie. Z praktyki serwisowej wynika, że 40% wszystkich awarii koparek dotyczy właśnie układu hydraulicznego ramienia. Problemy mogą pojawić się nagle lub narastać stopniowo, jednak wczesne wykrycie usterki oszczędza od 50% do 70% kosztów naprawy. Diagnostyka ramienia koparki nie zawsze wymaga specjalistycznego sprzętu, a podstawowy test można przeprowadzić samodzielnie w zaledwie 5 minut. Niniejszy przewodnik zawiera konkretne procedury diagnostyczne, informacje o kosztach napraw w Polsce oraz harmonogram profilaktyki, który pomoże uniknąć kosztownych awarii.

Najczęstsze symptomy awarii ramienia minikoparki

Awaria ramienia koparki rzadko pojawia się bez ostrzeżenia. Maszyna zwykle „komunikuje” problemy przez charakterystyczne symptomy, a rozpoznanie ich na wczesnym etapie pozwala uniknąć poważniejszych usterek i kosztownych napraw.

Ramię podnosi się powoli lub traci moc

Jest to najczęstszy problem, występujący w 40% wszystkich zgłoszeń serwisowych. Gdy ramię koparki podnosi łyżkę wolniej niż zwykle lub brakuje mu mocy przy pełnym obciążeniu, przyczyna najczęściej tkwi w układzie hydraulicznym.

Główne przyczyny utraty mocy ramienia:

• Niskie ciśnienie hydrauliki (40% przypadków).
• Zanieczyszczony olej hydrauliczny (25%).
• Zapchane filtry (20%).
• Zbyt niskie ciśnienie servo (10%).
• Zużyta pompa hydrauliczna (5%).

Ciśnienie w systemie może spaść z normalnych 220 bar do zaledwie 100-150 bar, co drastycznie zmniejsza siłę roboczą maszyny. Problem często nasila się wraz z nagrzewaniem oleju. Gdy temperatura przekracza 80°C, lepkość oleju maleje i ciśnienie dodatkowo spada. Operator zauważa wtedy, że koparka pracuje sprawnie „na zimno”, ale traci moc po kilku godzinach pracy.

Szybki test w terenie:

Zajmuje zaledwie 2 minuty. Należy opuścić ramię wolno i sprawdzić, czy ruch jest płynny. Następnie przetestować ramię z pełnym obciążeniem - czy moc wystarcza do normalnej pracy? Jeśli masz dostęp do manometru, zmierz ciśnienie na porcie testowym. Dla minikoparki normalne ciśnienie to 200-240 bar. Wartość poniżej 150 bar wskazuje na problem z pompą lub zaworami.

Ramię samo opada (drift)

Gdy ramię koparki samo opada pod własnym ciężarem po wyłączeniu silnika, mamy do czynienia z driftem. Ten problem wymaga natychmiastowej diagnostyki, ponieważ może prowadzić do całkowitej utraty kontroli nad ramieniem.

Test dryfu:

Jest to standardowa procedura OEM stosowana przez serwisy. Należy rozpuścić ramię do pełnego rozszerzenia, wyłączyć silnik i czekać 5 minut. Następnie zmierzyć spadek wysokości ramienia. Jeśli wynosi mniej niż 20 mm, jest to normalne zużycie eksploatacyjne. Spadek między 20-50 mm wymaga obserwacji i monitorowania stanu w kolejnych miesiącach. Natomiast drift większy niż 50 mm to sygnał do pilnej naprawy - zawór trzymający jest uszkodzony.

Przyczyny driftu ramienia według częstości występowania:

• Zawór trzymający zużyty (50% przypadków).
• Uszczelniacz cylindra uszkodzony (35%).
• Zawór bezpieczeństwa zacięty (10%).
• Zawór kontrolny zablokowany (5%).

Każda z tych usterek wymaga innego rozwiązania. Diagnoza jest stosunkowo prosta: jeśli ramię opada tylko podczas wysuwania, ale nie podczas chowania, problem tkwi w uszczelniaczu cylindra. Jeśli opada w obu kierunkach, najprawdopodobniej zawór trzymający wymaga wymiany.

Ramię szarpie lub pracuje nierówno

Szarpany ruch ramienia koparki to symptom, który operator od razu wyczuwa w kabinie. Zamiast płynnego, kontrolowanego ruchu, ramię „skacze” lub pracuje z przerwami. Problem ten ma kilka możliwych źródeł.

Najczęstsze przyczyny szarpania ramienia:

• Powietrze w systemie hydraulicznym (40% przypadków). Pęcherzyki powietrza tłumią ciśnienie oleju i powodują przerywany przepływ. Podczas pracy słychać charakterystyczne syczenie.
• Zanieczyszczony olej (35%), który zawiera cząstki metalu, piasek lub wodę. Zabrudzenia uniemożliwiają prawidłową pracę zaworów.
• Uszkodzony zawór dystrybucyjny (20% przypadków). Tłok zaworu może być zarysowany lub zabrudzony, co uniemożliwia płynne otwieranie i zamykanie kanałów hydraulicznych.
• Problem w samym cylindrze (5% przypadków) - zarysowania na powierzchni tłoka również powodują nierówną pracę.

Rozwiązanie zależy od przyczyny. Odpowietrzenie systemu i wymiana filtrów to koszt 300-600 zł. Często wymiana filtrów i odpowietrzenie systemu rozwiązują problem.

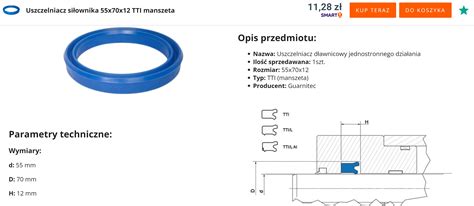

Wyciek oleju z cylindra hydraulicznego

Wyciek oleju to problem, który łatwo zauważyć wizualnie. Plamy oleju pod koparką lub widoczne ślady na cylindrach to sygnał alarmowy. Problem może dotyczyć różnych punktów układu hydraulicznego.

Najczęstsze miejsca wycieków:

• Uszczelniacz dławicy siłownika (gland seal) w górnej części cylindra. Przyczyna to naturalne zużycie lub praca w wysokiej temperaturze powyżej 80°C.
• Połączenia śrubowe - wibracje podczas pracy mogą poluzować śruby i spowodować wyciek.
• Tłoczysko - rysy lub wygięcie pręta powodują uszkodzenie uszczelek.

Progresja wycieku jest przewidywalna: w pierwszym tygodniu widzimy 1-2 krople dziennie, a po kilku dniach plama pojawia się co godzinę. Wymiana uszczelniacza to najpopularniejsza naprawa ramienia, stanowiąca około 40% wszystkich interwencji serwisowych. Regeneracja cylindra kosztuje 50-60% mniej niż wymiana na nowy.

Problemy z luzami na łyżce i ich przyczyny

Łyżka do koparki, jako element mający styczność z różnymi materiałami i przedmiotami, jest bardzo narażona na uszkodzenia. Jej wymiana lub poważniejsze naprawy wiążą się z dużymi kosztami. Warto więc regularnie sprawdzać ich stan techniczny, by jak najszybciej zareagować na ewentualne usterki. Szczególnie dużą uwagę należy zwrócić na kondycję zębów oraz wszystkie ewentualne luzy.

Zużycie tulei

Tuleje to niewielkie, ale kluczowe elementy układów ruchomych w koparkach gąsienicowych i kołowych. Odpowiadają za prawidłowe funkcjonowanie sworzni oraz zachowanie właściwego luzu w połączeniach mechanicznych. Z pozoru niepozorne, w rzeczywistości mają ogromny wpływ na trwałość i sprawność całej maszyny.

Objawy zużycia tulei:

• Wyczuwalny luz w elementach ruchomych. Operator może zauważyć, że maszyna zaczyna reagować mniej precyzyjnie, pojawia się chwianie ramienia lub szarpnięcia podczas manewrowania. Wraz z powiększającym się luzem zwiększa się również ryzyko uszkodzenia innych elementów.
• Charakterystyczne dźwięki pojawiające się podczas pracy koparki. Mogą to być stuki, skrzypienie lub metaliczne tarcie, szczególnie podczas zmiany kierunku ruchu, podnoszenia łyżki czy obracania ramienia.

W tym stanie tuleja nie tylko nie spełnia swojej funkcji, ale też przyczynia się do uszkodzenia sworzni, gniazd tulei i przylegających komponentów. Im wcześniej zostaną rozpoznane objawy zużycia tulei, tym większa szansa na tani i szybki serwis. Wymiana to niewielki koszt w porównaniu z naprawą uszkodzonych gniazd czy koniecznością zakupu nowych ramion roboczych.

Pochylenie łyżki - problem z układem hydraulicznym

Jeżeli po wciśnięciu prawego przycisku na prawym dżojstiku, przewody dostają ciśnienie, a w drugą stronę nie ma żadnej reakcji, to wskazuje na problem z układem hydraulicznym odpowiedzialnym za pochylenie łyżki. Może to być spalony przekaźnik, jak w jednym z opisanych przypadków. Aby sprawdzić, czy funkcja działa poprawnie bez łyżki hydraulicznej, należy podłączyć manometr i sprawdzić ciśnienie w obu kierunkach. Brak reakcji w jedną stronę przy działającej w drugą sugeruje uszkodzenie zaworu sterującego lub elektryki (np. przekaźnika).

Luzy na sworzniu łyżki w ramieniu

Luzy na sworzniach łyżki w ramieniu mogą powstać od uderzeń bokiem łyżki. Należy pamiętać, że obrót koparką nie jest ruchem roboczym, a jego nadmierne używanie do prac ziemnych może prowadzić do poważnych uszkodzeń, takich jak rozleciane łożysko obrotu, uszkodzony reduktor obrotu, a nawet pękające ramiona. Problem może dotyczyć także kolumny obrotu, z której cieknie olej, co wskazuje na konieczność wymiany uszczelniaczy.

Luzy na połączeniach sworzniowych na karetce ładowarki

Powstawanie luzów na połączeniach sworzniowych na karetce ładowarki lub ładowacza czołowego to normalne zużycie eksploatacyjne. Naturalnym środowiskiem pracy każdej ładowarki jest kurz i pył, ich drobinki wnikają w wypracowane połączenia, co znacznie przyspiesza zużycie ruchomych elementów. W ładowarkach teleskopowych ogromnym obciążeniom poddawany jest główny sworzeń mocowania ramienia teleskopu i sworznie mocowania siłowników podnoszących. Najważniejsze jest regularne kontrolowanie luzów i ich eliminowanie.

Siłowniki wykonujące ruch ramieniem zakończone są łożyskami przegubowymi, które w obudowie z jednej strony, a w ramieniu z drugiej zamocowane są sworzniami. Większe luzy mogą powstać między obudową ze sworzniem niż sworzniem a łożyskiem, co wymaga interwencji ślusarza.

Profesjonalny test diagnostyczny

Diagnostyka ramienia koparki nie wymaga od razu specjalistycznego sprzętu. Podstawowy test można przeprowadzić samodzielnie w kilka minut, a wyniki pokażą, czy problem jest poważny czy wymaga jedynie rutynowej konserwacji.

Szybka diagnoza w terenie - bez narzędzi

Ten test zajmuje zaledwie 5-10 minut i nie wymaga żadnego specjalistycznego sprzętu. Wystarczy znajomość maszyny i kilka prostych obserwacji. Procedura składa się z czterech kroków.

Krok 1: Obserwacja wizualna (1 minuta)

Należy sprawdzić, czy widoczne są ślady oleju pod cylindrami. Przyjrzeć się połączeniom - czy są poluźnione? Obejrzeć tłoczysko - czy widać rysy lub wyraźne zużycie? Sprawdzić, czy nie ma osadu oleju na gąsienicach lub podwoziu.

Krok 2: Test dryfu (5 minut)

Jest to najważniejszy element diagnostyki. Rozpuść ramię do pełnego rozszerzenia i wyłącz silnik na 5 minut. Zmierz spadek wysokości. Jeśli wynosi mniej niż 20 mm, wszystko jest w porządku. Spadek większy niż 50 mm wymaga pilnej wizyty w serwisie.

Krok 3: Test mocy (2 minuty)

Rozpuść ramię wolno i obserwuj, czy ruch jest płynny. Jeśli masz możliwość, porównaj zachowanie z inną koparką tego samego typu. Różnice w szybkości i płynności ruchu wskazują na problemy z układem hydraulicznym.

Krok 4: Test szarpnięcia (1 minuta)

Wykonaj kilka pełnych cykli pracy ramieniem. Czy ruch jest gładki czy pełen szarpnięć? Czy słychać nietypowe dźwięki - syczenie, stukanie, trzaski? Nietypowe dźwięki często wskazują na powietrze w układzie lub zużyte zawory. Ten prosty test wykrywa około 80% problemów jeszcze przed wizytą w serwisie, oszczędzając czas i pieniądze.

Pełna diagnostyka z manometrem - 30 minut

Jeśli szybki test wykazał nieprawidłowości, warto przeprowadzić pełną diagnostykę ciśnienia. Wymaga to manometru hydraulicznego (koszt 200-400 zł) i instrukcji obsługi maszyny. Całość zajmuje 30-45 minut.

Test 1: Ciśnienie główne pompy

Podłącz manometr do portu testowego głównego układu hydraulicznego. Rozpuść ramię i odczytaj ciśnienie. Dla minikoparki normalne ciśnienie to 200-240 bar. Jeśli manometr pokazuje mniej niż 150 bar, problem tkwi w pompie hydraulicznej lub w zaworze głównym.

Test 2: Ciśnienie servo (pilot pressure)

Normalne ciśnienie w układzie sterowania to 20-30 bar. Jeśli manometr pokazuje mniej niż 15 bar, sprawdź solenoid lub filtr servo. Całkowity brak ciśnienia (0 bar) oznacza uszkodzony zawór servo.

Test 3: Ciśnienie powrotu

W prawidłowo działającym układzie hydraulicznym ciśnienie na linii powrotnej wynosi 0-5 bar. Jeśli manometr pokazuje więcej niż 10 bar, filtr powrotny jest zapchany i wymaga wymiany.

Test 4: Ciśnienie na każdym cylindrze

Zmierz ciśnienie osobno dla cylindra ramienia, wysięgnika i łyżki. Jeśli różnica między cylindrami przekracza 30 bar, problem tkwi w zaworze rozdzielacza - jeden z kanałów nie otwiera się w pełni. Koszt profesjonalnej diagnostyki w serwisie to około 300 zł.

Naprawa luzów i łyżek w minikoparkach

Naprawa luzów oraz uszkodzeń łyżki w minikoparce to zadania wymagające specjalistycznej wiedzy i odpowiedniego sprzętu. Wiele usterek, takich jak zapowietrzone stabilizatory czy spalony przekaźnik pochylenia łyżki, zostało zdiagnozowanych i naprawionych. W przypadku wycieku oleju z kolumny obrotu, konieczna jest rozbiórka i wymiana uszczelniaczy.

Naprawa łyżki koparki

Firmy specjalizujące się w naprawie łyżek oferują szeroki zakres usług, takich jak usuwanie wad spoin łączących elementy składowe oraz przywracanie pierwotnej geometrii. Wykonanie prac naprawczych może obejmować również naprawę i usunięcie pęknięć na dnie i ścianach bocznych oraz naprawę uszkodzonych uchwytów do ciągnięcia i podnoszenia. Naprawa łyżki na miejscu wymaga znacznego doświadczenia, umiejętności i odpowiedniego sprzętu. Wymiana zużytej lub uszkodzonej łyżki na nową jest kosztowna, dlatego znacznie łatwiej, taniej i równie skutecznie jest zamówić naprawę łyżki z użyciem nowoczesnych technologii spawalniczych i materiałów. Możliwe jest wzmocnienie konstrukcji narzędzia roboczego lub całkowite przywrócenie go do stanu używalności nawet po poważnych uszkodzeniach wynikających z długotrwałej eksploatacji i dużych obciążeń.

Wymiana i regeneracja uszczelniaczy oraz siłowników

W przypadku wycieków z cylindrów hydraulicznych, najczęstszą naprawą jest wymiana uszczelniacza dławicy siłownika. Regeneracja cylindra to koszt 50-60% mniej niż wymiana na nowy. Jeśli chodzi o siłownik łyżki, zaleca się, aby miał on lekkie luzy między mocowaniem, by swobodnie chodzić na boki, zamiast stosowania podkładek eliminujących luz.

Naprawa i wymiana tulei

Wymiana zużytych tulei jest niewielkim kosztem w porównaniu z naprawą uszkodzonych gniazd czy koniecznością zakupu nowych ramion roboczych. Regularna kontrola stanu tulei powinna być stałym elementem obsługi technicznej koparki. Zużyte tuleje w koparce powodują luzy, hałas i spadek precyzji pracy, a ignorowanie objawów może prowadzić do poważnych uszkodzeń i kosztownych napraw.

Typy łyżek do koparek

Łyżka do koparki to jeden z kluczowych podzespołów tego typu urządzeń i zarazem część, która odróżnia je od pozostałych rodzajów sprzętu budowlanego. Wyróżniamy kilka ich typów, różniących się między sobą konstrukcją i zastosowaniem. Należy pamiętać, że niektóre łyżki mogą nie być kompatybilne ze wszystkimi urządzeniami.

Główne typy łyżek:

• Łyżki skarpowe: Stosowane do skarpowania terenu, czyli likwidowania nierówności i przygotowania go do przeprowadzenia kolejnych robót.
• Łyżki do minikoparek: Wykorzystywane przede wszystkim tam, gdzie nie jest możliwe dotarcie ciężkim sprzętem.
• Łyżki ażurowe: Wykorzystywane przede wszystkim w czasie prac drogowych i rozbiórkowych.

Czynniki wpływające na wydajność i trwałość łyżki:

1. Rodzaj materiału, z którego jest wykonana łyżka.
2. Jej konstrukcja.
3. Odpowiedni dobór rozmiaru do zadania.
4. Regularna konserwacja i eksploatacja zgodnie z zaleceniami producenta.

Jak dbać o łyżkę koparki:

Aby utrzymać wysoką wydajność i trwałość łyżki koparki, należy regularnie sprawdzać jej stan, unikać przeciążania i działania w sposób niezgodny z zaleceniami producenta, a także regularnie konserwować, smarować i wykonywać przeglądy techniczne.

Najczęstsze objawy zużycia łyżki:

Odkształcenia, pęknięcia, zużycie ostrzy i brak stabilności. Jeśli zauważysz te symptomy, konieczne może być dokonanie napraw lub wymiana łyżki, aby zapewnić jej efektywną pracę i bezpieczne użytkowanie.

Marki koparek a awarie ramienia

Niezawodność ramienia koparki różni się znacząco między markami i modelami. Analiza ponad 1200 zgłoszeń serwisowych z Polski pokazuje wyraźne wzorce.

Minikoparki

• Kubota (modele KX36-3, KX40, KX57): Cierpią na spadek mocy na ciepło. Ciśnienie spada z normalnych 220 bar do zaledwie 100 bar, gdy olej hydrauliczny nagrzeje się powyżej 80°C. Problem najczęściej tkwi w nieprawidłowym ustawieniu zaworów servo. Regulacja rozdzielacza to koszt 600-1200 zł.
• Caterpillar (serie 301, 302, 304): Jedne z najbardziej niezawodnych minikoparek. Problemy zdarzają się rzadko i zwykle dotyczą naturalnego zużycia po około 2000 motogodzinach pracy. Czasem pojawiają się wycieki z cylindrów, rzadko problemy z kołami zębatymi napędu ramienia.
• JCB (serie 8018, 8020): Czasem mają problemy z układem servo. Objawy to słabnące ruchy ramienia, szczególnie po nagrzaniu maszyny. Przyczyna to niedoładowanie servo lub zablokowany zawór jednokierunkowy. Czyszczenie zaworów to koszt 300-600 zł. Problemy z ramieniem pojawiają się rzadko, zwykle po przekroczeniu 3000 motogodzin.

Koparki średnie (od 6 do 20 ton)

• Caterpillar (serie E200, E220, E307, E311): Najpopularniejsze koparki średnie w Polsce i jeden z najbardziej niezawodnych wyborów. Model E200B czasem ma wycieki hydrauliki, ale to naturalne zużycie po latach eksploatacji. Główne problemy CAT dotyczą silnika spalinowego, nie układu hydraulicznego.
• Komatsu (PC200, PC300, PC350): Rzadko mają problemy z ramieniem. Gdy już się pojawią, to zwykle drift spowodowany uszkodzonym zaworem trzymającym.
• Volvo (EC210, EC240): Solidne maszyny, które czasem mają problemy z solenoidami w układzie sterowania. Problem zwykle objawia się losowym zanikiem funkcji ramienia. Naprawa to standardowa procedura kosztująca 500-1200 zł.

Koparki chińskie (Sany, XCMG, Lonking)

Są coraz popularniejszym wyborem ze względu na cenę. Typowe problemy to niższe ciśnienia robocze zaworów, więcej zanieczyszczeń w układzie hydraulicznym po zakupie (złe składowanie podczas transportu), szybsze zużycie uszczelek. Maszyny te lepiej sprawdzają się przy lekkich i średnich robotach. Zalecana konserwacja to częstsza wymiana filtrów (co 150 motogodzin zamiast standardowych 250). Warto również przeprowadzić czyszczenie układu hydraulicznego zaraz po zakupie oraz zlecić ustawienie zaworów specjaliście.

Ranking niezawodności ramienia koparki (według częstości awarii):

• Najlepsze oceny (mniej niż 5% awarii rocznie): Caterpillar i Komatsu.
• Bardzo dobre oceny (około 8-10% awarii): Hitachi, Volvo i JCB.
• Dobre oceny (12-15% awarii): Kubota i Yanmar (sprawdzają się przy lekkich pracach).
• Marki chińskie: Najwyższy odsetek interwencji serwisowych - około 25% w pierwszym roku eksploatacji.

Koszty naprawy ramienia koparki (na 2025 rok)

Ceny napraw ramienia koparki w Polsce różnią się znacząco w zależności od rodzaju usterki i regionu.

Cennik serwisu mobilnego:

• Godzina pracy mechanika: 240 zł.
• Diagnostyka bez naprawy: 300 zł.
• Dojazd powyżej 50 km od bazy: 2 zł za każdy kilometr.
• Weekend i święta: Ceny rosną o 30%.
• Średni koszt wizyty serwisowej z drobną naprawą: 1200-1500 zł.
• Czas reakcji serwisu: Zwykle 24-48 godzin, w pilnych przypadkach tego samego dnia.

Najczęstsze naprawy - rzeczywiste koszty:
