Układy hydrauliczne wykorzystują energię przetwarzaną przez ciecz, zazwyczaj specjalny olej hydrauliczny, aby napędzać maszyny. W sercu każdego układu hydraulicznego leży pompa hydrauliczna - niezastąpiony element, który za pomocą zaworów przemieszcza płyn hydrauliczny przez system, dostarczając energię niezbędną do aktywowania siłowników. Dzięki precyzyjnemu utrzymaniu odpowiedniego ciśnienia i przepływu oleju, pompa pozwala na efektywną zamianę energii hydraulicznej na mechaniczną, co jest kluczowe dla sprawnej pracy maszyny.
Jak Działają Układy Hydrauliczne?
Układy hydrauliczne opierają swoją pracę na czerpaniu energii z cieczy, najczęściej specjalnego oleju hydraulicznego. Rekomenduje się korzystanie z tego samego rodzaju oleju, dedykowanego do konkretnej maszyny, oraz jego regularną wymianę. Typowa lepkość oleju to 46-68 cSt, przy czym najczęściej stosuje się olej zgodny z normą ISO VG 46.
Za przemieszczanie cieczy po całym układzie odpowiada właśnie pompa hydrauliczna. Dzieje się to dzięki systemowi zaworów, które kierują ciecz do silnika hydraulicznego lub siłownika. Całość napędzana jest przez silnik maszyny. Pompa w tym układzie dba o prawidłowe ciśnienie oraz przepływ cieczy. Innymi słowy, dzięki pompie i odpowiednio wysokiemu ciśnieniu, z oleju można wytworzyć energię mechaniczną potrzebną do pracy maszyny.
Proces Działania Pompy Hydraulicznej
- Proces rozpoczyna się od dostarczenia energii mechanicznej, która jest przekształcana w siłę hydrauliczną.
- Wirnik, napędzany silnikiem, wprowadza ruch w układzie.
- Energia mechaniczna jest przekazywana na ciecz, zwiększając jej ciśnienie.
- Prędkość obrotowa wirnika zwykle wynosi od 1000 do 3000 obr/min, a wartość ta wpływa bezpośrednio na wydajność całego systemu.
Płyn roboczy musi spełniać ściśle określone wymagania, a przy jego wyborze należy uwzględnić warunki pracy maszyny. Precyzyjna konstrukcja pompy decyduje o wydajności i trwałości układów hydraulicznych. Obudowa wykonana jest zwykle z żeliwa sferycznego, charakteryzującego się wysoką wytrzymałością. Tłoki, produkowane ze stopów miedzi, muszą mieć tolerancję wykonania ±0,005 mm. Zawór przelewowy w każdym wariancie pompy pełni kluczową funkcję bezpieczeństwa.
Rodzaje Pomp Hydraulicznych
Wyróżnia się kilka rodzajów pomp hydraulicznych, różniących się budową i zastosowaniem. Dwoma dominującymi typami, szczególnie w maszynach budowlanych, są pompy zębate i łopatkowe, które wyróżniają się prostotą budowy oraz niezawodnością działania.

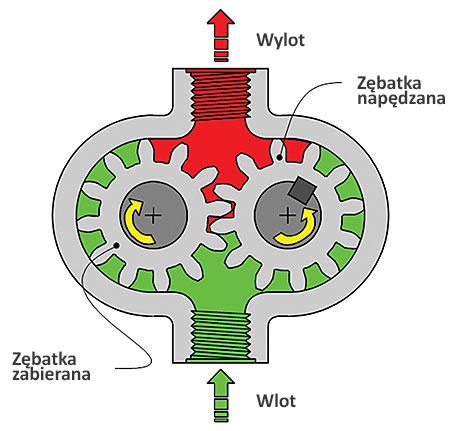

Pompy Zębate
Pompy zębate są uznawane za jedne z najbardziej niezawodnych i wydajnych komponentów w układach hydraulicznych. Działanie pompy zębatej oparte jest na dwóch wirujących kołach zębatych, które generują przepływ. Koła te łączą się z wałami: napędowym i napędzanym. Pompy zębate są często wybierane ze względu na swoją zdolność do generowania ciągłego przepływu przy relatywnie niskich kosztach operacyjnych.
Pompy Łopatkowe
Pompy łopatkowe, zamiast wirujących kół, są wyposażone w łopatki, które mają za zadanie zgarniać ciecz z komory ssawnej w momencie obracania wirnika. Dzięki specjalnej konstrukcji z ruchomymi łopatkami, urządzenia te zapewniają płynną pracę. Ich poziom hałasu wynosi zaledwie 65 dB przy 1500 obr/min.
Pompy Tłokowe
Dla zastosowań, gdzie wymagana jest precyzyjna kontrola nad siłą i prędkością maszyn, idealne są pompy tłokowe, oferujące regulowaną wydajność. W pompach tłokowych elementem zmieniającym objętość komory jest tłok poruszający się w cylindrze. Istnieje możliwość zmiany pochylenia tarczy zawiadującej położeniem tłoków, dzięki czemu uzyskuje się wpływ na parametry pracy. Pompy tłokowe osiągają ciśnienie do 700 bar, co pozwala na pracę w ekstremalnych warunkach.
Pompy Śrubowe
Istnieją także rozwiązania ze ślimakowym wirnikiem (pompy śrubowe), które sprawdzają się tam, gdzie występują zanieczyszczenia, często stosowane w prasach hydraulicznych i maszynach do recyklingu.
Zastosowanie Pomp Hydraulicznych w Minikoparkach i Innych Maszynach
Pompy hydrauliczne pełnią kluczową rolę w operacyjnej sprawności maszyn budowlanych, od zapewniania siły niezbędnej do obracania ciężkich nadwozi koparek, po precyzyjne sterowanie rozmaitymi systemami pomocniczymi, takimi jak podnośniki czy ramiona robocze. Ich zdolność do przekształcania energii mechanicznej w siłę hydrauliczną jest fundamentem dla wielu zaawansowanych funkcji, które stanowią standard w sprzęcie budowlanym.
Wszechstronność Zastosowań
Wszechstronność pomp hydraulicznych rozciąga się daleko poza świat budownictwa, znajdując szerokie zastosowanie w wielu branżach przemysłowych. Od rolnictwa, przez górnictwo, po przemysł ciężki, te urządzenia są niezbędne do napędzania maszyn tak różnorodnych jak traktory, wiertnice czy prasy. W przemyśle papierniczym umożliwiają kontrolę nad maszynami do produkcji papieru, gwarantując precyzję i niezawodność procesów. W sektorze morskim są kluczowe dla operacji takich jak podnoszenie kotwic czy obsługa żurawi portowych. W przemyśle spożywczym, chemicznym, farmaceutycznym, samochodowym i elektronicznym również odgrywają istotną rolę.
Zastosowanie w Maszynach Budowlanych
W zależności od rodzaju maszyny, możemy spotkać się z różnymi typami pomp. Dzięki pompie hydraulicznej możliwe jest obracanie nadwoziem koparki, przemieszczanie się maszyny oraz sterowanie systemami pomocniczymi, takimi jak zawieszenie. Dzięki siłownikom pompy wpływają na pracę elementów ramienia koparki. W branży budowlanej aż 95% urządzeń korzysta z układów hydraulicznych. Koparki, ładowarki i spychacze wymagają niezawodności nawet przy dużych obciążeniach.
Egzamin UDT na wózek widłowy - jak sprawdzić szczelność układu hydraulicznego?
Konserwacja, Awaryjność i Wydajność Pomp Hydraulicznych
Długotrwała i bezawaryjna praca układów hydraulicznych zależy od właściwej pielęgnacji, systematyczności oraz stosowania się do zaleceń producenta. Inwestycje w wysokiej jakości pompy hydrauliczne, wraz z regularnym przeglądem i konserwacją, są kluczowe dla utrzymania nieprzerwanej i bezawaryjnej pracy maszyn.
Kluczowe Aspekty Konserwacji
- Wybór cieczy roboczej: Podstawą jest odpowiedni olej hydrauliczny o lepkości dopasowanej do warunków pracy (zazwyczaj 46-68 cSt).
- Monitorowanie poziomu oleju: Zaleca się sprawdzanie poziomu cieczy co 50 godzin pracy.
- Filtracja oleju: Troska o filtrację oleju hydraulicznego i monitoring stanu technicznego są niezbędne do zapobiegania wyciekom i awariom.
- Regularne przeglądy: Pełny przegląd należy wykonywać co 500-1000 godzin pracy.
- Uszczelnienia: Każdy wał, moment obrotowy, a nawet uszczelnienie, odgrywa istotną rolę w zapewnieniu ciągłości pracy i minimalizacji wycieków.
Typowe Przyczyny Awarii Pomp Hydraulicznych
Nawet małe błędy w eksploatacji mogą prowadzić do poważnych usterek. Statystyki pokazują, że 35% usterek wynika z zużycia uszczelek, a kolejne 28% to skutek zanieczyszczeń w układzie. Koszt przestoju maszyny może sięgać nawet 5000 dolarów na godzinę.
- Zabrudzenia oleju hydraulicznego: Cząstki metalu, kurz czy resztki uszczelek powodują przyspieszone zużycie wewnętrznych komponentów, co prowadzi do spadku ciśnienia, zwiększonego hałasu, a nawet całkowitego uszkodzenia pompy.
- Niski poziom lub zła jakość oleju: Pompy hydrauliczne pracują pod dużym obciążeniem i wymagają stałego chłodzenia oraz smarowania. Niski poziom oleju, jego zła jakość lub zbyt wysoka temperatura mogą prowadzić do przegrzania i zatarcia pompy.
- Praca na zbyt wysokim ciśnieniu: Niewłaściwa regulacja zaworów, zablokowane przewody czy długotrwałe przeciążenia powodują nadmierne zużycie elementów pompy, objawiające się spadkami wydajności i nieszczelnościami.
- Naturalne zużycie: Każda pompa hydrauliczna ma swoją określoną żywotność. Z czasem dochodzi do zużycia tłoczków, łożysk czy uszczelnień. Objawy takie jak spadki ciśnienia, wycieki czy nierówna praca powinny być sygnałem do przeglądu.
O awarii pompy hydraulicznej może świadczyć utrata mocy urządzenia oraz brak płynności przy manewrowaniu łyżką. Inne niepokojące sygnały mogą pojawiać się na monitorze i zwiastować np. zbyt wysokie obroty. W takiej sytuacji potrzebna jest wizyta w autoryzowanym serwisie, gdzie specjalista przeprowadzi kompleksową diagnostykę.
Wyzwania Związane ze Zwiększaniem Wydajności Pompy w Minikoparkach
Pytanie o możliwość zwiększenia wydajności pompy hydraulicznej, na przykład w minikoparce, aby mogła wykonywać przynajmniej dwie funkcje na raz, jest często zadawane. Lepsze minikoparki często posiadają dwie pompy albo pompy z wieloma sekcjami, z których każda może obsługiwać niezależne obwody hydrauliczne, co umożliwia jednoczesne wykonywanie wielu funkcji. W przypadku prostszych konstrukcji, próby zwiększenia wydajności poprzez modyfikacje mogą być ograniczone.
Generalnie, sposobem na zwiększenie wydajności byłoby zwiększenie obrotów pompy. Wiąże się to jednak z pytaniami o ograniczenia konstrukcyjne pompy, bilans mocy silnika, a także bezpieczeństwo pracy oraz temperaturę chłodziwa i oleju. Zmiana wielkości pompy, jeśli jest możliwa dla danej instalacji, jest również związana ze zmianą średnic wałka, co czyni ją niełatwą do realizacji. Istnieje również obawa, że prostsze konstrukcje zostały zoptymalizowane do granic możliwości, a zmuszanie ich do dalszego wysiłku może skutkować awarią.

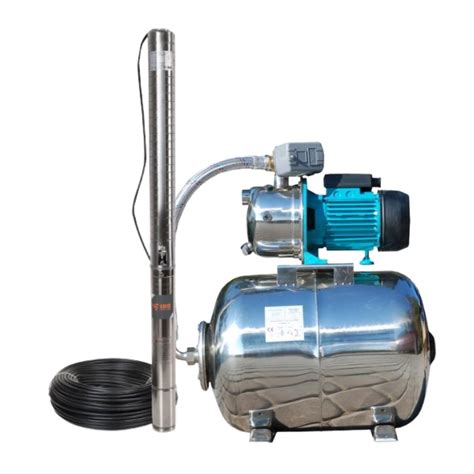

Regeneracja czy Wymiana Pompy?
Decyzja o naprawie (regeneracji) lub wymianie pompy hydraulicznej wymaga analizy wielu czynników. Naprawa istniejącego urządzenia to rozwiązanie, które często pozwala zaoszczędzić 40-60% kosztów nowego zakupu. Regenerowane urządzenia mają zwykle gwarancję 12-24 miesięcy.
Zakup nowego urządzenia staje się koniecznością, gdy koszt naprawy przekracza 70% wartości nowego. W przemyśle ciężkim często stosuje się mieszane strategie: kluczowe maszyny wyposaża się w nowe urządzenia, podczas gdy pompy w maszynach pomocniczych są regenerowane.
Profesjonalne wsparcie ze strony dostawców części i serwisów odgrywa kluczową rolę w zapewnieniu, że maszyny pracują na najwyższych obrotach. Eksperci posiadają głęboką wiedzę na temat pomp hydraulicznych i ich aplikacji, co pozwala im oferować bezcenne doradztwo w doborze najodpowiedniejszej pompy oraz minimalizować przestoje dzięki szybkiej dostępności komponentów.
