Zrozumienie kluczowych schematów sterowania minikoparką jest fundamentalne dla każdego operatora, aby zapewnić efektywną i bezpieczną pracę. Ten kompleksowy przewodnik ma na celu przedstawienie zarówno podstawowych wzorców sterowania joystickami, jak i zaawansowanych systemów, które rewolucjonizują budownictwo.
Podstawowe Wzorce Sterowania Joystickami
Kluczowe wzorce sterowania joystickami, które odpowiadają za ruch wysięgnika, łyżki, ramienia koparki (stick) i obrót nadwozia podczas operacji koparki, są niezbędne do opanowania. Wyróżnia się dwa główne wzorce sterowania operatora: ISO i SAE. Ich rozróżnienie znacząco zwiększa biegłość w obsłudze maszyn.
Wzorce ISO vs. SAE
Podczas obsługi koparki kluczowe jest zrozumienie dwóch głównych wzorców sterowania: ISO i SAE. Wzorzec ISO, znany również jako "sterowanie CAT" lub "sterowanie koparki", jest bardziej rozpowszechniony na całym świecie. Wykorzystuje on prawą dźwignię do sterowania wysięgnikiem i łyżką, podczas gdy lewa dźwignia kontroluje ruchy ramienia koparki (stick) i obrót nadwozia.
Z drugiej strony, SAE, często nazywane "sterowaniem John Deere" lub "sterowaniem koparko-ładowarki", jest standardem w Stanach Zjednoczonych. W przypadku SAE, lewy joystick steruje wysięgnikiem i obrotem nadwozia, natomiast prawy joystick zarządza ramieniem koparki i łyżką. Należy zauważyć, że oba standardy wykorzystują lewy joystick do sterowania obrotem nadwozia.
Dla operatorów pracujących z różnymi maszynami lub mających własne preferencje, nowsze modele koparek mogą być wyposażone w dźwignię do przełączania między wzorcami sterowania ISO i SAE. Niezwykle ważne jest zapoznanie się ze wzorcem sterowania używanym przez daną maszynę. Zazwyczaj na sprzęcie znajduje się karta referencyjna wskazująca konkretny wzorzec sterowania.
Choć wiele nowoczesnych koparek i koparko-ładowarek może działać zarówno ze sterowaniem SAE, jak i ISO, historycznie koparko-ładowarki zazwyczaj używały sterowania SAE, a koparki sterowania ISO. Dziś, mimo że koparko-ładowarki i koparki mogą mieć ten sam wzorzec sterowania joystickami, ogólne sterowanie operacyjne różni się między tymi dwoma maszynami. Systemy sterowania różnią się również w zależności od producenta i konkretnego modelu maszyny. Wielu operatorów poszukuje schematów lub ręcznych szkiców funkcji joysticków, aby zrozumieć, jaki ruch joystickiem odpowiada za jaki ruch koparki.

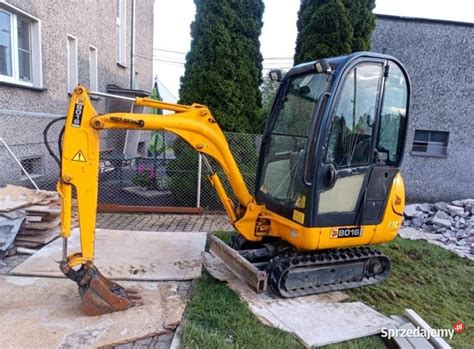

Ogólne Procedury Obsługi Minikoparki
Aby bezpiecznie i efektywnie obsługiwać koparkę, istotne jest przestrzeganie zestawu ważnych kroków. Przed wejściem do koparki należy upewnić się, że drzwi są bezpiecznie zablokowane z boku maszyny. Pozwoli to nie tylko bezpiecznie wspiąć się po uchwycie, ale także zapobiegnie niespodziewanemu zamknięciu drzwi przez wiatr.
Obsługa koparki wiąże się z szeregiem kluczowych kroków w celu zapewnienia bezpieczeństwa i wydajności. Koparka jest wyposażona w dwa pedały gąsienic, każdy odpowiadający jednej gąsienicy. Pedały te mogą być obsługiwane zarówno za pomocą sterowania ręcznego, jak i pedałów nożnych, co pozwala na wszechstronność sterowania. Aby przesunąć koparkę do przodu, należy nacisnąć oba pedały gąsienic do przodu, a aby cofnąć, pociągnąć oba pedały do tyłu. Sterowanie i manewrowanie koparką wymaga kombinacji operacji pedałami. Aby zmaksymalizować stabilność podczas kopania, należy utrzymywać prostą linię. Przy efektywnym zasypywaniu wystarczy odwrócić proces kopania, pamiętając, aby tym razem trzymać łyżkę bliżej ziemi. Aby przyspieszyć proces, można spróbować jednoczesnego skrobania i obracania. Można również spłaszczyć łyżkę i użyć jej tyłu lub boku do wpychania materiału do otworu podczas cofania lub obracania na boki.
Jeśli chodzi o zmianę spadku lub nachylenia terenu, koparka okazuje się nieocenionym narzędziem do różnych zastosowań, czy to przygotowania placu budowy, czy kierowania przepływu wody w określonym kierunku. W tym celu należy pociągnąć łyżkę prosto do tyłu wzdłuż ziemi, pozwalając jej skrobać i gromadzić materiał w wyznaczonym obszarze do podniesienia.
Nowoczesne Systemy Sterowania Maszyną
Sterowanie maszyną to klucz do precyzji, efektywności i zapewnienia, że maszyny wykonują dokładnie to, czego potrzebujesz za pierwszym razem. Mówiąc prosto, systemy sterowania maszyną ułatwiają prace budowlane. Dzięki technologiom GNSS, czujnikom IMU i inteligentnemu oprogramowaniu, operatorzy maszyn mogą precyzyjnie śledzić plany, minimalizując poprawki i zwiększając efektywność projektu.
Co tworzy System Sterowania Maszyną: Analiza
Systemy sterowania maszyną wykorzystują technologię GNSS i 3D, aby poprawić precyzję, wydajność i spójność operacji maszyn. Na czele nowoczesnych systemów sterowania maszyną stoi integracja technologii GNSS i 3D. To potężne połączenie transformuje sposób działania maszyn, zwiększając precyzję i efektywność.
Zalety technologii GNSS w sterowaniu maszyną
Technologia GNSS (Globalny System Nawigacji Satelitarnej) dostarcza operatorom superdokładny nawigator, który dostarcza dane w czasie rzeczywistym na temat położenia ich maszyny i zadań do wykonania, zapewniając, że ściśle przestrzegają specyfikacji projektu. Korzystając z sygnałów z satelit znajdujących się daleko w przestrzeni kosmicznej, zapewnia ona informacje w czasie rzeczywistym o dokładnym położeniu i orientacji maszyn budowlanych, dbając o to, by każdy ich ruch był dokładnie trafiony. Jest to niezwykle ważne przy precyzyjnych zadaniach, takich jak niwelacja terenu (niwelacja) lub kopanie w odpowiednich miejscach (kopanie).
Korzyści z technologii GNSS to:
- Oszczędność czasu i pieniędzy: Dzięki GNSS maszyny są tak dokładne, że można pożegnać się z dniami podwójnego sprawdzania pracy i naprawiania błędów. Oznacza to, że prace są wykonywane szybciej, a wykonawcy oszczędzają na pracy i materiałach.
- Precyzyjne wskazówki: Bezpośrednio od Unicontrol, to jak posiadanie superinteligentnego przyjaciela, który mówi maszynie dokładnie, gdzie iść i co robić, aby każda łopata ziemi była idealna.
Technologia sterowania maszyną 3D
Podczas gdy GNSS zapewnia, że maszyny znajdują się we właściwym miejscu, modelowanie 3D dostarcza kontekstu, pokazując operatorowi, jak powinien w czasie rzeczywistym wyglądać teren i prowadząc go przez każde cięcie i wypełnienie. Skomplikowane specyfikacje i projekty terenu są tutaj transformowane w przyjazny użytkownikowi wirtualny krajobraz. To jak dawanie operatorom mapy 3D, umożliwiając im nawigowanie przez skomplikowane zadania, zachowując przy tym ścisłe kontury i wymiary pliku projektowego.
Korzyści z technologii sterowania maszyną 3D to:
- Radzenie sobie ze złożonymi zadaniami: To zmienia zasady gry, szczególnie przy skomplikowanych projektach, takich jak budowa dróg, mostów czy dużych wykopów, pomagając operatorom opanować te zadania z łatwością.
- Większa niezależność operatora: Dzięki szczegółowemu, wizualnemu przedstawieniu projektu na wyciągnięcie ręki, operatorzy mogą realizować zadania bardziej autonomicznie, zmniejszając potrzebę ciągłego nadzoru i instrukcji.
To tak, jakby mówić: "Oto dokładnie, gdzie musisz kopać lub gdzie przesunąć ziemię, i oto jak to powinno wyglądać, gdy skończysz." To pomaga operatorom wiedzieć, co robić, bez ciągłego pytania o wskazówki, co ułatwia ich pracę, czyniąc ją prostszą i bardziej niezależną.
Kluczowe składniki systemu sterowania maszyną
System sterowania maszyną to zespół technologii, które współpracują, aby rewolucjonizować precyzję i efektywność działania maszyn.
Czujniki IMU: Zmysły systemu
Czujniki IMU (jednostka pomiaru bezwładności) to oczy i uszy systemu, rejestrujące kluczowe ruchy maszyny oraz położenie łyżki, przekształcając je w dane. Obejmuje to różnorodne czujniki IMU dostarczające dane w czasie rzeczywistym o ruchach koparki, ładowarki kołowej, spychacza lub ładowarki kompaktowej, na przykład czujnik Unicontrol3D Stick. Zamontowane na ruchomych częściach maszyny, śledzą i raportują każdy ruch, upewniając się, że odpowiada on szczegółowym konturom i wymiarom określonym w projekcie. Gdy łyżka zboczy z kursu, natychmiast to zauważają. Ta natychmiastowa informacja zwrotna pozwala operatorom na bieżąco korygować położenie, gwarantując, że każdy ruch jest zgodny z planem projektu.
Technologia GNSS: Precyzyjny przewodnik
Podczas gdy czujniki IMU zapewniają maszynom perspektywę bliskiego zasięgu i obliczają zmianę położenia ostrza lub łyżki, technologia GNSS umożliwia czujnikom rejestrowanie tych danych w czasie rzeczywistym. Tworzą cyfrową mapę placu budowy, przekształcając fizyczne przestrzenie w precyzyjne, nawigowalne tereny cyfrowe. Technologia GNSS odgrywa kluczową rolę w mapowaniu całego placu budowy w formie cyfrowej, zapewniając dokładność do 2 cm - mniej więcej wielkości piłki golfowej. Włączając do systemu wiele globalnych systemów, takich jak GLONASS, Galileo i BeiDou, GNSS zapewnia, że ta dokładność jest standardem utrzymywanym na całym świecie w różnych środowiskach.
Anteny GNSS, zamontowane na maszynach, są kluczowym ogniwem, zapewniając, że sprzęt odbiera precyzyjne dane o położeniu. Systemy GNSS nie tylko prowadzą maszyny; tworzą także dokładne cyfrowe odwzorowanie placu budowy. To cyfrowe mapowanie stanowi podstawę dla precyzyjnej realizacji projektu, pozwalając operatorom maszyn pracować z pewnością, że osiągają dokładność aż do najmniejszych szczegółów.
Sprzęt maszynowy: Fizyczna precyzja w pracy
Przechodząc od cyfrowej precyzji do fizycznej akcji, zagłębiamy się w sprzęt maszynowy - prawdziwych wykonawców w tej równości. Realizacja w rzeczywistym świecie: GNSS mapuje, sensory dopracowują szczegóły, a tu wkracza sprzęt maszynowy - łopaty, łyżki i wiele więcej. To oni przekształcają te wszystkie dane w rzeczywistą pracę. Sensory zajmują się szczegółami z bliska, zapewniając, że każda część jest przesuwana dokładnie tam, gdzie trzeba. GNSS zapewniają wskazówki ogólne. To połączenie oznacza, że maszyny działają z precyzją laserową, dokładnie zgodnie z wymaganiami projektu. System sterowania łączy dane GNSS i sensory, kierując operatorów maszyn, by wykonywali zadania z chirurgiczną precyzją. Operatorzy otrzymują informacje zwrotne i wizualizacje w czasie rzeczywistym, poprawiając ich kontrolę i czyniąc każdą czynność wartościową. Kierując się precyzją technologii GNSS i sensorów IMU, maszyna wykonuje fizyczną pracę na placu budowy. System sterowania maszyną pełni rolę zaawansowanego systemu wskazówek, zwiększając kontrolę operatora i zapewniając precyzyjność oraz efektywność.
Jednostka wyświetlająca: Budownictwo uproszczone
Jednostka wyświetlająca to miejsce, gdzie wszystko się łączy. Przetwarza skomplikowane modele 3D, precyzyjne dane GNSS i rzeczywiste ruchy maszyny, przekształcając je w łatwe do odczytania wizualizacje dla operatora.
Trzy kluczowe powody, dla których jednostka wyświetlająca odgrywa kluczową rolę:
- 3D i GNSS połączone: Operatorzy widzą na wyświetlaczu na żywo mapę - plan 3D i lokalizację GNSS oraz dane w czasie rzeczywistym z sensorów IMU. Pokazuje dokładnie, gdzie być i co robić, przekształcając skomplikowane dane w proste działania.
- Specyficzne wskazówki dla zadań: Wyświetlacz skupia się na konkretnych zadaniach, kierując operatorów, gdzie i jak pracować. Z zestawem intuicyjnych funkcji operatorzy maszyn mogą dostosować system, aby wspierał ich w różnych zadaniach.
- Wizualizacja działań maszyny: Każda akcja wykonana przez maszynę jest odbijana na ekranie, zapewniając, że jest zgodna z projektem. To informacje zwrotne w czasie rzeczywistym, zapewniające precyzyjność.
Nowoczesne jednostki wyświetlające są zaprojektowane z myślą o intuicyjności i łatwości użytkowania, zapewniając, że operatorzy mogą łatwo interpretować dostarczone dane i wizualizacje. Ta łatwość użytkowania jest kluczowa, ponieważ zapewnia, że operatorzy na wszystkich poziomach umiejętności mogą skutecznie używać systemu sterowania maszyną.
Systemy komunikacyjne: Poprawa współpracy na miejscu
Systemy komunikacyjne stanowią centrum nerwowe sterowania maszyną, synchronizując wszystkie części projektu, od biura aż po teren.
- Monitorowanie zdalne i zarządzanie: Dzięki systemom komunikacyjnym, operatorzy maszyn i kierownicy budów mogą zdalnie monitorować i zarządzać maszynami. Rozwiązania takie jak UnicontrolCloud umożliwiają przesyłanie plików projektowych i kluczowych danych projektu bezpośrednio do maszyn na placu budowy, zapewniając, że operatorzy maszyn zawsze mają dostęp do najnowszych informacji.
- Wsparcie zdalne: Systemy komunikacyjne umożliwiają zespołom wsparcia zdalny dostęp do diagnostyki maszyn i świadczenia pomocy. To zapewnia, że wszelkie problemy mogą być szybko rozwiązane, minimalizując przestoje i utrzymując projekt na właściwym torze.
- Otwarty przepływ danych: Na nowoczesnych placach budowy często wykorzystuje się różnorodne rozwiązania do sterowania maszynami. Niektóre systemy komunikacyjne zapewniają, że różne systemy mogą współpracować bezproblemowo. Na przykład UnicontrolCloud wspiera integrację z platformami takimi jak Infrakit, zapewniając, że wszystkie maszyny, niezależnie od oprogramowania sterującego, mogą współpracować i dzielić się danymi.
Pomyśl o systemie sterowania maszyną jako o inteligentnym asystencie przy pracach budowlanych. Wykorzystuje specjalne czujniki (sensory), aby zrozumieć, jak poruszają się części dużej maszyny, jak na przykład koparki. Następnie, używając nawigacji satelitarnej (jak superdokładne GPS), dokładnie wie, gdzie maszyna się znajduje i dokąd ma się udać. Dzięki tym informacjom, system prowadzi operatora maszyny do używania roboczych części (takich jak łyżki czy lemiesze) do wykonywania zadań bardziej precyzyjnie, tak jakby śledził mapę. Operator maszyny może zobaczyć wszystkie te informacje na ekranie, upewniając się, że wszystko idzie dobrze. Ponadto, system może rozmawiać z innymi maszynami oraz z ludźmi w biurze, upewniając się, że wszyscy współpracują doskonale.
Sterowanie maszyną w akcji: Przypadek użycia funkcji Generatora powierzchni
Dzięki sterowaniu maszyną, operatorzy maszyn mają do dyspozycji różnorodne funkcje, które wspierają ich w zadaniach, jak np. tworzenie powierzchni z punktów. Umożliwia to operatorom maszyn tworzenie powierzchni z istniejących punktów w łatwo przenośnych plikach projektowych, wcześniej zalogowanych punktach lub punktach ustawionych ręcznie za pomocą łyżki lub odbiornika GNSS. Po ustawieniu tych punktów, system sterowania maszyną może automatycznie generować trójkąty pomiędzy punktami lub operator maszyny może zrobić to ręcznie, a także dostosować wysokość punktów. Korzyścią tej funkcji jest to, że operatorzy maszyn mogą pracować bardziej autonomicznie, tworząc własne projekty na miejscu i minimalizując czas oczekiwania na pomoc geodetów. Dzięki sterowaniu maszyną, operatorzy mają do dyspozycji wszechstronny zestaw funkcji, co sprawia, że praca budowlana jest płynniejsza, bardziej precyzyjna i efektywna.
Korzyści z wdrożenia sterowania maszyną
- Zwiększona dokładność: Systemy sterowania maszyną zmieniają precyzję budowy. Przekształcają skomplikowane projekty w dokładne instrukcje dla maszyn. Każde kopanie, poziomowanie i wytyczanie są zgodne z planem w idealny sposób. Błędy spadają, prace poprawkowe znikają, co pozwala oszczędzić czas i siły robocze.
- Oszczędność czasu: Te systemy to bohaterowie oszczędzający czas. Dane w czasie rzeczywistym oznaczają, że maszyny pracują sprytniej i szybciej, skracając znacznie czas projektu. Operatorzy kończą pracę szybciej, przechodząc od jednego zadania do drugiego bez opóźnień na ręczne kontrole.
- Lepsze zarządzanie zasobami: Sterowanie maszyną to przede wszystkim inteligentne zarządzanie zasobami. Zapewnia, że maszyny i materiały są wykorzystywane w maksymalnym stopniu, redukując marnotrawstwo i koszty. Efektywne, precyzyjne wykonanie projektu oznacza, że używasz dokładnie tego, co potrzebujesz - nie więcej, nie mniej.
- Zwiększona efektywność operatorów: Systemy sterowania maszyną wyrównują szanse, umożliwiając operatorom na wszystkich poziomach doświadczenia pracę na najwyższym poziomie. Działa jak cyfrowy współpilot, dostarczając dane i wizualizacje, które zwiększają pewność siebie, efektywność i autonomię operatorów maszyn. Niektóre rozwiązania do sterowania maszynami oferują bardziej zaawansowane rozwiązania dla użytkowników końcowych, ale w miarę ewolucji branży coraz więcej producentów przyjmuje podejście zorientowane na klienta, stawiając na dostosowanie wyżej niż na zaawansowaną technologię.
- Zdalne zarządzanie i zapewnienie jakości: W dzisiejszym połączonym świecie zdolność monitorowania i zarządzania projektami z biura jest kluczowa. Zarządzanie zdalne pozwala kierować projektami bez fizycznej obecności na miejscu, przekazywać pliki projektowe, dostosowywać plany i zarządzać operacjami, wszystko z biurka.
Schematy Elektryczne i Hydrauliczne oraz Diagnostyka
Dostępność i znajomość schematów elektrycznych i hydraulicznych jest kluczowa dla diagnostyki, napraw i modyfikacji minikoparek. Operatorzy i serwisanci często poszukują schematów do konkretnych modeli, np. do minikoparki CASE CX 16, aby rozwiązać problemy takie jak brak ładowania, wycieki czy awarie komponentów elektronicznych.
Problemy z Układem Ładowania
W przypadku minikoparek, takich jak te z silnikiem KUBOTA, często występują problemy z układem ładowania, np. brak regulatora napięcia przy alternatorze jednofazowym, gdzie na wyjściu może być napięcie zmienne od 25 do 50V w zależności od obrotów. Inne zgłoszenia dotyczą braku ładowania w minikoparce typu "bobcat" z alternatorem z zewnętrznym mechanicznym regulatorem napięcia, nawet gdy alternator i regulator zostały sprawdzone w profesjonalnym zakładzie i uznane za sprawne. Podobne problemy pojawiają się w minikoparce Yanmar B12, gdzie uszkodzony regulator napięcia (typu motocyklowego, zalany układ z 7 przewodami w żebrowanej obudowie) prowadzi do braku ładowania, mimo że prądnica przy maksymalnych obrotach daje 40V AC, a akumulator to 12V 45Ah.
Problemy z Układem Hydraulicznym i Elektronicznym
Częstym problemem jest wyciek z rozdzielacza hydraulicznego, np. od spodu, na łączeniu zaworu hydraulicznego z rozdzielaczem. W przypadku niemieckich minikoparek sterowanych za pomocą joysticków i rozbudowanej elektroniki (komputer, rozdzielacz z cewkami), mogą pojawić się trudności związane z awariami komputera, joysticków, a następnie cewek. Rozwiązanie problemów z rozdzielaczem hydraulicznym może obejmować podłączenie dodatkowych rozdzielaczy poprzez odłączenie przewodów A1, A2, A6, A7, B1, B2, B6, B7 od istniejącego rozdzielacza, zaślepienie wyjść, zdjęcie dźwigni i podłączenie odłączonych przewodów do nowych rozdzielaczy. Dla minikoparki Schaeff HR-12 problemem może być zapalenie się kontrolki cieczy chłodzącej, co powoduje zgaszenie silnika i uniemożliwia jego ponowne uruchomienie.
Chińska minikoparka: Niska moc hydrauliczna? Sprawdzanie i ustawianie zaworu bezpieczeństwa
Rozbudowa Linii Hydraulicznej
Właściciele minikoparek często rozważają dołożenie dodatkowej linii hydraulicznej, na przykład w chińskiej minikoparce z 9-sekcyjnym rozdzielaczem sterowanym hydraulicznie (pilotem). Istnieje możliwość włożenia rozdzielacza 10-sekcyjnego, dostępnego u producenta, lub dodanie dodatkowej sekcji do obecnego rozdzielacza, ewentualnie zainstalowanie drugiego rozdzielacza w szereg. Najprostszym wyjściem jest często rozdwojenie jednej z istniejących linii, podobnie jak ma to miejsce w przypadku lemiesza i ramienia.
Sterowanie Przepustnicą Silnika
Sterowanie przepustnicą silnika jest realizowane za pomocą pokrętła, wewnątrz którego zamontowany jest potencjometr. Gdy pokrętło sterowania przepustnicą silnika jest obracane, napięcie wyjściowe zmienia się zgodnie z położeniem pokrętła, a sygnał ten jest podawany do sterownika przepustnicy silnika. Sterownik przepustnicy silnika łączy napięcie pokrętła z pozycją silnika zamontowanego w silniku sterującym przepustnicą silnika. Po porównaniu napięcia potencjometru monitorującego, sterownik uruchamia silnik, aby osiągnąć pozycję określoną pokrętłem.
Gdy napięcie pokrętła jest zgodne z napięciem potencjometru, sterownik przepustnicy odcina prąd silnika i przestaje się obracać. Silnik sterujący silnikiem, wykorzystujący silnik prądu stałego z wewnętrznie zamontowanym potencjometrem do monitorowania położenia, jest wyposażony w stalową linkę. Koniec tego przewodu jest podłączony do drążka regulacyjnego pompy wtryskowej silnika, więc gdy silnik się obraca, drążek regulacyjny zawsze się porusza, aby osiągnąć cel sterowania prędkością silnika.
Gdy silnik sterujący przepustnicą silnika ma nienormalne obciążenie (np. gdy kabel sterujący starzeje się lub jest zgięty), sterownik przepustnicy silnika ogranicza prąd silnika sterującego przepustnicą, aby chronić system. W rezultacie, nawet po obróceniu pokrętła sterowania przepustnicą silnika, silnik sterowania przepustnicą silnika może się nie poruszać. Po usunięciu nienormalnego obciążenia należy wyłączyć przełącznik startowy i uruchomić ponownie, a następnie przekręcić pokrętło przepustnicy silnika - wszystko może wrócić do normy. Podczas wymiany lub regulacji silnika sterującego silnikiem należy to przeprowadzić zgodnie z metodą regulacji urządzenia sterującego silnikiem. Nieprawidłowa regulacja może skutkować nieprawidłowym działaniem sprzętu.
Przykłady Joysticków Sterujących
Na rynku dostępne są różnorodne joysticki sterujące, dedykowane do konkretnych modeli maszyn, zapewniające precyzyjną i bezproblemową obsługę. Przykłady obejmują kontrolery kompatybilne z pojazdami Volvo (modele 14556359 i 14556360), joystick Controller 679253 dla modeli Manitou (160ATJ, 165ATJ, 180ATJ, 200ATJ), kontroler do koparek Hyundai R210LC-3 czy joystick Controller 206-2408 dla silników Caterpillar CAT (3176C, 3306, 3116) oraz koparek (345B, 330B, 325B, 320B). Fab Heavy Parts oferuje szeroki wybór joysticków sterujących, aby zaspokoić różne potrzeby.
