Minikoparka Własnej Konstrukcji: Projekty, Wykonanie i Doświadczenia Użytkowników

Budowa własnej minikoparki to ambitne przedsięwzięcie, które pozwala na stworzenie maszyny idealnie dopasowanej do indywidualnych potrzeb, często przy znacznie niższych kosztach niż zakup fabrycznego odpowiednika. Takie konstrukcje, choć nie zawsze idealne, skutecznie zastępują pracę szpadlem, znacząco przyspieszając i ułatwiają różnego rodzaju prace ziemne oraz gospodarcze.

Projekt 1: Minikoparka na Podwoziu Wózka Budowlanego

Przedstawiony projekt minikoparki powstał na bazie podwozia z wózka budowlanego typu koleba, z ramieniem, łyżką i osprzętem wykonanym od podstaw. W założeniach miała to być wielofunkcyjna maszyna: traktorek-pomocnik z możliwością kopania, podnoszenia, przewożenia i ciągania przyczepki.

Koncepcja i Baza Konstrukcji

Z oryginału koleby budowlanej została właściwie tylko rama, most i silnik. Początkowo kopanie i jazda były realizowane z osobnych siedzeń, jednak zmodyfikowano maszynę tak, aby operator przebywał cały czas na jednym siedzisku. Maszyna została wykonana dla siebie, na własne potrzeby, w ramach wolnego czasu po godzinach.

Układ Hydrauliczny

Sercem układu hydraulicznego jest pompa hydrauliczna NSZ10 napędzana z oryginalnej przystawki mocy na skrzyni biegów. Węże, siłowniki i rozdzielacz zostały zakupione nowe. Układ składa się z czterech sekcji: ramię główne z położeniem pływającym, ramię łyżki, łyżka oraz obrót ramienia.

Dodatkowo zastosowano dwa zawory trójdrożne umieszczone za sekcją rozdzielacza z położeniem pływającym, co pozwala na przełączanie sterowania między ramieniem głównym a spychem. Wykorzystanie sekcji pływającej pozwoliło uniknąć zakupu kolejnego rozdzielacza. Zbiornik hydrauliczny posiada filtr spływowy oraz odpowietrznik. W instalacji zamontowano dwa manometry: jeden za rozdzielaczem na wysokim ciśnieniu oraz drugi na spływie przed filtrem, co zapewnia informację o ewentualnym zanieczyszczeniu filtra.

Schemat lub zdjęcie układu hydraulicznego minikoparki własnej konstrukcji

Mechanika i Osprzęt

Mechanika maszyny została w 100% wykonana od podstaw. Wszystkie gniazda siłowników oraz punkty obrotu posiadają tuleje wymienne. Sworznie toczono z żerdzi, a ramię wykonano ze zwykłej stali i profilu zamkniętego. Gniazda i ucha wykonano z blachy 12 mm.

Aby uzyskać osiowość dwóch gniazd, element mocowano na suporcie tokarki, a w uchwyt i konia wkładano zrobiony z pręta wytaczak. W przypadku elementu obrotowego (konia, elementu, który się obraca i utrzymuje ramię), gniazda wytoczono z placków 20 mm, obcięto boki i wspawano między dwie płyty boczne, których wytaczanie było widoczne na zdjęciach z budowy.

Dodatkowe wyposażenie obejmuje: spych regulowany hydraulicznie z dokładanym pługiem do śniegu, łyżkę skarpówkę, łyżkę do ładowania, "kciuk" do chwytania drzewa/kamieni, widły do palet, a także poręczną przyczepkę wykonaną z wykorzystaniem oryginalnej "koleby".

Stabilność i Masa

Waga minikoparki wynosi 960 kg, co było bliskie zamierzonego celu około 1 tony. Rozstaw kół to 140 cm, a osi około 2 metrów. Podczas eksploatacji nie zaobserwowano problemów z podrywaniem tyłu, jedynie podczas rozpoczynania kopania lub obierania ścian (ruchy zbliżone do pionowych w dół), podnosi nieco przód. Dociążenie tyłu maszyny obciążnikami mogłoby być zasadne w pewnych sytuacjach.

Napęd Pompy i Silnik

Pompa hydrauliczna została zamontowana w osi wałka przystawki mocy. Do oryginalnego sprzęgiełka, zakupionego z pompą, wspawano po wyosiowaniu wałek z wielowypustem. Na wałku napędu zamontowano flanszę z wielowypustem wewnętrznym, co umożliwia rozłączanie napędu poprzez przesuwanie wspomnianego sprzęgła.

Praca przy wolnych obrotach silnika (1200 obr/min) i pompy (600 obr/min) okazała się wystarczająca. W planach jest zamiana oryginalnego dwusuwowego silnika na jednostkę z Fiata 126p, a w przyszłości rozważano również silnik diesla, który ma wiele plusów w porównaniu do silników maluchowych (poza ceną zakupu i części zamiennych).

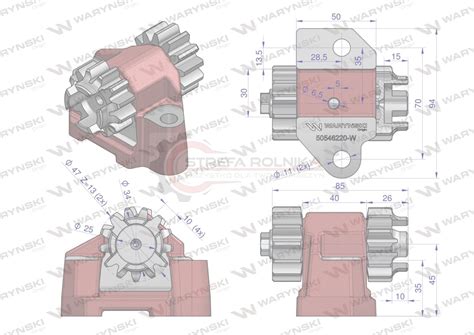

Zdjęcie napędu pompy hydraulicznej w minikoparce własnej konstrukcji

Trwałość i Niezawodność

Obawy dotyczące wyrobionych otworów i sworzni rozwiały się dzięki zastosowaniu wymiennych tulejek. Po rozebraniu jednego połączenia nie stwierdzono nawet setki zużycia. Regularne smarowanie smarem molibdenowym oraz smarowniczki przy każdym połączeniu obrotowym znacząco przyczyniają się do trwałości konstrukcji.

W trakcie budowy, autor przekopał tony książek, schematów, tabel i katalogów, co zaowocowało solidną wiedzą i praktycznym zastosowaniem. Projekt ten był również sposobem na sprawdzenie własnych możliwości i umiejętności warsztatowych. Powstała także podstawa filtra spływowego oleju hydraulicznego, odlana z aluminium, a następnie obrobiona na tokarce i frezarce, co pozwoliło na uzyskanie szczelnego i fabrycznie wyglądającego elementu bez kosztów.

Projekt 2: Koparka Hydrauliczna do Ciągnika Rolniczego

Drugi projekt przedstawia koparkę hydrauliczną przeznaczoną do zamocowania na ciągniku (również samodzielnej konstrukcji). Inspiracją do budowy były doświadczenia dziadka, który tworzył wszystkie maszyny w gospodarstwie, kiedy nie było dostępu do gotowych rozwiązań.

Proces Projektowania i Budowy

Całość konstrukcji została zaprojektowana na kartkach papieru. Proces projektowania, rysowania i obliczania zajął około 3/4 czasu całej pracy. Użycie cyrkla do rozrysowania ruchów ramion było kluczowe, aby siłowniki działały na zasadzie podnoszenia, a nie rozrywania konstrukcji (dlatego dolne mocowanie siłownika jest w konkretnym miejscu). Konstrukcja składa się z profilu 100x100x3, wzmocnionego blachą 6 mm. Wykorzystano sworznie i tulejki mosiężne zapożyczone z ciągnika C-330 (korbowód). Siłowniki mają średnicę 90 mm, a rozdzielacz został zakupiony.

Doświadczenia z Eksploatacji

Po 170 godzinach pracy, koparka wykazuje dobrą funkcjonalność. Jest w stanie kopać w glinie i ziemi, a obrót ramienia wynosi około 120 stopni, co znacznie ułatwia prace ziemne. Początkowe niedoróbki, takie jak niewystarczająca wytrzymałość mechanizmu obrotu (siły były tak duże, że rozrywały blachy), zostały szybko poprawione poprzez wspawanie wzmocnień.

Maszyna została zbudowana z naciskiem na redukcję masy, z obliczeniami wytrzymałości stali bez przewymiarowania. Celowo przewidywano możliwość podgięcia ramy w pierwszych godzinach pracy, ale nigdzie lakier nie pęka, nie pojawiają się rysy ani odkształcenia. Urządzenie ma przede wszystkim zastąpić zwykły szpadel i ból pleców, nie jest to JCB ani CAT i nigdy nie będzie.

Czas załadowania pełnej przyczepy o pojemności około 1,5 tony zajmuje około 20-25 minut, co stanowi znaczną oszczędność czasu w porównaniu do pracy ręcznej (około 50 minut). Koparka jest stosunkowo lekka i mobilna jak na ciągnik.

Koparki | Cuda inżynierii mechanicznej

Wyzwania Hydrauliczne i Usprawnienia

Jednym z wyzwań są sytuacje, w których podczas szybkiego podnoszenia ramienia i jednoczesnego otwierania łyżki, ramię zaczyna opadać. Jest to spowodowane tym, że całe ciśnienie idzie na siłownik otwierający łyżkę (praktycznie bez oporu) kosztem ciśnienia w siłowniku podnoszącym.

Proponowane rozwiązania tego problemu to:

  • Zastosowanie minimum dwóch rozdzielaczy i dzielnika strumienia na ich zasilaniu. Jeden do podnoszenia ramienia i zamykania łyżki, a drugi do łamania ramienia i obrotu (co wiązałoby się z wolniejszą pracą).
  • Użycie dwóch pomp hydraulicznych, każda zasilająca swój rozdzielacz.
  • Wstawienie zwężki na drodze oleju hydraulicznego, aby ograniczyć ilość oleju płynącego tam, gdzie jest mniejszy opór.
  • Zastosowanie hydroakumulatorów (amortyzatorów hydraulicznych), które gromadzą energię hydrauliczną i tłumią uderzenia ciśnienia, ograniczając jego falowanie. Stosuje się je w maszynach narażonych na gwałtowne zmiany ciśnienia.

Obecnie koparka korzysta z hydrauliki ciągnika, bez własnej pompy, a rozdzielacz pozwala na realizację dwóch ruchów jednocześnie (np. podnoszenie ramienia i obrót lub podnoszenie ramienia i otwieranie łyżki bez problemów z opadaniem ramienia, jeśli konstrukcja rozdzielacza na to pozwala). Przy pracach wymagających większej szybkości, można napędzać pompę oleju przez 5. bieg skrzyni biegów (w C360 i podobnych), co pozwala na wykonywanie nawet trzech ruchów jednocześnie.

Stabilność i Dodatkowe Elementy

Koparka zamocowana na ciągniku na oponach ma tendencję do chybotania się na boki. Sugeruje się zastosowanie szerzej rozstawionych podpór, najlepiej hydraulicznie opuszczanych, dla zwiększenia stabilności podczas pracy. Autor początkowo nie przemyślał kwestii podpór hydraulicznych, a rozdzielacz nie miał więcej sekcji. Należy pamiętać o masie, którą trzeba przewieźć i udźwignąć na podnośniku.

Zdejmowanie koparki z ciągnika jest proste i polega na rozłączeniu trzech sworzni. Chociaż sztywniejsza byłaby z ramą pod traktorem, priorytetem była możliwość szybkiego odpinania. Regulacja na boki odbywa się ręcznie, co jest uproszczeniem mającym na celu zmniejszenie kosztów, w porównaniu do profesjonalnych sprzętów z hydrauliczną blokadą. Myślano o siłowniku do przesuwu, ale trudno było go upchnąć.

Porady i Aspekty Techniczne dla Samodzielnych Konstruktorów

Budowa własnej minikoparki wymaga przemyślanych decyzji i dbałości o detale. Poniżej przedstawiono kluczowe aspekty, na które warto zwrócić uwagę.

Sworznie i Tulejki

Jednym z kluczowych elementów zapewniających trwałość maszyny są sworznie i ich gniazda. Warto rozważyć zastosowanie hartowanych sworzni z C45 o średnicy np. 30 mm oraz tulejek TUP2 z gniazdem również z C45. Alternatywnie, tańszym rozwiązaniem są sworznie z pręta na tłoczysko. Niezależnie od wyboru, istotne jest dospawanie blokady sworznia tak, aby sworzeń nie przeleciał ani się nie obracał. Konieczne jest również smarowanie przez środek sworznia, wyprowadzone w miejscu tulejki, a także użycie smaru molibdenowego i smarowniczek przy każdym połączeniu obrotowym. Doświadczenia pokazują, że nawet po 300 godzinach pracy, z wyjątkiem "konia", nie było znaczącego zużycia.

Obciążniki i Stabilność

Niska masa minikoparki może prowadzić do podnoszenia przodu podczas intensywnego kopania lub chybotania się na boki. Dociążenie tyłu maszyny obciążnikami jest często zasadne i poprawia stabilność. Szerzej rozstawione podpory, a najlepiej hydrauliczne, znacząco zwiększają bezpieczeństwo i komfort pracy. Należy rozważnie pracować, ponieważ siły działające na konstrukcję są duże, a grubości profili mogą być niezbyt.

Dobór Silnika i Napędu

Wybór silnika ma kluczowe znaczenie. Silniki diesla oferują wiele zalet w porównaniu do jednostek benzynowych, jednak ich koszty zakupu i części zamiennych są wyższe. W przypadku silników benzynowych, takich jak jednostki z Fiata 126p (np. 650), należy pamiętać o ich adaptacji do pracy stacjonarnej i dopasowaniu przełożenia silnik-pompa, z uwagi na różnice w mocy i charakterystyce pracy. Przykładowo, silnik 650 od malucha, mimo ciężkiej pracy, sprawuje się doskonale, a jego jazda jest prawie "stacjonarna". Wymaga to jednak podcięcia obudowy skrzyni pod rozrusznik, przeróbki wałka sprzęgowego, wydechu i dopasowania zawieszenia silnika oraz mnóstwa innych drobiazgów.

Bezpieczeństwo Konstrukcji

Mimo zastosowania zaworu przelewowego, warto rozważyć dodatkowe elementy bezpieczeństwa, takie jak klatka bezpieczeństwa, zwłaszcza w konstrukcjach, gdzie operator przebywa na maszynie. Dbałość o szczelność układu hydraulicznego i terminowa eliminacja wycieków są fundamentalne dla bezpieczeństwa i wydajności.

Optymalizacja Układu Hydraulicznego

Aby zapobiec problemom z jednoczesnym wykonywaniem ruchów (np. opadanie ramienia przy otwieraniu łyżki), należy zadbać o odpowiednią konfigurację rozdzielacza. Olej zawsze płynie tam, gdzie łatwiej, dlatego warto pomyśleć o zwężkach lub innych rozwiązaniach, które kontrolują przepływ. Czasami konieczne jest zastosowanie więcej niż jednego rozdzielacza, dzielników strumienia, lub nawet wielu pomp. System filtracji oleju hydraulicznego powinien być kompleksowy, z filtrem spływowym i odpowietrznikiem, a manometry dostarczające informacje o ciśnieniu są niezbędne. Warto również pomyśleć o chłodnicy oleju, zwłaszcza przy długotrwałej pracy pod obciążeniem, choć początkowo nie zawsze jest planowana.

Zastosowany zawór przelewowy jest ustawiony na 160 bar, a powrót do zbiornika poniżej 1,5 bar. Hydraulika oparta jest na nowych elementach, siłownikach polskiej produkcji i rozdzielaczu bułgarskim.

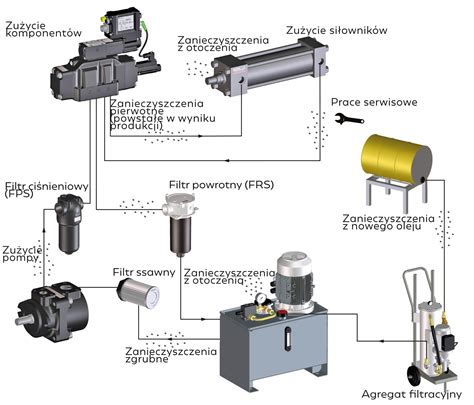

Zdjęcie elementów układu hydraulicznego lub złączy z tulejkami

Dlaczego Warto Zbudować Własną Minikoparkę?

Budowa minikoparki własnej konstrukcji to nie tylko sposób na oszczędność, ale także na zdobycie cennego doświadczenia i rozwinięcie umiejętności. Taka maszyna, choć rzemieślnicza, może doskonale sprawdzić się w gospodarstwie domowym, zastępując ręczne prace przy kopaniu słupków, przyłączy, drenaży, małych fundamentów czy architekturze ogrodowej.

Posiadanie własnego sprzętu daje niezależność i pozwala na elastyczne planowanie prac, bez konieczności wynajmowania lub czekania na dostępność usług. To wyzwanie, które pozwala się sprawdzić i czerpać satysfakcję z stworzenia funkcjonalnego urządzenia.

Minikoparki Fabryczne a Konstrukcje Samoróbek: Krótkie Porównanie

Fabryczne minikoparki oferują niezawodność, gwarancję, szeroki wybór osprzętu i zaawansowane rozwiązania techniczne, takie jak systemy zero tail swing (ZTS), które pozwalają na obrót w miejscu. Są one projektowane do intensywnej, profesjonalnej pracy i spełniają normy bezpieczeństwa. Duża koparka potrzebuje więcej miejsca do pracy i manewrowania, natomiast minikoparka może działać bliżej granicy działki, ogrodzenia lub sąsiednich obiektów, co jest szczególnie ważne na małych działkach budowlanych.

Konstrukcje samoróbek, choć często ustępują mocą, stabilnością czy komfortem pracy fabrycznym odpowiednikom, są niezastąpione tam, gdzie liczy się niski koszt, możliwość dopasowania do niestandardowych warunków (np. bardzo ciasna działka) oraz satysfakcja z samodzielnego wykonania. Ich główną zaletą jest to, że zastępują one ludzkie siły i ból pleców, pozwalając na wykonanie prac, które ręcznie byłyby bardzo czasochłonne i męczące.
