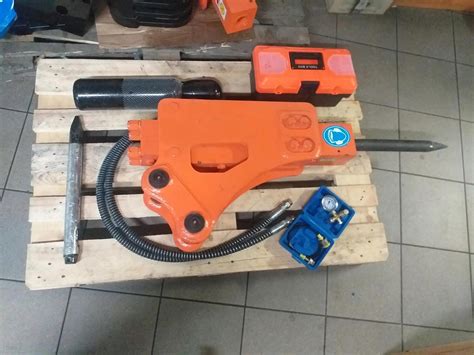

Młoty hydrauliczne do koparek JCB: Zastosowanie i budowa

Młoty hydrauliczne stanowią wszechstronny osprzęt roboczy, nieodzowny w wielu pracach budowlanych i wyburzeniowych. Montowane na ramieniu koparek, minikoparek, koparko-ładowarek oraz ładowarek, umożliwiają efektywne kruszenie twardych materiałów, takich jak beton, skała czy żelbet. Ich działanie opiera się na wykorzystaniu energii sprężonego gazu oraz ciśnienia oleju hydraulicznego, które napędzają tłok wykonujący potężne, cykliczne uderzenia.

Zastosowanie młotów hydraulicznych w budownictwie i wyburzeniach

Młoty hydrauliczne odgrywają kluczową rolę w nowoczesnym budownictwie inżynieryjnym oraz w pracach wyburzeniowych. Są niezastąpione przy:

• Kruszeniu betonu, skał i fundamentów.
• Rozbiórce budynków, ścian i innych konstrukcji.
• Pracach drogowych, takich jak rozbijanie asfaltu czy przygotowanie wykopów pod instalacje.
• Pracach ziemnych wymagających kruszenia twardego podłoża.
• Pracach w kamieniołomach do kruszenia surowców.
• Pracach wyburzeniowych w ciasnych przestrzeniach, gdzie ograniczony jest dostęp dla większych maszyn.

Szczególnie koparko-ładowarki JCB 3CX oraz 4CX, dzięki swojej wszechstronności, mogą być wyposażone w młoty hydrauliczne, zwiększając swoje możliwości operacyjne. Fiński producent Rammer proponuje modele takie jak Rammer 555 (275 kg) lub Rammer 777 (385 kg), które zostały zaprojektowane z myślą o tych maszynach. Posiadają one specjalną płytę montażową, umożliwiającą chowanie młota pod wysięgnikiem podczas transportu.

W kontekście maszyn JCB, warto zwrócić uwagę na specjalny obwód hydrauliczny dla narzędzi ręcznych (HHT - Hand Held Tool circuit). Ten dodatkowy obwód, zasilany z pompy o stałym wydatku, zamienia koparko-ładowarkę w mobilną stację zasilającą, eliminując potrzebę wożenia oddzielnego agregatu hydraulicznego. Narzędzia zgodne z kategorią EHTMA "C" pracują przy przepływie 20 litrów na minutę, co zapewnia ich wydajną pracę.

Narzędzia zasilane z obwodu HHT

Młoty ręczne JCB

Modele młotów ręcznych JCB, takie jak HM25 czy HM29, charakteryzują się doskonałym stosunkiem mocy do wagi i najlepszą wydajnością w swojej klasie. Posiadają:

• Uchwyty z Tłumieniem Wibracji (Vibro Damped): Rękojeści są odizolowane od korpusu młota, co znacząco redukuje wibracje przenoszone na operatora (niższe poziomy HAV).
• Uszczelniony Układ Hydrauliczny: W przeciwieństwie do młotów pneumatycznych, układ jest w pełni uszczelniony.
• Niskie Koszty Utrzymania: Młot hydrauliczny ma tylko dwie główne części ruchome i jest stale smarowany czystym olejem hydraulicznym z maszyny.

Przecinarki hydrauliczne

Potężne narzędzia, takie jak model JCB 5024, służą do cięcia betonu, asfaltu, stali czy kamienia. Stanowią alternatywę dla ciężkich przecinarek spalinowych, oferując brak spalin i znacznie wyższy komfort pracy. Kluczowe cechy to dobre wyważenie i wbudowany regulator przepływu zapobiegający nadmiernej prędkości obrotowej tarczy.

Wiertarki hydrauliczne

JCB oferuje pełną gamę wiertarek:

• Standardowa wiertarka (model 5117): Lekkie narzędzie (2,7 kg) o prędkości 1000 obr/min, idealne do precyzyjnych otworów w stali (do 13 mm) i drewnie (do 27 mm).
• Wiertarka udarowa (Impact Drill 5118): Posiada uchwyt SDS PLUS, łączy ruch obrotowy (805 obr/min) z udarem (3515 bpm), umożliwiając wiercenie w twardym betonie i kamieniu.
• Wiertarki diamentowe (Core Drills): Specjalistyczne narzędzia do wykonywania otworów o dużej średnicy (do 125 mm), z możliwością pracy pod wodą.

Pompy zanurzeniowe

Obwód HHT jest również wykorzystywany do zasilania pomp zanurzeniowych. Są one odporne na suchobieg, ponieważ silnik hydrauliczny jest smarowany olejem z maszyny.

• Model 929/03900: Lekka (8 kg) pompa z aluminiowym korpusem, odporna na korozję, pompująca cząstki stałe o średnicy do 8 mm, z wydajnością 700 l/min przy maksymalnej wysokości podnoszenia 18 metrów.
• Model 980/A4874: Ciężka (32 kg), wytrzymała pompa do pompowania wody z błotem, liśćmi, piaskiem i osadami. Posiada wymienną płytę zużywalną chroniącą obudowę przed materiałami ściernymi.

Frezarki do nawierzchni

Służą do szybkiego i precyzyjnego frezowania uszkodzonej warstwy asfaltu lub betonu. Są idealne do napraw cząstkowych, usuwania "garbów", likwidacji kolein czy przygotowania wykopów pod instalacje. Sercem urządzenia jest obrotowy bęben z wymiennymi frezami z węglika spiekanego, napędzany silnikiem hydraulicznym o wysokim momencie obrotowym.

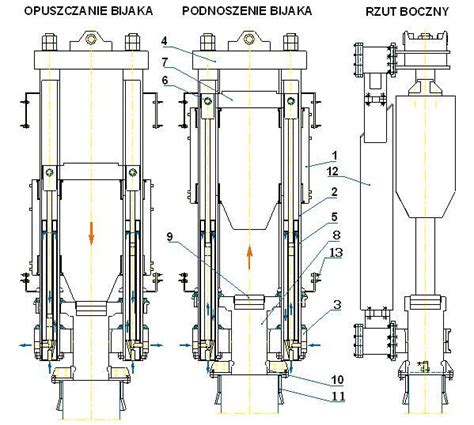

Budowa młota hydraulicznego - najważniejsze elementy

Zrozumienie budowy młota hydraulicznego jest kluczowe dla jego efektywnego wykorzystania, bezpiecznej eksploatacji oraz szybkiej diagnostyki usterek. Główne elementy młota to:

1. Tłok (udarowy): Serce młota, wykonuje szybkie ruchy posuwisto-zwrotne pod wpływem ciśnienia oleju hydraulicznego. Uderza bezpośrednio w grot, generując siłę potrzebną do kruszenia.
2. Cylinder: Miejsce, w którym porusza się tłok. Wysokiej jakości wykonanie cylindra decyduje o wydajności i trwałości młota.
3. Głowica tylna z komorą gazową: Zawiera sprężony gaz (najczęściej azot), który działa jak amortyzator i dodatkowe źródło energii. Podczas ruchu tłoka gaz ulega sprężeniu, a następnie oddaje zgromadzoną energię, wzmacniając siłę uderzenia.
4. Zawór hydrauliczny: Steruje przepływem oleju do odpowiednich komór, umożliwiając cykliczną pracę młota - tłok wraca i ponownie uderza.
5. Obudowa (korpus młota): Chroni elementy robocze przed uszkodzeniami mechanicznymi i przenosi drgania z młota na ramię koparki.
6. Tuleje prowadzące i kliny: Utrzymują grot w odpowiedniej pozycji i zapewniają jego właściwe prowadzenie.
7. Grot (narzędzie robocze): Końcówka młota, która bezpośrednio uderza w nawierzchnię. Występuje w różnych kształtach (stożkowy, płaski, spiczasty) - dobieranych do rodzaju materiału.
8. Połączenia przewodów hydraulicznych: Odpowiadają za prawidłowy przepływ oleju z koparki do młota. Nieszczelności mogą poważnie zakłócić działanie całego układu.

Cykl pracy młota hydraulicznego - krok po kroku

Cykl pracy młota hydraulicznego jest szybki i powtarzalny, zazwyczaj kilka razy na sekundę:

1. Krok 1: Dopływ oleju hydraulicznego: Z układu hydraulicznego koparki (poprzez przewody) do młota trafia olej pod wysokim ciśnieniem.
2. Krok 2: Ruch tłoka do góry - sprężanie gazu: Ciśnienie oleju wypycha tłok do góry, w stronę głowicy tylnej. Gaz (azot) w tylnej komorze jest sprężany, magazynując energię potencjalną.
3. Krok 3: Zmiana kierunku przepływu - przestawienie zaworu: Zawór sterujący zmienia położenie, kierując olej do górnej komory cylindra i otwierając odpływ z dolnej.
4. Krok 4: Ruch tłoka w dół - uderzenie: Sprężony gaz azotowy oraz ciśnienie oleju gwałtownie wypychają tłok w dół z ogromną siłą. Tłok uderza w grot, który przekazuje energię na kruszony materiał.
5. Krok 5: Opróżnienie komór i reset cyklu: Po uderzeniu, ciśnienie w komorze tylnej zostaje odprowadzone, zawór przełącza młot do stanu początkowego, a cały cykl jest gotowy do powtórzenia.

Najczęstsze problemy z młotem hydraulicznym i ich przyczyny

Nawet najtrwalszy młot hydrauliczny może ulec awarii, jeśli zaniedba się konserwację, zignoruje niepokojące objawy lub zastosuje go niezgodnie z przeznaczeniem.

• Młot nie reaguje - nie uderza: Może być spowodowane niskim ciśnieniem oleju, zatkanym filtrem hydraulicznym, problemami z zaworem sterującym lub uszkodzeniem pompy hydraulicznej koparki.
• Młot działa, ale z małą siłą uderzenia: Przyczyną może być zbyt niskie ciśnienie oleju, niski poziom azotu w komorze gazowej, zużycie grota lub tulei prowadzących, a także nieprawidłowy przepływ oleju.
• Nierówne, przerywane uderzenia: Często wynikają z problemów z zaworem hydraulicznym, zanieczyszczeń w układzie hydraulicznym, zbyt niskiego ciśnienia azotu lub niestabilnego dopływu oleju.
• Nadmierne wibracje ramienia koparki: Mogą świadczyć o zużyciu grota, uszkodzeniu tulei prowadzących, problemach z amortyzacją w komorze gazowej lub niewłaściwym dopasowaniu młota do maszyny.
• Wyciek oleju hydraulicznego z młota: Najczęściej spowodowany jest uszkodzeniem uszczelnień, pęknięciem obudowy lub luźnymi połączeniami przewodów hydraulicznych.
• Szybkie zużycie grota lub jego pęknięcie: Może wynikać z pracy w niewłaściwym materiale, uderzeń jałowych (bez kontaktu z materiałem), używania nieodpowiedniego typu grota lub zbyt wysokiej temperatury oleju.

Co wpływa na skuteczność młota hydraulicznego?

Wydajność młota hydraulicznego zależy nie tylko od jego konstrukcji, ale w ogromnym stopniu od parametrów pracy układu hydraulicznego koparki i warunków eksploatacyjnych. Nawet najlepiej dobrany młot może działać z niewystarczającą siłą uderzenia, jeśli zaniedba się kluczowe ustawienia i kontrolę:

1. Ciśnienie oleju hydraulicznego: Bezpośrednio wpływa na siły uderzenia generowane przez tłok. Zbyt niskie ciśnienie uniemożliwia skuteczne kruszenie twardych materiałów. Optymalna wartość jest zależna od modelu młota (np. dla DHB100S wymaga ciśnienia roboczego 150-170 bar).
2. Przepływ oleju: Determinuje szybkość cykli posuwisto-zwrotnych tłoka. Zbyt niski przepływ powoduje spowolnienie uderzeń i spadek efektywności. Wydajność pompy hydraulicznej koparki musi być zgodna z wymaganiami młota.
3. Ciśnienie azotu w głowicy tylnej: Sprężony gaz wspomaga tłok w generowaniu energii uderzenia i działa jak amortyzator. Zaleca się sprawdzanie ciśnienia azotu co 50-100 godzin pracy.
4. Temperatura oleju: Wysoka temperatura (powyżej 80°C) pogarsza właściwości smarne oleju, prowadzi do spadku ciśnienia i przyspiesza zużycie uszczelnień. Nie należy przekraczać 80-85°C.
5. Stan grota i tulei prowadzących: Zużyty grot lub luz w tulei dolnej obniża precyzję uderzenia, zwiększa drgania i powoduje nieregularną pracę tłoka. Wymiana tulei powinna nastąpić przy przekroczeniu dopuszczalnych luzów.
6. Czystość oleju: Zanieczyszczenia w oleju mogą zablokować zawory sterujące, uszkodzić cylinder i spowodować nierówną pracę młota.

Regularna konserwacja, obejmująca smarowanie grota, sprawdzanie ciśnienia azotu, szczelności połączeń przewodów oraz kontrolę temperatury przepływu oleju, jest niezbędna dla bezawaryjnej pracy młota hydraulicznego.

Wybór odpowiedniego młota

Dobór młota hydraulicznego powinien uwzględniać nie tylko masę koparki i parametry hydrauliczne, ale także planowane zastosowania. Producenci tacy jak Rammer, JCB, CAT, Kubota, Bobcat, Sany, Atlas, Yanmar czy ITR oferują szeroką gamę modeli, dopasowanych do różnej wielkości maszyn i specyfiki prac.

Młoty hydrauliczne do minikoparek

Te młoty są zazwyczaj lekkie i kompaktowe (waga do ok. 10% masy maszyny), przystosowane do pracy w trudno dostępnych miejscach i wymagają precyzyjnego sterowania. Są idealne do prac z minikoparkami o masie od około 3 do 14 ton.

Młoty hydrauliczne do koparek i koparko-ładowarek

W przypadku większych maszyn, takich jak koparki czy koparko-ładowarki (np. JCB 3CX, 4CX), można stosować cięższe i mocniejsze młoty. Producenci oferują modele o różnej wadze i sile uderzenia, dopasowane do specyfikacji maszyny.

Ważne jest, aby dopasowanie młota hydraulicznego do koparki było precyzyjne, aby uniknąć uszkodzeń maszyny lub osprzętu. Niewłaściwy dobór młota, szczególnie w przypadku minikoparek, grozi nie tylko uszkodzeniem osprzętu, ale również utratą stabilności i bezpieczeństwa operatora. Należy unikać uderzeń jałowych, które drastycznie skracają żywotność urządzenia.

Posiadanie obwodu HHT i dedykowanego osprzętu JCB otwiera zupełnie nowe możliwości zarobkowe, zapewniając elastyczność i efektywność w realizacji różnorodnych zadań budowlanych.
