Tylny Układ Zawieszenia i Zaczepy Ciągnika Rolniczego

Wprowadzenie do Systemów Mocowania Maszyn Rolniczych

Agregowanie maszyn i narzędzi rolniczych z ciągnikiem jest podstawą efektywnej pracy w gospodarstwie. Współcześnie maszyny rolnicze oraz narzędzia podłączane są do ciągnika na kilka sposobów, jednak dominującym rozwiązaniem jest system zawieszenia narzędzi, znany jako Trzypunktowy Układ Zawieszenia (TUZ).

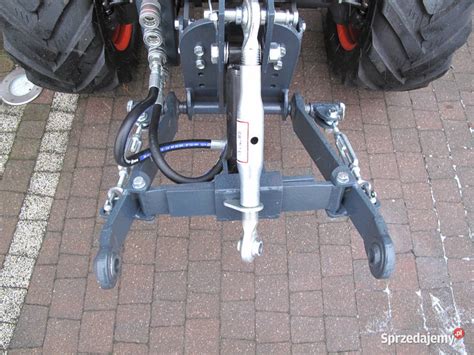

Trójpunktowy Układ Zawieszenia (TUZ) - Klucz do Agregowania Maszyn

Najprościej rzecz ujmując, TUZ to znajdujący się zwykle w tylnej części ciągnika hydrauliczny podnośnik, który umożliwia unoszenie i opuszczanie mocowanych na nim urządzeń. Jest to podstawowe urządzenie zaczepowe każdego ciągnika rolniczego.

Geneza i Ewolucja TUZ

System TUZ, jak określa się go w skrócie, powstał w 1925 roku dzięki amerykańskiemu konstruktorowi Harry’emu Fergusonowi. Od tamtej pory stał się nieodłącznym elementem każdego ciągnika. Z biegiem lat rozwiązanie to było udoskonalane, a same elementy ewoluowały i przechodziły kolejne modyfikacje, aby dostosować je do wymagań technologicznych.

Zasada Działania i Budowa TUZ

Układ zawieszenia umożliwia podnoszenie narzędzia w położenie transportowe i odpowiednie ustawienie go w położeniu roboczym. Trzypunktowy układ zawieszenia charakteryzuje się dużą statecznością, co umożliwia zarówno poprzeczne, jak i podłużne wypoziomowanie narzędzia.

Podstawowe składowe trójpunktowego układu zawieszenia w ciągniku to samo zawieszenie oraz część hydrauliczna sterowana za pomocą rozdzielacza hydraulicznego. Układ dźwigniowy, z jednej strony łączący się z ciągnikiem, a z drugiej z narzędziem, zbudowany jest z ramion i elementu mocującego. Dzięki połączeniu z siłownikiem hydraulicznym, ramiona mogą być podnoszone, opuszczane i poziomowane. System TUZ do ciągnika wyróżnia się bardzo szerokim zastosowaniem, a jego funkcjonalność pozwala oszczędzać czas i zmniejszać koszty uprawy roli poprzez optymalizację prac i zestawianie maszyn w grupy. Trójpunktowy układ zawieszenia może być zamontowany zarówno z przodu traktora, jak i na jego tyle.

Standaryzacja i Kategorie Zaczepów TUZ

Pod względem budowy i działania mechaniczne części układów zawieszenia w różnych ciągnikach są do siebie podobne. Różnice konstrukcyjne polegają głównie na tym, że poszczególne cięgła układu są mocniejsze ze względu na przystosowanie do pracy z cięższymi narzędziami. Wraz z rozwojem konstrukcji ciągników powstało kilka kategorii zaczepów. Aktualnie obowiązującą normą regulującą kategorie zaczepów w ciągnikach rolniczych jest norma PN-ISO 730-1, dotycząca tylnego trzypunktowego układu zawieszenia. Przedni trzypunktowy układ zawieszenia na ciągniku opisuje norma DIN ISO 8759-2. Dzięki standaryzacji połączeń mechanicznych między ciągnikiem a maszyną rolniczą, opartej na normach dotyczących TUZ, zaczepu dyszla i przyłączy do WOM, bez problemu można szybko i bezpiecznie agregować ciągniki i maszyny rolnicze różnych producentów.

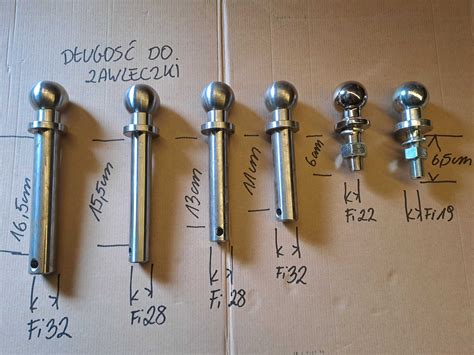

Komponenty TUZ i ich Znaczenie

Wysokiej jakości części do TUZ, takie jak kule do ramion dolnych, kule do łączników centralnych, łączniki centralne, sworznie czy tuleje, są kluczowe dla efektywnej i bezawaryjnej pracy. Posiadamy w swojej ofercie prawie wszystkie rozmiary i standardy kul cięgieł dolnych i łączników centralnych stosowanych w rolnictwie. Ważny jest wybór odpowiednich podzespołów, dopasowanych do konstrukcji ciągnika, o właściwych wymiarach i parametrach, co zapewnia łatwy montaż i długą żywotność urządzeń.

Innowacje w Sprzęganiu Maszyn z TUZ

W związku z niedogodnościami sprzęgania maszyn zawieszanych na TUZ ciągnika, różne firmy produkujące ciągniki i maszyny zaczęły stosować udoskonalenia, które pozwalają szybciej, bezpieczniej, bez wysiłku i pomocy drugiej osoby agregować maszyny z ciągnikiem. Cięgła podnośników produkowanych obecnie ciągników wyposażone są w automatyczne szybkozłącza hakowe. Ten typ cięgieł został przyjęty w całej Europie jako standard. Szybkozłącza cięgieł i łącznika mają kształt haków i posiadają zamki uniemożliwiające samoczynne rozłączenie się ciągnika i maszyny.

Rodzaje Zaczepów Transportowych i Roboczych

Rodzaj zaczepu dobiera się w zależności do konkretnej potrzeby. Podział na zaczep rolniczy oraz transportowy w ostatnim czasie wyraźnie się zatarł, co oznacza, że zarówno dolny, jak i górny zaczep może służyć do pracy zarówno w polu, jak i na drodze. Aby ciągnik spełniał kryteria uniwersalności agregatowania z maszynami rolniczymi, powinien być wyposażony w różnego rodzaju zaczepy, ułatwiające ich współpracę.

Zaczep Kulowy (Hitch)

Nowoczesnym systemem agregatowania ciągnika z maszynami rolniczymi, przyczepami czy wozami asenizacyjnymi jest zaczep kulowy. Ciągniki, np. Fendt 900 Vario, wyposaża się w zaczep kulowy z bocznymi kulami. W Polsce są one stosowane w ciągnikach ciężkich Ursus, bazujących na zespołach Zetora. Skonstruowano również nowy sprzęg kulowy o średnicy 80mm. Dzięki tzw. bezluzowemu połączeniu można poruszać się ze znaczną prędkością. Przed rozłączeniem sprzęg chroniony jest przez zderzaki, uniemożliwiające uniesienie końcówki zaczepu ponad kulę.

Zaczepy Górne i Dolne: Zastosowanie

Istnieje zasada, że przyczepy i maszyny dwuosiowe należy łączyć w górny zaczep w ten sposób, aby dyszel znajdował się równolegle do podłoża. W celu osiągnięcia tego warunku niezbędna jest skokowa regulacja położenia widłaka w pionie. Niedopuszczalne jest zaczepianie dwuosiowej przyczepy lub maszyny do dolnego haka, ponieważ powoduje to niekorzystne odciążanie tylnych kół ciągnika.

• Zaczepy górne są często preferowane do maszyn, które wymagają częstego podłączania i odłączania, takich jak kosiarki czy przyczepy do zbioru plonów.
• Zaczepy dolne są bardziej odpowiednie dla stałych przyczep, które nie wymagają częstych zmian. Do cięższych maszyn i przyczep wskazane są dolne zaczepy z punktem sprzęgu znajdującym się blisko ciągnika.

Zaczepy Uniwersalne / Automatyczne

Zaczepy uniwersalne (automatyczne) są sprzęgnięte konstrukcyjnie z układem zawieszenia, umożliwiając łatwe i szybkie łączenie z ciągnikiem narzędzi, maszyn, a przede wszystkim przyczep jednoosiowych. Zaczep górny występuje w wersji standardowej i automatycznej. Jest to zaczep samoobracalny w płaszczyźnie pionowej o osi obrotu zgodnej z kierunkiem jazdy ciągnika. Należy jednak pamiętać, że górny zaczep automatyczny samoczynnie dokonuje jedynie sprzęgnięcia mechanicznego, ponieważ gniazda elektryczne, pneumatyczne i hydrauliczne trzeba podpiąć ręcznie, wysiadając z kabiny ciągnika.

Zaczep Piton Fix

Zaczep Piton Fix spotyka się powszechnie w aktualnie produkowanych ciągnikach. Jest to czop, na który nakłada się zaczep i blokuje go od góry przed wypadnięciem.

Zaczepy Transportowe

Zaczepy transportowe mają odpowiednią konstrukcję i amortyzację, dzięki czemu uzyskuje się zmniejszenie szarpnięć, jakie występują podczas jazdy agregatu. Zaczepy te podlegają tzw. homologacji cząstkowej.

Specyficzne Rozwiązania w Zaczepach

W nowszych ciągnikach połączenie przyczepy dwuosiowej wyposażonej w dyszel jest proste, tj. automatyczne zaczepy "wzięte" z ciężarówek pozwalają zablokować ucho samoczynnie. Nowe przyczepy dwuosiowe mają dodatkowo dyszel zawieszony na silnej sprężynie, a ustawienie ucha dyszla na odpowiedniej wysokości nie wymaga wysiłku i pozwala połączyć zestaw bez udziału osoby przytrzymującej dyszel. W przypadku przyczepy jednoosiowej lub tandemowej, których część ciężaru opiera się za pomocą dyszla na zaczepie ciągnika - odstawia się ją na stopie.

Przykładem zastosowania różnorodnych zaczepów są produkowane przyczepy Pronaru, gdzie standardowy dyszel można zmieniać i zakładać zarówno na dolny, jak i górny zaczep transportowy. Wozy paszowe z Pronaru posiadają zaczepy z cięgnem obrotowym, natomiast wozy asenizacyjne z Pomot Chojna są wyposażone w zaczepy transportowe lub hitch o regulowanej wysokości, dostosowane do każdego zaczepu ciągnika.

Innowacje i Rozwój Systemów Mocowania

W miarę jak technologia rolnicza się rozwija, innowacyjne rozwiązania w zakresie zaczepów tylnych stają się coraz bardziej dostępne. Stosownie do standaryzacji połączeń mechanicznych opracowano również standard dla połączeń elektronicznych i transmisji danych dla układu ciągnik-maszyna.

ISOBUS: Standard Komunikacji Elektronicznej

W tym celu opracowano międzynarodowy standard ISO 11783 dla elektronicznej komunikacji maszyn rolniczych, znany jako ISOBUS. Dzięki temu operatorzy mogą cieszyć się większą kompatybilnością i wydajnością podczas pracy.

Automatyzacja Sprzęgania

W przyszłości inteligentne systemy monitorowania, które umożliwiają śledzenie obciążenia oraz stanu technicznego zaczepu w czasie rzeczywistym, mogą stać się standardem. Takie systemy mogą informować użytkownika o ewentualnych problemach, co pozwala na szybsze reagowanie i zapobieganie awariom. Automatyczne zaczepy z funkcją samonastawiania znacznie ułatwią proces sprzęgania maszyn, oszczędzając czas i redukując ryzyko błędów podczas montażu.

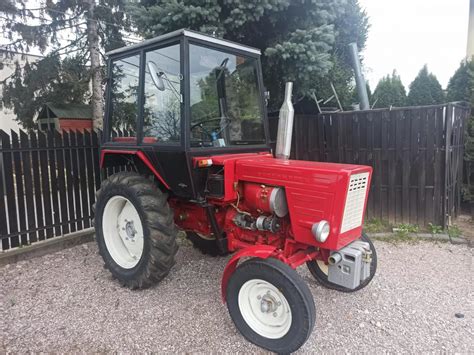

Samodzielne Wykonanie i Montaż Zaczepu Tylnego (na przykładzie T-25)

Stworzenie zaczepu tylnego do ciągnika T-25 to zadanie, które może przynieść wiele korzyści w codziennym użytkowaniu tego sprzętu rolniczego.

Znaczenie Wyboru Typu Zaczepu

Wybór odpowiedniego typu zaczepu tylnego do ciągnika T-25 jest kluczowy dla zapewnienia efektywności jego użytkowania. Istnieją dwa główne typy zaczepów: górne i dolne, które różnią się zastosowaniem oraz funkcjonalnością. Warto również rozważyć, czy zaczep powinien być obrotowy czy nieobrotowy.

• Obrotowe zaczepy oferują większą elastyczność i ułatwiają manewrowanie, co jest szczególnie przydatne w trudnych warunkach terenowych. Umożliwiają one większą swobodę ruchu, co ułatwia manewrowanie w ciasnych przestrzeniach.
• Nieobrotowe zaczepy mogą być bardziej stabilne w niektórych zastosowaniach, jednak mogą ograniczać możliwości manewrowania. Oferują one lepszą stabilność, co jest korzystne przy przewożeniu ciężkich ładunków.

Zaczepy górne są często preferowane do maszyn, które wymagają częstego podłączania i odłączania, takich jak kosiarki czy przyczepy do zbioru plonów. Z kolei zaczepy dolne są bardziej odpowiednie dla stałych przyczep, które nie wymagają częstych zmian.

Niezbędne Materiały i Narzędzia

Stworzenie własnego zaczepu tylnego do ciągnika T-25 wymaga odpowiednich materiałów oraz narzędzi. Kluczowe elementy, które będą potrzebne, to stal o wysokiej wytrzymałości (np. S355), która zapewni trwałość i bezpieczeństwo zaczepu. Niezbędne będą także sworznie, kule cięgła (np. Cat. 2) oraz zawleczki (np. R-typowe) do zabezpieczenia połączeń, które pozwolą na prawidłowe połączenie wszystkich elementów.

Oprócz materiałów, konieczne będą również narzędzia, takie jak spawarka, wkrętarka oraz zestaw kluczy. Użycie wysokiej jakości narzędzi pomoże w precyzyjnym wykonaniu zaczepu. Warto również mieć pod ręką miernik, aby dokładnie sprawdzić wymiary wszystkich elementów.

Proces Montażu Zaczepu

Proces montażu zaczepu tylnego do ciągnika T-25 rozpoczyna się od przygotowania wszystkich elementów. Najpierw należy dokładnie wymierzyć i przygotować stalowe części, a następnie połączyć je za pomocą spawarki, tworząc solidną konstrukcję. Po zakończeniu spawania należy zamontować sworznie i kule cięgła, upewniając się, że są one dobrze zabezpieczone zawleczkami. Użycie podnośnika hydraulicznego ułatwi podniesienie zaczepu do odpowiedniej wysokości, co pozwoli na jego prawidłowe zamocowanie do ciągnika.

W praktyce, aby uniknąć problemów, zaleca się obniżenie sworzni o około 15 cm w dół. W przypadku narzędzi, które wchodzą w ziemię, np. pługa, należy unieść ramiona, aby podczepić narzędzie; do pracy i tak wejdzie ono w ziemię. Ważne jest przestrzeganie zasady równoległoboku podczas mocowania.

Specyfikacje Techniczne i Aspekty Bezpieczeństwa

Bezpieczeństwo podczas użytkowania zaczepu tylnego do ciągnika T-25 jest kluczowe, dlatego ważne jest, aby znać jego specyfikacje techniczne.

• Dopuszczalne Obciążenie: Istotnym elementem jest dopuszczalne obciążenie, które określa maksymalną wagę, jaką można bezpiecznie podłączyć do zaczepu. W przypadku górnego zaczepu dla T-25, maksymalne obciążenie wynosi do 750 kg, natomiast dolny wahliwy zaczep ma limit do 300 kg. Przekroczenie tych limitów może prowadzić do uszkodzenia zarówno zaczepu, jak i ciągnika, a także stwarzać zagrożenie dla bezpieczeństwa użytkownika.
• Homologacja i Normy: Każdy zaczep tylny do ciągnika T-25 powinien spełniać określone normy i wymogi homologacyjne, aby zapewnić jego bezpieczne użytkowanie. Homologacja to proces, który potwierdza, że produkt został przetestowany i spełnia wszystkie wymagane standardy jakości oraz bezpieczeństwa. Ważne jest, aby zaczepy miały odpowiednie certyfikaty, potwierdzające ich zgodność z normami europejskimi oraz krajowymi. Przy zakupie zaczepu warto zwrócić uwagę na jego świadectwo homologacji, które gwarantuje, że produkt przeszedł odpowiednie testy. Niezgodność z normami może prowadzić do niebezpiecznych sytuacji podczas użytkowania, dlatego zawsze należy wybierać produkty od renomowanych producentów.

Rozwiązywanie Problemów i Prawidłowa Instalacja

Podczas montażu zaczepu tylnego do ciągnika T-25 mogą wystąpić różne problemy. Jednym z najczęstszych kłopotów jest niewłaściwe dopasowanie zaczepu do ciągnika, co może prowadzić do luźnych połączeń i niestabilności podczas jazdy. Użytkownicy często skarżą się również na trudności w montażu, zwłaszcza gdy elementy zaczepu są zbyt ciężkie lub nieporęczne. Innym powszechnym problemem jest brak odpowiednich narzędzi, co może wydłużyć czas montażu i zwiększyć frustrację. Dodatkowo, często występuje problem z niewłaściwym ustawieniem zaczepu, co może prowadzić do problemów z manewrowaniem i sprzęganiem maszyn.

Wskazówki Dotyczące Instalacji i Użytkowania

Aby uniknąć błędów podczas instalacji zaczepu tylnego do ciągnika T-25, warto przestrzegać kilku kluczowych zasad:

• Przed rozpoczęciem montażu upewnij się, że masz wszystkie niezbędne narzędzia i materiały.
• Dokładnie zapoznaj się z instrukcją montażu.
• Wykonaj montaż w odpowiednich warunkach, najlepiej na stabilnej powierzchni, co zminimalizuje ryzyko błędów.
• Korzystaj z pomocy drugiej osoby, co ułatwi precyzyjne ustawienie zaczepu oraz zapewni bezpieczeństwo podczas pracy.

Podczas użytkowania zaczepu tylnego do ciągnika T-25 mogą wystąpić trudności związane z manewrowaniem oraz sprzęganiem maszyn. Jednym z najczęstszych problemów jest niewłaściwe ustawienie zaczepu, co może prowadzić do trudności w podłączaniu maszyn. Aby to zminimalizować, warto upewnić się, że zaczep jest odpowiednio wyregulowany przed każdorazowym użyciem. Innym wyzwaniem jest manewrowanie ciągnikiem z podłączoną maszyną, co może być trudne w wąskich przestrzeniach. W takich sytuacjach warto rozważyć zastosowanie zaczepów obrotowych, które umożliwiają większą swobodę ruchu. Dobrze jest także ćwiczyć manewrowanie w bezpiecznym otoczeniu, aby nabrać wprawy w obsłudze ciągnika z podłączonym sprzętem.
