Most Napędowy w Ładowarkach Teleskopowych JCB: Budowa, Działanie i Diagnostyka

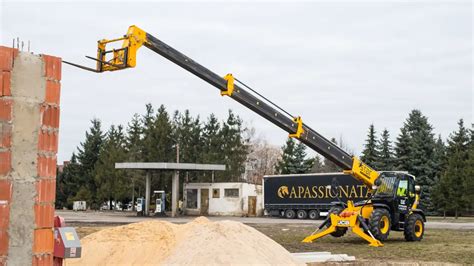

Ładowarka teleskopowa JCB 541-70 to wszechstronna maszyna, zaprojektowana do efektywnej pracy z materiałami paletowanymi, elementami budowlanymi oraz różnorodnym osprzętem załadunkowym, a także do wykonywania prac pomocniczych na placach budowy. Jej maksymalny udźwig na poziomie 4100 kg i wysokość podnoszenia do 7 metrów kwalifikują ją do uniwersalnego segmentu maszyn przeznaczonych do codziennych zadań przeładunkowych i montażowych.

Warto zwrócić uwagę, że w przypadku modelu JCB 541-70 mogą występować znaczące różnice między wersjami budowlanymi, rolniczymi i regionalnymi. Oficjalne materiały JCB wskazują, że w zależności od rynku maszyna może być wyposażona w jednostkę o mocy 55 kW w wersji Stage V lub w silnik o mocy 74,2 kW w innych konfiguracjach. Producent w nowszych wersjach budowlanych JCB 541-70 wskazuje jednostkę JCB DieselMAX Stage V o mocy 55 kW, wyposażoną w układ DPF/DOC, która w tej konfiguracji nie wymaga stosowania płynu DEF. W materiałach dla innych rynków pojawia się również wariant 74,2 kW, dlatego przed zamówieniem części do układu paliwowego, filtracji czy chłodzenia konieczne jest potwierdzenie dokładnej specyfikacji maszyny.

Charakterystyka Techniczna JCB 541-70

Najważniejsze dane użytkowe modelu JCB 541-70 obejmują maksymalny udźwig 4,1 t, wysokość podnoszenia 7 m oraz maksymalny wysięg do przodu wynoszący około 3,7 m. Masa własna maszyny oscyluje w granicach 7,8 t, jednak konkretna wartość zależy od wersji wyposażenia i zastosowanego ogumienia. W dokumentacji technicznej dla tego modelu często pojawiają się wartości około 2,49 m wysokości, około 4,99 m długości do czoła karetki oraz szerokość rzędu 2,23-2,29 m mierzona po oponach. Różnice te wynikają zazwyczaj z rodzaju ogumienia i konkretnej wersji maszyny.

Ogumienie i Serwisowanie

W zależności od rynku i specyfikacji, w materiałach dla JCB 541-70 pojawiają się opony o rozmiarach 15.5/80-24, 15.5-25, 15.5×25, a w wybranych wersjach rolniczych także 445/70 R24. Jest to istotna informacja, ponieważ sama nazwa modelu nie wystarcza do zamówienia właściwego ogumienia. Dobór opony do ładowarki teleskopowej nie sprowadza się wyłącznie do rozmiaru; na budowie znaczenie mają także nośność, odporność na przecięcia, stabilność boczna oraz zachowanie maszyny podczas jazdy z ładunkiem.

Zmiana rozmiaru koła lub typu opony może wpłynąć na wysokość maszyny, szerokość transportową, geometrię pracy, skuteczność hamowania oraz odczyty systemów wspomagających operatora. W przypadku ładowarki teleskopowej ma to bezpośredni wpływ na stateczność i bezpieczną pracę z ładunkiem.

W ładowarkach teleskopowych intensywnie pracujących na budowie, kontroli najszybciej podlegają elementy filtracyjne, przewody hydrauliczne, osprzęt, sworznie, tuleje, elementy układu hamulcowego oraz samo ogumienie. Producent zwraca uwagę na łatwy dostęp serwisowy z poziomu gruntu, centralne rozmieszczenie filtrów i szeroką komorę serwisową, co w codziennej obsłudze realnie skraca czas przeglądów. Przy zamawianiu części do JCB 541-70 najlepiej opierać się na numerze seryjnym maszyny i katalogu części dla konkretnej wersji. Dotyczy to szczególnie elementów silnika, hydrauliki, osi, hamulców i układu kierowniczego, gdyż między odmianami rynkowymi mogą występować różnice.

JCB 541-70 to ładowarka teleskopowa o udźwigu 4,1 t i wysokości podnoszenia 7 m, ale szczegóły specyfikacji zależą od wersji. Przy doborze opon najważniejsze są nie tylko rozmiar, lecz także nośność, typ bieżnika i zgodność z dokumentacją producenta.

Most Napędowy: Serce Maszyny Budowlanej

Most napędowy w ciężkich maszynach roboczych, takich jak ładowarki teleskopowe JCB 541-70 czy koparko-ładowarki JCB 3CX i CAT 428, jest jednym z najbardziej skomplikowanych i najciężej pracujących podzespołów. To nie jest prosta "belka" z kołami, lecz zaawansowany system mechaniczny, który musi pełnić trzy kluczowe funkcje jednocześnie: dźwigać cały ciężar tylnej części maszyny (wraz z ramieniem koparkowym), przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać precyzyjne skręcanie. Awaria któregokolwiek z jego wewnętrznych komponentów, czy to mechanizmu różnicowego, czy zwolnicy planetarnej, jest kosztowna i unieruchamia maszynę.

Most napędowy składa się z centralnej obudowy, nazywanej potocznie "główką", oraz dwóch bocznych "pochw", w których obracają się półosie.

Przekładnia Główna (Wałek Ataku i Koło Talerzowe)

Funkcja

W centralnej części mostu, czyli w "główce", odbywa się kluczowy etap rozdziału napędu. Napęd z wału napędowego trafia na wałek ataku - małe koło zębate o stożkowym, hipoidalnym kształcie. Wałek ten obraca znacznie większe koło talerzowe, co skutkuje zmianą kierunku napędu o 90 stopni oraz dokonaniem pierwszej, dużej redukcji prędkości obrotowej, a tym samym znaczącym zwiększeniem momentu obrotowego.

Anatomia Awarii

Elementy przekładni głównej pracują w warunkach ekstremalnych nacisków.

• Objawy: Głośne "wycie" lub "huczenie" dochodzące z mostu, nasilające się wraz z prędkością jazdy.
• Przyczyny: Najczęściej jest to zużycie łożysk wałka ataku (powodujące luz i zmianę geometrii zazębienia) lub praca na starym, zanieczyszczonym oleju mostowym. Niewłaściwy olej także szybko zniszczy łożyska i zęby.

Mechanizm Różnicowy (Dyferencjał)

Funkcja

Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Mechanizm ten jest niezbędny, ponieważ maszyna skręcająca na placu budowy wymaga, aby koło po wewnętrznej stronie zakrętu pokonywało krótszą drogę i tym samym obracało się wolniej niż koło po zewnętrznej. Gdyby oba koła były połączone na sztywno, jedno z nich musiałoby się ślizgać, co prowadziłoby do niszczenia opon i powstawania potężnych naprężeń w moście. Dyferencjał zapobiega tym problemom, pozwalając na różną prędkość obrotową kół na jednej osi.

Działanie

Wewnątrz kosza (obudowy) znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.

Problem z Dyferencjałem

Wadą standardowego mechanizmu różnicowego jest to, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu, a maszyna utknie.

Rozwiązanie: Blokada Mechanizmu Różnicowego

• Blokada 100%: Uruchamiana przez operatora (za pomocą pedału lub przycisku), mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością.
• Mechanizm o Ograniczonym Poślizgu (LSD - Limited Slip Differential): Działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (jak JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia.

Anatomia Awarii

• Objawy: Głośne, metaliczne stuki i zgrzyty podczas skręcania. Problemy z załączeniem blokady lub jej "trzymanie" na zakrętach.
• Przyczyny: Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów. Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.

Półosie Napędowe

Funkcja

Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. W maszynach budowlanych nie odbywa się to w prosty sposób. Półosie to długie, stalowe wały biegnące wewnątrz pochw mostu. Ich zadaniem jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście koła.

Anatomia Awarii

Półoś jest zaprojektowana jako "bezpiecznik" w układzie, co oznacza, że w przypadku przeciążenia ma ulec uszkodzeniu, chroniąc droższe komponenty mostu.

• Przyczyny: Najczęściej jest to gwałtowne obciążenie udarowe (np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie), prowadzące do ukręcenia półosi.

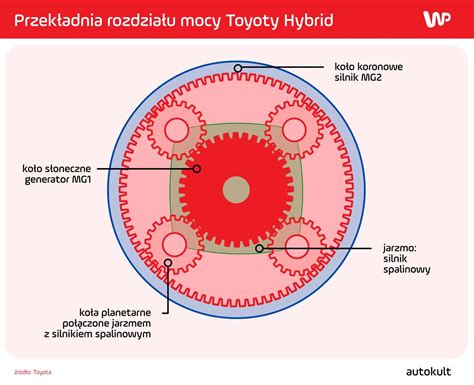

Zwolnica Planetarna

Funkcja

Zwolnica planetarna jest absolutnie kluczowym i najbardziej genialnym elementem mostu napędowego w ciężkiej maszynie. Gdyby napęd z dyferencjału trafiał bezpośrednio na koło, cała redukcja prędkości i zwielokrotnienie momentu obrotowego musiałoby odbywać się w skrzyni biegów i przekładni głównej. Aby przenieść tak gigantyczny moment obrotowy (potrzebny np. do pchania urobku), półosie musiałyby być grube jak ramię i ekstremalnie ciężkie, podobnie jak cały mechanizm różnicowy. Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła.

Działanie

1. Półoś (przenosząca dużą prędkość, ale mały moment obrotowy) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
2. Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
3. Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
4. Satelity są osadzone w masywnym jarzmie (nośniku), które jest połączone bezpośrednio z piastą koła.

Efekt jest taki, że półoś obraca "słoneczko" szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma, a tym samym koła.

Anatomia Awarii

• Objawy: Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem. Może wystąpić gwałtowny wzrost temperatury w piaście.
• Przyczyna nr 1: Awaria Oleju. Zwolnica jest zamkniętym układem smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (np. uszczelnienie czołowe / duo-cone). Praca na niskim poziomie oleju prowadzi do przegrzewania i szybkiego zatarcia łożysk oraz zębatek.
• Przyczyna nr 2: Awaria Łożysk. Łożyska satelitów pracują w ekstremalnych warunkach i są podatne na zużycie.
• Przyczyna nr 3: Zniszczenie Kół Zębatych. Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość. Zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.

Diagnostyka Mostu Napędowego na Podstawie Stanu Oleju

Most napędowy jest układem zamkniętym, smarowanym zazwyczaj tym samym olejem co skrzynia biegów lub oddzielnym olejem mostowym. Stan tego oleju to najlepsze narzędzie diagnostyczne, jakie posiadamy. Przy każdej wymianie oleju w moście, korek spustowy, który jest zazwyczaj magnetyczny, należy dokładnie obejrzeć.

• „Szary Pył” lub „Jeżyk”: Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie "jeżyka", jest objawem normalnym i świadczy o drobnym, naturalnym zużyciu komponentów.
• Błyszczące, Srebrne Płatki (jak brokat): To bardzo zły znak. Nie są to opiłki z kół zębatych, lecz resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy).
• Duże Kawałki Stali: Oznaczają awarię katastrofalną. Są to fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
• Ciemny, Czarny Szlam (jak pasta): To nie są opiłki metalowe. Jest to efekt spalenia i rozkładu termicznego oleju z powodu ekstremalnego przegrzewania się mostu, spowodowanego np. jazdą bez odpowiedniego poziomu oleju lub zablokowanymi łożyskami.

Inne Czynniki Prowadzące do Awarii Mostu

• Praca na Niskim Poziomie Oleju: Spowodowana wyciekami. Prowadzi do przegrzewania i szybkiego zatarcia łożysk oraz zębatek, a w konsekwencji do poważnych uszkodzeń.
• Różne Rozmiary Opon: Montaż opon o różnym stopniu zużycia (lub, co gorsza, o innym rozmiarze) na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost. Generuje to nadmierne ciepło i przyspiesza zużycie wszystkich elementów mostu.

Najczęściej Zadawane Pytania Dotyczące Mostów Napędowych

1. Moja maszyna "głośno wyje" podczas jazdy. Co to może być?
   Najczęściej jest to zużycie łożysk przekładni głównej (wałka ataku i koła talerzowego) lub niedobór/zły stan oleju w moście.
2. Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest?
   Jeśli masz most z blokadą LSD (o ograniczonym poślizgu), jest to klasyczny objaw zużycia oleju lub zalania go niewłaściwym olejem (bez dodatków dla LSD). Tarczki cierne "sklejają się" i szarpią.
3. Straciłem napęd na jedno koło, słyszałem głośny "strzał". Co się stało?
   Na 99% jest to ukręcona półoś napędowa.
4. Czy mogę mieszać oleje przekładniowe różnych producentów?
   Nie jest to zalecane. Mimo że mogą mieć tę samą klasę (np. GL-5), mogą zawierać różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne.
5. Czy olej w moście trzeba wymieniać, skoro to układ zamknięty?
   Tak. Olej zużywa się chemicznie (traci właściwości EP, czyli Extreme Pressure), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji). Regularna wymiana jest kluczowa dla długiej żywotności mostu.

Most napędowy to skomplikowany system, a jego prawidłowe funkcjonowanie jest kluczowe dla bezpieczeństwa i wydajności maszyny. Regularna kontrola stanu oleju i stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed kosztownym remontem. W przypadku awarii na rynku dostępne są pełne gamy części do naprawy mostów napędowych - od wałków ataku i kół talerzowych, przez kompletne mechanizmy różnicowe, satelity, aż po zestawy naprawcze zwolnic planetarnych.
