Naczepa Wywrotka: Definicja, Budowa i Kluczowe Aspekty Użytkowania

Naczepa wywrotka to specjalistyczny typ naczepy, który odgrywa istotną rolę w wielu sektorach przemysłu, szczególnie w transporcie materiałów sypkich i ciężkich ładunków. Ze względu na swoją konstrukcję i funkcjonalność, maszyny te są nieocenione w usprawnianiu procesów logistycznych. Naczepy wywrotki są jednym z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich, spotykanymi na budowach, w kopalniach kruszyw, przy modernizacji dróg czy w pracach rolniczych.

Głównym przeznaczeniem naczepy wywrotki jest wydajny transport i rozładunek materiałów sypkich, takich jak piasek, żwir, odpady budowlane i inne towary, które są wygodnie transportowane w stanie luźnym. Jej zadanie jest pozornie proste: przewieźć ładunek i rozładować go przez uniesienie skrzyni (zazwyczaj do tyłu, rzadziej na bok).

Naczepa wywrotka to rodzaj przyczepy ciężarowej wyposażonej w system umożliwiający automatyczne wykładanie ładunku poprzez podnoszenie jednego z końców. Charakteryzuje się ona mocną, trwałą konstrukcją przystosowaną do transportowania ciężkich materiałów, takich jak piasek, żwir czy gruz. W kontekście naczepy wywrotki mówimy o specjalistycznym rodzaju naczepy, która jest przyczepiana do ciągnika siodłowego. W przeciwieństwie do niej, przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.

Zastosowanie Naczep Wywrotek

Naczepy wywrotki są szeroko wykorzystywane w różnych sektorach przemysłu, będąc integralną częścią infrastruktury budowlanej i transportowej. Ich główne zastosowanie obejmuje:

• Budownictwo: Ten typ naczep jest często używany na placach budowy do transportu i rozładunku materiałów budowlanych, takich jak piasek, gruz, asfalt, ziemia czy kamienie. Służą także do usuwania odpadów budowlanych z placów budowy.
• Przemysł wydobywczy: W kopalniach i kamieniołomach wywrotki odgrywają ważną rolę w transporcie rudy, żwiru i innych materiałów sypkich.
• Sektor rolniczy: Naczepy wywrotki są wykorzystywane do przewozu płodów rolnych, takich jak zboża, kukurydza, siano czy pasze.
• Recykling: Używane są również w przemyśle recyklingowym do transportowania różnego rodzaju odpadów.

Rodzaje i Konstrukcja Naczep Wywrotek

Naczepy to konstrukcje powszechnie stosowane w transporcie. Wywrotki dedykowane do przewozu materiałów budowlanych należą do kategorii pojazdów pracujących w intensywnych i trudnych warunkach. Szybki załadunek i rozładunek narażają skrzynię na naruszenie powierzchni spowodowane mechanicznym tarciem materiałów o ściany. Nowoczesne systemy transportowe służące do przewozu materiałów budowlanych nieustannie muszą radzić sobie ze wspomnianymi problemami.

Materiały konstrukcyjne: Stal vs. Aluminium

Wybór materiału konstrukcyjnego naczepy ma kluczowe znaczenie. Najczęściej wykorzystywana jest stal, charakteryzująca się dużą wytrzymałością i odpornością na korozję, co przekłada się na trwałość i odporność na uszkodzenia mechaniczne. Skrzynie naczep przeznaczonych do zastosowań budowlanych są często zbudowane z trwałych stali konstrukcyjnych, takich jak Hardox 450 - trudnościeralnej blachy o doskonałych właściwościach wytrzymałościowych, odpornej na wgniecenia.

Aluminium, będąc lżejsze od stali, pozwala zwiększyć ładowność i zmniejszyć zużycie paliwa, jednocześnie cechując się dobrą odpornością na korozję. Jest to szczególnie korzystne przy transporcie lżejszych materiałów sypkich (zboże, piasek, trociny), bo pozwala zwiększyć ładowność i zmniejszyć spalanie.

Typy zabudowy i mechanizmy wyładunku

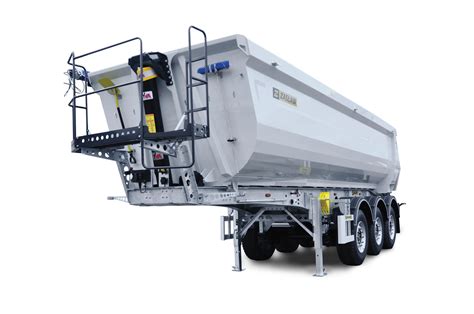

Naczepy typu wanna to specjalistyczne rozwiązanie w transporcie, charakteryzujące się unikalną konstrukcją, która umożliwia przewóz nie tylko materiałów sypkich, ale również płynów. Ich duża pojemność, łatwość załadunku oraz wysoka szczelność sprawiają, że są efektywne, ekonomiczne i zapewniają bezpieczeństwo przewożonych towarów. Możliwości modyfikacji pozwalają na dostosowanie ich do indywidualnych potrzeb, co optymalizuje procesy logistyczne i obniża koszty transportu.

Naczepy występują w dwóch podstawowych rodzajach ze względu na sposób wyładunku:

• Tylny rozładunek: Jest to klasyczny mechanizm o bardzo prostej konstrukcji. Ciężar własny naczepy o większej objętości jest w tym przypadku mniejszy.
• Boczny rozładunek: Umożliwia on dostarczenie towaru do przestrzeni o ograniczonej wysokości, np. pod mostami, wiaduktami, w tunelach czy we wnętrzach zadaszonych budynków (np. niskich hal, garaży), gdzie naczepa samowyładowcza mogłaby uderzyć w sufit.

Nowoczesne naczepy samowyładowcze, takie jak np. Strong Master, mogą być wyposażone w skrzynię w kształcie rynny zwężaną ku przodowi, co skutecznie zapobiega przywieraniu materiału do ścian.

Wymiary i Pojemność: Klucz do Efektywności

Wymiary naczepy wywrotki mają fundamentalne znaczenie, decydując o wszystkim, od ładowności i stabilności przy wyładunku, po spalanie, bezpieczeństwo i trwałość całego pojazdu. Dobór wymiarów to kwestia czystej praktyki, a nie estetyki.

Znaczenie wymiarów i ich wpływ na operacyjność

Dłuższa skrzynia oznacza większą kubaturę, czyli możliwość przewiezienia większej objętości materiału. Wiąże się to jednak z wyższym środkiem ciężkości, co zwiększa ryzyko utraty równowagi przy wywrocie na nierównym terenie. Na budowie, gdzie liczy się kompaktowość i nisko położony środek ciężkości, lepiej sprawdzają się stalowe wanny o mniejszych gabarytach. Przy przewozie lekkich materiałów, takich jak zboże, trociny czy żwir, na długich trasach, bardziej efektywna będzie aluminiowa naczepa o większej pojemności i niższej masie własnej.

Wymiary naczepy to realny wskaźnik efektywności pracy i rentowności transportu. Różnica kilku centymetrów w długości czy wysokości burty potrafi diametralnie zmienić możliwości załadunkowe. Większa pojemność może przełożyć się na jeden dodatkowy kurs mniej w skali dnia czy tygodnia, co generuje realne oszczędności paliwa i czasu.

Typowe wymiary i pojemności

Najczęściej spotykane wymiary naczep wywrotek mieszczą się w przedziałach:

• Długość: 7,2-8,5 metra (standardowe modele typu wywrotka zaczynają się od około 8,5 metra i kończą na 10,5 metra długości). Długość naczepy nie jest wartością stałą i zależy od rodzaju zabudowy (stalowe są zazwyczaj krótsze) oraz liczby osi i dopuszczalnej masy całkowitej zestawu (DMC). Długość mierzy się od przedniego punktu zaczepienia do końca skrzyni ładunkowej.
• Szerokość: 2,30-2,38 metra
• Wysokość burty: 1,4-1,7 metra

W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Przykładowo, skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Podniesienie burt do 1,7 m zwiększa pojemność o kolejne 4 m³. Objętość skrzyni można najprościej obliczyć, mnożąc jej długość, szerokość i wysokość (w metrach). Na przykład: 7,5 × 2,3 × 1,5 m = 25,9 m³.

Masa własna i ładowność

Nie można zapominać o masie własnej i DMC całego zestawu. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem siodłowym w Polsce i UE to zazwyczaj 35 ton. Oznacza to, że każda tona mniej w konstrukcji naczepy to tona więcej możliwego do przewiezienia ładunku. W branży TSL często mówi się o tonażu i dopuszczalnym obciążeniu, ale sama ładowność to nie wszystko. Jej realna wartość zależy od kilku powiązanych ze sobą czynników - jednym z najważniejszych są wymiary naczepy wywrotki.

Ładowność to maksymalna masa ładunku, jaką może przewieźć pojazd zgodnie z przepisami i konstrukcyjnymi możliwościami. Długa, ale niska naczepa może pomieścić dużo lekkiego, ale objętościowego materiału (np. trocin), jednocześnie zachowując stabilność. Dla porównania: naczepa o długości 8,5 metra i prostokątnej skrzyni z wysokimi burtami może pomieścić 30-35 m³, ale jej ładowność może być mniejsza niż naczepy o niższym nadwoziu i wzmocnionej ramie, która „zmieści” tylko 25 m³, ale udźwignie znacznie więcej.

Ile m³ ma jedna wywrotka?

W codziennym funkcjonowaniu branży budowlanej, rolniczej czy transportowej jednym z najczęściej analizowanych parametrów jest bez wątpienia pojemność naczepy wywrotki w m³. Najczęściej spotykane modele naczep wywrotek mają pojemność od 25 do 28 m³. Są to wersje uznawane za najbardziej uniwersalne - idealne na plac budowy, do transportu piasku, żwiru, gruzu czy mas bitumicznych.

Naczepy o kubaturze od 30 do 35 m³ są dedykowane do transportu materiałów sypkich o mniejszej gęstości - takich jak trociny, torf, wapno czy niektóre frakcje odpadów. Tu pojemność naczepy wywrotki w m³ pozwala przewieźć znacznie więcej objętości, przy zachowaniu masy mieszczącej się w ramach przepisów drogowych. Istnieją również naczepy o pojemności powyżej 35 m³, sięgające nawet 45-50 m³. Takie modele najczęściej spotkamy w branży rolniczej lub tam, gdzie liczy się przede wszystkim objętość ładunku, a nie jego waga (np. kukurydza, zboża, siano, pasze).

Pojemność naczepy wywrotki w m³ musi odpowiadać nie tylko rodzajowi ładunku, ale także specyfice tras, warunkom terenowym i oczekiwaniom logistycznym. Dlatego inwestując w naczepę, nie warto patrzeć wyłącznie na jeden parametr. Wymiary naczepy wywrotki, jej długość, kształt skrzyni, ilość osi i masa własna - wszystkie te elementy wpływają na realną użyteczność pojazdu.

Konfiguracje i Zastosowania w Transporcie

Pojemność i długość naczepy mają bezpośrednie przełożenie na koszty operacyjne i logistykę. Modele dłuższe zazwyczaj oferują większą pojemność, ale jednocześnie wymagają więcej przestrzeni manewrowej i mogą być mniej praktyczne w terenie o ograniczonym dostępie. Odpowiedzi na te pytania pozwolą nie tylko dobrać odpowiednią naczepę wywrotkę (wymiary, pojemność, długość), ale też zoptymalizować koszty i czas realizacji zleceń.

Typy ciągników i zestawów z wywrotkami

• Wywrotki 2-osiowe (solówki): Często pełnią swoją główną funkcję okazjonalnie, przewożąc narzędzia i materiały budowlane, a także mniejsze maszyny. Ich najczęstszym zastosowaniem są małe roboty ziemne w ciasnych przestrzeniach. Mają małą pojemność, np. 3-8 m³.
• Wywrotki 3-osiowe (powyżej 18 ton DMC): W segmencie pojazdów 3-osiowych pojawiają się już sensowniejsze wielkości transportowe. Zakres ładowności 13-16 ton, w zależności od konfiguracji napędów, sprawia, że dostawy kruszyw często przypadają na ten sektor. Do wywrotki trzyosiowej można podłączyć tandemową przyczepę samowyładowczą, choć nie dorówna to możliwościom większych pojazdów. Zestawy przyczepowe sprawdzają się lepiej przy wywozie urobku z placu budowy niż do logistyki żwiru, oferując zwrotność przy jeździe do przodu. Wysypywanie ładunku odbywa się zazwyczaj wyłącznie na boki.
• Wywrotki 4-osiowe: To bardzo praktyczne rozwiązanie, zwłaszcza przy rytmicznych dostawach kruszyw na tereny zurbanizowane. Są zwrotne i oferują sensowną ładowność (17-20 ton), dobrze radząc sobie także w trudniejszym terenie dzięki dwóm, trzem, a nawet czterem mostom napędowym (8x4, 8x6, 8x8).
• Ciągniki siodłowe z naczepami wywrotkami: To najpopularniejsza kategoria dostawców kruszyw, oferująca ładowność sięgającą 27-29 ton i niskie koszty transportu. Wady obejmują mniejszą mobilność terenową i gabaryty, które ograniczają manewrowość. Rozwiązaniem są ciągniki 4x4 lub 6x4. Wersja 6x6, ze względu na małą ładowność i ogromne zużycie paliwa na szosie, jest na wymarciu.

Kompromisy i specjalistyczne rozwiązania

Ciekawą konfiguracją są ciągniki 4x4 z dwuosiowymi naczepami, które są silną konkurencją dla wywrotek solowych 8x4 i 8x6, osiągając ładowność ponad 20 ton przy DMC 36-38 ton. W trudny teren polecane są ciągniki 6x4 również z dwuosiową naczepą-wywrotką, jednak ich rola to raczej wywóz urobku niż zaopatrzenie.

W Polsce często przyjmuje się kompromis: ciągnik 4x2 z naczepą samowyładowczą. Mimo słabych możliwości terenowych, takie zestawy są wykorzystywane na ostatnich, często bardzo krótkich odcinkach drogi do miejsca rozładunku. Chociaż zdarza się, że zestaw "zakopuje się" na tych ostatnich metrach, przy dużych dostawach i niskich kosztach transportu jest to akceptowalne ryzyko. Zachodni przewoźnicy kruszyw podchodzą do tego inaczej, stawiając na profesjonalizm i unikanie sytuacji, które mogłyby skompromitować przewoźnika lub generować dodatkowe koszty. Dlatego tam stosuje się różnorodne konfiguracje pojazdów, dostosowane do konkretnych warunków terenowych i wymagań transportowych.

Istnieją także naczepy dostosowane do pracy w konkretnych warunkach i ze specyficznymi materiałami, przykładem może tu być wywrotka agro dostosowana do przewozu zboża.

Regulacje Prawne i Bezpieczeństwo Obsługi

Prowadzenie zestawu ciągnik siodłowy z naczepą wywrotką wymaga znajomości specyfiki sprzętu i ostrożności, szczególnie w trudnym terenie i podczas operacji wywrotu. Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę.

Przepisy dotyczące wymiarów

Przepisy w Polsce i UE są dość jasne:

• Maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m).
• Wysokość całego zestawu nie może przekraczać 4 m.
• Długość ciągnika z naczepą to maksymalnie 16,5 m.

Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość - wtedy nawet wiadukt potrafi stać się problemem. Jeśli przewożony ładunek wystaje ponad 1,5m poza obrys pojazdu, konieczne jest umieszczenie na naczepie odpowiednich oznaczeń. Specjalne wymagania dotyczą także naczep, które poruszają się na terenie Niemiec bądź Austrii.

Praktyczne wskazówki i bezpieczeństwo załadunku/rozładunku

W branży budowlanej to wyładunek, szczególnie w ciężkim terenie i ryzyko wywrotu pojazdu, może stanowić niebezpieczeństwo dla pracowników. Wielton doskonale zdaje sobie z tego sprawę, dlatego w swoich super lekkich wywrotkach stosuje rozwiązania mające za zadanie poprawić sztywność i stabilność konstrukcji ramy, a przy tym zmniejszyć ryzyko wywrotu.

• Równomierny załadunek: Towar musi być zawsze równomiernie załadowany na naczepie. Nierównomierne rozłożenie ładunku, np. głównie po jednej burcie, może znacząco wpłynąć na stabilność pojazdu.
• Teren: Nigdy nie kipruj na nierównym terenie. Jeśli podczas podnoszenia skrzyni naczepa zaczyna uciekać na lewo lub prawo, natychmiast opuść kiper i przestaw zestaw. Choć w niektórych sytuacjach można rozładować materiał, gdy naczepa jest delikatnie skręcona na prostym terenie, dla bezpieczeństwa nie zaleca się takiej praktyki.
• Otoczenie: Podczas kiprowania zawsze zwracaj uwagę na otoczenie. Upewnij się, że nad podniesioną skrzynią nie ma linii wysokiego napięcia, dachów, oświetlenia czy innych konstrukcji. Nigdy nie wychodź z ciągnika podczas tej operacji.
• Rodzaj towaru: Zwróć uwagę na rodzaj przewożonego towaru. Czasem materiał może się przykleić do jednej strony naczepy, choć zdarza się to rzadko. W niskich temperaturach należy szczególnie uważać na materiały, które mogą przymarznąć, np. piasek.
• Belka w muldzie: Uprzedź operatora ładowarki o poprzecznej belce, która zazwyczaj idzie przez środek muldy. Operatorzy lubią w nią zahaczać łyżką, a niektóre naczepy nie mają stosownego oznakowania.
• Odległość przy cofaniu: Nie cofaj za blisko kupki z kruszywem, ponieważ klapa z tyłu może się wbić i wyrwać z zawiasów.

Obsługa hydrauliki

Kolejność obsługi hydrauliki podczas rozładunku:

1. Podjedź, cofnij i ustaw zestaw w odpowiednim miejscu.
2. Wrzucasz na luz.
3. Naciskasz sprzęgło.
4. Włączasz pompę przyciskiem (lub innym sterownikiem) i puszczasz sprzęgło.
5. Następnie, w zależności od systemu, przestawiasz dźwignię (często z lewej strony fotela kierowcy) lub pokrętło (np. w wywrotkach Meiler) w prawo, stopniowo regulując podnoszenie.
6. W międzyczasie pociągasz zawór przy naczepie, który upuszcza powietrze z poduszek. Chociaż formalnie powinno się to zrobić najpierw, w praktyce często robi się to jednocześnie dla szybkości. Niektóre naczepy mają automatyczny patent, który sam wypuszcza powietrze, gdy mulda lekko uniesie się od ramy.
7. Gdy skrzynia jest na odpowiedniej wysokości, zatrzymujesz podnoszenie, wyłączasz pompę i delikatnie odjeżdżasz do przodu lub opuszczasz skrzynię, gdy wszystko zleciało (przesuwając dźwignię lub popuszczając pokrętło).

Pamiętaj, aby nie dawać zbyt mocno w gaz podczas kiprowania, gdyż może to spowodować pęknięcie przewodu z olejem od hydrauliki.

Kwestie terenowe i stabilność

Zestaw ciągnik siodłowy z naczepą wywrotką radzi sobie dużo gorzej w trudnym terenie niż samochody ciężarowe typu "solówka". Na "wannie" zaczep i dobra lina to podstawa. Należy również pamiętać o spuszczeniu powietrza z poduszek przy kiprowaniu, aby zapobiec ich uszkodzeniu i utracie stabilności. Przeciążenie naczepy zwiększa ryzyko przewrócenia się pojazdu przy wywrocie, a także może prowadzić do nadmiernego zużycia opon, spowolnionego podnoszenia skrzyni, odkształceń ramy lub problemów z hamowaniem.

Najczęstszym błędem jest kupno zbyt dużej naczepy do transportu ciężkich materiałów. W takiej sytuacji i tak nie wykorzysta się jej pełnej pojemności, a zużycie paliwa będzie wyższe.

Orientacyjne Ceny Naczep Wywrotek i Producenci

Średnie ceny nowych naczep wywrotek typu wanna zaczynają się od około 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł netto za aluminiowe. Na cenę wpływają m.in. pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) i wyposażenie dodatkowe.

Skibicki to renomowany polski producent naczep wywrotek, który wyróżnia się w branży dzięki wysokiej jakości swoich produktów. Ich naczepy wywrotki są projektowane z myślą o wytrzymałości, niezawodności i długiej żywotności, co jest kluczowe w wymagającym przemyśle transportowym. Producent Wielton również oferuje rozwiązania takie jak naczepy z rodziny Super Light, które umożliwiają trzymanie się rygorystycznych przepisów transportowych stanowiących o maksymalnej wadze naczepy z przewożonym ładunkiem.
